Фоно-корректор, RIAA корректор, винил корректор. Сборник ссылок по форуму и не только.

[toivo]

Этим стулом мастер Гамбс.....
Как и обещал, делаю сборник по корректорам.
Буду дополнять постепенно. Критику принимаю, наезды -- нет.
Ссылки публикуются с равным уважением ко всем авторам и комментаторам.
Последовательность публикации практически случайна.

https://www.vegalab.ru/content/view/48/55/ <-- Здесь сборник схем Вегалаба.


https://forum.vegalab.ru/showthread.php/5038 <-- Самая длинная мультитема. Много всего. Будут дополнительные ссылки в эту тему, на наиболее значимые сообщения и субтрейды.

https://forum.vegalab.ru/showthread.php/9585 <-- Еще одна мультитема.

https://forum.vegalab.ru/showthread.php/1915 <-- Винил корректор Никитина, в варианте Семигора.
https://forum.vegalab.ru/showthread.php/39651 <-- Никитин продолжает нас радовать:
Вариант "2010" простого усилителя-корректора для повторения - ММ и МС.

https://forum.vegalab.ru/showthread.php/34016 <-- Корректор на основе схемы Никитина. 5 транзисторов.

https://forum.vegalab.ru/showthread.php/15742 <-- Трехтранзисторный корректор Гурского, здесь особой популярностью не пользовался.

https://forum.vegalab.ru/showthread.php/30247 <-- RIAA корректор от Prophetmaster, пассивная коррекция, два ОУ. Выросло в мультитему.

https://forum.vegalab.ru/showthread.php/31105 <-- Корректор Hennady на транзисторах, RIAA c коррекцией индуктивности головы ММ. Жалко, что схемы пропали. Надеюсь восстановятся. А схема очень заманчиво выглядит.

https://forum.vegalab.ru/showthread.php/5771 <-- Оцените схему корректора.

https://forum.vegalab.ru/showthread.php/7236 <-- Люди, как проверить АЧХ предусилителя корректора (винил-корректора, фонокорректора)? Достаточно небесполезная тема.

https://forum.vegalab.ru/showthread.php/18167 <-- Еще одна схема корректора

https://forum.vegalab.ru/showthread.php/4081 <-- Парадоксы винила.

https://forum.vegalab.ru/showthread.php/8796 <-- Вопрос по поводу "одесских" корректоров.

https://forum.vegalab.ru/showthread.php/42084 <-- Предусилитель-корректор, авторы Д. Данюк, Г. Пилько (из билиотеки сайта, https://www.vegalab.ru/content/view/76/55/ )

https://forum.vegalab.ru/showthread....=1#post1172010 <-- Немного про измерительные пластинки.

https://forum.vegalab.ru/showthread.php/826 <--RIAA корректор на ОУ Из подвалов 2004 года.

https://forum.vegalab.ru/showthread.php/2005 <-- Немного про ламповые корректоры.

https://forum.vegalab.ru/showthread....=1#post1160743 <-- Эту схему Сергея Агеева (SIA-2), долго не открывали. Второй каскад инвертирующий!

https://forum.vegalab.ru/showthread.php/39111 <-- Здесь всплывает корректор Бокарева с Рокот фильторм от .Васильева.

https://forum.vegalab.ru/showthread.php/43185 <-- Некоторые особенности корректростроения Ямах

https://forum.vegalab.ru/showthread.php?t=59499 <-- Пассивный корректор по мотивам схемы Эдди Фолкерса
---------------------

Lynx 04 <-- Нашел внутри мегатемы, в конце 14 страницы <-- https://forum.vegalab.ru/showthread....E%D1%80/page14

https://forum.vegalab.ru/showthread.php/52912 <-- Корректор на 627 (не 7-40) и т.д.

https://forum.vegalab.ru/showthread.php/54725 <-- Электронный МС трансформатор

wanted!!!
Корректор Мусатова.
На его сайте -- знаю. А здесь?
-------------------------------------------------------
Возможно списочек разрастется до формата "Виниловое настроение"

https://forum.vegalab.ru/showthread.php/2042

https://forum.vegalab.ru/showthread.php/20254
https://forum.vegalab.ru/showthread.php/40244 <-- Введение винилового проигрывателя в домашнюю систему.
Вау! Что нашел: http://www.vinylengine.com/library.shtml
http://www.theanalogdept.com/tonearm_alignment.htm <-- настройка тонарма.

------------------------------------------------------------------
https://forum.vegalab.ru/showthread.php?t=48853 <-- Вариации на тему корректрора Манакова на пентод-триоде.
С уважением, Макс Тараненко.

[Mikhail-Z]

Те фоно корректоры что у меня есть не плохо ( плюс , минус ) работают с ММ , и не очень с MC

МС с высоким выходом обычно нагружают как и ММ т.е. 47кОм.Только для МС не нужна емкость, которую ставят параллельно 47 кОм (для резонанса с картриджем на ВЧ) Попробуйте ее отключить.

[Postkrunk]

Вот наткнулся на корректор Пасса,стоит попробовать ?
https://www.passdiy.com/project/preamplifiers/pearl-2

PDF предыдущего там ещё лежит если что - https://www.passdiy.com/pdf/pearlphono.pdf

[Ivanes]

Гибридный малошумящий фонокорректор. "Радио" N°5, 2023
https://disk.yandex.ru/i/2JKWwDe50Em-7g

---------- Сообщение добавлено 20:35 ---------- Предыдущее сообщение было 20:24 ----------

Фонокорректор Гурского и Орлова. В конце статьи журнала Радио, А. Гурский даёт рекомендации по замене номилалов деталей цепи коррекции в фонокорректоре Орлова для соответствия RIAA-78 https://disk.yandex.ru/i/AymbFbwd_dR7CA

[Meskalito]

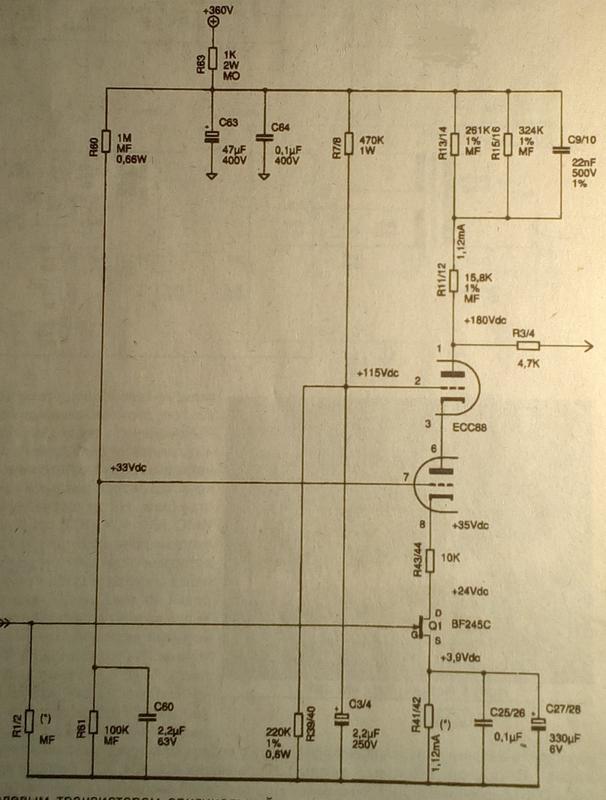

Схема корркетора Эрно Борбелии.

МС/ММ корректор с JFET на входе и Лампами (6Н23П-ЕВ)

Статья на английском с печатными платами в pdf.
https://cloud.mail.ru/public/52gc/KUJJ8fhYB

Очень высокие характеристики!
Искажения ниже 0.05%

Отличный звук и устойчивость к щелчкам!

[сергей дроздов]

Схема....................

Отличный звук и устойчивость к щелчкам!

Дешманский собирал на платах с АЛИ.Отличный звук! И вообще ни каких щелчков.Вам это об чем то говорит.

[Meskalito]

Дешманский собирал на платах с АЛИ.Отличный звук! И вообще ни каких щелчков.Вам это об чем то говорит.

я вам не скажу за всю Одессу....
но то что выложено из Hi-Res оцифровок на рутрекере сделанных на промышленных ламповых и не только корректорах и рядом не стояло со звуком Борбелли.

возможно есть промышленные аналогичные или лучше но они стоят таких денех, что никакой музыки не захочется.

Лучше звук лишь там где голова раз в х100 стоит дороже моей АТ30е...))

А если вам близок дэшманский звук, то это ваше право! )))

[Lenivo]

я вам не скажу за всю Одессу....
но то что выложено из Hi-Res оцифровок на рутрекере сделанных на промышленных ламповых и не только корректорах и рядом не стояло со звуком Борбелли.

Аж заинтриговали. Дайте ссылку.
Нормальный звук без щелчков - это помытая пластинка, работоспособная фоно головка, чистая и не изношенная игла и настроенный тонарм.

Фонокоректор должен быть согласован с фоно головкой и правильно произвести коррекцию и при этом не потерять "звук".
В фонокорректоре ОЧЕНЬ ВАЖЕН блок питания. От блока питания и от экранировки зависит - как корректор сможет передать микротембры звука.

Все ваши ссылки, к сожалению, без блоков питания........

Тут на сайте человек под ником Propermaster очень много изысканий провер на тему качества блоков питания в фонокорректорах. В итоге его схемы довольно хороши и востребованы.

Я после того как собрал LYNX 04 от Андронникова - вообще перестал интересоваться темой ЛАМПОВЫХ фонокорректоров - вот он просто всех порвал. Потом много сравнивал промышленных плат фонокорректоров от разных иностранных и советских вертушек и усилителей.
И понял - фонокорректор по качеству должен быть согласован с виниловым проигрывателем. НЕ выше и не ниже-тогда получаешь оптимум качества звука. Если китайский коорректор вписался в систему и звук нравится - то почему бы не использовать его? У китайцев очень разное качество -есть блоки с похабным качеством, но есть много блоков с очень хорошим качеством. А есть такие блоки, которых кроме китайских и не бывает в доступе.

Сейчас вышла вторая версия знаменитого корректора.

https://lynxaudio.jimdo.com/%D0%BF%D...5%D0%BB%D0%B8/

Новые пластинки МЕЛОДИИ Апрелевского завода завода просто шикарные на хорошей системе. Многим иностранным фирмам до этого качества просто очень далеко. Но есть и откровенный шлак -например, Ташкентского завода.

[Delta213]

Очень высокие характеристики!

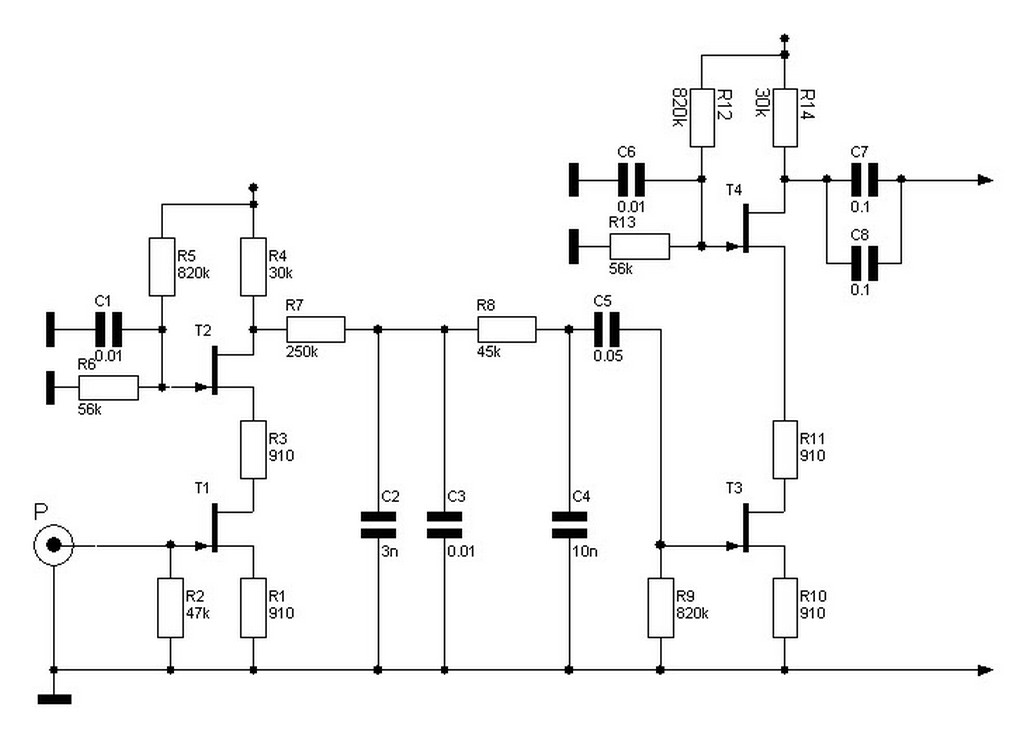

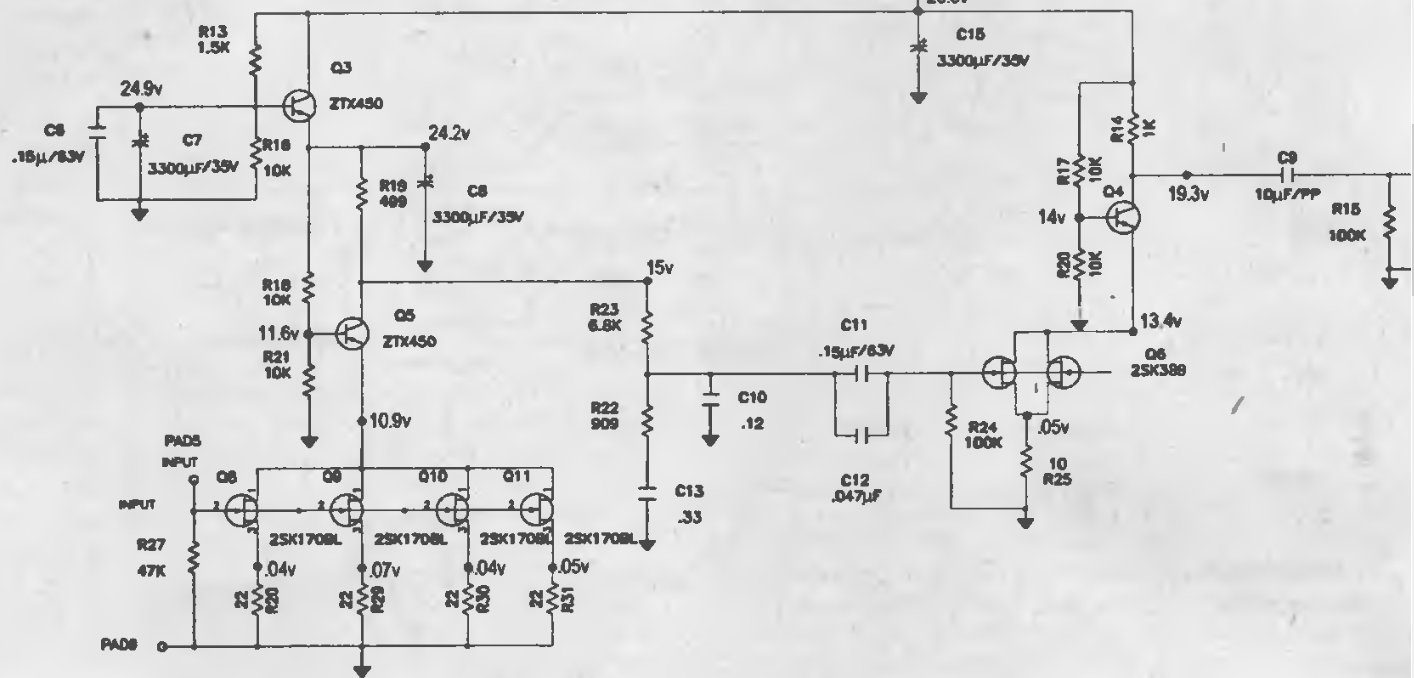

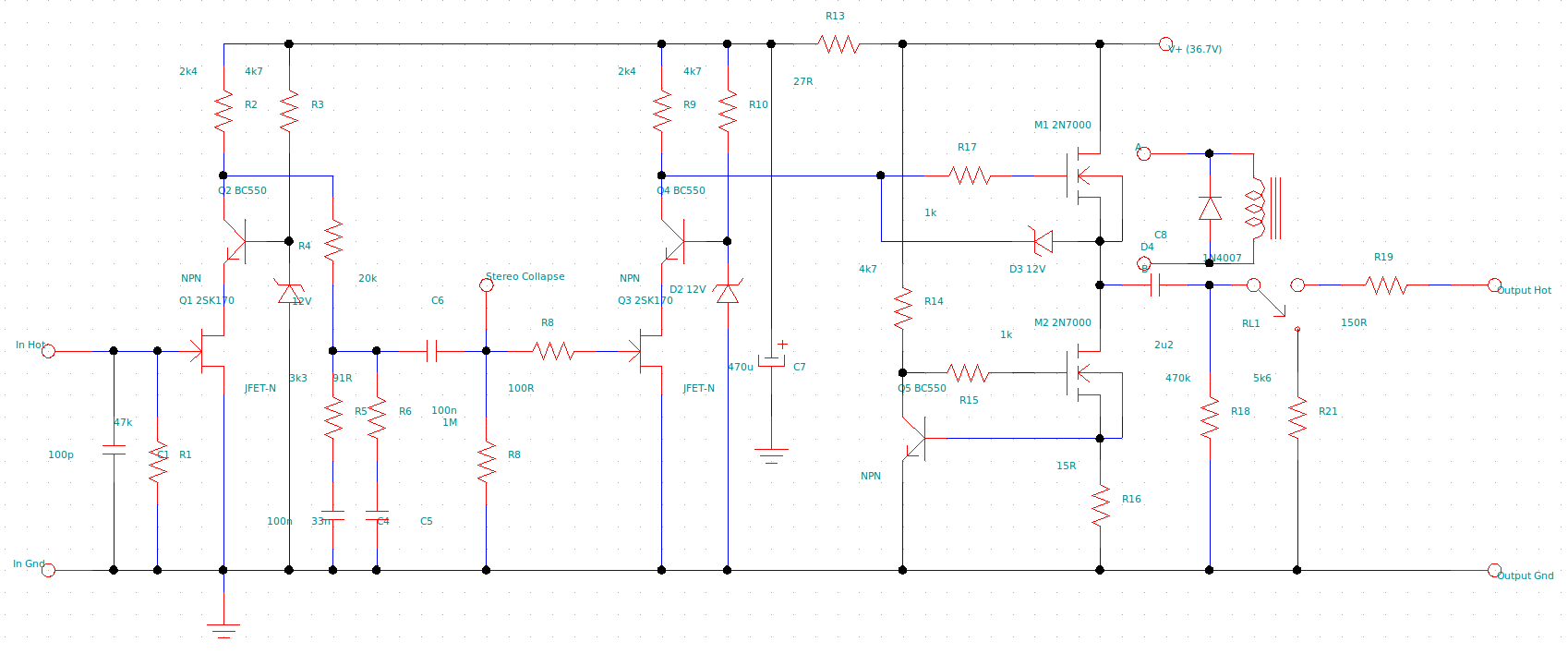

Каскоды вообще хорошо работают и не обязательно гибридные. Несколько схем из подобного:

[Lenivo]

Каскоды вообще хорошо работают

Только вот звук их народ почему то не любит.

[Ivanes]

Продолжаю выкладывать ссылки на подборки статей по фонокорректорам.

Схемотехника ламповых усилителей-корректоров. Н. Трошкин. Радио 2003, N° 10 & 11 https://disk.yandex.ru/i/jdTP_Z0I6VoRmw

[4321]

Только вот звук их народ почему то не любит.

На мой слух риа в оос "звучит" более плотно внизу.
Може потому делают пассивку на высоких и активную секцию на басу.
Вендетта так сделана.

[Ivanes]

Сделал подборку публикаций ламповых фонокорректоров из разных источников, находящихся в свободном доступе. Посмотрите, всё ли собрал или что-то не хватает и следует где-то дополнить? https://disk.yandex.ru/i/2usil6yxExzVCQ Может кто в курсе про какие-либо опечатки в статьях?

[4321]

А чего "Василича" забыл ?
Можно ещё добавить схему Прецизион Фиделити.
Хорошо играет.
Я такую схему повторил на 6Н17 и 6Н16.
С кенотроном нарядно играет.

[Ivanes]

А чего "Василича" забыл ?
Можно ещё добавить схему Прецизион Фиделити.
Хорошо играет.
Я такую схему повторил на 6Н17 и 6Н16.
С кенотроном нарядно играет.

Так ведь Василичь ни в каких журналах не публиковался, кроме как на форумах. Я собрал только журнальные публикации. Фонокорректор Торреса, который я вскоре намереваюсь собрать, публиковался в Радиохобби, но статью в цвете я так и не нашёл, поэтому приложил ту статью, что из его сайта, т.к. она по виду полностью соответствует той, что в журнале. Есть собирать в одно целое материалы по схемам из форумов, то только по одному Василичу не одна неделя уйдёт, а там такая шиза порой у него проскакивает. То у него кондёры не оказывают влияние на звучание, можно ставить любые. То у него МБМ уделал по звучанию дорогие аудиофильские, то он там чуваку советовал не ставить К78-2 в корректор, потому что они портят звук. Вот вам и любые Про скрутки. Василичь писал, что надо обязательно скручивать провода для устранения шумов. Только то, что он показывал в виде наглядного примера, выглядело как накрутка двух выводов на вывод. Сказанное у него не сошлось с практикой. По разъ#бу Василича можно отдельную тему открыть. Она будет самой увлекательной для чтения Таких наглых врунов и хамов, надо ещё поискать. Сколько он людей напарил со своими кАрректорами - не счесть. Но про то в другой раз. Счас же задача встала собрать все статьи по ламповым фонокорректорам в единое целое. Закидывайте ссылки, я совмещу недостающее с недостающие. И про опечатки, если укажите, где вам известно, могу подправить

[purpleman]

Схема корркетора Эрно Борбелии.

МС/ММ корректор с JFET на входе и Лампами (6Н23П-ЕВ)

Статья на английском с печатными платами в pdf.
https://cloud.mail.ru/public/52gc/KUJJ8fhYB

Очень высокие характеристики!
Искажения ниже 0.05%

Отличный звук и устойчивость к щелчкам!

У меня такой. Отличный корректор! Наверное, один из самых лучших. Я делал много разных корректор и на транзисторах и на лампах - и Ямаха, и Мусатов, и Никитин, и Бокарев...
Этот нравится больше других.
Рекомендую!

[Olegxxx]

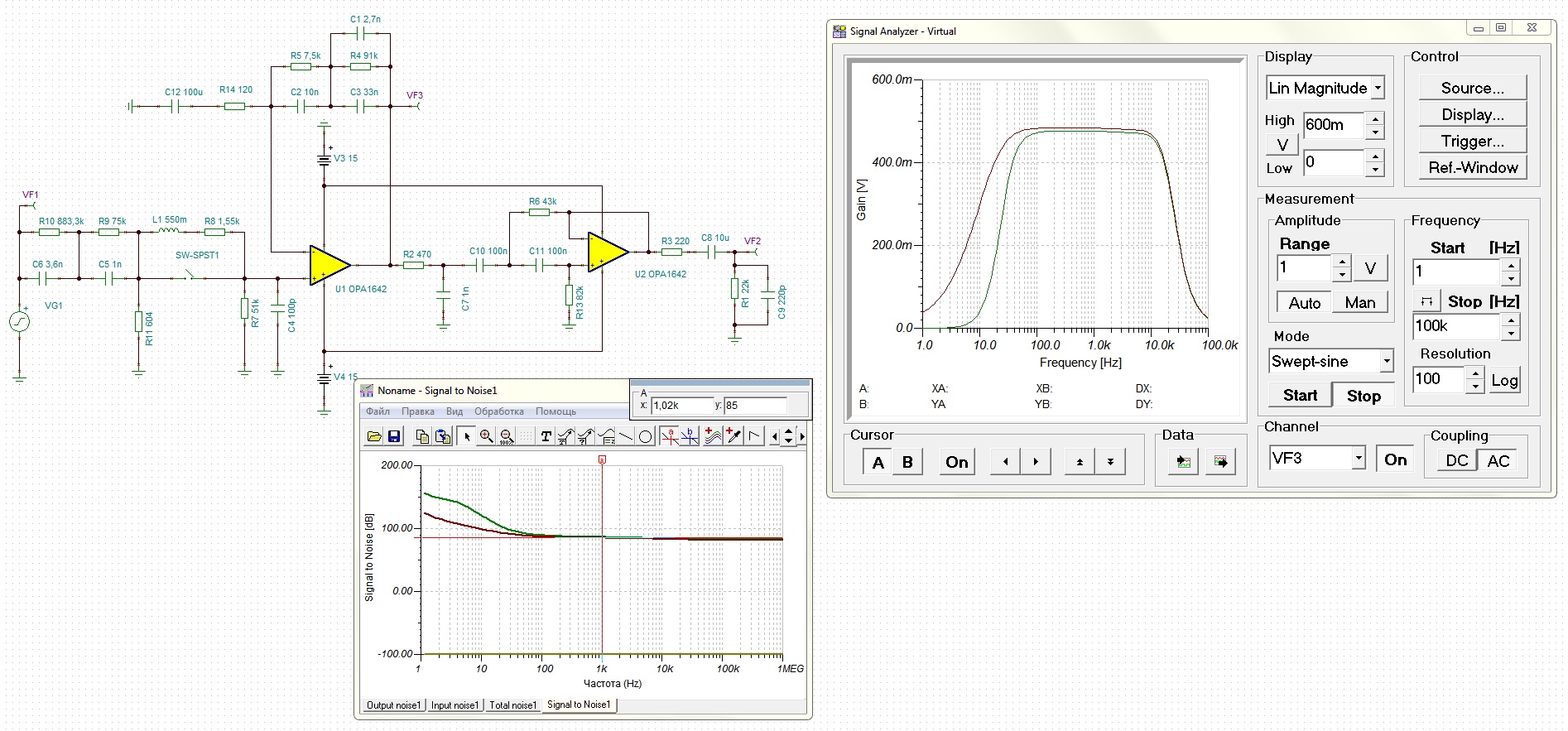

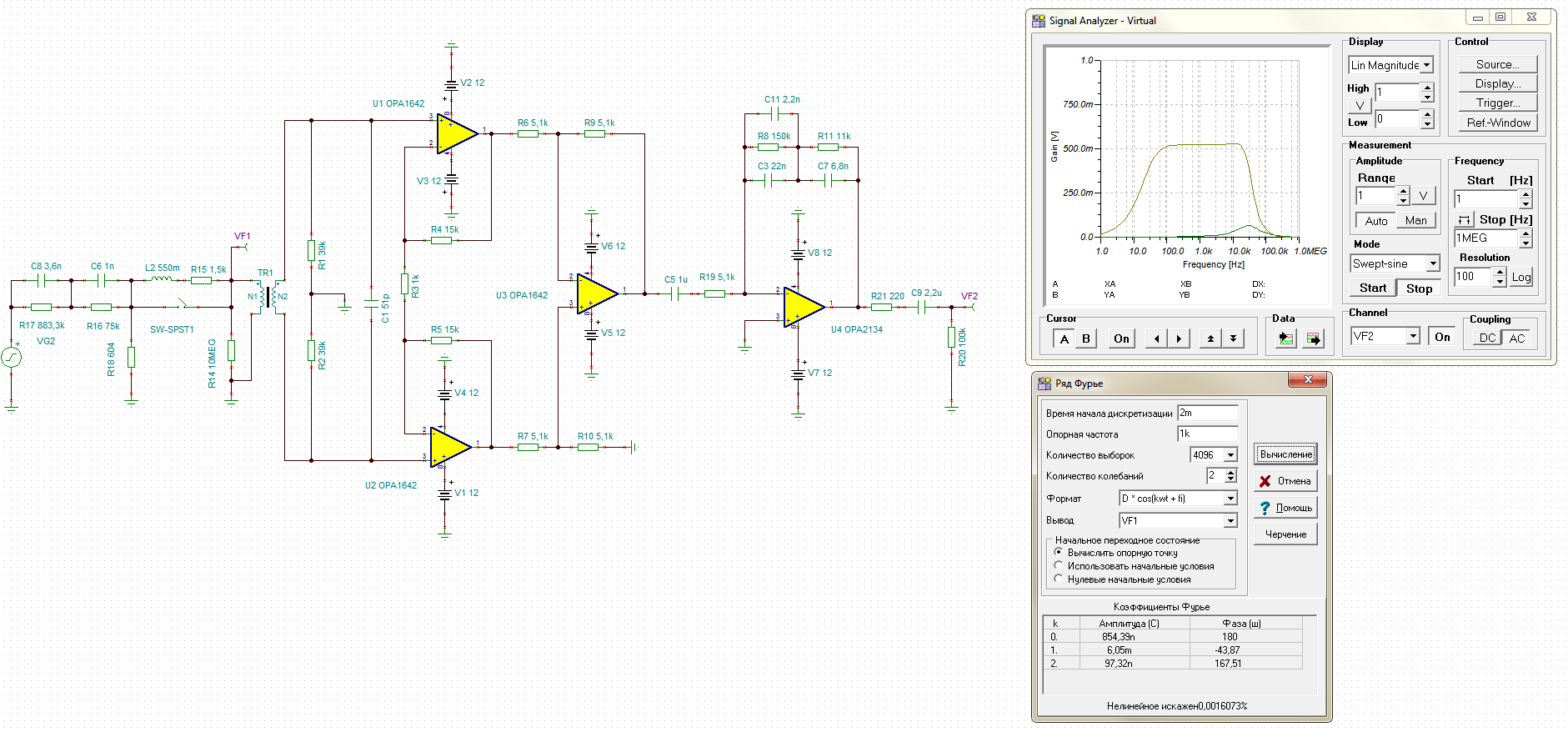

Здравствуйте уважаемые форумчане...) Я делал простой корректор на двух ОУ Opa1656... Все резисторы smd 1%, конденсаторы в коррекции smd пленка 2%) Качеством звука остался доволен))) Схему прилагаю..
