Новый усилитель Петрова

[alnikst]

Vadim 161, спасибо за плату. Теперь с доработками Владимира Лепехина у схемы есть все шансы стать КИТом. Напомню, что на выставке усилитель с регулируемым выходным импедансом победил однотактник и глубокоОСник. Но каждому свое ...
Добавил в шапку темы схему цирклотрона, родившуюся в ветке по гибридникам. Полный усилитель с коротким трактом как альтернатива сложной схеме Lynxa.

[brand]

спасибо за плату

Если не трудно,плата на какой усилитель из шапки? И гдк её скачать)
Спасибо

[alnikst]

Если не трудно,плата на какой усилитель из шапки? И гдк её скачать)
Спасибо

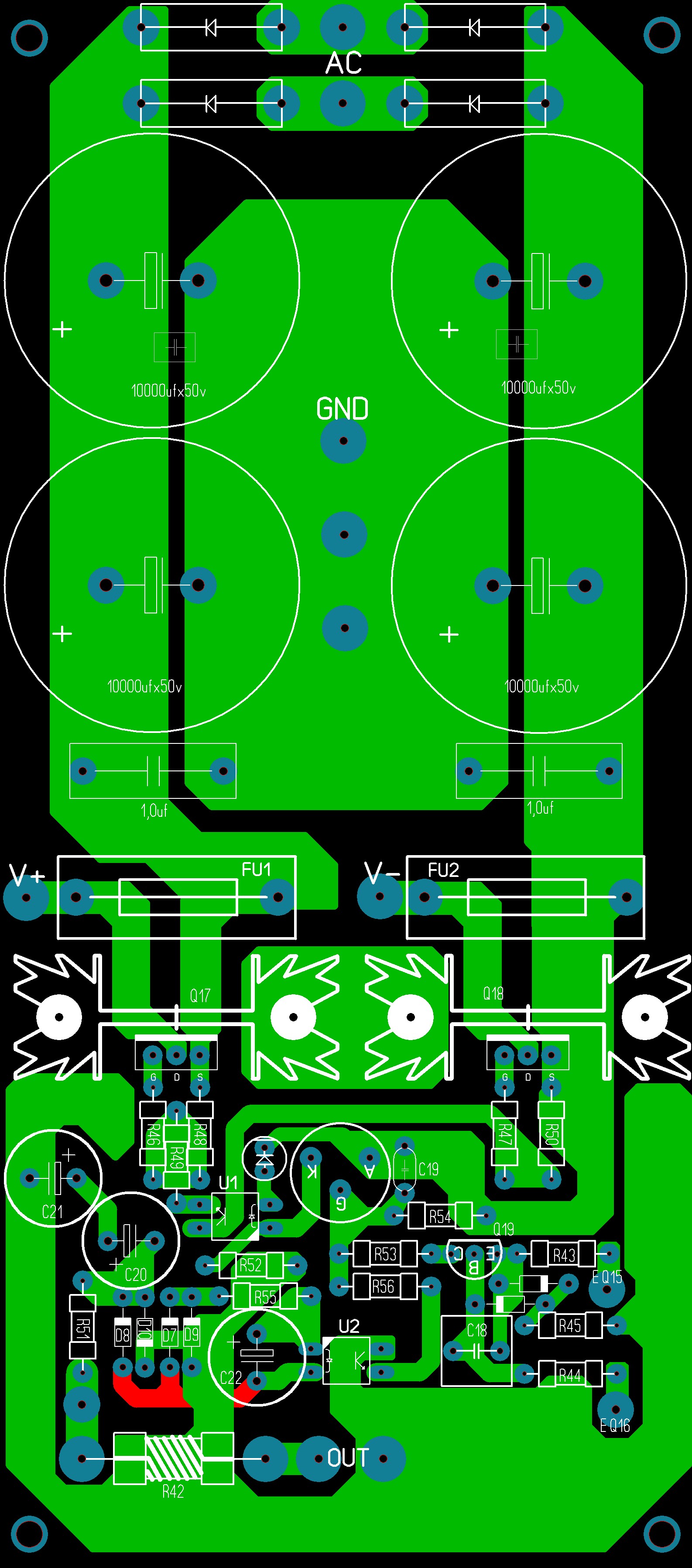

Это плата по второй схеме из шапки, только без защиты. Скачать можно в архиве, приложенном автором или в архиве ВК в шапке темы.

[brand]

Спасибо за ответ))

Это плата по второй схеме из шапки

Второй вниз или вправо?
И Там только ВК или весь Унч?
"Скачать можно в архиве, приложенном автором"-простите ,ткните где!!!??

[alnikst]

brand, вторая схема, которая вправо.
В посте 1920 нажмите на надпись " доработанная плата ", там есть и схема тоже.

[Vadim 161]

Вот эта схема.

[brand]

Понятно)) Всем спасибо!!
Хотя если честно,то в ЭТОЙ схеме нет ничего нового,ВК стандарт,УН тоже, в чём изюминка))
Хотя у Петрова есть гораздо интереснее работы. Линейник в А классе.

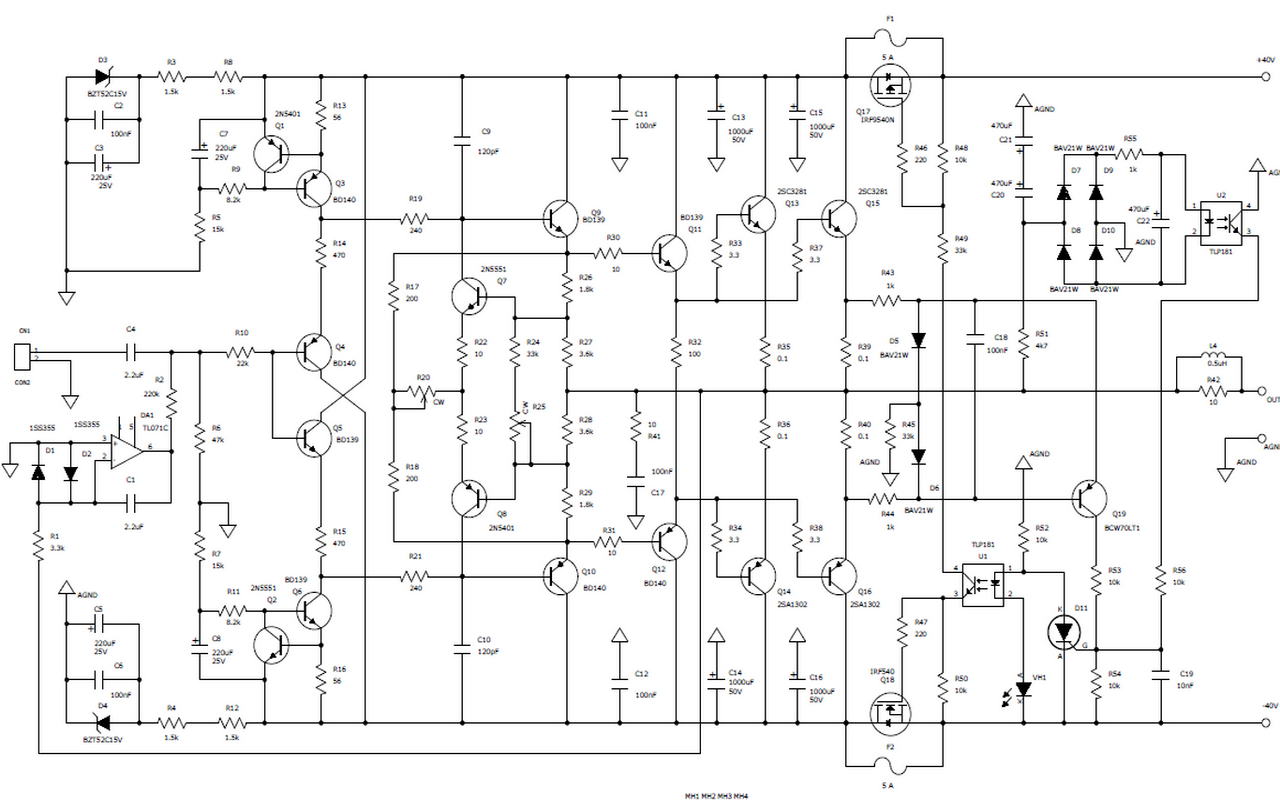

вот он в Мультисиме

---------- Сообщение добавлено 14.05 ---------- Предыдущее сообщение было 13.45 ----------

Добавил в шапку темы схему циклотрона, родившуюся в ветке по гибридникам. Полный усилитель с коротким трактом как альтернатива сложной схеме Lynxa.

Да интересный циклотрон.(8-мая )схема,не понятна немного роль Q3 и 4?? и может плата есть? А то у меня Р-21 два набора лежат,действительно сложноват, да и не люблю я СМД ((((

[Vadim 161]

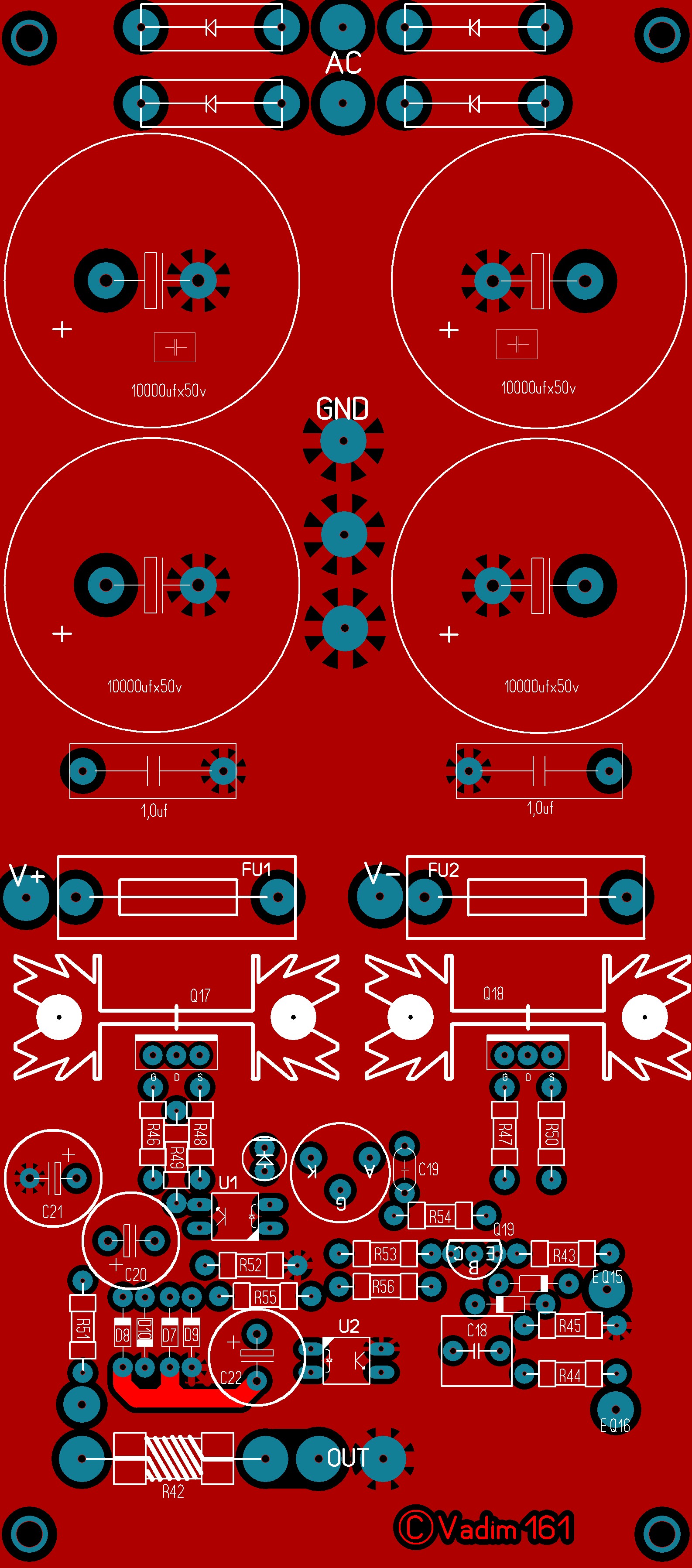

Плата защиты + БП .
Защита.rar

[Petr-1951]

цирклотрон немного доработал:
- ГСТ выполнил каскодным что увеличило его выходное сопротивление и снизило искажения входного ДК
- улучшена термостабилизация за счет оптимизации режимов ГСТ

небольшое усложнение позволяет уменьшить мощность на транзисторах DEMOSFET примерно в 3 раза. Заодно увеличен номинал резисторов R24, R25, что также позволяет использовать их небольшой мощности.


С целью возможности использования транзистора JFET с любым допустимым напряжением в стоке добавлен резистор (2 кОм). Перечень возможных замен указан на схеме. Транзистор JFETJFET можно заменить на БТ, но тогда придется добавить делитель в базу (2 резистора).
Первый подстроечник балансирует по постоянке, второй - отвечает за ток покоя, третий - изменяет сопротивление нагрузки плеч УН, им балансируют по минимуму второй гармоники.
Для высокочувствительной акустики напряжение питания ВК можно снизить до 25...30 В, при этом сопротивление резисторов R26, R27 следует уменьшить до 1 кОма.

Налаживание:
сначала оба резистора R6 и R18 в среднем положении, проверяем балансировку по постоянке, если есть постоянка на выходе - телепаем резистор R6, добиваемся нулевого тока через нагрузку.
Затем проверяем на гармоники. Из-за разброса транзисторов и сопротивлений одно из плеч УН будет иметь большее усиление, отсюда и вторая гармоника выше. Убираем вторую гармонику резистором R18, но при этом появится постоянка на выходе. Снова резистором R6 убираем постоянку и окончательно проверяем.
Ток покоя 1,3 А выставить резистором R12

его спектр и амплитудная характеристика

параметры лучше чем у глубокоОСного цирклотрона с использованием ОУ https://forum.vegalab.ru/showthread....61505&page=182

[Vadim 161]

Понятно)) Всем спасибо!!
Хотя если честно,то в ЭТОЙ схеме нет ничего нового,ВК стандарт,УН тоже, в чём изюминка))
Хотя у Петрова есть гораздо интереснее работы. Линейник в А классе.
вот он в Мультисиме

---------- Сообщение добавлено 14.05 ---------- Предыдущее сообщение было 13.45 ----------


Да интересный циклотрон.(8-мая )схема,не понятна немного роль Q3 и 4?? и может плата есть? А то у меня Р-21 два набора лежат,действительно сложноват, да и не люблю я СМД ((((

О, я собирал этот линейник еще в 2011 году , он публиковался в каком-то номере журнала Радиомир за 2009 год . Вот под него печатка (естественно моей разработки) , рисовал я ее еще примерно тогда , когда и собирал его .
ПП УМ из РМ 2009.rar

[fakel]

Ну сколько можно повторять - R4 R8 зашунтировать кондерами 1000пФ

[Petr-1951]

Ну сколько можно повторять - R4 R8 зашунтировать кондерами 1000пФ

fakel, я уже писал по этому поводу
лично я не вижу особого смысла основываясь на результаты снятия АЧХ
- АЧХ без конденсаторов
- АЧХ с конденсаторами
черная - суммарная АЧХ
красная и синяя - АЧХ на выходах УН (входы ВК цирклотрона)
если Вы основываетесь на результаты практических испытаний, тогда другое дело, ничего не имею против.
конденсаторы по 68 пФ параллельно 10 кОм использовались в УН "Кумир У-001", так там входные транзисторы ОЭ работают на преобразователи ток-напряжение также ОЭ (на входную емкость Миллера).
В данном случае входные транзисторы работают на каскад ОБ, поэтому не вижу смысла их добавлять, как то так...
с уважением,
Александр Петров

[Medan]

параметры лучше чем у глубокоОСного цирклотрона с использованием ОУ https://forum.vegalab.ru/showthread....61505&page=182

Верю, твоё упражнение !
А в этой ветке, ты молодец Саша, всё правильно нарисовал, только зря на входе биполярник поставил. Я же писал , что КП901 нужен,тогда и местную ОС можно не применять, а на выходе 2SК1530 ставить. Ну и повторитель с выхода УНа, работающий в классе А перенёс на вход цирка. Превратив его в составной. Это ты зря. https://forum.vegalab.ru/showthread....61505&page=180 Хотя, это будет уж слишком очевидно… Ну, и осталось балансировку по чётным гармоникам срисовать, чтоб постоянку не нарушать. Вот и ещё один «новый усилитель Петрова» в шапке появился. Лихо ты их клепаешь! Поздравляю с очередной разработкой Саша!

Offтопик:
Умеешь ты метаморфозы делать. Рассказывал мне один твой сослуживец, что ты, когда главным инженером на заводе работал, часто чужие рацухи, слегка перерисовывал и выдавал за свои. Теперь, верю.

Да интересный циклотрон.(8-мая )схема,не понятна немного роль Q3 и 4?? и может плата есть?

Это Вы его прикалываете?
Усилитель это готовое, законченное изделие. И здесь примеров таких очень много: Новый Усилитель Зуева, Усилитель мощности Lynx 21, Усилители Noosfera, Гибридный усилитель - проект Zarathustra и т.д. Это выстраданные, обдуманные, и реально изготовленные усилители.
Я понимаю, тебе тоже так выглядеть хочется.
Саша, у тебя, только упражнения в МС не более. Саши, так и пишите: – новые упражнения Петрова в МС. И это будет правильно. А то люди не въезжают, платы просят…
Только не обижайся Саша. Это конструктивная критика-предложение к теме.

Сейчас Саша соберётся и…. как ответит

[fakel]

лично я не вижу особого смысла основываясь на результаты снятия АЧХ

С ООС снимаете? Надо без ООС

---------- Сообщение добавлено 11.59 ---------- Предыдущее сообщение было 11.58 ----------

если Вы основываетесь на результаты практических испытаний,

Мне достаточно просто вглянуть на схему, чтобы понять, где Миллер окопался

---------- Сообщение добавлено 12.00 ---------- Предыдущее сообщение было 11.59 ----------

В данном случае входные транзисторы работают на каскад ОБ, поэтому не вижу смысла их добавлять,

Одно с другим не связано. Миллер входных ОЭ никто не отменял

---------- Сообщение добавлено 12.08 ---------- Предыдущее сообщение было 12.00 ----------

А чтобы получать более реальные результаты, введите последовательно с источником сигнала резистор 100 Ом-1к, имитирующий его внутреннее сопротивление, тогда Миллер входных быстрее проявится

[alnikst]

Усилитель это готовое, законченное изделие. И здесь примеров таких очень много:

Рабочие усилители по обсуждаемым схемам имеют AL200, БорисК, андреймл, IGOR2. Это выстраданные, обдуманные, и реально изготовленные усилители.
Если бы у меня была в начале ветки такая печатная плата, как предложил Vadim 161, то может и КИТ уже бы продавался ... И многие имели бы усилители, не хуже чем делаете Вы.
Сейчас для моих АС мощности двухтактника не нужно. Как впрочем, Петрову лично не нужен другой усилитель. Схемы 4 и 7 в шапке ветки родились виртуально, заработали без проблем и оказались по звуку лучше предыдущих. Схема активного кроссовера, предложенная Петровым тоже без проблем заработала и позволила мне простыми средствами получить вполне достойный звук. Так что на счет упражнений в МС Ваше высказывание в корне неверное.
Возможно и цирклотрон будет звучать хорошо.

[Medan]

Вы начинающий радиолюбитель и хочу Вам заметить, что когда пишут усилитель такого-то разработчика, то в этом случае подразумевается готовое изделие, собранное именно этим автором. Этот конструктив, топология, конкретная схема, - и эта уникальная комбинация, имеет своё конкретное звучание, и опытные радиолюбители это знают. Далее, идёт его повторение. Тогда так и пишут: - усилитель Петрова, как пример.

Рабочие усилители по обсуждаемым схемам имеют ...

Вот сейчас, Вы верно написали и далее по тексту верно … , А нового усилителя Петрова нет, он даже его и не слышал! Вы разницу замечаете? Уж коль взялись ассистировать Петрову, то в этих вопросах над разбираться.

Схема активного кроссовера, предложенная Петровым тоже без проблем заработала и позволила мне простыми средствами получить вполне достойный звук.

Тут собственно и чудес нет. "Вполне достойный" И это уже хорошо, и это Вас радует. Согласен.

[Petr-1951]

С ООС снимаете? Надо без ООС

не понял юмору, о какой ООС идет речь?
ну а насчет Миллера входного ДК Вы правы! правда при 1 кОм вых сопротивления источника сигнала частотка практически не изменилась. При 10 кОм частота среза снижается до 1 МГц, что для безОСника "выше крыши".
Так что насчет конденсаторов согласен, желательно включить 470...1000 пФ. С 470 пФ АЧХ с выходным сопротивлением 10 кОм такая же как без конденсаторов при нулевом выходном сопротивлении источника.
Отсюда понятно почему Макаров рекомендует низкоомные гридлики (регуляторы громкости). Но для 50 Ом необходим и буфер с высокой нагрузочной способностью.
Палка о двух концах.
off:
Medan, что тебе сказать по поводу твоей очередной лжи? Когда у базарной бабы нет аргументов, она пускает в ход откровенную ложь, так и ты - сочиняешь бредни! В психиатрии это так и называется - состояние бреда. У тебя это уже устойчивое состояние, обратись к врачу пока не поздно. Хотя это не лечится, сочувствую!

[Джон Сильвер]

Offтопик:
ты, когда главным инженером на заводе работал, часто чужие рацухи, слегка перерисовывал и выдавал за свои.

Вы начинающий радиолюбитель и хочу Вам заметить, что ... это уже хорошо, и это Вас радует. Согласен.

Offтопик:
Вы ведете себя, как Слепой Пью на делёжке. То ему добыча маленькая, то талеры фальшивые, и часто плёл интриги против бывших друзей. Пираты его за это не любили, и закончил он свои дни на высокой рее. Не уподобляйтесь.

[ИГВИН]

Offтопик:

и закончил он свои дни на высокой рее.

Джон! Если верить Стивенсону, то Пью был затоптан лошадьми, когда громили трактир Адмирал Бенбоу.

[Джон Сильвер]

Offтопик:

Джон! Если верить Стивенсону, то Пью был затоптан лошадьми, когда громили трактир Адмирал Бенбоу.

Offтопик:
Стивенсон имел некритическое мышление, знал то, что он должен был знать, и ни на гран больше. Благодаря гиперкомпенсации у слепых хороший слух, а четвёрка скачущих во весь опор по каменистой дороге лошадей производит шум, по сравнению с которым грохот водопада Виктория - вроде шёпота ручейка из-под крана. Мог ли он выскочить из спасительной канавы под копыта лошадей? Могла ли лошадь наступить на человека? Просто Стивенсон, как и все мы, не любил Пью, и убил его самым бесчестным и рандомным образом. Лично я помню Слепого Пью болтающимся на грот-трюм-рее.
