Клонируем усилитель ASR на MOSFET с токовой ОООС

[MAXIM_A]

https://forum.vegalab.ru/attachment....1&d=1398707781
ПП с 10 вк

Описание конструкции
http://www.asraudio.de/presse/T08RusAudio04EM2Ex.pdf
ХАР-КИ УСИЛИТЕЛЯ: http://www.newambience.ru/asr-emitte...-usilitel.html
Детали закупил, ПП приехали...
БП уже собран. Трансы 300W ~U 2x27v
Заслушался, не хочется разбирать для модификации...
Выявилась одна особенность этого усилителя - это УПТ, надо быть очень аккуратным с подключением к источникам сигнала, проверять на постоянку, и совершать все манипуляции только с выключенным аппаратом!
R19 - надо увеличить до 1,2к-1,5к
DA1 - AD843JN
DA2 - OP07CP, лучше AD711
Стабилизаторы на 15-16 вольт 1W R9, R13, надо подбирать в зависимости от напряжения питания УНа от 680ом до 2к
Появилась "фирменная" ПП и к ней схема:[img src=http://f2.s.qip.ru/188zyAhQK.jpg]
Красивая ПП получается...Набил деталями.
Погонял этот усилок с горячим переключением акустики с другими усилками. Только унего есть "драйв", особенно заметно на классическом роке!
Возможно сказывается отсутствие разделительных конденсаторов и большие ёмкости в питании.
Добавил картинки блока питания и нижнего отсека с кондёрами.
Почистил ЗК и снял хар-ки: ТНД 1кГц 100вт на 4ома ИМД 19 -20 кГц
И для сравнения ASR II Emiter (оригинал)
Окончательный вариант ПП в *.lay
Добавил на ПП электролит С13-1, как в оригинале. А также, балансировку ОУ
Вариант с гасящими резисторами, годится только, как пробный, обязательно надо делать отдельные, раздельные источники питания!
Скоро появятся новые ПП: http://f2.s.qip.ru/188zyAhQK.jpg
Приехали новые ПП этого усилителя...
[img src=http://f3.s.qip.ru/188zyAhS4.gif],
Примечание: резисторы R1-R4, в маломощном БП надо подбирать, в зависимости от питающего напряжения!
При сборке усилителя с раздельными БП, диоды VD5-VD8 - не нужны, и резисторы R9,R13.

]

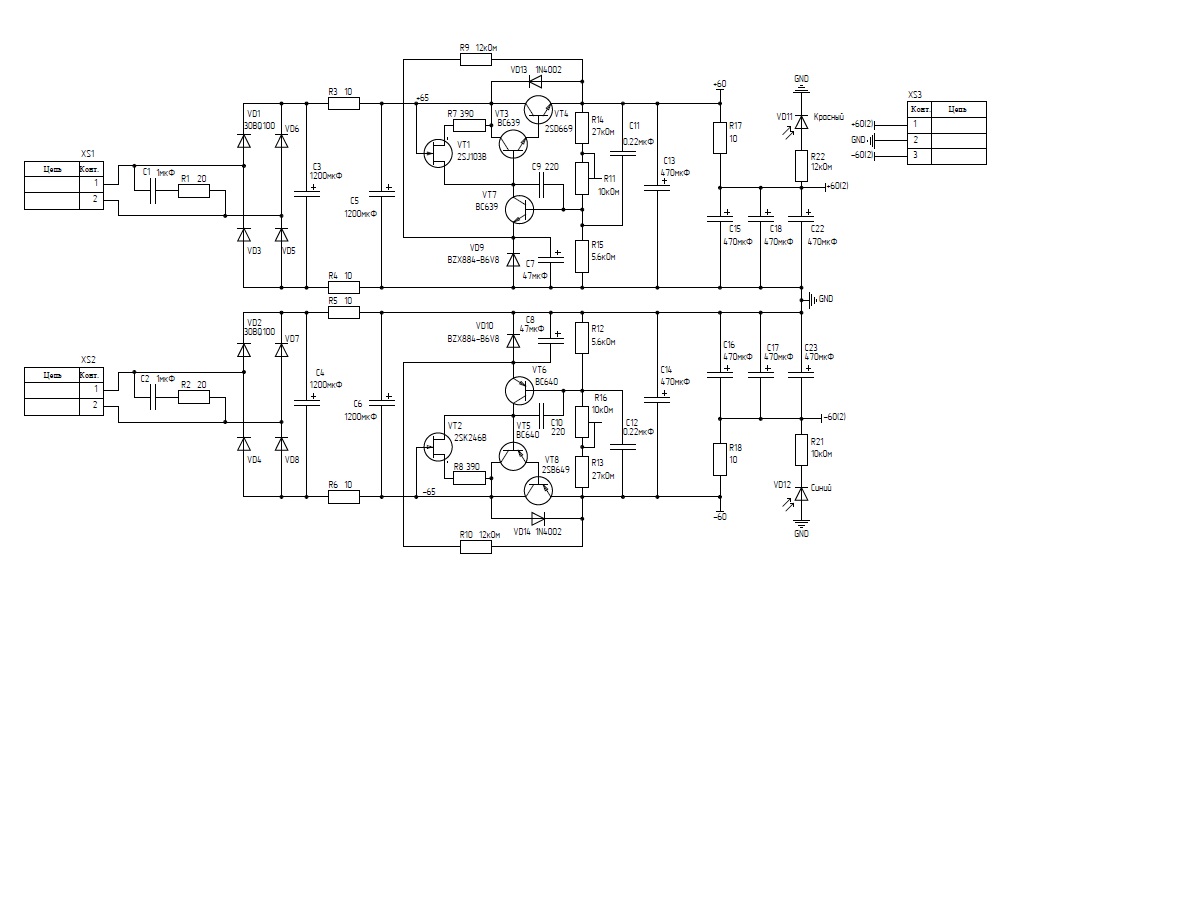

Выявилась ошибка в ПП БП, подключение снаббера, см. рисунок:
http://s57.radikal.ru/i157/1312/63/69e7e29fe77e.jpg
Подробности:
https://forum.vegalab.ru/showthread....%D0%A1/page123
все найденные ошибки:
-полярность конденсатора С25
-полярность диода VD8
-наличие СМД резисторов в обвязке VT5

Рекомендации по установке и размещению трансов: http://myelectrons.ru/toroidal-ny-j-transformator-dlya-usilitelya-pomehi/

Результаты прослушки:
https://forum.vegalab.ru/showthread....=1#post1775684
https://forum.vegalab.ru/showthread....=1#post1911356

Печатные платы и транзисторы заказываем здесь:
https://docs.google.com/spreadsheets...4fI/edit#gid=0

Альбом фото:
https://forum.vegalab.ru/album.php?albumid=331

Регулировка усилителя:
1. Выставляем 0 на выходе усилителя, балансным подстроечником без интегратора.
2. Выставляем ток покоя ВК, оптимум 0,5 - 0,6A на тройку.
3. Вставляем интегратор, смотрим постоянку на выходе усилителя

Почти, как в оригинале, только на отдельных платах.
"Попа" к "попе", плата БП и плата УНЧ

[derrik]

Я бы советовал Вам быть последовательным в своих оценках
За два месяца так кардинально мнение поменял. Судя по всему нормальный изготовленный усилитель на LME вообще не слышали просто, либо система (источник усилитель акустика) не позволяет адекватно Вам оценить что Вы слышите

Offтопик:
Во-первых за два месяца мне удалось услышать лме49811- тот кит, что продают на електоре (могу кстати взять у приятеля файлы спектров и фото сетапа. если интересует)
а во-вторых мерятся длинной того самого органа я тут ни с кем не собираюсь.И особой толерантностью не страдаю,поскольку комерцией не занимаюсь




Повторюсь- по сравнению со здесь обсуждаемым клоном уси на 810, 830 и в меньшей степени 811 звучат простовато (чтобы-там ей на вход не совали, и какой-бы БП не делали)
И кроме всего здесь обсуждают совсем другие вещи

[full_ignore]

Один корпус был из железа, выкинул заднюю стенку.
На слух пока не чуствую разницы, но вроде сцена стала лучше.

ну зачем так радикально -"выкинул"
можно вернуть на место и сделать сплошной пропил между клеммами, что бы магнитный поток не замыкался

---------- Сообщение добавлено 09:21 ---------- Предыдущее сообщение было 09:13 ----------

Сомневаюсь.

поясните в чем ваши сомнения заключаются

[Mazila]

поясните в чем ваши сомнения заключаются

Я примерно занимался такими же экспериментами с землей. Если проводники у А.К. были не длинные и нормального сечения 2.5кв, то при правильной разводке разница практически неощутима в измерениях на уровне -120дб. Тут на мой взгляд важнее обеспечить выход сигнального проводника с землей был витой парой. В своих конструкциях плат я стараюсь от блока питания до земли платы усилителя длину делать делать не более 2...3см, а на самой плате рядом две больших контактных площадки для земли. То есть земля доходит до платы усила и оттуда же сразу витой парой с сигнальным этим же проводом на выход.

[Romanoff]

разница практически неощутима в измерениях на уровне -120дб

На килогерце или...?

[Mazila]

ожно вернуть на место и сделать сплошной пропил между клеммами, что бы магнитный поток не замыкался

согласен, эфект имеет место быть

---------- Сообщение добавлено 14:33 ---------- Предыдущее сообщение было 14:32 ----------

На килогерце или...?

по всему спектру(в моем случае)

[Romanoff]

Offтопик:

по всему спектру

Понятно, не мерил ты короче ничего толком

[full_ignore]

Я примерно занимался такими же экспериментами с землей.

тогда у меня сложный вопрос:
зачем делать неправильно, а потом измерять уровень неправильности?

[Mazila]

Понятно, не мерил ты короче ничего толком

Offтопик:
Давай ты свое мнение оставишь при себе. Чем я занимался все таки мне виднее. Результаты и качество моей работы и некоторые мои измерения есть в моих ветках.

---------- Сообщение добавлено 14:41 ---------- Предыдущее сообщение было 14:39 ----------

тогда у меня сложный вопрос:
зачем делать неправильно, а потом измерять уровень неправильности?

Offтопик:
Согласен нужно делать сразу все правильно и потверждать результатми измерений. Кто против то. Я своим опытом поделился

[Romanoff]

Offтопик:

Давай ты свое мнение оставишь при себе.

Ты предлагаешь мне спрашивать у тебя разрешения? Боюсь тебя разочаровать, но - обломайся!
Померяй не на 1кГц, а на 40-60Гц, потом поговорим. А то твои картинки на килогерце не отражают ровным счетом ничего, кроме работы FFT у карты.

[Mazila]

Ты предлагаешь мне спрашивать у тебя разрешения?

Offтопик:
Я тебе предлагаю отвечать только за себя , а не за меня, что я делал или нет.

Боюсь тебя разочаровать, но - обломайся!
Померяй не на 1кГц, а на 40-60Гц, потом поговорим. А то твои картинки на килогерце не отражают ровным счетом ничего, кроме работы FFT у карты.

Offтопик:
У меня нет желания реагировать на твою гормональную (возрастную) не сдержанность. Когда я промерял свой усь на LME 830, ты еще с пеной у рта безопеляцеоно восторгался усилителем 3886 если забыл

---------- Сообщение добавлено 14:50 ---------- Предыдущее сообщение было 14:48 ----------

[Romanoff]

Offтопик:

Offтопик:
Я тебе предлагаю отвечать только за себя , а не за меня, что я делал или нет.
Offтопик:
У меня нет желания реагировать на твою гормональную (возрастную) не сдержанность. Когда я промерял свой усь на LME 830, ты еще с пеной у рта безопеляцеоно восторгался усилителем 3886 если забыл

Mazila, и кто из нас гормональнонесдержанный еще? Не хочу переходить на личности, но не ты ли орал во всех ветках, что ЛМЕ не нужно инвертирующее включение, что это адовое зло и все такое? И что мы наблюдаем в очередной твоей поделке? Так что ротик закрывай, не истери, а померяй по человечески.
Может быть тогда до тебя дойдет смысл переноса "холодного" проводника с платы на мекку в БП.

[Mazila]

azila, и кто из нас гормональнонесдержанный еще? Не хочу переходить на личности, но не ты ли орал во всех ветках, что ЛМЕ не нужно инвертирующее включение, что это адовое зло и все такое?

Offтопик:
Не я, у тебя амнизия. Я писал что интересно проверить будет два апарата в разных включениях. Да и хватит засирать чужую ветку своей пеной

[MAXIM_A]

Хочу поставить стабы, кто пробовал?

[derrik]

Хочу поставить стабы,

Куда? На предварительный или ВК?

[MAXIM_A]

Куда? На предварительный или ВК?

На УН, и ОУ

[derrik]

Попробовать можно, только ждать существенных изменений вряд ли нужно.

я поначалу запитывал усилитель от лабораторного блока питания. он стабилизированный и вообще очень качественный. Так разницы по сравнению со штатным (44 тыс мкф) не заметил

[FIN_KZ]

...Так разницы по сравнению со штатным (44 тыс мкф) не заметил

44 тыс. на УН?

[derrik]

44 тыс. на УН?

Ну да, 44 в плече

[FIN_KZ]

Ну да, 44 в плече

А на ВК сколько?

[derrik]

А на ВК сколько?

это на весь усилитель БП. 88 тыс- два по 44
