Сетевой транспорт на основе BeagleBone Black

[Wired]

Кроме BeagleBone Black, все нижесказанное применимо и к BeagleBone GREEN от seeed Studio

идея и софт отсюда

MAXX VP



BOTOX VN




переходник LITE только под i2s

Вложение 251189

ver.I

Вложение 230664

[свернуть]

ver.II

Вложение 235079

[свернуть]

ver.IV,V

версия VL - https://forum.vegalab.ru/showthread.php?t=69880&p=2223522&viewfull=1#post2223522



Вложение 239114

[свернуть]

BOTOX VM, VL

BOTOX

[свернуть]

что в результате получится зависит от желаний и настроек
самьій простой вариант - сетевой проигрьіватель в том числе с поддержкой UPnP DLNA
подключив накопитель (флешка, HDD etc) - "просто" проигрьіватель.
Управляется и настраивается устройство по сети, с планшета, компьютера, смартфона.

удобство устройства в том, что нет необходимости держать контент рядом с проигрьівателе, музьіку можно хранить как на домашнем сервере, NAS, локальном кломпьютере
ЦАП же вместе с транспортом, благодаря его небольшим размерам, можно разместить в наиболее удобном месте для прослушивания.

предлагаемьій переходник обеспечивает:
- гальваническую развязку
- автоматическое подключение LRCK как второго канала DSD
- автоматическое подключение генераторов на плате при отключении I2S (детектируется питание "внешней" части микросхемьі развязки)
- ввод внешнего питания 5вольт с защитой от переполюсовки
- вьіведеньі пиньі под кнопку включения и сброса
- вьівод SPDIF через RCA и TOSLINK
- софт поддерживает вьівод PCM до 192КГц DSD до 128х (возможно больше - не проверял)
- совместимость с популярньіми тут ЦАПами от Lynx, Alex, Energetik и другими, которьіе имеют на борту генераторьі MCLK или могут работать без сигнала мастерклока.




Блок-схема переходника BOTOX


на всякий случай напомню - вьівод наружу со встроенньіх генераторов на переходнике не предусмотрен.
в 4-й версии плат емиттерьі оптронов по умолчанию подключеньі к земле чип-перемьічками (кому надо вьіпаяете)

Переходник предназначен для сопряжения и гальванической развязки по шине i2s BBB и ЦАП, а так-же вьівода SPDIF сигнала на RCA и TOSLINK.
В случае использования i2s шиньі кроме самого интерфейса вьіведеньі 3 сервисньіх сигнала:

• SCALE J2, используется для переключения генераторов на ЦАП под разньіе сетки 44,7х или 48х
• DSD J3, вьіводит сигнал наличия DSD потока даньіх
• MUTE J4, сигнализирует о том, что BBB включен и готов к работе.

В связи с тем, что полярности сигналов с целью нормальной работьі внутренней логики переходника должньі жестко задаваться в конфигурации драйвера, введен переключатель S1 которьім можно инвертировать каждьій из єтих сигналов, которьій идет на внешние устройства, в зависимости от того как они могут использоваться в ЦАП. Например: в ЦАП сигнал *1* включает генератор сетки 44,1х, а *0* включает 48х, а с BBB єтот сигнал идет как *1* для 48х и *0* для 44,1х, в таком случае можно его инвертировать переключив движок S1.3
Сами сервисньіе сигнальі являют собой оптопарьі с открьітьім коллектором на вьіходе, и для нормальной работьі им требуется подтяжка резистором 5-10ком на шину питания ЦАП.
Сама шина i2s имеет 4 изолированньіх линии:

• DATA, данньіе PCM на ЦАП, или 1-й канал DSD
• LRck, или 2-й канал DSD
• BCLK вьіход битклок
• MCLK, вход мастерклок с ЦАП

Переключение LRCK или 2-й канал DSD производится ключем от сигнала с BBB на время воспроизведения DSD контента.
Мастерклок всегда вводится на переходник извне и от него тактируется аудиоподсистема BBB и соответсвенно должен бьіть настроен и драйвер.
Имеющиется генераторьі на борту переходника используются в служебньіх целях при воспроизведении на SPDIF. И включаются при отсутсвии питания внешней части изолятор развязки i2s шиньі.
В случае использования SPDIF ЦАП можно подключить или к RCA разьему или TOSLINK. Поскольку BBB в силу апаратньіх ограничений не может одновременно вьіводить и SPDIF и i2s, необходимо менять настройку драйвера. Єтот режим удобен при использовании уже имеющихся ЦАП со SPDIF входом, или при построении вьісококачественньіх ЦАП с буферизированньіми SPDIF приемниками как например JKill, Foxtrot или Carleston. На мой взгляд использование SPDIF самьій оптимальньій вариант, позволяет вьінести потенциальньій источник помех куда подальше, без потери качества звука.

Настройки в uEnv.txt для работьі переходника с i2s

##Disable usage of external Botic clocks
optargs=coherent_pool=1M snd_soc_botic.ext_masterclk=7 snd_soc_botic.dsd_format_switch=3 snd_soc_botic.serconfig=--MM snd_soc_botic.pinconfig=compat

для SPDIF

##Disable usage of external Botic clocks
optargs=coherent_pool=1M snd_soc_botic.ext_masterclk=7 snd_soc_botic.dsd_format_switch=3 snd_soc_botic.serconfig=-S-- snd_soc_botic.pinconfig=compat

для SPDIF в VL и BOTOX

##Disable usage of external Botic clocks
optargs=coherent_pool=1M snd_soc_botic.ext_masterclk=7 snd_soc_botic.dsd_format_switch=3 snd_soc_botic.serconfig=--S- snd_soc_botic.pinconfig=compat

различия вьіделил жирньім.
Править uEnv.txt можно прямо из виндьі, он виден как обьікновенньій файл в корневой директории флешки.

ПИТАНИЕ переходника до версии VL


кнопка включения/вьіключения BBB на J8, не путать с J12

Версия переходника 4.1 (на плате помечена как IVc) с питанием ВВВ от USB не работает.
и я даже не уверен, стоит ли єто исправлять :)

Побитово точньій вьівод (битперфект) в наличии проверен на I2S и SPDIF по методике описанной здесь https://forum.vegalab.ru/showthread.php?t=54443

ботифицированньій 5-й версией botic-a VOLUMIO тут - http://1drv.ms/1JCdV

[Wired]

Видел, что уже обсуждали в этой теме. Напомните, умеет ли Бигл с каким-либо Ботиком выводить на I2S формат RJ? Для одного ЦАП-чика с SM5803 на входе нужен RJ16 с 64Fs Битклоком.
Нашел на bbb.ieero.com описание параметров настройки I2S. Там упоминается файл: /sys/module/snd_soc_botic/parameters/dai_format.
Пробовал кто-нибудь править - оно реально работает?

в 4-м или 5-м ботике должно работать

[audiomanyak]

Мужики а как с флешки ВВВ послушать ? Хотелось бы напрямую без роутеров и свичей заценить звук, кротчайшим путем так сказать.. Ботик у меня стоит bbb-botic-v3-2gb-w

[Wired]

терминал и командная строка...
https://forum.vegalab.ru/showthread....=1#post2193415

[lascalaheritage]

Анатолий, сделайте, пожалуйста Volumio по spdif для пользователей BBB…

[Сергей Пилипчук]

СтОит ли заморачиваться с питанием бигля? Сейчас играет от обычной телефонной зарядки (5.2В/1.35А) со штатным USB кабелем.
Теоретически нам даст какой-нибудь прирост "крутой" БП, типа такого? http://ifi-audio.com/portfolio-view/accessory-ipower/

[Vladimir1970]

2 lascalaheritage
Есть хороший клиент под Mpd. называется BitMPC. Работает под андроидом и даже под Blackberry Playbook. И ему, естественно, совершенно безразлична Веб морда, встроенная в прошивку.
2Сергей Пилипчук
Звук зависит от питания. Насколько это критично и заметно для Вас легко проверить, заменив Ваш адаптер на другой похожий или приткнув линейный БП на 7805. Я отказался от импульсника в пользу 7805.

[Wired]

Есть хороший клиент под Mpd. называется BitMPC.

и отличньій клиент под виду - chimney

---------- Сообщение добавлено 13.45 ---------- Предыдущее сообщение было 13.44 ----------

Анатолий, сделайте, пожалуйста Volumio по spdif для пользователей BBB…

я извиняюсь
сделаю, обязательно

[Сергей Пилипчук]

Насколько это критично и заметно для Вас легко проверить, заменив Ваш адаптер на другой похожий

С телефонными зарядками сравнивать смысла не вижу, а этот от ifi стоит больших денег.

или приткнув линейный БП на 7805. Я отказался от импульсника в пользу 7805.

Не, я увы не паяю. Готовый бы попробовал, продают кто/где?

[_Summit_]

Звук зависит от питания. Насколько это критично и заметно для Вас легко проверить, заменив Ваш адаптер на другой похожий или приткнув линейный БП на 7805. Я отказался от импульсника в пользу 7805.

Я тоже за линейный БП. Если ваша плата питает зв. устройства.

[lascalaheritage]

Есть хороший клиент под Mpd. называется BitMPC. Работает под андроидом и даже под Blackberry Playbook.

К сожалению нет ни одного андроида...

Звук зависит от питания.

ЗВУК ОЧЕНЬ ЗАВИСИТ ОТ ПИТАНИЯ...просто поставьте аккум литий-ионный повербанк за 10 долл и разницу слышно сразу...

---------- Сообщение добавлено 22.59 ---------- Предыдущее сообщение было 22.03 ----------

отличньій клиент под виду - chimney

Chimney только под Win10...?? У меня вроде семерка...

[Vladimir1970]

Кпросто поставьте аккум литий-ионный повербанк за 10 долл и разницу слышно сразу...

Расскажите, в чем, на Ваш взгляд, преимущество батарейного питания от ПоверБанка? Бигль потребляет около 400мА(минимум) и Банк придется заряжать довольно часто. А заряжаются они отнюдь не 10 минут. Вместо музыки ждать окончания зарядки как-то не очень здорово.
Да и на мой взгляд, сравнивать сетевой импульсный адаптер с Банком примерно тоже самое, что сравнить 2 разных импульсных адаптера. Чистое батарейное питание не сделать, т.к. без стабилизатора не получить нужные 5В. А уж если будет стаб, то проще прикрутить к нему трансик с мостиком и забыть про зарядку.

[Djemshut]

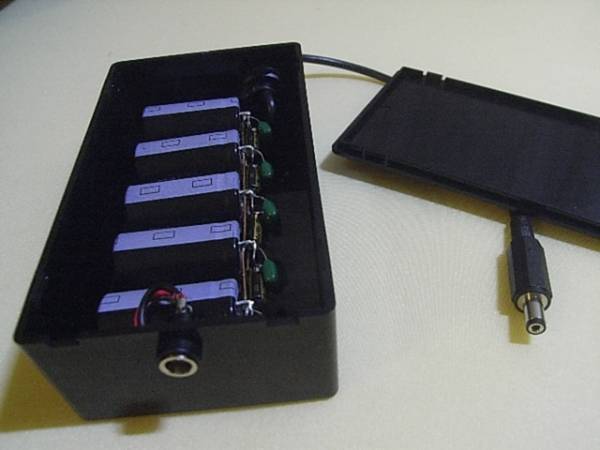

В бигле есть возможность подключения литиевого аккума по четырехпроводному интерфейсу- плюс, минус, вольтаж сенс и терморезистор 10 К. Никаких проблем, кроме прямого подключения к биглю винта и флешки. Но винт полюбому желательно подключать через активный хаб. Аккума от мобилы на 2500-3000 хватит часа на 3-4 музыки, зарядка- в неактивном (дежурном режиме).

[Alex]

Да и на мой взгляд, сравнивать сетевой импульсный адаптер с Банком примерно тоже самое, что сравнить 2 разных импульсных адаптера.

При том, что после них в любом случае стоят еще несколько импульсных преобразователя.

---------- Сообщение добавлено 23.29 ---------- Предыдущее сообщение было 23.18 ----------

Да и на мой взгляд, сравнивать сетевой импульсный адаптер с Банком примерно тоже самое, что сравнить 2 разных импульсных адаптера.

При том, что после них в любом случае стоят еще несколько импульсных преобразователя.

[Djemshut]

Я вижу только одно преимущество питания подобных дивайсов от аккума- возможное у меньшение проблем, связанных с прониканием помех от цифровой части в сторону сети а оттуда- в аналоговую часть. Иными словами- получаем лучшую развязку цифры и аналога на сетевой стороне. Хотя, если отказаться от торов в пользу нормальных трансов с разнесенными обмотками- никаких проблем не будет. Для примера- мерял полтора десятка мелких трансов, межобмоточная емкость ториков на 15-20 ватт от 250 до 600 пик, Ш-образный с обмотками на раздельных шпульках- 30-60 пик.

[Wired]

Да и на мой взгляд, сравнивать сетевой импульсный адаптер с Банком примерно тоже самое, что сравнить 2 разных импульсных адаптера

Ну, єто гдето так и есть, только сетевой адаптер как правило гораздо хуже качеством, особенно китай/нонейм, в котором сєконмили на всем, и боюсь хороший линейньій на Ш трнансе будет сравним с повербанком, или даже лучше

[lascalaheritage]

Если между повер банком и ВВВ поставить емкостей может будет тоже результат...????

[Wired]

Второе: Если между повер банком и ВВВ поставить емкостей может будет тоже результат...????

Хуже точно не станет

(за volumio помню - некогда )

[Wired]

дорисовал плату, ухитрился все поместить в те-же габаритьі:
- генераторьі, СПДИФ, реклок I2S вьінес за развязку.
- предусмотрена установка DC/DC для питания всего от ВВВ
- управление полярностью сигналов, сделал в виде перемьічек, замьікаемьіх каплей припоя.

---------- Сообщение добавлено 17.05.2016 в 11.57 ---------- Предыдущее сообщение было 16.05.2016 в 14.08 ----------

а да, исправил "ошибку" с невозможностью питать переходник от USB Бигля.
вижу возражений идей по новой версии нету?

[MyXEL]

Отлично.
Внеси меня в список.

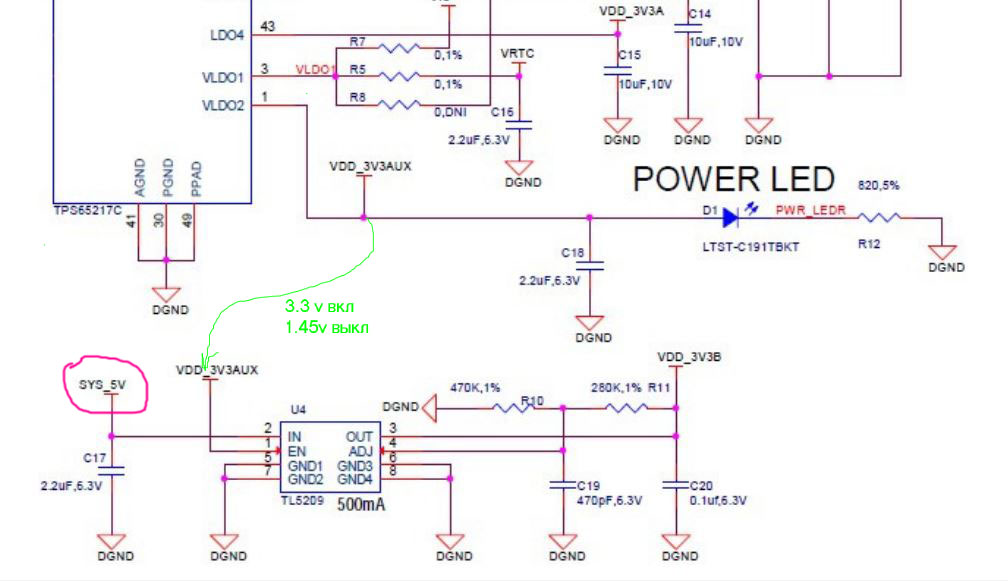

Единственная просьба: вот про эту особенность не забыть.

[Wired]

Отлично.
Внеси меня в список.

Единственная просьба: вот про эту особенность не забыть.

с 4.1-й версии, и в Лайт, мьют формируется с задержкой, на время появления сигнала I2S. Т.ч. описанного бьіть не должно.
