помогите с выбором осциллографа.

[deemon]

Если не сложно, сфоткайте свой делитель, хоть примерно представлять, что искать. Девяносто седьмой с консервации пока не ремонтировал, включаю его крайне редко в основном обхожусь С1-65 без буквы а, он тоже не плох, до 100мгц с щупом hp9250 показывает.

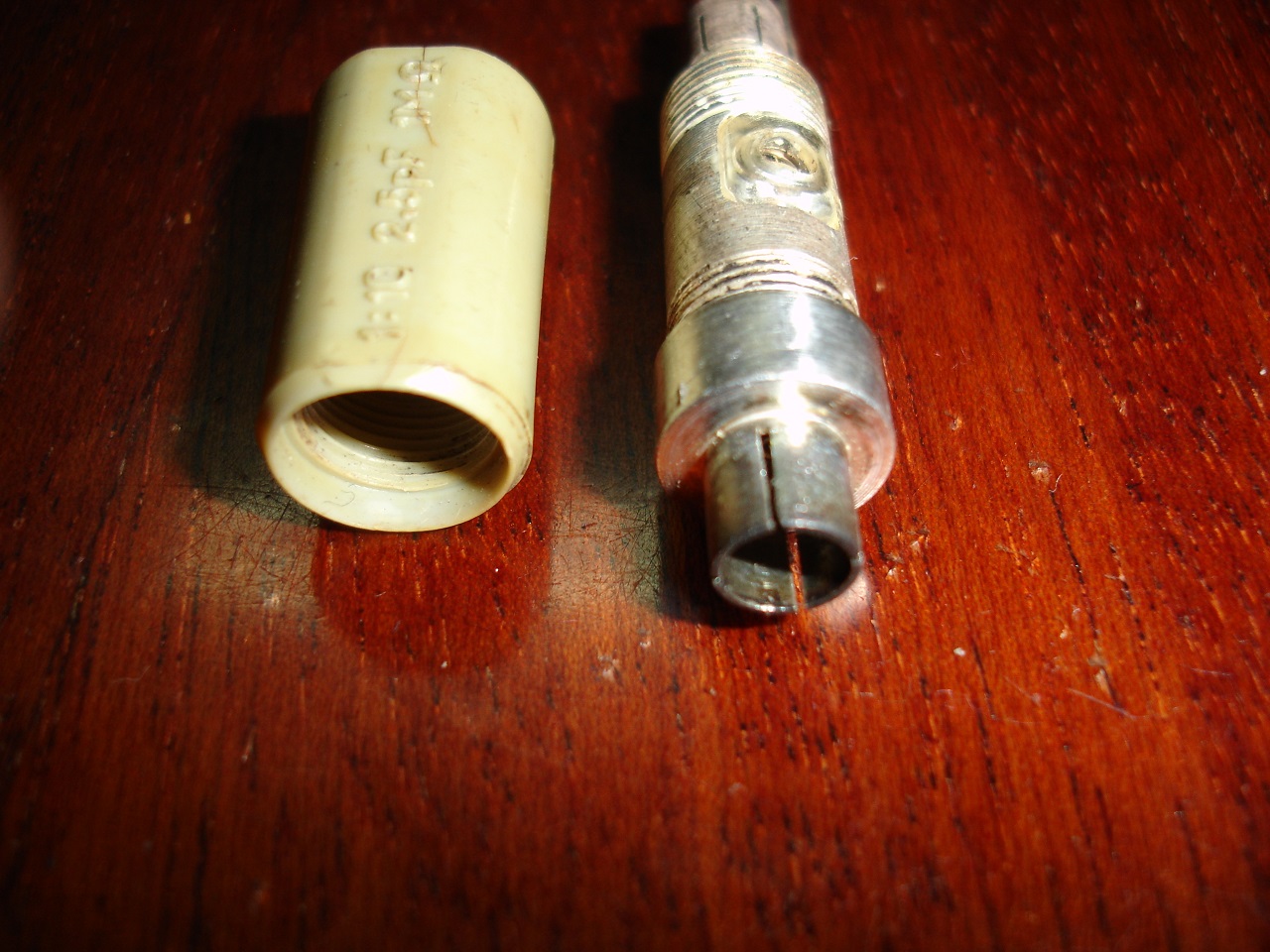

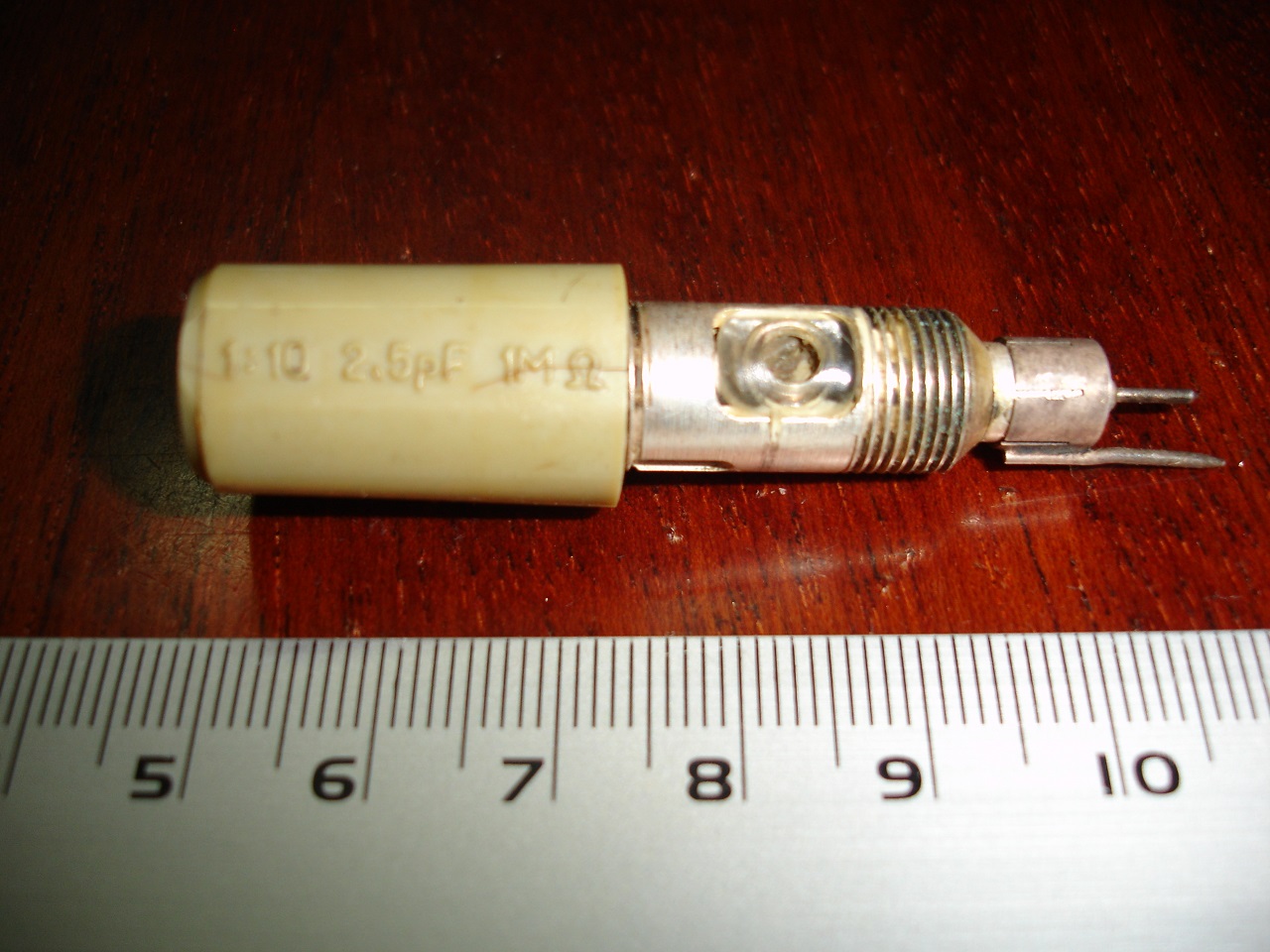

У меня вот такой :



А что осцилл не ремонтировался - это хорошо Там практически все отказы - из-за этих гибридных уродцев ... хорошо хоть , что удалось найти довольно приемлемые методы их "хирургического лечения" .

---------- Сообщение добавлено 14.08.2021 в 16:40 ---------- Предыдущее сообщение было 13.08.2021 в 19:43 ----------

Ноги у нашего проба растут от древнего Тека P6201, доки на оный стоит изучить.

Вот интересно , а от кого растут ноги у самого С1-97 ? Если он и содран - то явно не целиком . Там в некоторых местах такие "чудесные" схемные решения попадаются , что хоть святых выноси ... думаю , что в Тектрониксе такое вряд ли могли придумать , даже с сильного корпоративного бодуна

Вот не помню, выкладывал ли я фотки (С)ВЧ блокировочного конденсатора? Бомба размером со стакан.

А что за конденсатор такой ? Где применяется ?

[митяич]

https://www.hantek.ru/products/dso6104bd.html
Поругайте

[l3VGV]

Если задешево с авиты - норм. Я урвал 6074bd. Ужас(памяти мало, гальванически связан с компом, софт ужас), но если дёшево и нужно 4 канала, то норм.

[митяич]

4 не нужно, но пусть будут. Генератор какой-никакой и обещанные 100 мГц подкупили. Да с авито за 8 рублей. На гарантии.

---------- Сообщение добавлено 12:12 ---------- Предыдущее сообщение было 12:08 ----------

гальванически связан с компом

Это чем чревато?

[Alto]

Поругайте

Там красным написано - "не измеряйте напряжение выше 35 вольт щупом 1:1 прибор сломается" мне однозначно не подошел бы, я рассеянный, рано или поздно ткнул бы случайно не на то напряжение, скорее рано. Уже был печальный случай с переносным осциллографом, не прожил и недели, а денег стоил как чугунный мост.

[l3VGV]

Там красным написано - "не измеряйте напряжение выше 35 вольт щупом 1:1 прибор сломается" мне однозначно не подошел бы, я рассеянный, рано или поздно ткнул бы случайно не на то напряжение, скорее рано. Уже был печальный случай с переносным осциллографом, не прожил и недели, а денег стоил как чугунный мост.

Это чем чревато?

Плюс ещё и комп.

[Zloi_Santa]

В основном все эти приставки USB 1.1, можно легко купить развязку. Щупы я уже и забыл, как 1:1 выглядят..
Приставки-гно, если выбирать между новой приставкой-лучше купить б/у китайскую балалайку, чем это..

[митяич]

В основном все эти приставки USB 1.1, можно легко купить развязку

Этот вроде 2.0

[Openreel]

В основном все эти приставки USB 1.1,

Это древнее днище таким было. Не застал. Вменяемые Хантеки и все Инструстары - USB 2.0 на кипарисе, свои полгигабита гоняют на ура.
Из тонны косяков в этих поделках, именно к интерфейсу вопросов почти нет - кипарис шикарно работает, если при монтаже фатально не накосячили.

Приставки-гно,

8 бит - да, никакие. Но если задачи скромные и критично занимаемое место - то вполне.

12 бит Инструстар не далеко ушел. Тут свой с фанатизмом проверил, что там и как работает на самом деле. Да в очередной раз поиздевался над платой.. На родных полупроводниках удалось получить ENOB 11bit на спектре, выбил еще пол бита после прошлого захода. Но это единственная хорошая новость.

А что за конденсатор такой ? Где применяется ?

В СВЧ аналоговых скопах, там где КВО почти пустой и все делается внешними средствами. Для получения AC входа на морду накручивается коаксиальный конденсатор. В моем случае скоп имел входное сопротивление 75 Ом и разъемы по габариту на N похожи. Про сам скоп спрашивать не надо, его металлисты в лом пустили, выкупил случайно только остатки ЗИПА, которые металлистам не интересны.

[Ka4aN]

Да с авито за 8 рублей. На гарантии.

Там у этого дядьки этих осциллов куча, и все на гарантии и по бросовой цене. Хм а за 9т 6204 почему не?

[l3VGV]

2 бит Инструстар не далеко ушел. Тут свой с фанатизмом проверил, что там и как работает на самом деле. Да в очередной раз поиздевался над платой.. На родных полупроводниках удалось получить ENOB 11bit на спектре, выбил еще пол бита после прошлого захода. Но это единственная хорошая новость.

Так и не смог убедить себя что мне такой нужен. Но хочется.

[Openreel]

Так и не смог убедить себя что мне такой нужен. Но хочется.

Если как "еще один", то есть один достойный сценарий. Из скопа выкидывается входной аттенюатор, усилитель, AC вход. Будет работать с малыми шумами и почти без вложений.
Если надо цивильный скоп из него - ставим внешний аналоговый фронтэнд с крутилками. Но тут один жирный минус - измерения придется пересчитывать руками.

Доработать оригинал до вменяемого состояния нет шансов - дерьмо исходно заложено в бесплатную архитектуру, местами с глюками. Без допила софта нет шансов, софт пока закрыт. Обидно, при открытом софте можно было бы сделать вещь, допиливать там совсем не много.
Есть и относительно хорошая новость - 8 бит Инструстары после этого облить бензином и сжечь не глядя. Те вообще не излечимы.

[Alex]

свои полгигабита гоняют на ура.

Если это про "полезную нагрузку", то врядли, осетра урежь

[митяич]

Там у этого дядьки этих осциллов куча, и все на гарантии и по бросовой цене. Хм а за 9т 6204 почему не?

Без генератора. И зачем мне 200мГц? Мне бы и 70 хватило за 7000, но там нет генератора.

[Openreel]

Если это про "полезную нагрузку", то врядли

Я условно. 100Мб лан работает заметно торомозней, а приставки с ним стоят заметно дороже. Гигабитный лан - дешевле купить юзаную балалайку от Тека.

Инструстар смотрел снифером(на компе) там действительно плотный поток данных идет. Без всяких сериализаторов в текст и подобных оверхедов, всю память много раз в сек засасывает. Непреывным потоком гнать не может, ну так оно и не баг, а фича, не кипариса ограничение.

[Zloi_Santa]

Я условно. 100Мб лан работает заметно торомозней, а приставки с ним стоят заметно дороже. Гигабитный лан - дешевле купить юзаную балалайку от Тека.

Инструстар смотрел снифером(на компе) там действительно плотный поток данных идет. Без всяких сериализаторов в текст и подобных оверхедов, всю память много раз в сек засасывает. Непреывным потоком гнать не может, ну так оно и не баг, а фича, не кипариса ограничение.

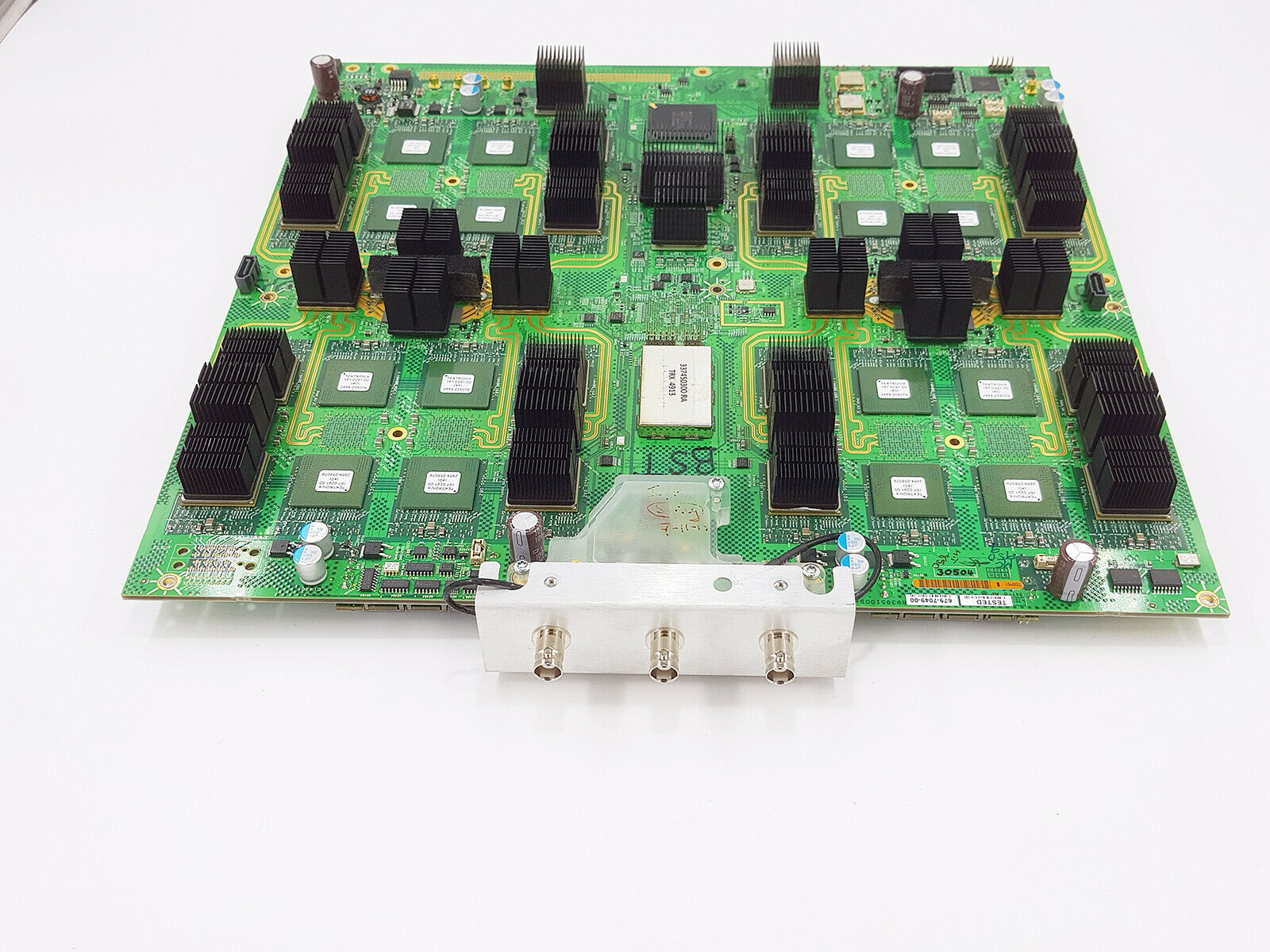

Вот с такой штуки, идёт плотный поток данных .. и это "light" - модель...
видите зеленые "чипы" ??? это заглушки, есть платы, где все чипы распаяны, 4 х100Gs (вроде), там ещё и сдвиг частот используют.. так вот обработка, идет то-ли на 2-х то-ли на 4-х многоядерых Зионах..
Вот это полноценный, современный! осциллограф

[Vertigo]

На этапе выбора осциллографа я посматривал и в сторону usb приставок. Я купил обычный осциллограф. Но чисто интуитивно, выделил Picoscope. Может даже и не с лучшими в бюджете характеристиками, но все равно Picoscope. И еще, я заметил, те у кого Picoscope подозрительно довольны. Помню человек как то выкладывал скрины шумов блока питания на анализатора спектра. Выглядели они очень информативно и как то не по китайски. Это был бюджетный пикоскоп.
Пикоскопы действительно лучше хантек овон и т.д или мне показалось?

[l3VGV]

Не только в 10 раз лучше но и кратно дороже.

[Zloi_Santa]

Младшие пикоскопы- такие-же китайские поделки, старшие - сравнимы с начальным-средним уровнем обычных.

[Alex]

Однако у Тека и НР не сильно лучше, если не также.

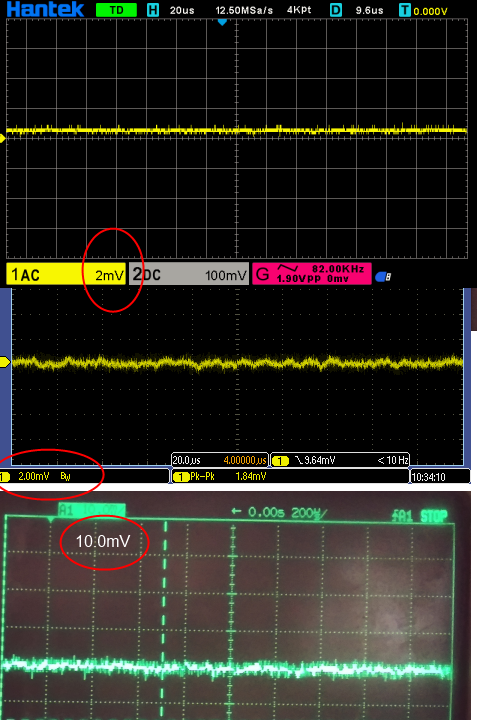

Так вот, о шумах скопов без проба, на макс. чутье:
