Усилители мощности на германиевых транзисторах

[Black_Panther]

К сожалению, старая тема от WP не открывается, поэтому после переписки с Владимиром было решено открыть новую со ссылками на все старые темы, касающиеся темы германиевых полупроводников и конструкциях на них.

Для кого будет полезна эта тема?
Лично моё мнение такое: для любителей попинать трупы некросхемотехники и ретрофилов, служителей культа однополярного питания, адептов комфортного окрашенного звучания.

Как мне кажется, сторонникам шеренги нулей после запятой и тенденциозно высоких параметров тут будет совсем неинтересно.

Давайте только сразу договоримся без штампов типа "Винтаж", "Хай-Эндъ", "культовое", "легендарное", "золотая эра аудио" и прочих. Оставим эти штампы аудиобарыгам на аукционах.

Тема "Усилители на германиевых транзисторах": https://forum.vegalab.ru/showthread.php?t=4191

Тема "Усилок на германии": https://forum.vegalab.ru/showthread.php?t=3807

Тема "Здравствуйте! Я про германий хотел спросить " :https://forum.vegalab.ru/showthread.php?t=1644

Тема "Германиевые транзисторы в звуковых цепях": https://forum.vegalab.ru/showthread.php?t=13328

Тема "Операционный усилитель на германиевых транзисторах": https://forum.vegalab.ru/showthread.php?t=70853

Тема "Германий в классе А, реально ли?": https://forum.vegalab.ru/showthread.php?t=44108

Тема "БезОООСный интегральник с германиевыми выходными транзисторами": https://forum.vegalab.ru/showthread.php?t=58070

Тема "Германиевые диоды в выпрямителе УМ": https://forum.vegalab.ru/showthread.php?t=13217

Тема "Надо раритет!": https://forum.vegalab.ru/showthread.php?t=4692




Планируется также чад кутежа, трэш и угар, в смысле выкладывание схем, рисунков плат, фото готовых девайсов и агрегатов, данные о том, где приобрести диоды, транзисторы, радиаторы, справочники по старым деталям, подбор аналогов.

Темы на других форумах:
http://radiokot.ru/forum/viewtopic.php?f=42&t=26447

Инфо.
В качестве готового апофеоза предлагаются усилители от WP:
GT7.pdfGermanius.pdfGermaniusII.pdfGT9.pdf

Вопрос: какие советские усилители были выполнены полностью на германиевых транзисторах?
Ответ: ВЭФ, Эскорт, Электрон, Электрон-20.

ВЭФ (моно): http://rw6ase.narod.ru/00/us_b/wef_as.html

Эскорт (моно): http://rw6ase.narod.ru/00/us_b/eskort.html

Электрон (моно): http://rw6ase.narod.ru/00/us_b/elektron_us1.html

Электрон-20 (стерео): http://rw6ase.narod.ru/00/us_b/elektron20.html

Самый-самый из них - Электрон-20.

Учтите, что Электрон-103 и 104 на выходе имеют кремниевые транзисторы, поэтому здесь мы их более рассматривать не будем.

Offтопик:

Касаемо двадцатого: попытки отыскать живой или полуживой двадцатый по радиорынкам и всевозможным авитам - увлекательный квест, за последние 5 лет мне попадался всего один да и тот в ужасном состоянии и без секций мощников.
У кого есть ненужный (даже без плат мощников) - пишите в ЛС.

Электрофоны (виниловая вертушка), где оконечные усилители полностью на германии, ищущим доноров будет полезно:
Аккорд-Стерео
Аккорд-Стерео-2
Аккорд-101-стерео
Аккорд-001-стерео
Корвет-стерео
Вега-101-стерео
Рондо-202-стерео

Где купить германиевые диоды и транзисторы в Москве:
(указываю ТОЛЬКО проверенные мной лично точки и магазины)

Чип и Дип.

Митинский радиорынок (цокольный этаж павильон 23, розничная точка "Антелком" - www.antelcom.ru) а также третий этаж - там есть где порыться, включая германиевые диоды, радиаторы, транзисторы и крепёж для них. Редко попадается германиевый импорт, обычно паяный. Мощные германиевые диоды Д304 точно есть, пока есть на 3 этаже, место П595.

Платан: есть 1Т403И, 1Т906А. Немного маломощных диодов.

---------- Сообщение добавлено 10.05 ---------- Предыдущее сообщение было 10.02 ----------

Первый пост в шапке будет дополняться, пока разыскиваются справочники по диодам и транзисторам в электронном виде.

---------- Сообщение добавлено 10.07 ---------- Предыдущее сообщение было 10.05 ----------

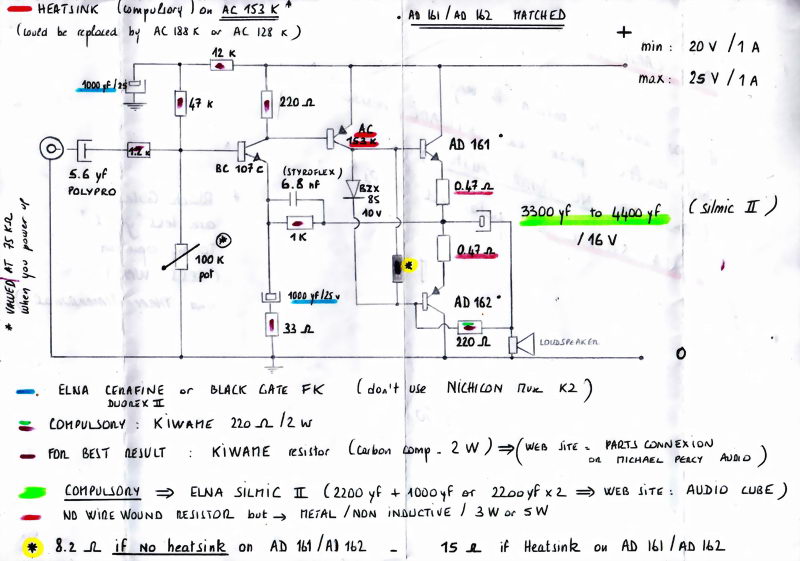

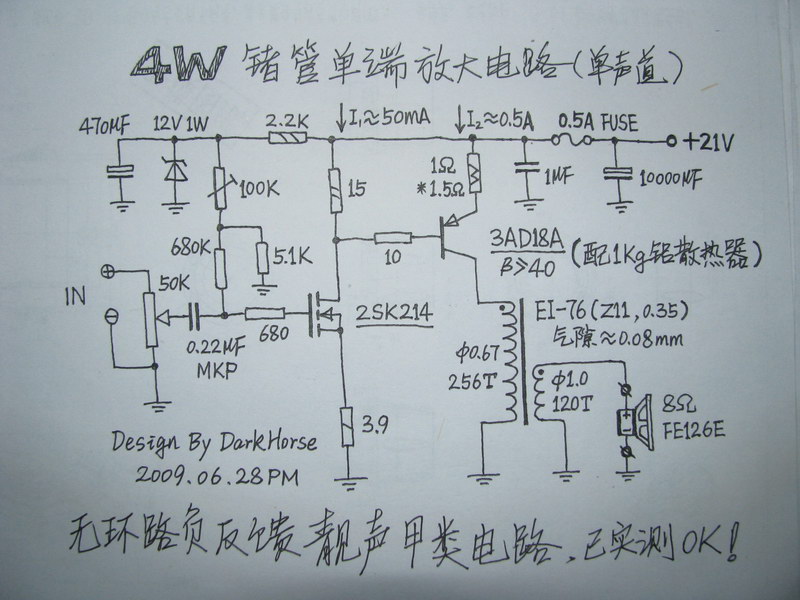

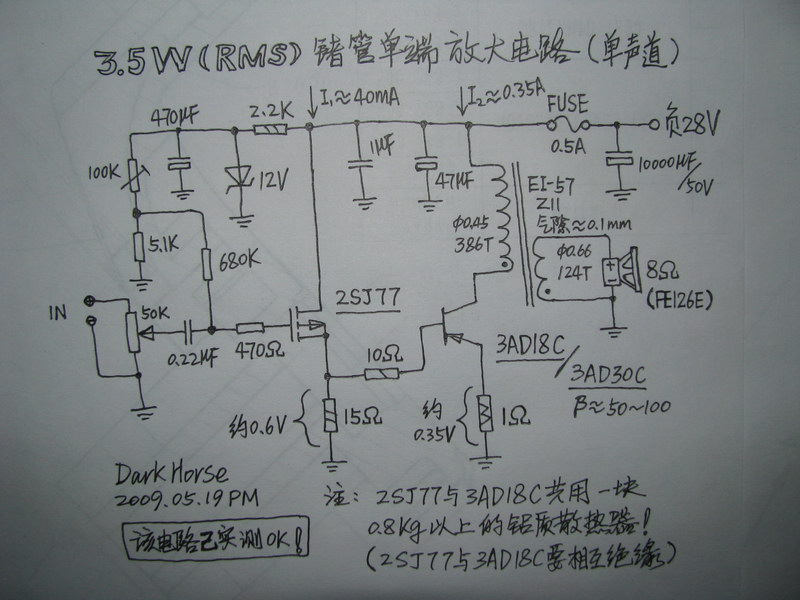

Лично я решил начать с этих двух схем и уже закупил детали:

[das2]

.....это для ортодоксальных.../только не крайняя схема../

---------- Сообщение добавлено 12.03 ---------- Предыдущее сообщение было 11.45 ----------

AD

[FEDGEN]

В ушнике спелись составные ВС300+ГТ806 на этой паре можно построить УМ но когда это будет не знаю.

[das2]

http://www.audioportal.com.ua/forum/...p?f=11&p=43622

[stan marsh]

А полевиков и микросхем для чего насовано? Или, правильнее спросить, от чего? От великого ума и старанья?

[anatol0]

А насколько допустимо применение в "германиевом" усилителе кремния? Вот ОУ по большей части Si или там полевики пока ещё не придумали германиевые. Или вот в выпрямителе допустимы ли кремнёвые диоды, селеновые столбы или кенотроны?

[MiSol62]

в выпрямителе допустимы ли кремнёвые диоды

- ни в коем случае!!!

[stan marsh]

А насколько допустимо применение в "германиевом" усилителе кремния?

Да всё допустимо. Только не называйте это "усилителем на германиевых транзисторах".

[FEDGEN]

в усилителе о германиевых диодах ни слова

[WP]

И про термостабилизацию похоже не слыхали.

[Mychyakovich]

http://www.audioportal.com.ua/forum/...p?f=11&p=43622

Из 20 вольт переменки - 24 постоянки,т.е.остальное на мосту упало?!

[hippo64]

Кто нибудь собрал? Хоть что то?

[Black_Panther]

Кто нибудь собрал? Хоть что то?

Лично я только на неделе доберусь, пока что выполняю халтуры по переводу рисунка платы с фоток и даташитов в Спринт да доклёпываю гитаристам остатки партии плат на презренных кремнёвых гибридных схемах. А тем временем коробочка с германием тихо киснет в углу, ждёт своей участи превратиться в белый дым быть маломощным ретро-усем. Ну вот еще нашел где можно плат от Аккордов нарыть и Веги-101 в разной степени убитости.

[hippo64]

на презренных кремнёвых гибридных схемах

---------- Сообщение добавлено 12.49 ---------- Предыдущее сообщение было 12.48 ----------

Offтопик:
А шо делать, это жизнь. Спасибо, настроение еще поднялось

[tormoz]

Выкладывал ещё одну схему на германии в теме про лучший гибридный усилитель. https://forum.vegalab.ru/showthread....74#post1977574

[киса]

на презренных кремнёвых гибридных схемах

Это хорошо, что нет в природе германиевых ламп, пардон "позитронных".

[FEDGEN]

есть чудотворная 300В а вот германий, просто интересно

[hippo64]

Юрий, вот тогда бы мы устроили, щазз гляну в шапку, трэш и угар. Достал два радиатора под то3, положил на стол рядом с германиевыми 1541, сам себя боюсь, да и ставить уже некуда.

---------- Сообщение добавлено 20.18 ---------- Предыдущее сообщение было 20.16 ----------

задумчиво добавил в кучку пару lt1210

[Black_Panther]

Offтопик:
Сейчас в ход точно пойдут клистроны

---------- Сообщение добавлено 21.16 ---------- Предыдущее сообщение было 21.06 ----------

А тем временем...

[hippo64]

Сейчас в ход точно пойдут клистроны

Хммм

---------- Сообщение добавлено 21.19 ---------- Предыдущее сообщение было 21.16 ----------

вау, я такой делал в школе, сдвоенных потенциометров тоже не было

[фЕДОР ЧАЛЫЙ]

А тем временем...

Ехарныйбабай!
Это мой первый усилитель, доведенный до полностью законченной конструкции!
Сдвоенные потенциометры были. Еще был добавлен индикатор клипа на двух страшнодифицитных светодиодах и стрелочный индикатор уровня.
А как звучал!
