Усилители на STK
В данной теме будем обсуждать все, что связано с STK.
Для начала вводная - это не микросхема, это гибридная интегральная схема. Толстоплёночная. Конских размеров.
Since 1970, SANYO has offered the STK series of IMST hybrid ICs for audio power amplifiers onto the market, and the reliability and performance of these ICs have won a high market share for the company.
Снятые с производства ИМС можно посмотреть тут:
alldatasheet.com
Официально STK производились Sanyo, есть непроверенные лично мной источники, уверяющие, что их также выпускала SanKen. STK серия с надписями Technics, Yamaha, Kenwood, Strasser, Ulvac и прочих брендов - это тоже Sanyo, но OEM.
В данный момент Sanyo Semiconductors перешла под крыло Panasonic, затем последняя отфутболила всё это к ONSEMI, которой выпускаются самые свежие серии: 433-ххх (стерео и многоканальные) и 404-ххх (моно).
Возьмите за правило: сначала почитали эту ветку, хотя бы первый пост, потом побежали покупать какую-либо STK. В противном случае велик риск нарваться на новодел (неоригинал) или махровую подделку, особенно если покупаете старые популярные серии ИМС, снятые с производства!
Проектировать новое устройство на ИМС 3-значных, 4-значных и заказных серий можно только в том случае, если на руках уже имеется заведомо работоспособный оригинал.
И еще: без фото или возможности повертеть в руках при заказе через интернет или по телефону рискуете купить подделку. Не уверены полностью в оригинальности - не покупайте, откажитесь, если нету фото - попросите сказать что написано в верхнем правом углу морды и нет ли яркой однотонной "зелени" в щели между выводов и какого цвета спинка и цвет надписи на ней.

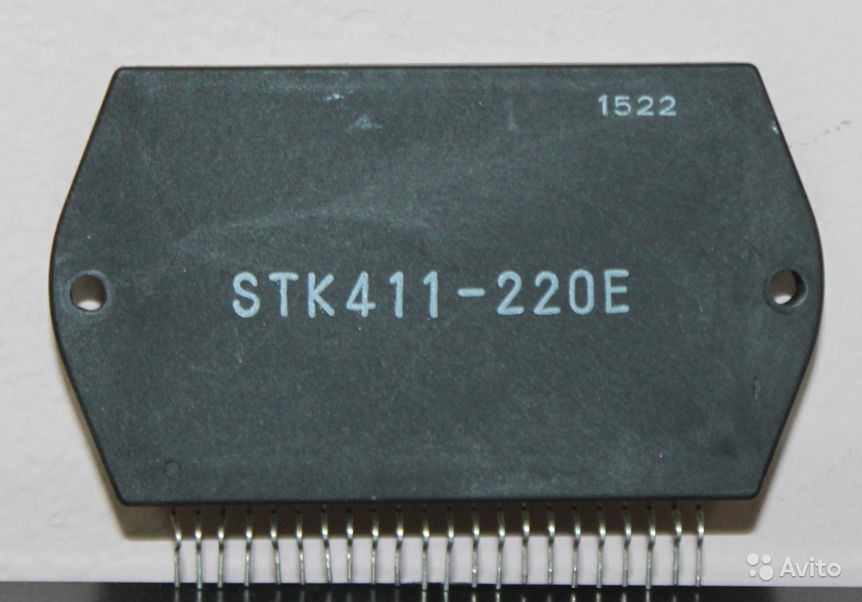

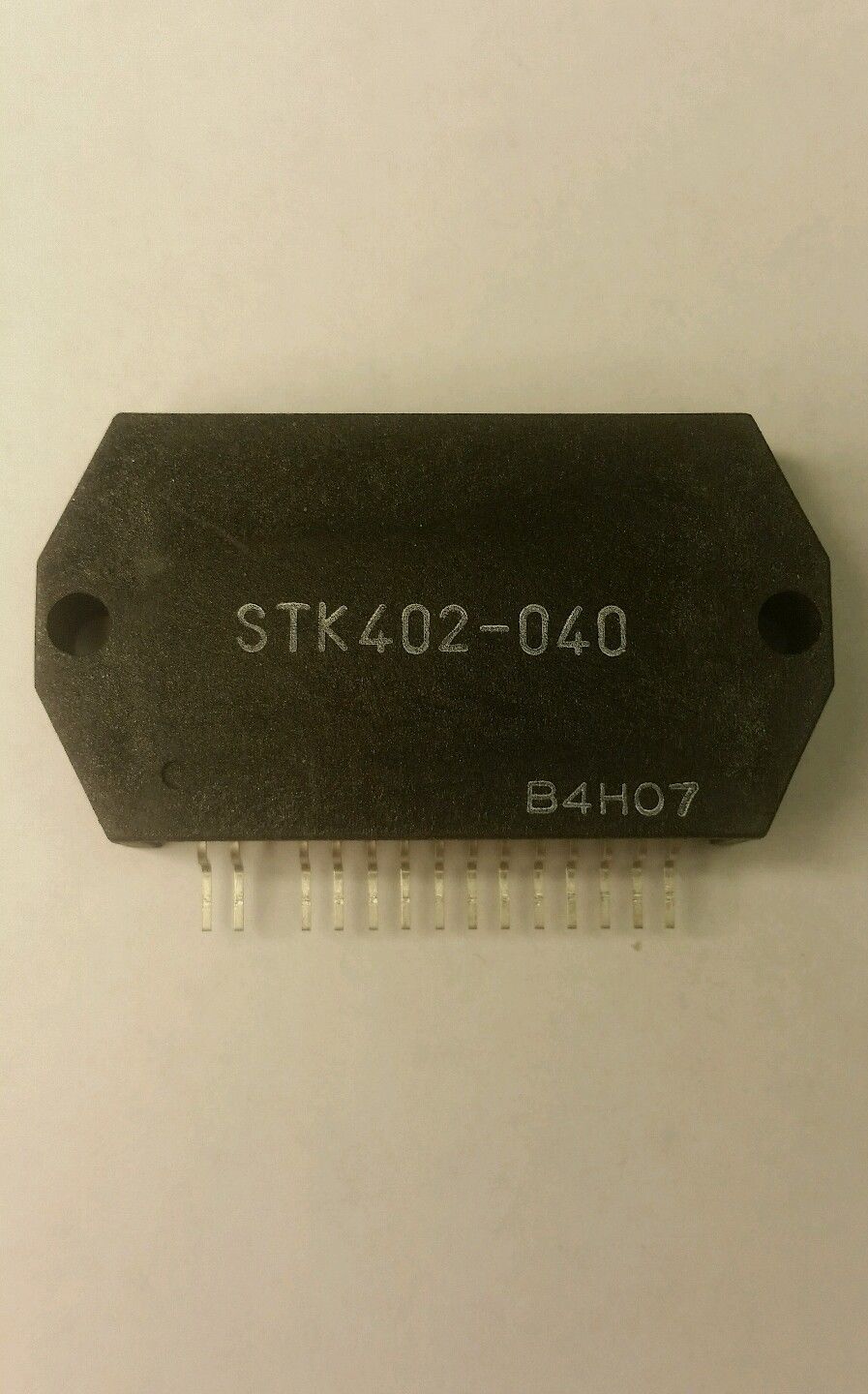

Как различать оригинал , новодел и подделку:
Вкратце: ярко-синяя или ярко-зеленая надпись на спинке и серия на морде имеет буквы ET = НЕ БРАТЬ!
В щели между выводов видно ДВА цвета: плата и маска. Подложка приклеена к радиатору ровно и надписи на подложке (спинка микры) не яркие. Могут быть как бы стершиеся или недопечатанные. Это нормально.
Щель - это пространство откуданоги(выводы) растут где видно крепление начала выводов к плате интегральной схемы. У старых серий эта щель может быть залита компаундом, похожим на стекло. По ссылке ниже - то самое место:
https://forum.vegalab.ru/attachment....7&d=1266525585
Видите текстуру корпуса? Блики, шероховатости - у оригиналов обычно есть.
https://forum.vegalab.ru/attachment....2&d=1266525017
Вот такая надпись сзади, как бы стершаяся местами:
https://forum.vegalab.ru/attachment....3&d=1266525026
В щели видно сплошную яркую зелень, серия написана с ЕТ: 0AET, 5BET, 2GET, 2LET и т.п., надписи на спинке яркие или легко стираются - АХТУНГ! Перед нами - новодел - неоригинал. Скажем так - работать в номинальном режиме оно будет (50\50, лотерея), звучание же, как у оригинала совершенно не гарантируется.
Однотонный маслянисто-чёрный цвет морды и яркая синяя надпись на спинке - подделка.

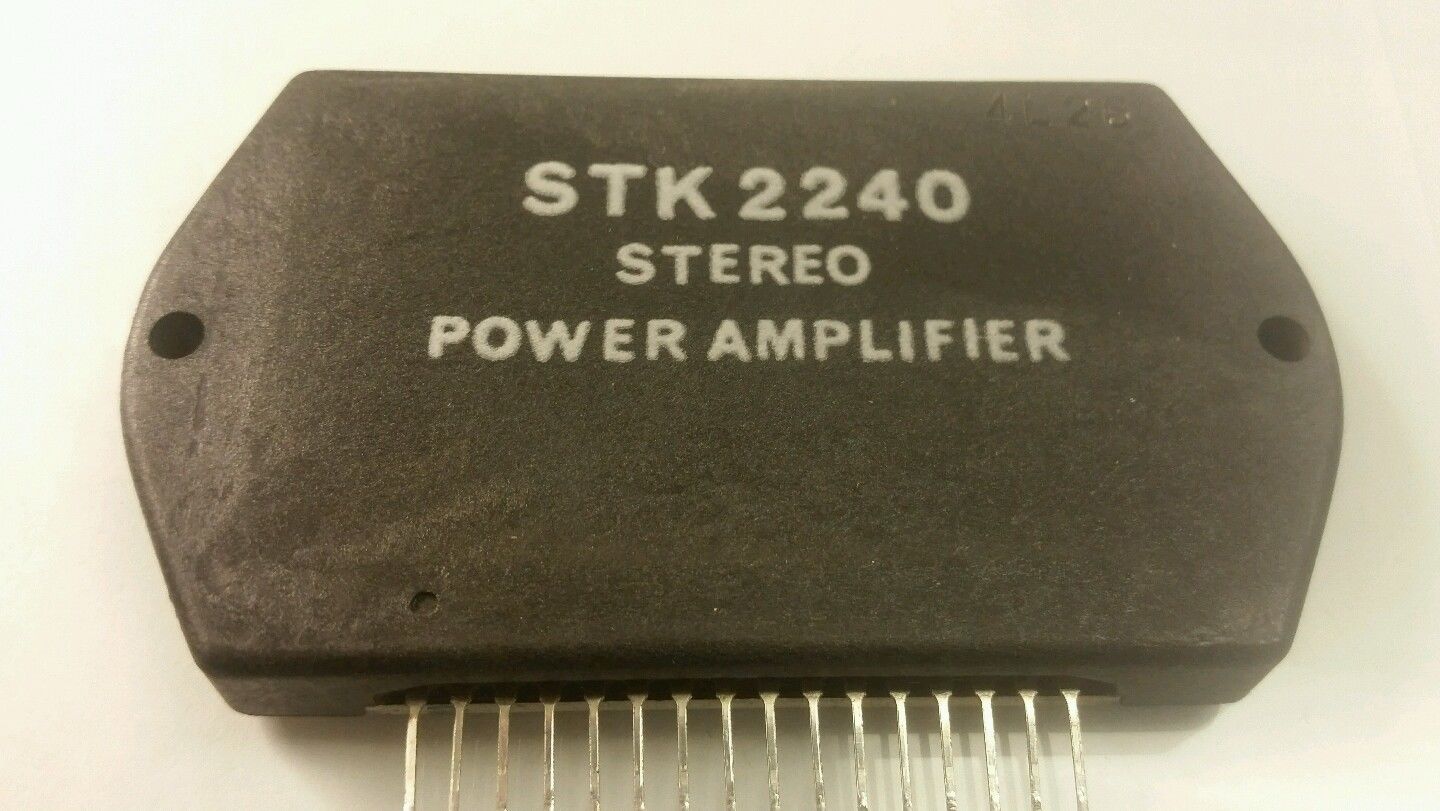

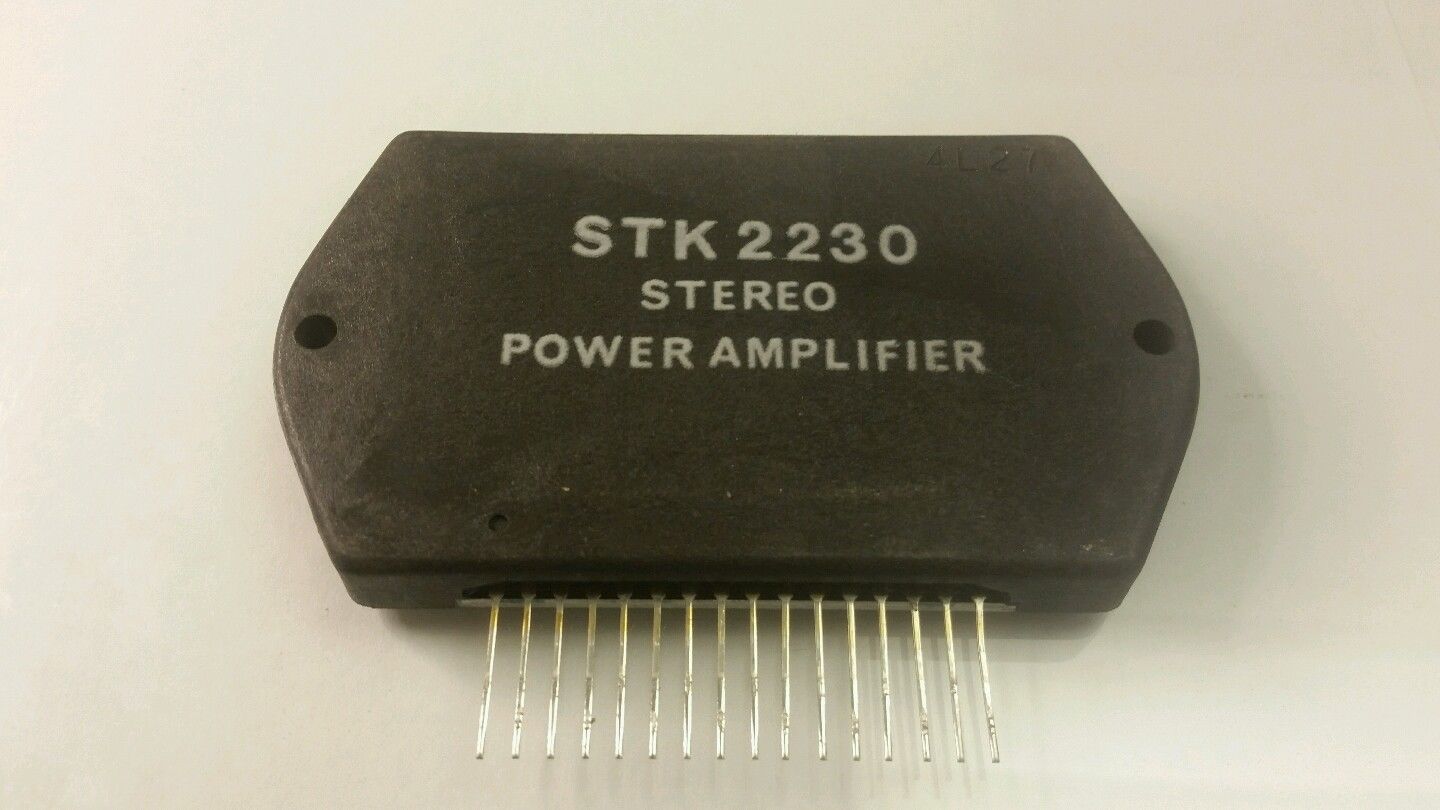

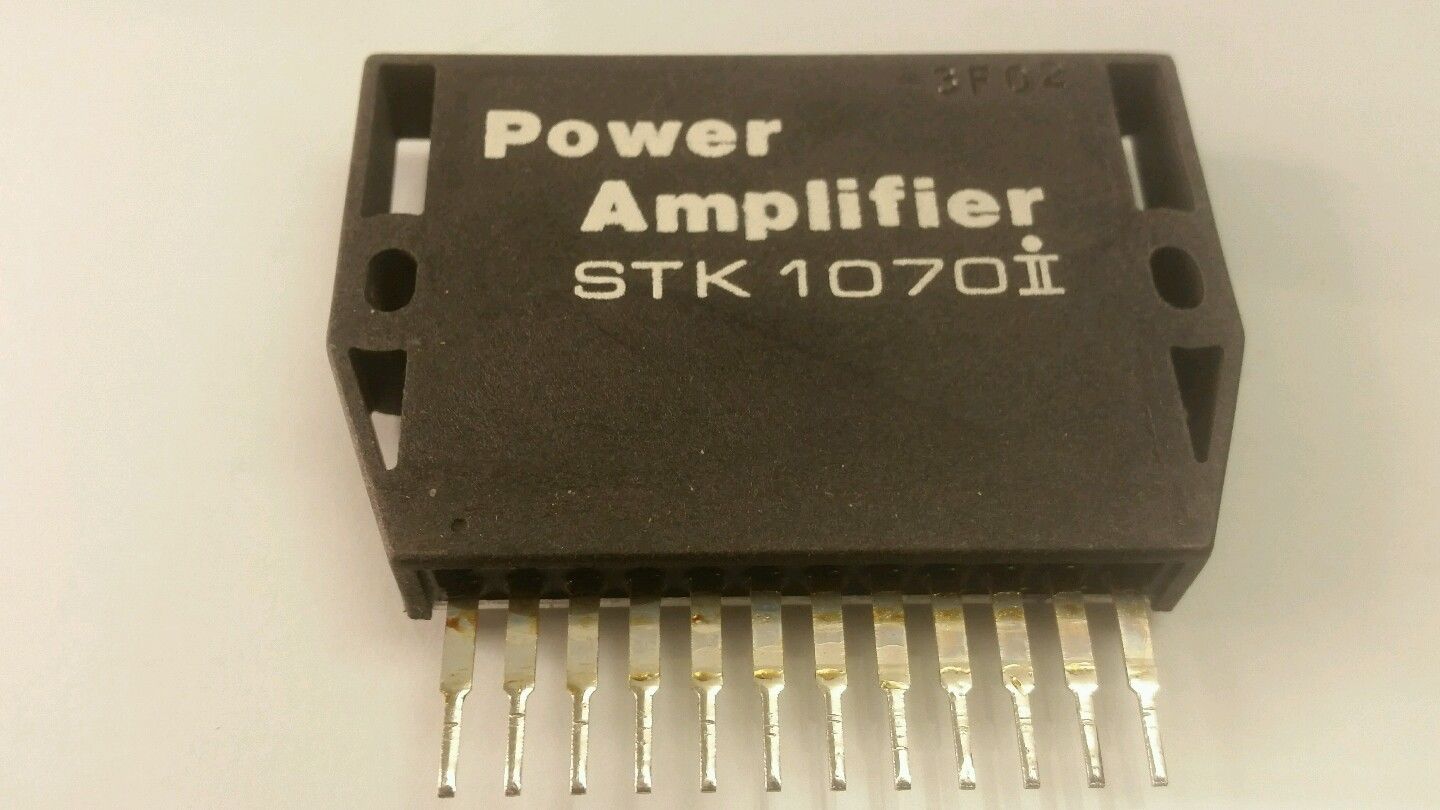

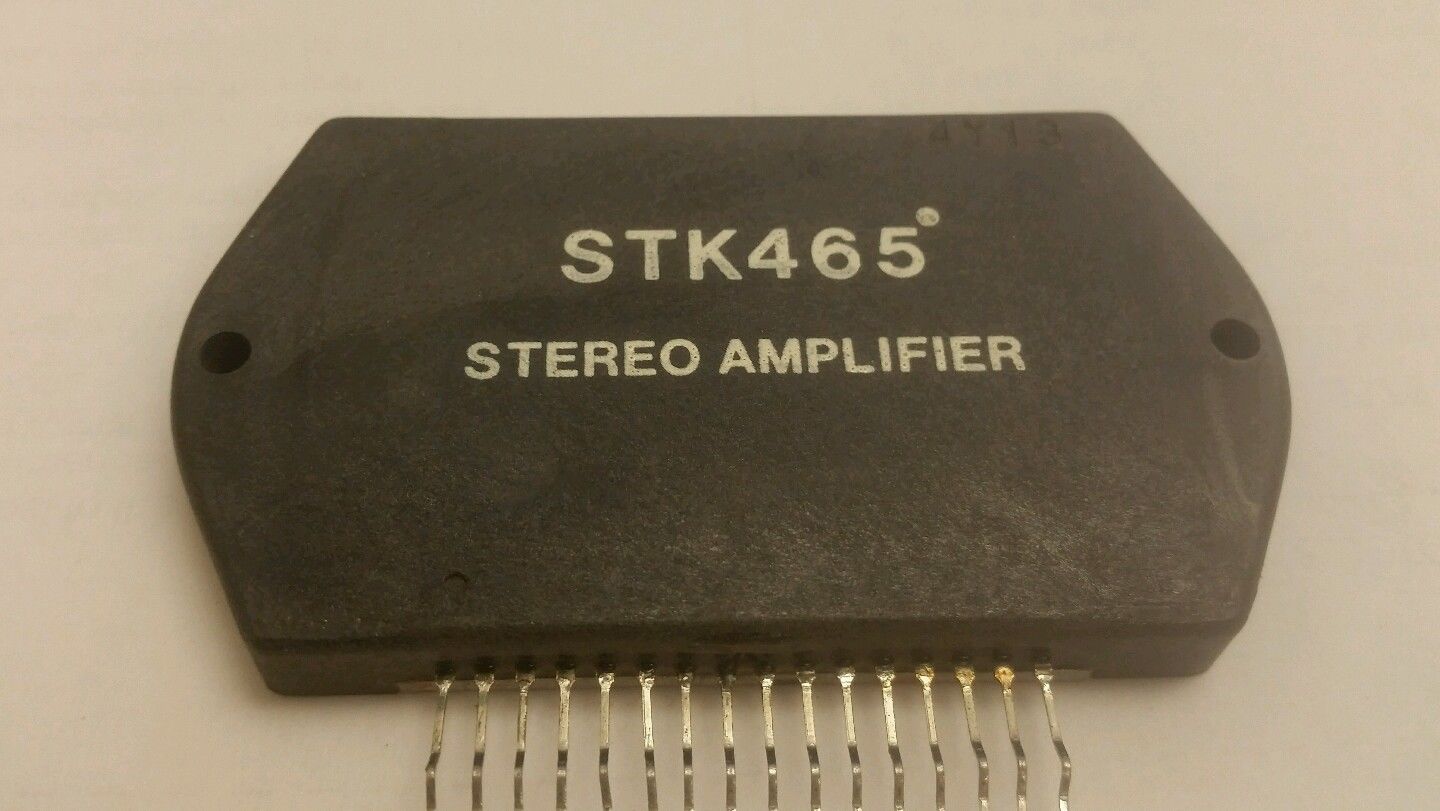

Как опознать конкретный лютый махровый винтаж:
https://forum.vegalab.ru/attachment....6&d=1266524167
Смотрите на STK043.
https://forum.vegalab.ru/attachment....0&d=1266526095
Надписи нанесены краской, которую легко смыть или соскрести даже ногтем. Корпус обычно черного маслянистого цвета, как уголь, шероховатый.
Огромная подборка материалов, включающая информацию о местах приобретения, отличий оригиналов от подделок,редких и "заказных" ОЕМ-ИМС STK серии, фото, ссылки на даташиты и рисунки плат находится в этой ветке, если не полениться ее прочесть.Тут есть 99% ответов на вопросы по STK.
На сегодняшний момент можно использовать современные серии:
Одноканальная: STK404-xxx (404-050, 404-070, 404-090, 404-100, 404-120, 404-130, 404-140).
Двухканальные и многоканальные: STK433-xxx. Подделок не встречал, сведений о таковых нет.
Важно! 433 серия в непривычном сером корпусе с выштамповкой и надписью Sanyo, вот такая:
https://forum.vegalab.ru/attachment....4&d=1266525129
(ширина корпуса и количество ножек варьируется!)
По статистике, исходя из наблюдения оптимальное соотношение стоимость\мощность согласно efind.ru и прайсам Митинского радиорынка имеют STK404-130, STK404-140
Введите в строке поиска STK404 и найдете ее фото внутри и снаружи, где купить платы под нее и ее саму,рисунки плат, особенности и обсуждение.
Также можно купить, по крайней мере, в Москве, самую мощную на данный момент ИМС из линейки 404-ххх: STK404-140. Она продается (напишу позже, забыл номер места), это находится на Митинском радиорынке. Там же можно купить и 404-130. 404-130 также есть на Митинском радиорынке в www.winner-s.ru ,побродив хорошо по рынку можете хоть всю коллекцию 404 серии собрать и сидеть на нее любоваться.
Если радиорынок или Москва от Вас далеко, поищите, где купить STK вот на этом ресурсе:
www.efind.ru
Кроме того, вот список официальных дистрибьюторов On Semiconductors:
http://www.onsemi.ru.com/PowerSolutions/locateSalesSupport.do
даташиты на 404 и 433 серию на сайте On Semiconductors:
http://www.onsemi.ru.com/PowerSolutions/search.do?query=stk4&tabbed=Y&clearFilters=Y&searchType=others&perPage=100
Прикрепляю файлы:

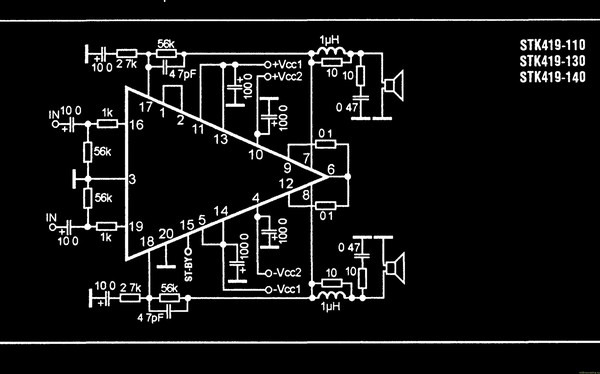

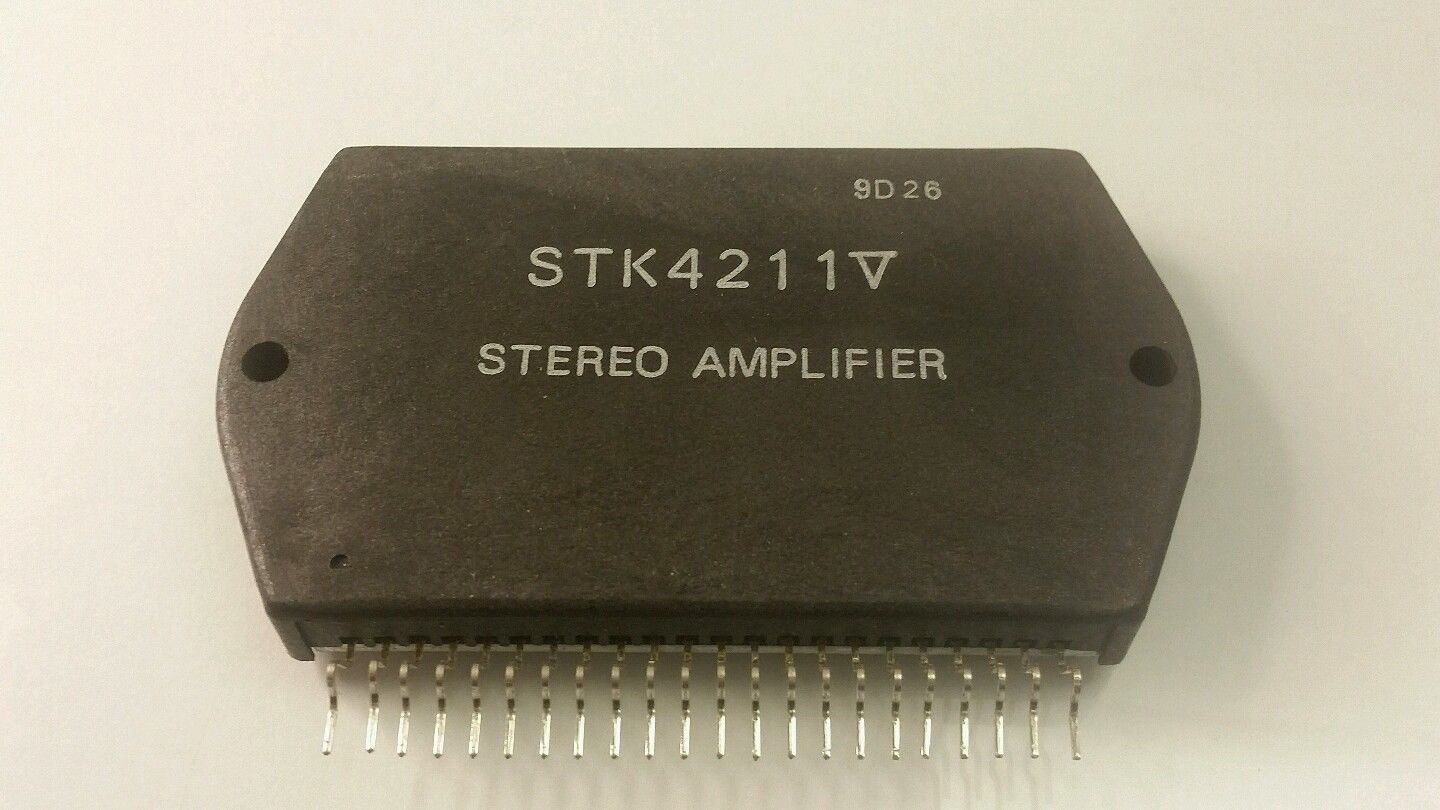

Статья по сборке уся на серии 41хх...42хх - stereo18.rar
Указаны нюансы, как подпаивать регулятор, немного про земли и источник питания и прочее.
Добавляю старый материал "В питании - сила!" с источником питания для усилителей.
Эволюция плат моей разработки:
(в ближайшее время, со схемами и рисунками)
Все коммерческие вопросы строго в личку.
апдейт дополню скоро: где купить в Москве 404 и 433 серии выгодней и заведомо аутентичные. А также: причешу галерею, чтобы влезли рисунки плат и схемы с пояснениями.
ДА, 404-140 В МОСКВЕ НИГДЕ НЕТ В НАЛИЧИИ, САМ ИЩУ.
Ответить с цитированием
Сообщение от callyoushock
Скорей всего подделка.
