ЦАП на PCM63 от SergioT

[Kol9n]

Хм. А с экранировкой кажись намного лучше.
Что поменялось не могу сказать, но можно слушать целые альбомы без перерыва, что раньше напрягало очень (и не только на DAC6).
А может просто проводочки, присланные Сергеем, прогрелись.

Правда была кое-какая модификация в цифровой части, до того как я засунул все в корпус, может и она сыграла роль. Но она касалась питания SPDIF.

[SergioT]

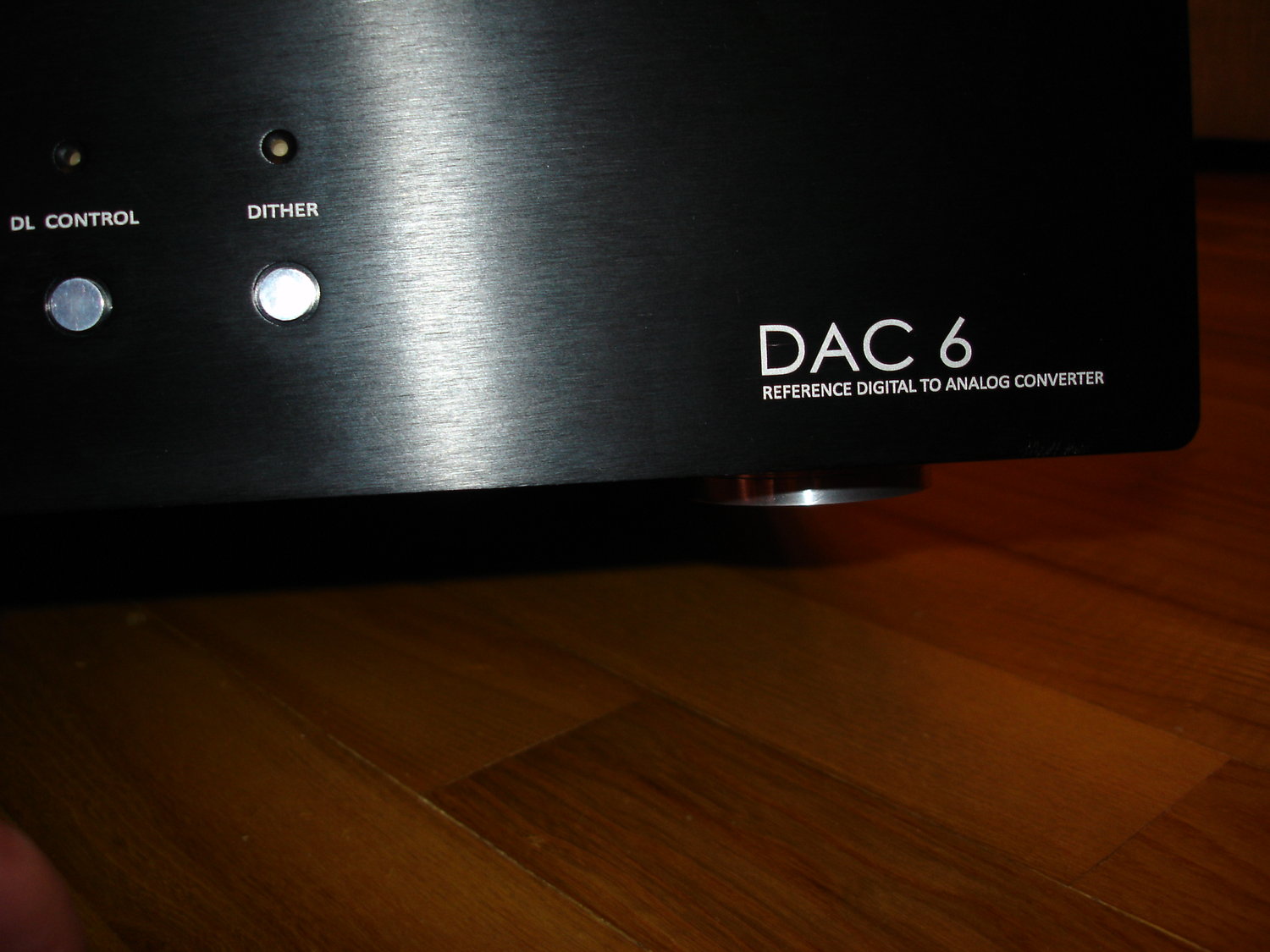

Один из вариантов компоновки

[msgkras]

Один из вариантов компоновки

А кнопочки такие откуда, продаются или изготовлено по заказу ?

[SergioT]

А кнопочки такие откуда, продаются или изготовлено по заказу ?

Выточено как кнопки так и ноги с дюрали Д16Т, морда тоже с нее.

[Анатолий Тимофеев]

[msgkras]

Выточено как кнопки так и ноги с дюрали Д16Т, морда тоже с нее.

А случаем чертежей на эти кнопочки нет ? А то мне нужны как раз такие и уже голову сломал как это сделать, чтобы кнопочки снаружи нажимали те кнопочки, которые внутри на плате управления

[Kol9n]

Один из вариантов компоновки

SergioT, а что это за конденсаторы на выхлопе? Те прозрачные бочонки с несоосными выводами.

И еще, по почте спрашивал, подойдут ли такие резисторы в U/I.
Но ответа не получил. Может здесь напишите, пожалуйста?
http://www.partsconnexion.com/resistors_vishay_var.html

Смущает, что они 1%, хотя в даташите написано, что 0,01. И то что они for audio. Наверняка какая-нибудь отбраковка с metal foil S-серии.

Номинал резисторов I/U 1,5кОм? У меня выхлоп рогова, BAS 4.2 с BUF03, похож на тот, что на картинке.
Спасибо!

[antecom]

Наверняка какая-нибудь отбраковка с metal foil S-серии.

Хороша отбраковка с TCR of ± 0.2 ppm/°C
Эта "раздетая" серия появилась сравнительно недавно и считается одной из лучших для наших применений.

[aleyer]

Offтопик:

Смущает, что они 1%, хотя в даташите написано, что 0,01. И то что они for audio. Наверняка какая-нибудь отбраковка с metal foil S-серии.

Самое интересное, что брал там VTA55, тоже 1%-е, но на 392 ома. Прибор не измерил в 4 приехавших экземплярах отклонение даже на 0,1 ома от номинала.

[zindi]

цены тоже ...

[SergioT]

SergioT, а что это за конденсаторы на выхлопе? Те прозрачные бочонки с несоосными выводами.

И еще, по почте спрашивал, подойдут ли такие резисторы в U/I.
Но ответа не получил. Может здесь напишите, пожалуйста?
http://www.partsconnexion.com/resistors_vishay_var.html

Смущает, что они 1%, хотя в даташите написано, что 0,01. И то что они for audio. Наверняка какая-нибудь отбраковка с metal foil S-серии.

Номинал резисторов I/U 1,5кОм? У меня выхлоп рогова, BAS 4.2 с BUF03, похож на тот, что на картинке.
Спасибо!

Привет!
Да подойдут, правда именно "голый" вариант этих резисторов не пробовал, думаю будет весьма заметное улучшение, по сравнению с металопленкой.
Номинал 1,5К можно 1,56К.

---------- Добавлено в 08:28 ---------- Предыдущее сообщение в 08:27 ----------

Хороша отбраковка с TCR of ± 0.2 ppm/°C
Эта "раздетая" серия появилась сравнительно недавно и считается одной из лучших для наших применений.

в Левинсонах в I-V стояли ...

[spektor]

SergioT, а что это за конденсаторы на выхлопе? Те прозрачные бочонки с несоосными выводами.

И еще, по почте спрашивал, подойдут ли такие резисторы в U/I.
Но ответа не получил. Может здесь напишите, пожалуйста?
http://www.partsconnexion.com/resistors_vishay_var.html

Смущает, что они 1%, хотя в даташите написано, что 0,01. И то что они for audio. Наверняка какая-нибудь отбраковка с metal foil S-серии.

Номинал резисторов I/U 1,5кОм? У меня выхлоп рогова, BAS 4.2 с BUF03, похож на тот, что на картинке.
Спасибо!

Я использовал такие резисторы в качестве проходного в преде линкс 03. Это Очень хорошие резисторы. Именно такой же буду ставить и в выхлоп на буфе. Абсолютно прозрачные и незаметные в звуке резисторы. Смущать в них может только цена

[krulfa]

SergioTИ еще, по почте спрашивал, подойдут ли такие резисторы в U/I.
Но ответа не получил. Может здесь напишите, пожалуйста?
http://www.partsconnexion.com/resistors_vishay_var.html

А где эти резисторы на сайте Vishay находятся? Минут 40 смотрел, так и не нашел ничего похожего. В Datasheet написано "Preliminary", предварительный означает. Может быть, кто-то подделывает и заявляет, что это как бы Vishay?

[SergioT]

А где эти резисторы на сайте Vishay находятся? Минут 40 смотрел, так и не нашел ничего похожего. В Datasheet написано "Preliminary", предварительный означает. Может быть, кто-то подделывает и заявляет, что это как бы Vishay?

да вишай и подделывает в 3-ю смену халтурят так как у оффициального представителя их можно заказать правда дороже чем на партсконексион

[Djemshut]

А где эти резисторы на сайте Vishay находятся?

Vishay Precision Group

http://www.vishaypg.com/foil-resistors/through-hole/

[BlackRoger]

Всем привет. Подскажите касаемо питания аналога ЦАП-а на PCM63, нужно ли ставить стабы в БП или лучше обойтись без них? Сейчас собрано со стабами, звучит нормально. Просто где-то давно видел утверждение о том, что стабы по питанию аналога не есть хорошо, вот и возникло сомнение.

[Candidate]

стабы по питанию аналога не есть хорошо

Хорошие стабилизаторы - это хорошо. Плохие - да, лучше без них. Посмотрите, как сделан БП у SergioT.
А какой смысл метаться, если

Сейчас собрано со стабами, звучит нормально

[AVIATOR N]

Сами сравните и отпишитесь о результатах. А 1000,0 мкФ не маловато будет после диодного моста?

[ZugDuk]

Всем привет. Подскажите касаемо питания аналога ЦАП-а на PCM63, нужно ли ставить стабы в БП или лучше обойтись без них?

Стабы обязательно нужны. Просто потому что сеть плавает и будет меняться напряжение на ЦАПе. Нафиг это надо.

[BlackRoger]

Да это на первое время, там 2*1000мкФ на плечо
