Усилитель Радиотехника У-101 стерео

[Константин]

Появился у меня усилок "Радиотехника У-101 стерео", втоде рабочий, правда у него греется один канал УМ. Стоит ли его переделывать вообще или как-то усовершенствовать?

[wudpiker]

Максим,рановато ему еще на подобные замены с такими вопросами.

в самый раз. назначение выводов другое. просто так не впаять

[BARS_]

В общем выяснил, что нифига не работает регулировка уровня, собранная на КП303+подстроечник. Сама микра индикатора рабочая. Попробую еще заменить ОУ. Кстати, какйю функцию выполняет второй КП303 который на выводы генератора микры индикатора подключен?

[wudpiker]

купил кроватки. нашёл стабилитроны. правда стабилизирует не очень -15,5 и +14,8 ну да ладно. поначалу даже без микросхем была на выходе преда постоянка 4в на одном и 1в. после ночи (проснулся чтоли?) постоянка 0,18в и 0,44в. хотя. постоянка на корпусе 21,8 много? я видимо отвязал пред от корпуса, потому так

[Radiomaniac]

Всем доброго времени суток. Решил заняться доставшимся мне У-101, лежавшим без дела пару лет.

Последний раз, помнится, у него наблюдались проблемы:
1. Работал только один канал. Второй подключался только при надавливании пальцем на регулятор громкости.

2. При громкости звука выше среднего на колонках S-90 усил отключался с характерным щелчком (перегрузка?). Включался обратно через несколько секунд чтобы вновь отрубиться, если не убавишь громкость. Такое же отключение происходило при отключении провода от компьютера.

3. Неравенство каналов - один звучал громче, чем другой. Помогало выкручивание баланса в соответствующую сторону, но при этом на одном канале звук был заметно хуже - с меньшим количеством басов.

4. Наблюдался фоновый гул.

Почитав интернет, решил начать с замены конденсаторов. Но открыв корпус, я увидел, что ремонт уже производился. По моим подсчётам, от 10 до 15 лет назад.

Общий вид (могу сфоткать любую область поближе)


Большие голубые кондеры это Gembird 2200uF 50v


У меня есть новые Yageo 2200uF 63v


Вопрос 1: стоит ли менять те на эти?

Также видно что на плате поменяны многие кондеры (но не все).
поэтому вопрос 2: стоит ли менять оставшиеся в ожидании, что это поможет с перечисленными выше проблемами?

p.s. Опыта в радиоэлектронике чуть меньше, чем нисколько, но когда-то же надо начинать

[Audio-Video]

стоит ли менять те на эти?

- без проверки ЕСР-метром - это вопрос, ответ на который - подкинь монетку. Проверять нужно, а не гадать.

стоит ли менять оставшиеся в ожидании, что это поможет с перечисленными выше проблемами?

- см. п.1

[al2sav]

Есть же у людей время... Оставьте корпус, коммутатор входов, регулятор уровня и поставьте TDA1514, если найдете; если нет, то 3886 или 7293, все лучше будет. Выбросив, естественно, темброблок. Для мощности 20 Вт нужно как минимум 20 Дж энергии в конденсаторах, а это при питании ±30 В всего-ничего по 12000 мкФ в плечо (очень приблизительно).

[Deemon1970]

Offтопик:

Для мощности 20 Вт нужно как минимум 20 Дж энергии в конденсаторах, а это при питании ±30 В всего-ничего по 12000 мкФ в плечо (очень приблизительно).

Интересный ход мысли. Причём тут энергия E=(C*U^2)/2 (кстати, "очень приблизительно" промахнулись с ёмкостью в 4 раза) , когда для фильтра питания важно, чтобы постоянная времени T=R*С (где R - сопротивление нагрузки) превышала период между пиками питающего напряжения.

[al2sav]

для фильтра питания важно, чтобы постоянная времени T=R*С (где R - сопротивление нагрузки) превышала период между пиками питающего напряжения.

Вообще-то эта постоянная времени на порядок должна превышать период самого низкочастотного сигнала, коим является огибающая, например, удара барабана.
Речь идет не о фоне - его просто не должно быть и достигается его отсутствие не такими большими емкостями. Речь идет об отсутствии просадки напряжения питания при мощных ударных звуках.

[shost]

но
нужно и токовая зарядка этих кондеров, и если транс с диодами не смогут дозарядить - толку от большой емкости не будет
те, нужен взаимо-компромиис

[Radiomaniac]

Господа, у сабжа пропадает один канал, но появляется если надавить пальцем на регулятор громкости. В интернете прочитал, что для решения проблемы можно брызнуть WD-40.

Хочу уточнить: брызгать следует в указанные отверстия?


---------- Сообщение добавлено 31.12.2014 в 00.11 ---------- Предыдущее сообщение было 30.12.2014 в 23.57 ----------

al2sav, спасибо за совет, но я пока не готов к столь глобальным переделкам (в первую очередь из-за отсутствия опыта). Для начала хочу восстановить именно базовый функционал, насколько этой возможно (несложной перепайкой тех же электролитов), послушать результат, а потом уже принимать дальнейшие решения.

[Архип]

Radiomaniac: Как обычно тему уводят в сторону... Не обращайте внимания.
Голубые электролиты пока не меняйте. А вот все остальные электролитические конденсаторы советского периода - поменяйте на современные импортные, на такие которые есть у вас в городе в продаже. резистор промойте спиртом, смажьте машинным маслом. Не поможет - меняйте на новый.
После замены отключение акустики и фон должны пропасть.
Удачи.

[Radiomaniac]

А вот все остальные электролитические конденсаторы советского периода

Вероятно мне сложно будет менять всё за раз. На какие блоки в первую очередь следует обратить внимание?

резистор промойте спиртом, смажьте машинным маслом

А обязательно ли его для этого снимать-разбирать или можно лить прямо в отверстие?

[Архип]

Можно лить прямо в отверстие.
Менять электролиты в первую очередь - на платах усилителя мощности и защиты акустики.
Потом на плате предварительного усилителя - их там всего 4 шт. Если не ошибаюсь.
На платах усилителя мощности в первую очередь меняйте С3 - это 100 мкФ.

[Audio-Video]

В интернете прочитал, что для решения проблемы можно брызнуть WD-40.

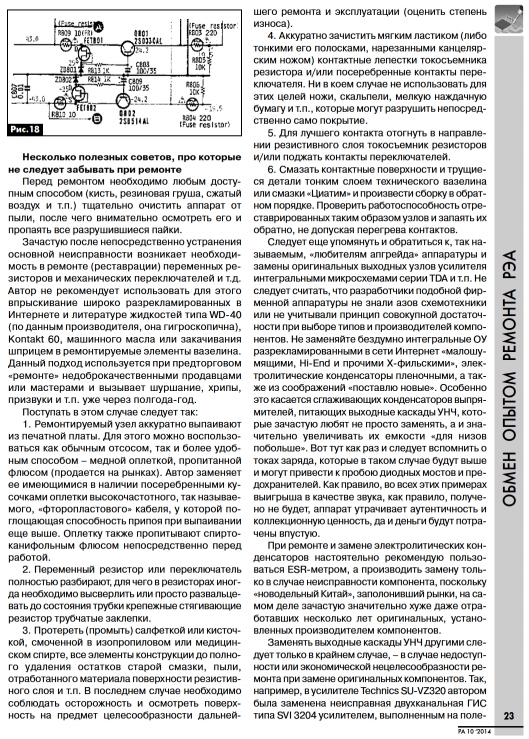

- вот тут в файлике я дал понять куда нужно впрыскивать и кому подобное Рекомендую внимательно прочесть.

[Radiomaniac]

Не могу точно определить вольтаж этого кондера на плате U4. Номинал 1 мкф, но 16 или 10 вольт?

[easa]

16

[Audio-Video]

Даже если поставишь на 63 или 160 волт - это ни как не поможет тебе запустить УНЧ. Чего ты прицепился к этому электролиту?

[Radiomaniac]

Даже если поставишь на 63 или 160 волт - это ни как не поможет тебе запустить УНЧ. Чего ты прицепился к этому электролиту?

Что, простите? Сейчас я меняю все K50 кондеры, какие нахожу. Вопрос пока возник только по этому.

[МастерЪ]

После замены электролитов, не забудьте выставить токи покоя!

[Архип]

Если подстроечные резисторы закрашены заводской краской - не крутите их. Это есть заводские настройки. Не меняйте их.
Самое главное - делайте всё аккуратно, не спеша. Всё получится!
