Есть еще платы LM317 LM337 с операционным усилителем.

У меня нету.

Предположительно, OP-AMP LF353 на схеме "вылавливает некоторые все же просочившиеся" пульсации и шумы с выхода обоих LM-ок, инвертируя их и подавая снова на LM317/337, тем самым уменьшпя "до ниже плинтуса" пульсации и шумы на выходе.

Да, была такая топология, была относильно актуальна в прошлом веке.
Хотя ее и по сей день ингда обсуждают.
Например тут:
https://www.diyaudio.com/community/t...ematic.356520/

https://www.diyaudio.com/community/t...y-work.323165/

на какой современный операционный усилитель можно заменить LF353?

На практически на любой и не современный с полевиками на входе. Хоть 544УД2
А уж из современных, так точно любой CMOS/JFET будет лучше чем антикварная LF355.
Правда на общую работу схемы это может и не повлиять.

[EDDiE]

Есть еще платы LM317 LM337 с операционным усилителем. Например, есть платы с ОУ LF353P (DIP-8) / LF353DR (SOIC-8). Предположительно, OP-AMP LF353 на схеме "вылавливает некоторые все же просочившиеся" пульсации и шумы с выхода обоих LM-ок, инвертируя их и подавая снова на LM317/337, тем самым уменьшпя "до ниже плинтуса" пульсации и шумы на выходе. Может, кто уже сталкивался с подобной схемой, на какой современный операционный усилитель можно заменить LF353? Например, от производителя LT или TI, чтобы повысить качество работы этой схемы.

Повысить ripple rejection LM/LT можно втулив в adj параллельно рег резистору конд 220мкф

Это этим, у которых узкие глаза #asianmade LM317 UMW надо типа того, что на схеме выше

Есть еще платы LM317 LM337 с операционным усилителем. Например, есть платы с ОУ LF353P (DIP-8) / LF353DR (SOIC-8). Предположительно, OP-AMP LF353 на схеме "вылавливает некоторые все же просочившиеся" пульсации и шумы с выхода обоих LM-ок, инвертируя их и подавая снова на LM317/337, тем самым уменьшпя "до ниже плинтуса" пульсации и шумы на выходе.

Просачивающийся во все щели джиттер (С) Momitko

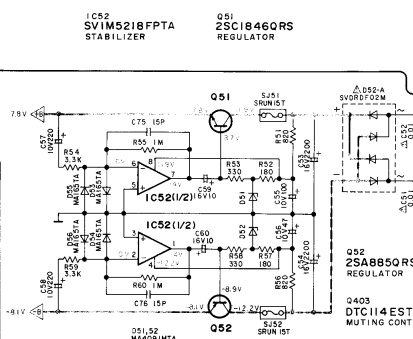

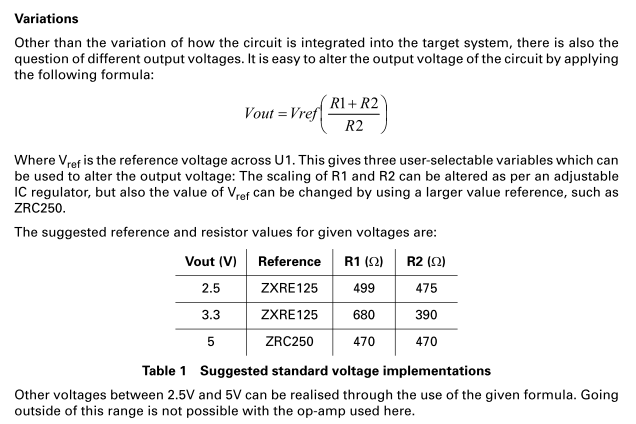

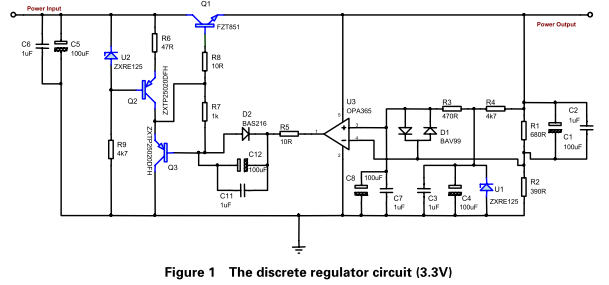

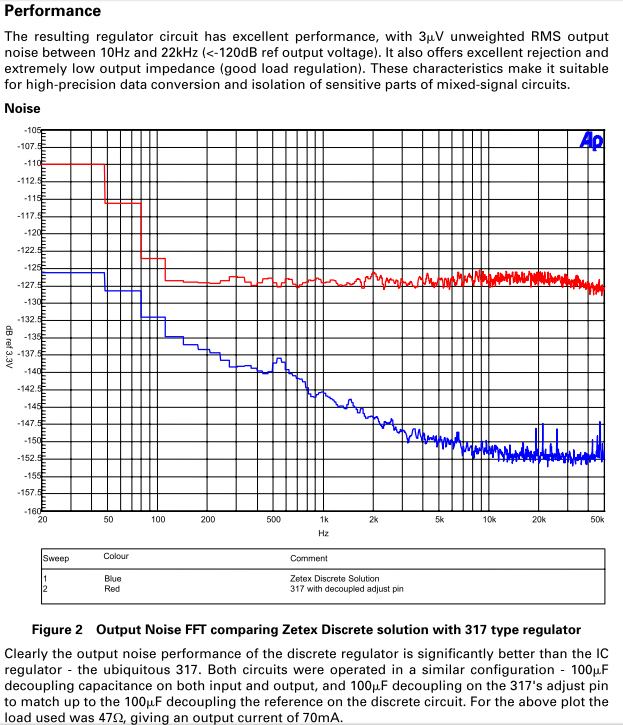

vladimir sim нахваливал БП в Yamaha CD-1A, - аналоговый стаб на 2 плавающих ОУ и 2 транзисторах с подавлением более 140 дб.

[Ulis]

Из линеаровского АппНоута.

На рисунке 12 показан способ повышения стабильности выходного сигнала регулятора во времени и в зависимости от температуры.
Это особенно полезно для питания тензодатчиков. В этой схеме выходное напряжение делится
и сравнивается с опорным напряжением 2,5 В прецизионным усилителем A1.
Выходное напряжение A1 используется для подачи на регулировочный вывод LT317A напряжения, необходимого для поддержания
выходного напряжения 10 В. A1 вносит незначительную погрешность. Указанные
резисторы обеспечивают отслеживание в пределах 5 ppm/°C, а опорное напряжение – около 20 ppm/°C.
Внутренняя схема регулятора защищает от коротких замыканий и тепловой перегрузки.
