Тема: 4А-44 -- урезаем чугунок

  1. #1 Показать/скрыть первое сообщение.
    Частый гость
    Автор темы

    Регистрация
    19.12.2006
    Адрес
    .by :)
    Возраст
    69
    Сообщений
    110

    По умолчанию 4А-44 -- урезаем чугунок

    Достались мне по случаю два 4А-44 -- спас от мусорного контейнера. Вот такие, 1992 г. рождения, с номерами.
    Нажмите на изображение для увеличения.

Название:	4A-44-back.JPG
Просмотров:	1115
Размер:	998.5 Кб
ID:	189541
    Что удивило, так это визер в форме чугунка (т.е. горшка ) с кривизной, переходящей от седлообразной (отрицательной) к сферообразной (положительной). Ну, не может быть, чтобы такое не резонировало где ни попадя! Решил снять АЧХ на верхах.

    А посему маленький дискламер.
    1. Все дальнейшие тесты, графики, вычисления не претендуют на какую-либо точность.
    2. Есть определённая надежда уверенность, что АЧХ использованного 6 мм микрофонного капсюля не слишком "кривая".
    3. Приведённые графики построены в Adobe Audition 1.5, там же был сгенерирован белый шум.
    4. Мощность, подаваемая на динамик -- около 1 Вт, расстояние до микрофона -- около 1 м.. Динамик без оформления.

    Итак -- АЧХ... Вот такой "не фонтан" вышел.
    Нажмите на изображение для увеличения.

Название:	4A-44-1-2-WN-0.png
Просмотров:	1560
Размер:	8.0 Кб
ID:	189544

    Пропитка "воробьёвкой" дала незначительные изменения, поэтому решено резать "чугунок". Резал остро отточенным ножом. После каждой "резекции" снимал АЧХ.
    Нажмите на изображение для увеличения.

Название:	4A-44-rings.jpg
Просмотров:	876
Размер:	50.6 Кб
ID:	189546
    И вот что получилось. Первый -- до, второй -- после.
    Нажмите на изображение для увеличения.

Название:	4A-44-face.JPG
Просмотров:	1890
Размер:	335.9 Кб
ID:	189547
    В результате диаметр края визера получился чуть больше 55 мм. Как и ожидалось -- это переходная зона, где один тип кривизны переходит в другой. Второй динамик (который слева, номер 1) резал уже только 2 раза.
    Вот что получилось. Красный график -- АЧХ "до", зелёный -- "после". Смещение графиков по уровню -- искусственное.
    Нажмите на изображение для увеличения.

Название:	4A-44-1-WN-1.png
Просмотров:	1459
Размер:	7.9 Кб
ID:	189549
    Нажмите на изображение для увеличения.

Название:	4A-44-2-WN-2.png
Просмотров:	1230
Размер:	7.9 Кб
ID:	189550

    Недавно вспомнил об этих экспериментах и решил продолжить: измерил резонансную и решил размять, т.к. она была за 80-90 Гц. После разминки получилось такое:
    №1 Fрез ~ 68 Гц, Qts ~ 0.7
    №2 Fрез ~ 57 - 58 Гц, Qts ~ 0.5 - 0.6
    Добротность по экспресс-методу А.Бокарёва. (по завалу АЧХ на резонансной частоте относительно "полки").
    Где-то примерно так...

  2. #21
    Завсегдатай Аватар для Nitro
    Регистрация
    02.11.2006
    Адрес
    г.Ростов-на-Дону
    Возраст
    46
    Сообщений
    2,917

    По умолчанию Re: 4А-44 -- урезаем чугунок

    Цитата Сообщение от SashaNetrusov Посмотреть сообщение
    ...У кого нить есть один ненужный динамик? Не могли бы его препарировать с фото?
    Очень хочется устройство посмотреть. Магнитная система, катушка...
    Любой?

  3. #22
    Забанен (навсегда) Аватар для SashaNetrusov
    Регистрация
    25.01.2006
    Адрес
    Екатеринбург
    Возраст
    63
    Сообщений
    3,063

    По умолчанию Re: 4А-44 -- урезаем чугунок

    Цитата Сообщение от Nitro Посмотреть сообщение
    Любой?
    Обсуждаемый в теме...

  4. #23
    Earendel Speakers
    Регистрация
    15.10.2010
    Адрес
    Санкт-Петербург
    Возраст
    29
    Сообщений
    1,748

    По умолчанию Re: 4А-44 -- урезаем чугунок

    Я не думаю что там устройство сильно отличается от 4А32. Вот его фото: http://devicemusic.ucoz.ru/publ/muze...4a_32/7-1-0-66

  5. #24
    Забанен (навсегда) Аватар для SashaNetrusov
    Регистрация
    25.01.2006
    Адрес
    Екатеринбург
    Возраст
    63
    Сообщений
    3,063

    По умолчанию Re: 4А-44 -- урезаем чугунок

    Тоже подозреваю, что с магнитной системой все нормально...

  6. #25
    Частый гость
    Автор темы

    Регистрация
    19.12.2006
    Адрес
    .by :)
    Возраст
    69
    Сообщений
    110

    По умолчанию Re: 4А-44 -- урезаем чугунок

    Цитата Сообщение от KoenCCXR Посмотреть сообщение
    Я не думаю что там устройство сильно отличается от 4А32. Вот его фото: http://devicemusic.ucoz.ru/publ/muze...4a_32/7-1-0-66
    Цитата Сообщение от SashaNetrusov Посмотреть сообщение
    Тоже подозреваю, что с магнитной системой все нормально...
    Любопытно было бы узнать, насколько нормально. Вот, например, в 4А-28 за звуковой катушкой в магнитной системе имеется ещё цинковое кольцо, и это хорошо.

  7. #26
    Лишен права ответа (до 11.11.2025)
    Регистрация
    07.01.2010
    Адрес
    г.Кемерово
    Возраст
    61
    Сообщений
    2,640

    По умолчанию Re: 4А-44 -- урезаем чугунок

    А,что может изменить цинк в магнитном зазоре МС?

  8. #27
    Добрый Аватар для Gudronov
    Регистрация
    12.11.2009
    Адрес
    Брянск
    Возраст
    57
    Сообщений
    11,791

    По умолчанию Re: 4А-44 -- урезаем чугунок

    Ржаветь не будет .

  9. #28
    Частый гость
    Автор темы

    Регистрация
    19.12.2006
    Адрес
    .by :)
    Возраст
    69
    Сообщений
    110

    По умолчанию Re: 4А-44 -- урезаем чугунок

    Цитата Сообщение от сергей дроздов Посмотреть сообщение
    А,что может изменить цинк в магнитном зазоре МС?
    Цинк -- диамагнетик, "выталкивает" магнитное поле из своего объёма и выравнивает поле в рабочем зазоре.

  10. #29
    Добрый Аватар для Gudronov
    Регистрация
    12.11.2009
    Адрес
    Брянск
    Возраст
    57
    Сообщений
    11,791

    По умолчанию Re: 4А-44 -- урезаем чугунок

    По сравнению с воздухом проницаемость у него чрезвычайно низкая, 0,999991, полю просто деться некуда, отсюда и эффект .

  11. #30
    Частый гость
    Регистрация
    01.01.2013
    Возраст
    69
    Сообщений
    395

    По умолчанию Re: 4А-44 -- урезаем чугунок

    Цитата Сообщение от GuessWho Посмотреть сообщение
    Вот, например, в 4А-28 за звуковой катушкой в магнитной системе имеется ещё цинковое кольцо, и это хорошо.
    Ну-у...? кольцо там не цинковое, а медное, причём только у самаркандских, просто процесс оцинковки ими проводился позже установки меди на керн, так сказать "совместно с железом", ЛОМО этим не страдало.

  12. #31
    Лишен права ответа (до 11.11.2025)
    Регистрация
    07.01.2010
    Адрес
    г.Кемерово
    Возраст
    61
    Сообщений
    2,640

    По умолчанию Re: 4А-44 -- урезаем чугунок

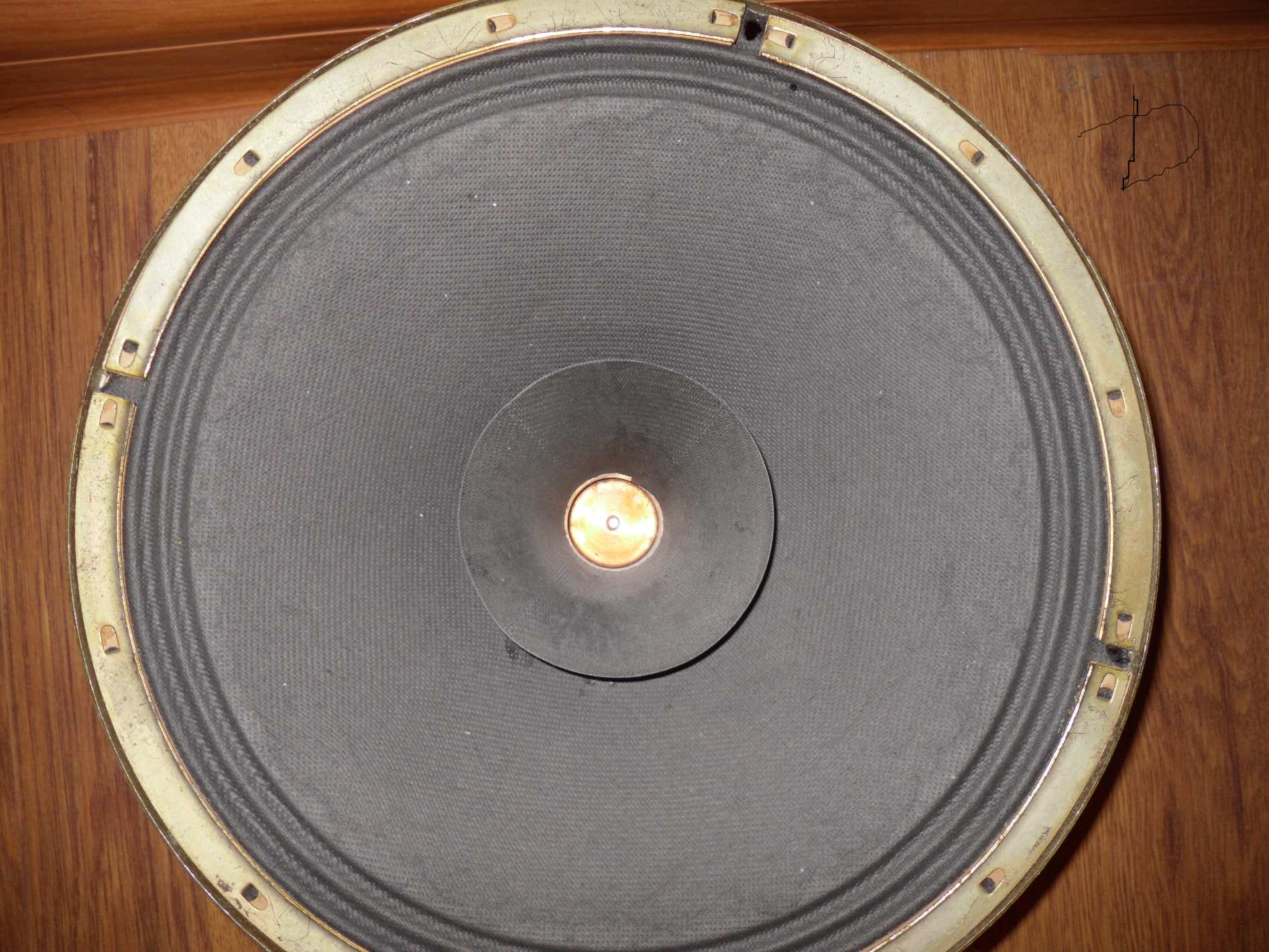

    На фото 4А28 год выпуска 1961(медь видно,оцинковки нет.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	SAM_5943.JPG
Просмотров:	253
Размер:	297.7 Кб
ID:	189960

  13. #32
    Частый гость
    Регистрация
    01.01.2013
    Возраст
    69
    Сообщений
    395

    По умолчанию Re: 4А-44 -- урезаем чугунок

    Цитата Сообщение от сергей дроздов Посмотреть сообщение
    На фото 4А28 год выпуска 1961(медь видно,оцинковки нет.
    Согласен на все 100%. А вот когда пошли в карболитовых корзинах "самаркандцы" (не один десяток прошёл через руки), то на первых образцах грешным делом думал: кончилась медь в Азии, но при рассмотрении обнаружил, что кольцо всё-таки есть, но замаскированное оцинковкой. Попытаюсь откопать фото, приложу.

  14. #33
    Частый гость
    Автор темы

    Регистрация
    19.12.2006
    Адрес
    .by :)
    Возраст
    69
    Сообщений
    110

    По умолчанию Re: 4А-44 -- урезаем чугунок

    Цитата Сообщение от Gudronov Посмотреть сообщение
    По сравнению с воздухом проницаемость у него чрезвычайно низкая, 0,999991, полю просто деться некуда, отсюда и эффект .
    Для просветления...


    Цитата Сообщение от vokivon Посмотреть сообщение
    Ну-у...? кольцо там не цинковое, а медное, причём только у самаркандских, просто процесс оцинковки ими проводился позже установки меди на керн, так сказать "совместно с железом", ЛОМО этим не страдало.
    Не помню, куда девал "экспонат", да и фотика нет под рукой, пришлось набросать.

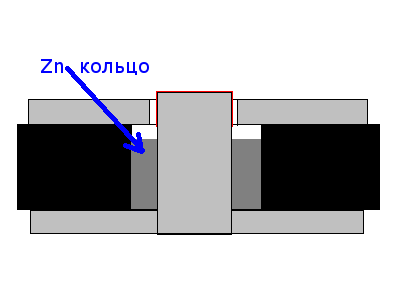

    Немного не в пропорции получилось, ну да ладно, надеюсь понятно, что к чему...
    Нажмите на изображение для увеличения.

Название:	Zn-ring.png
Просмотров:	569
Размер:	2.7 Кб
ID:	189982

  15. #34
    Лишен права ответа (до 11.11.2025)
    Регистрация
    07.01.2010
    Адрес
    г.Кемерово
    Возраст
    61
    Сообщений
    2,640

    По умолчанию Re: 4А-44 -- урезаем чугунок

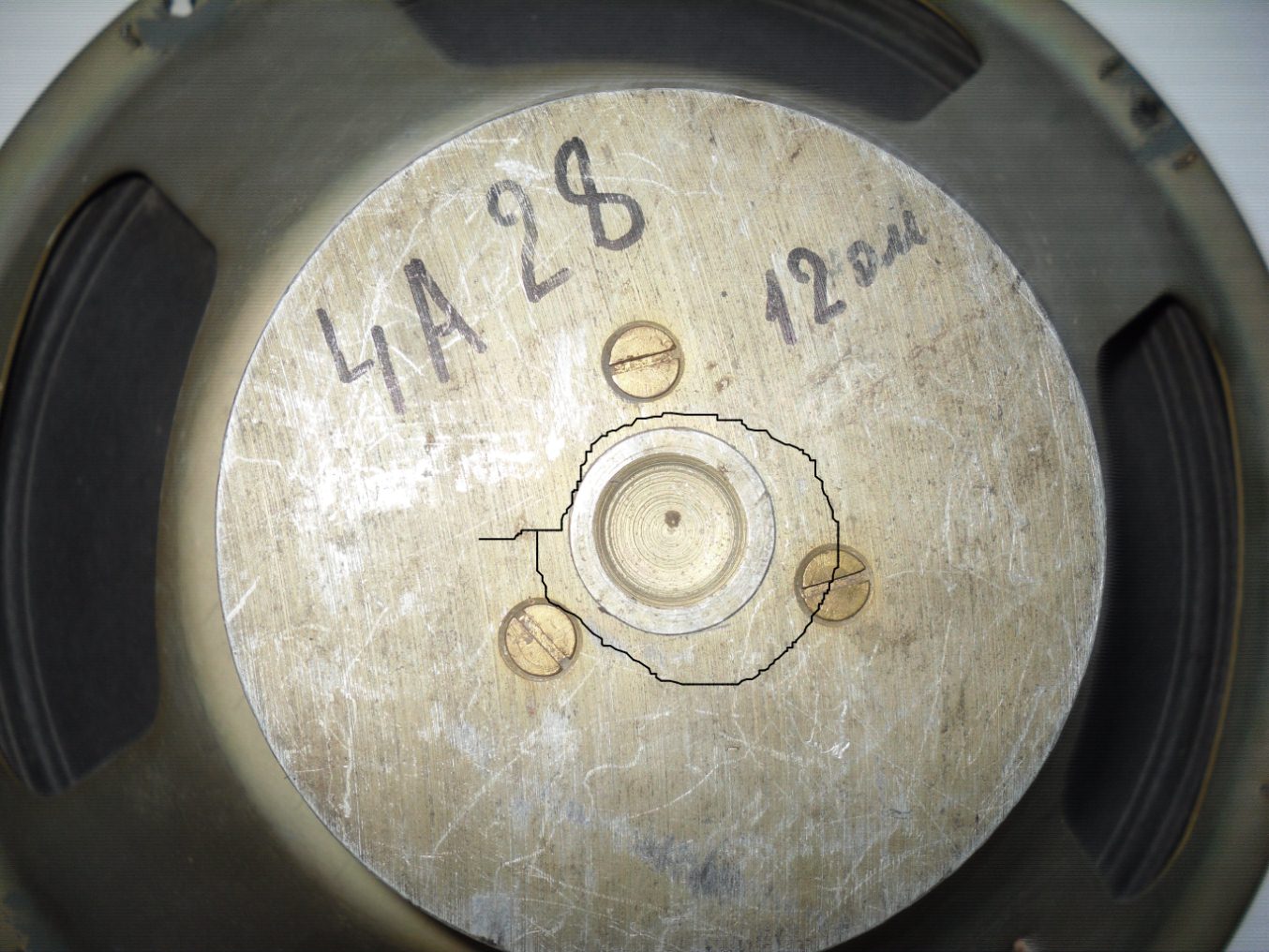

    Вот на фото обвел кружком похоже "колечко" вроде как "запрессованная" втулка?За последнее время довелось разбирать разные МС как то и не обращал внимание.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	SAM_5949.JPG
Просмотров:	206
Размер:	221.0 Кб
ID:	189983

  16. #35
    Частый гость
    Автор темы

    Регистрация
    19.12.2006
    Адрес
    .by :)
    Возраст
    69
    Сообщений
    110

    По умолчанию Re: 4А-44 -- урезаем чугунок

    Цитата Сообщение от сергей дроздов Посмотреть сообщение
    Вот на фото обвел кружком похоже "колечко" вроде как "запрессованная" втулка?За последнее время довелось разбирать разные МС как то и не обращал внимание.
    Нет, в этом месте такого не может быть, тут нужно обеспечить минимальное магнитное сопротивление, так что тут, наверное, что-то ещё "более ферромагнитное". В моем случае было именно так, как нарисовал. С поправкой на пропорции и на зазоры.
    Кстати, какой магнит у того 4А-28, что на фото?

  17. #36
    Частый гость
    Регистрация
    01.01.2013
    Возраст
    69
    Сообщений
    395

    По умолчанию Re: 4А-44 -- урезаем чугунок

    Цитата Сообщение от GuessWho Посмотреть сообщение
    Не помню, куда девал "экспонат", да и фотика нет под рукой, пришлось набросать.
    Немного не в пропорции получилось, ну да ладно, надеюсь понятно, что к чему...


    У 4А-28, как раз в том месте, где Вы предполагаете наличие "кольца", проходят три латунные винта, которые и держат магнит между двумя фланцами...там места нет!

    Уважаемый Сергей Дроздов, то что Вы обвели на фото - это место крепления (запрессовка) керна МС к внешнему фланцу, а углубление предназначено для прижима ГГ к передней панели АС при помощи струбцины (имеется у большинства КинАПов.

  18. #37
    Лишен права ответа (до 11.11.2025)
    Регистрация
    07.01.2010
    Адрес
    г.Кемерово
    Возраст
    61
    Сообщений
    2,640

    По умолчанию Re: 4А-44 -- урезаем чугунок

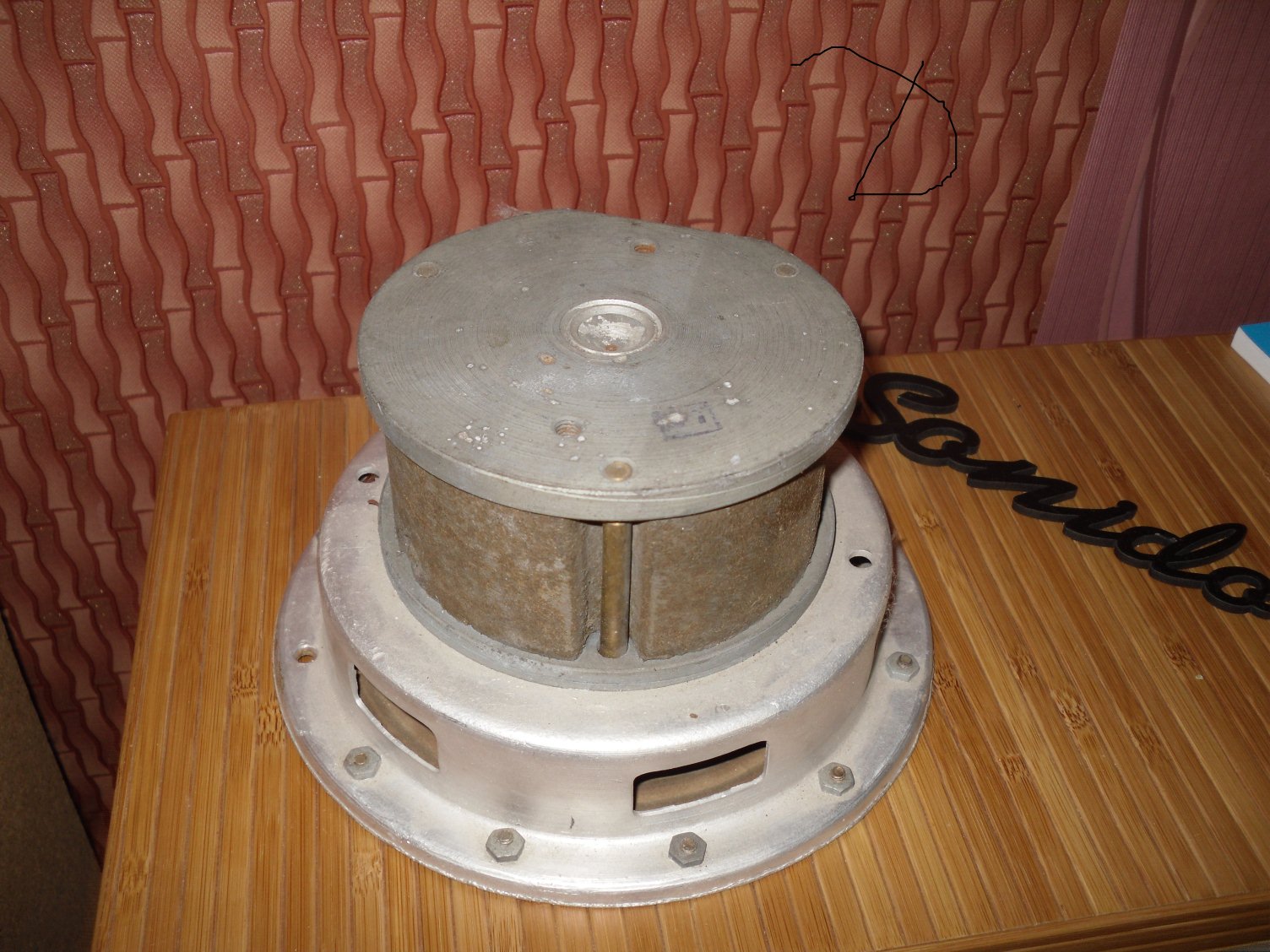

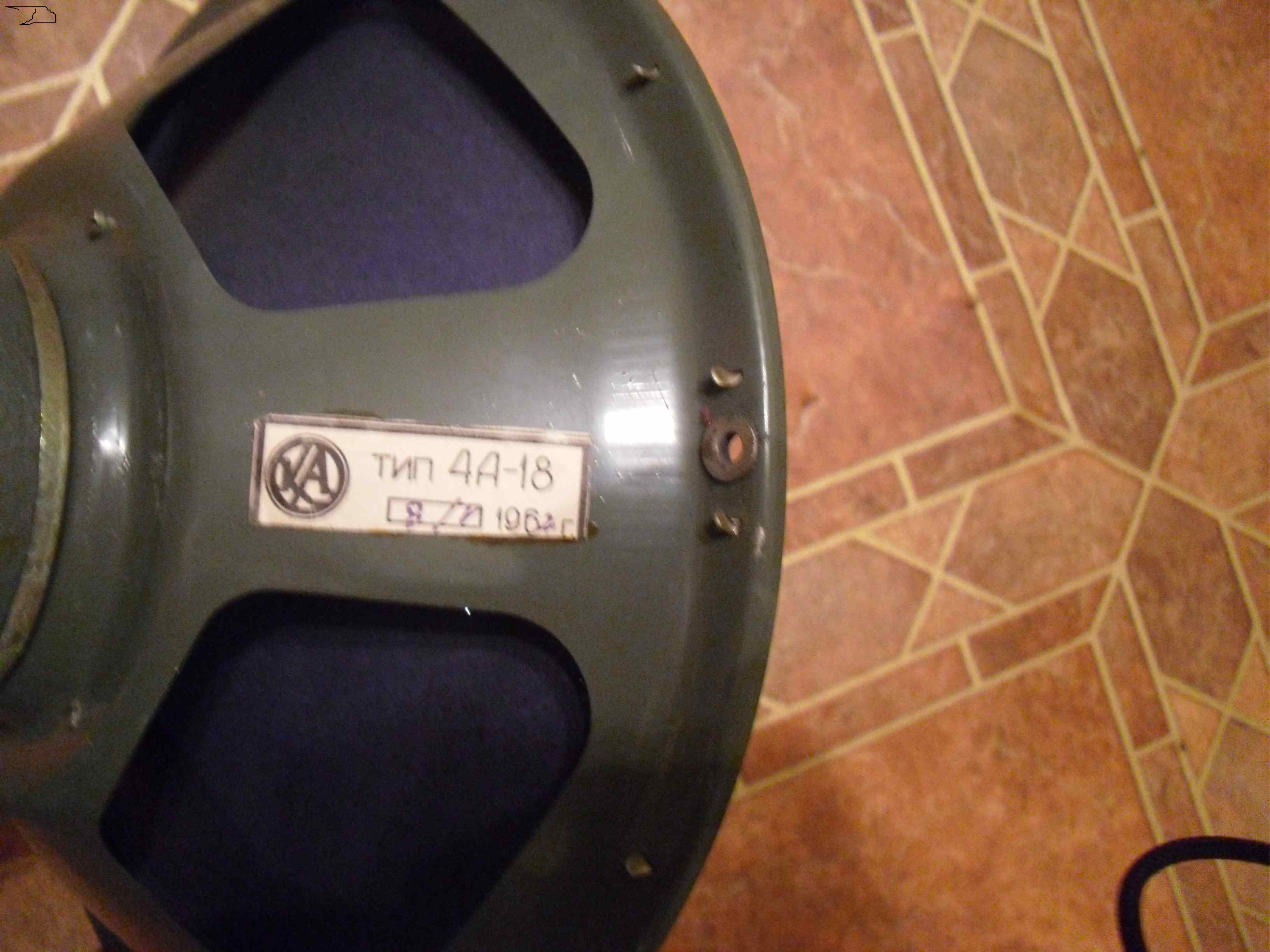

    На фото из поста№34 4а28 магнит-феррит.Да Виктор посмотрел свои фото других аналогичных(4А-18"Самарканд ну и очень редких..редких)там тоже видно место крепления керна МС.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	P1110110.JPG
Просмотров:	203
Размер:	11.8 Кб
ID:	190072   Нажмите на изображение для увеличения.

Название:	SAM_1795.JPG
Просмотров:	262
Размер:	289.7 Кб
ID:	190073   Нажмите на изображение для увеличения.

Название:	SAM_5708.JPG
Просмотров:	229
Размер:	299.3 Кб
ID:	190074

  19. #38
    Частый гость
    Автор темы

    Регистрация
    19.12.2006
    Адрес
    .by :)
    Возраст
    69
    Сообщений
    110

    По умолчанию Re: 4А-44 -- урезаем чугунок

    Цитата Сообщение от vokivon Посмотреть сообщение
    ...там места нет!
    Место там (в том динамике, который я разобрал) безусловно было. Иначе каким образом кольцо там могло находиться? Правда, я заметно исказил размеры в своём рисунке, спешил. Колечко в действительности гораздо меньше. И ещё. А не допускаете ли Вы, что эти динамики были нескольких модификаций, которые отличались конструктивно?

    ЗЫ: В процессе написания маленько поднапряг свой склероз, поискал описание конструкции и вот что получилось: вспомнилось, что конструкция МС была таки да, не клеенная, а на винтах; кольцо сидело на керне, а его диаметр ~25 мм, что вполне согласуется с внутренним диаметром кольца, а при толщине ~5-6 мм оно вполне разместится между винтами и керном. Где-то примерно так...
    Последний раз редактировалось GuessWho; 22.08.2013 в 23:06. Причина: ЗЫ:

  20. #39
    Добрый Аватар для Gudronov
    Регистрация
    12.11.2009
    Адрес
    Брянск
    Возраст
    57
    Сообщений
    11,791

    По умолчанию Re: 4А-44 -- урезаем чугунок

    Я все-таки не могу понять, какой эффект это колечко дает. Особенно, в количественном плане.
    Если это только на нем не написано:
    Нажмите на изображение для увеличения.

Название:	Zn-ring.jpeg
Просмотров:	546
Размер:	4.7 Кб
ID:	190102

  21. #40
    Частый гость
    Автор темы

    Регистрация
    19.12.2006
    Адрес
    .by :)
    Возраст
    69
    Сообщений
    110

    По умолчанию Re: 4А-44 -- урезаем чугунок

    Цитата Сообщение от Gudronov Посмотреть сообщение
    Я все-таки не могу понять, какой эффект это колечко дает.
    Ну, что тут поделать...
