Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

[Jenyok]

.
12.01.2020 года.
.
.
Апгрейд, модернизация, ремонт катушечных магнитофонов (смотри заголовок темы), а также, магнитофонов Олимп-006, Олимп-700, Олимп-701, Олимп-702, Олимп А-400.
.
Обсуждается конструкция магнитофонов и узлов, схемотехника магнитофонов и отдельных блоков.
.
Любые схемы, новые схемы модернизации магнитофонов приветствуются.
Любые печатные платы, новые печатные платы модернизации магнитофонов приветствуются.
.
Любые чертежи узлов, чертежи модернизаций узлов магнитофонов приветствуются.

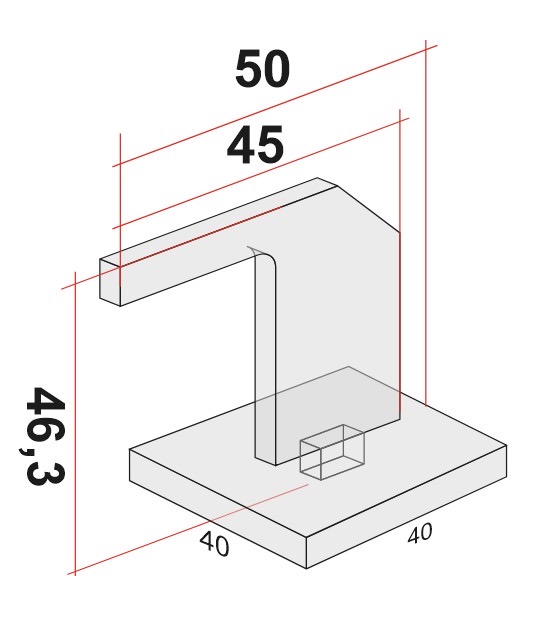

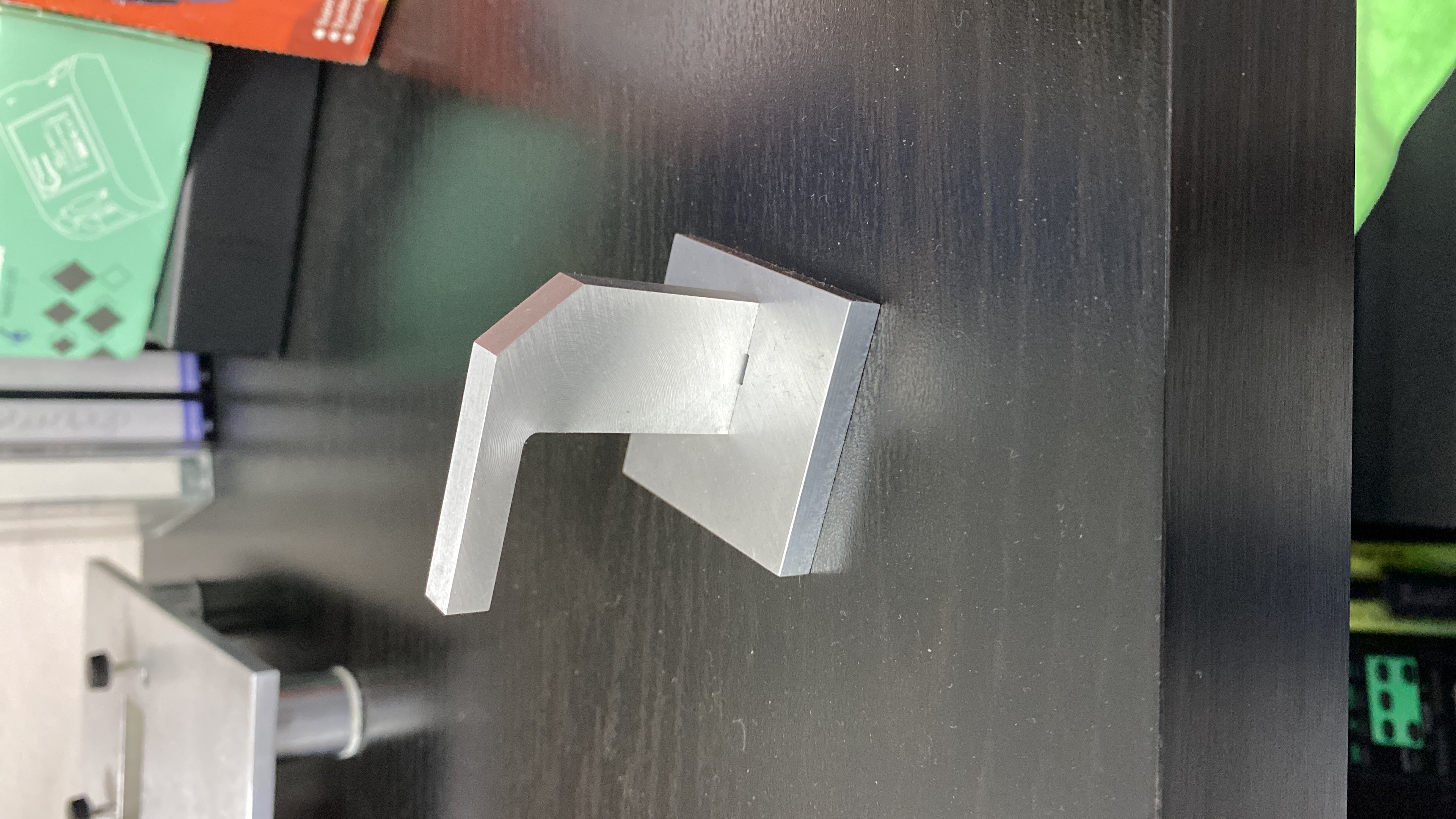

Любые чертежи новых деталей для магнитофонов приветствуются.
.
Любая документация по магнитофонам приветствуется.
Любые описания по магнитофонам приветствуются.
.
Применение любой, даже экзотической элементной базы приветствуется, в том числе высокоскоростных ОУ, качественных конденсаторов и т.д.
.
Любая другая полезная техническая и иная информация по магнитофонам приветствуется.
.
Любые ссылки на аналогичные темы в других форумах приветствуются.
.
Посты, с архивами файлов PCB , SCH , гербер файлов, смотри сообщения на форуме.
Некоторые схемы и платы выложены на форуме в нескольких вариантах, обратите на это внимание.
.
Проекты, реализованные в этой ветке.
Ссылка.
.
https://cloud.mail.ru/public/vnhr/BfCatSVWf
.
Часть дерева директорий по ссылке
(по тематике - магнитофоны с проектами схем и печатных плат (гербер файлы) для самостоятельного изготовления).
.
- Tape_Recorders
|
+- Electronika-004 - магнитофон Электроника-004 (некоторые специфичные проекты)
|
+- Olimp-003 - магнитофоны Электроника ТА1-003 , Электроника-004 , Олимп-003 (основные проекты)
|
+- Olimp-004 - магнитофон Олимп-004
|
+- Olimp-005C - магнитофон Олимп-005С
|
+- Olimp-005C-1 - магнитофон Олимп-005С-1
|
+- Idel-001 - магнитофон Идель-001
|
+- Nota-203 - магнитофон Нота-203
|
+- PCAD2006_Libraries - библиотеки компонентов САПР PCAD 2006 , используемых для магнитофонных проектах.
|
+- Multisym - схемы симуляции различных магнитофонных проектов и не только
.
и другие директории по ссылке, которые Вы смотрите и обследуете самостоятельно...

[EDDiE]

.
Jenyok, а какой у вас магнитофон?
.

[Jenyok]

.
Jenyok, а какой у вас магнитофон?
.

.
А вы с какой целью интересуетесь ?
Иносранный шпиён ?
.

[АлексейГрей]

Правильно, Jenyok, зачем вам жена? У вас симулятор есть! Дешевле и спокойней!

[Антидот]

Правильно двигатель ЗАКЛЮЧЕННЫЙ в пермалоевый экран

Потому что наводок от него при работе мама не горюй. А вовсе не для ослабления поля магнитов.

[Jenyok]

Потому что наводок от него при работе мама не горюй. А вовсе не для ослабления поля магнитов.

.
Изучайте мат часть лучше, не будьте неучем...
Для защиты от помех хватило бы обычного дешевого металла (стали),
НО почему то используют дорогой пермалой...
К чему бы это ???
Самостоятельно изучите данный вопрос, может новые знания пойдут на пользу...
.

[nvv957]

Что вы тут копья ломаете, проблему магнита в "месте Коржевского" легко посмотреть компасом, за одно и направление, куда идти с этим магнитом!

[Антидот]

Изучайте мат часть лучше

Ты гонор-то прибери, всех подряд неучами называешь. На себя посмотри.

Для защиты от помех хватило бы обычного дешевого металла (стали)

Хрен там. Если б ты не только картинки протягов кассетников постил, а реально с ними ковырялся, был бы смысл с тобой повежливее общаться. А пока - что заслужил, то и получай.

[Jenyok]

Хрен там. Если б ты не только картинки протягов кассетников постил, а реально с ними ковырялся, был бы смысл с тобой повежливее общаться. А пока - что заслужил, то и получай.

.
Опять я попал в яблочко, раз перешли на личности и начали хамить...
.
Ладно неуч, так еще НЕ воспитанный человек, полное хамло...
Откуда неучи и хамы повылазили то на форуме ???
.

Ты гонор-то прибери, всех подряд неучами называешь. На себя посмотри.

.
Посмотрел на себя, ничего плохого не углядел...
На вас посмотрел полное хамло, обычная питерская гамуза...
.


---------- Сообщение добавлено 19:57 ---------- Предыдущее сообщение было 19:54 ----------

Что вы тут копья ломаете, проблему магнита в "месте Коржевского" легко посмотреть компасом, за одно и направление, куда идти с этим магнитом!

.
Компас не даст точного измерения, если вообще компас можно использовать для измерений !?
.
А еще просто включите логику.
Зачем делают размагничивание ЛПМ и головок ? Чтобы потом применить мощный неодимовый магнит в ЛПМ ?
Но тогда никаких размагничиваний ЛПМ и головок делать НЕ надо, все равно магнит уже применен в ЛПМ...
И вот тут надо четко определится
или делаем размагничивание ЛПМ и головок, НО тогда никаких магнитов НЕ применяем в ЛПМ,
или применяем магниты в ЛПМ, НО тогда НЕ размагничиваем ЛПМ и головки. Зачем все это в последнем случае ? все равно магнит уже применен в ЛПМ и размагничивание НЕ даст никаких результатов...
.
Вот посмотрите по ссылке ниже, хотя бы одну лекцию, далее по тексту написано, что посмотреть для начала...
Особенно посмотрите про магниты и магнитные поля.
.
https://cloud.mail.ru/public/oG3p/B3nSVdJsS
.
Новая теория электричества и не только...
.
Мой друг, Александр Анищенко, к сожалению, уже покойный...
.
Александр Михайлович Анищенко 21.04.1962 - 20.01.2023 года.
.
Посмотрите хотя бы это видео...
.
"А.М.Анищенко - лекция 10 - Электричество просто о простом (2019) - Глобальная волна.mp4"
.
Примерно с 26 минуты ВНИМАТЕЛЬНО послушайте профессора МЭИ, тоже уже, к сожалению, покойного.
Посыл профессора МЭИ такой, "мы НЕ знаем и НЕ понимаем что такое электричество, НО электрические машины мы считать умеем".
.
Господа вопрос простой...
Если Вы НЕ знаете и НЕ понимаете что такое электричество, ТО что и как Вы считаете в электрических машинах ?
.
У Александра по ссылке много интересных лекций, новый взгляд на электричество и не только...
.

[nvv957]

Компас не даст точного измерения, если вообще компас можно использовать для измерений !?

Так и не надо им точного измерения в тракте, оно же от "лукавого". А вот неодим магнит, с таблетку аспирина и компас, наглядно покажут поле магнита и расстояние.

[Jenyok]

Смотрю, народ активно моими платами барыжит, которые выложены бесплатно, безвоздмездно, т.е. даром в общедоступном хранилище...
А когда народец называешь барыгами, почему то обижаются !?
.
https://www.avito.ru/turgoyak/kollek...jt9eokkKD8AAAA
.
https://www.avito.ru/chelyabinsk/aud...jt9eokkKD8AAAA
.
https://www.avito.ru/krasnodar/audio...jt9eokkKD8AAAA
.
https://www.avito.ru/volgograd/audio...jt9G31xfD8AAAA
.
https://www.avito.ru/saratov/audio_i...jt9I4amRT8AAAA
.
https://meshok.net/item/314161774_%D...B0%D0%BB%D0%B8
.

[Антидот]

раз перешли на личности и начали хамить

Ещё раз - на себя обрати внимание. Кто тут на всех ярлык неуча стал навешивать? Это, по-твоему, вежливое общение?

Посмотрел на себя, ничего плохого не углядел

Своё говно не пахнет?

[EDDiE]

.
А вы с какой целью интересуетесь ?
Иносранный шпиён ?
.

.
стесняетесь назвать марку вашего магнитофона?
.

[Pyku_He_oTTyda]

А когда народец называешь барыгами, почему то обижаются !?

"Народец" это через губу, свысока, по московски?
Продавцы плат взяли общедоступные гербера, заказали, купили деталей, спаяли, вложили в это свои деньги. За свой труд хотят деньги приумножить.
Гербера доступны для всех.
Они же не файлы Ваши распродают, а приложили усилия для производства товара.
Что Вам мешает зарабатывать также?
Каких кар Вы хотите для этих продавцов?
Почему решили, что платы по Вашим свободно выложенным герберам?

[Jenyok]

"Народец" это через губу, свысока, по московски?
Продавцы плат взяли общедоступные гербера, заказали, купили деталей, спаяли, вложили в это свои деньги. За свой труд хотят деньги приумножить.
Гербера доступны для всех.
Они же не файлы Ваши распродают, а приложили усилия для производства товара.
Что Вам мешает зарабатывать также?
Каких кар Вы хотите для этих продавцов?
Почему решили, что платы по Вашим свободно выложенным герберам?

.

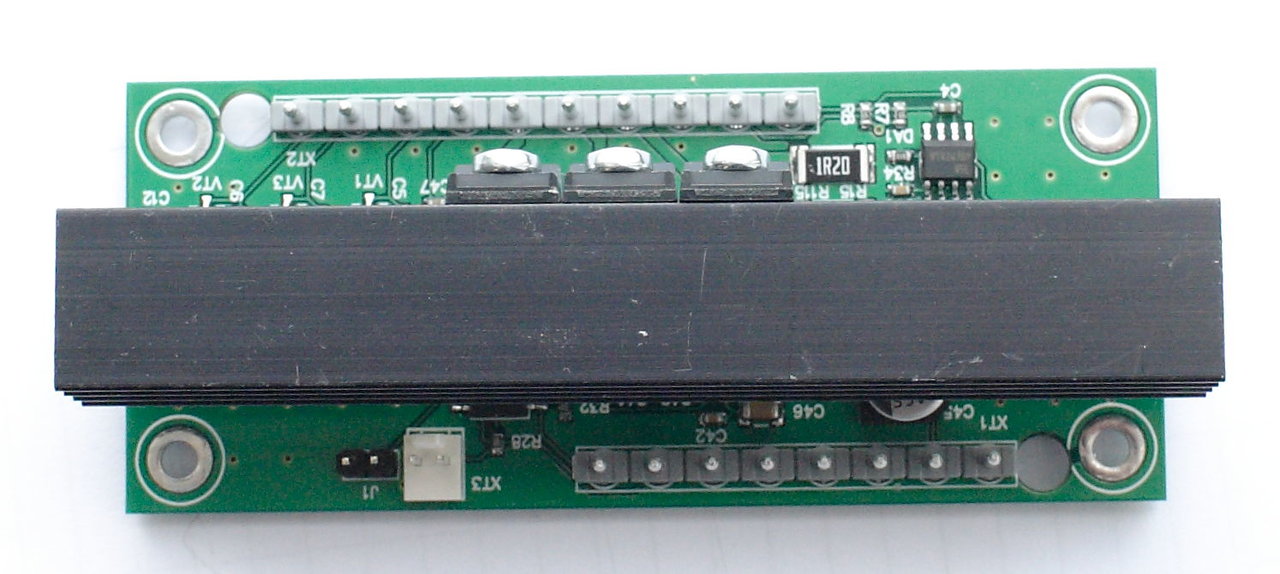

Оставлю без комментариев, просто приложу картинку.
Вот так просто и со вкусом присваивают авторство...
.

.

---------- Сообщение добавлено 04:46 ---------- Предыдущее сообщение было 04:30 ----------

Так и не надо им точного измерения в тракте, оно же от "лукавого". А вот неодим магнит, с таблетку аспирина и компас, наглядно покажут поле магнита и расстояние.

.
А еще просто включите логику.
Зачем делают размагничивание ЛПМ и головок ? Чтобы потом применить мощный неодимовый магнит в ЛПМ ?
Но тогда никаких размагничиваний ЛПМ и головок делать НЕ надо, все равно магнит уже применен в ЛПМ...
И вот тут надо четко определится
или делаем размагничивание ЛПМ и головок, НО тогда никаких магнитов НЕ применяем в ЛПМ,
или применяем магниты в ЛПМ, НО тогда НЕ размагничиваем ЛПМ и головки. Зачем все это в последнем случае ? все равно магнит уже применен в ЛПМ и размагничивание НЕ даст никаких результатов...
.

[Борисыч44]

Немного про Э/О003 - их не зря называли шумными - в сравнении с Акаянами(стальное шасси и ЭМ расположен далеко и перпендикулярно головкам) они действительно шумели и "катали камни"(( - это как раз следствие воздействия м.п. от ЭМ прижима, размагничивание всего вокруг не помогало(!!), в о004 были заменены тяга и болт этого ЭМ на немагнитные - вопросов по поводу шума сразу стало значительно меньше. Про искажения по 2й гармонике вопросов ни у кого и не возникало т.к. её не измеряли(!) - в ГОСТе и буржуйских стандартах измеряли только 3ю гармонику селективным вольтметром - считалось, что она основная во всем спектре при (нормальной) магнитной записи.. но наличие чётных гармоник говорит о несимметрии процесса записи - они есть практически во всех магнитофонах, какой бы симметричный ГСП не был применён внешние м.п. поля ни кому экранировать ещё не приходило на трезвую голову!)).
Даже спрятать ГС в экран многие производители "ленились", а именно она первая фиксирует внешние постоянные м. поля на ленте, ГЗ уже получает намагниченную ленту нарушающую симметрию процесса записи, ГВ может быть трижды экранирована и размагничена, но ей уже достается фонограмма с постоянным полем(((( вот и имеем избыточный шум и все остальные прэлести.....

Для энтузиастов "магнитов" не буду разубеждать - делайте как считаете нужным....

[EDDiE]

Даже спрятать ГС в экран многие производители "ленились", а именно она первая фиксирует внешние постоянные м. поля на ленте, ГЗ уже получает намагниченную ленту нарушающую симметрию процесса записи, ГВ может быть трижды экранирована и размагничена, но ей уже достается фонограмма с постоянным полем(((( вот и имеем избыточный шум и все остальные прэлести.....

Где же, Вы, Борисыч44, были 50-60 лет назад?

[Jenyok]

Для энтузиастов "магнитов" не буду разубеждать - делайте как считаете нужным....

.
Золотые слова...
Неучи пусть учатся на своих ошибках...
.

[Борисыч44]

Где же, Вы, Борисыч44, были 50-60 лет назад?

В д. садике)))

---------- Сообщение добавлено 12:52 ---------- Предыдущее сообщение было 12:45 ----------

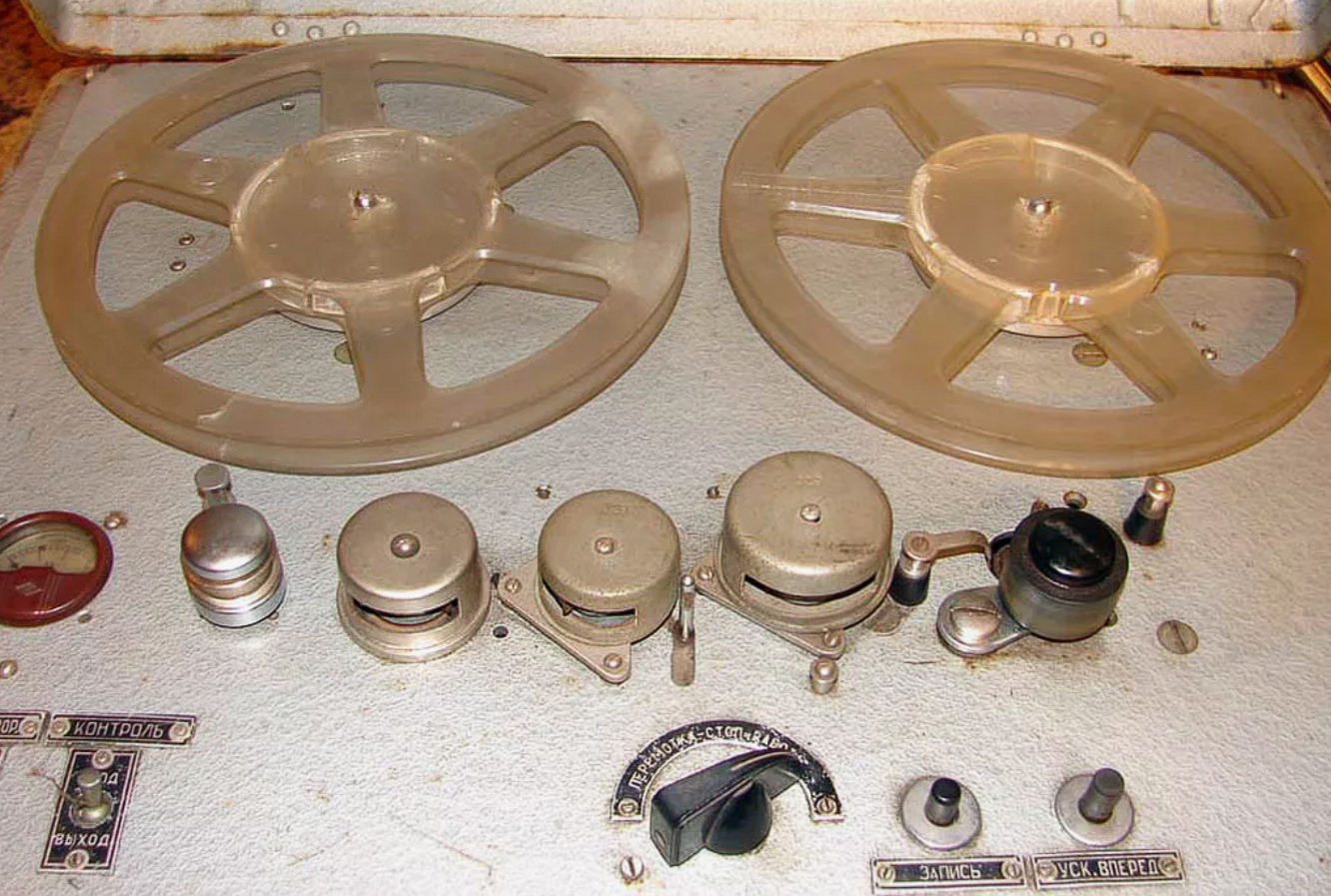

Кстати, один из первенцев - все(!) головки в экранах)) и из"магнитов" только индикатор .....

[S.M.S]

Все же хочу попробовать в УВ Эл-004, хоть и с АЛИ , пришли прям так цивильно с панелями.

УВ с полевиками на входе.

[Jenyok]

Что за ОУ ?
