Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

[lakonas]

В связи с изменением правил размещения объявлений в разделе форума «Толкучка» ушла в небытие, достаточно большая часть технической информации по осциллографам Tektronix 24ххх и всему что с ними связано (не говоря об отзывах по результатам продаж) . Т.к. постоянно получаю довольно много однотипных вопросов по этим приборам и что с ними связано, и из-за недостатка времени на полноценные ответы всем обращающимся, решил разместить здесь основную техническую информацию (параметры, работа, ремонт):
Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.
(коммерческие и прочие не связанные с техникой вопросы попрошу только в личку, дабы тема не была закрыта!
Технические вопросы и ответы приветствуются!)

«Историческая» справка:
Первые приборы аналоговой серии 24хх появились на рынке в 1983 году и выпускались до конца 90-х. Приборы были реальным прорывом в применении специализированных ИС высокой степени интеграции в осциллографии. Специально для широкополосных осциллографов был разработан комплект гибридных и полупроводниковых ИС в составе которого:

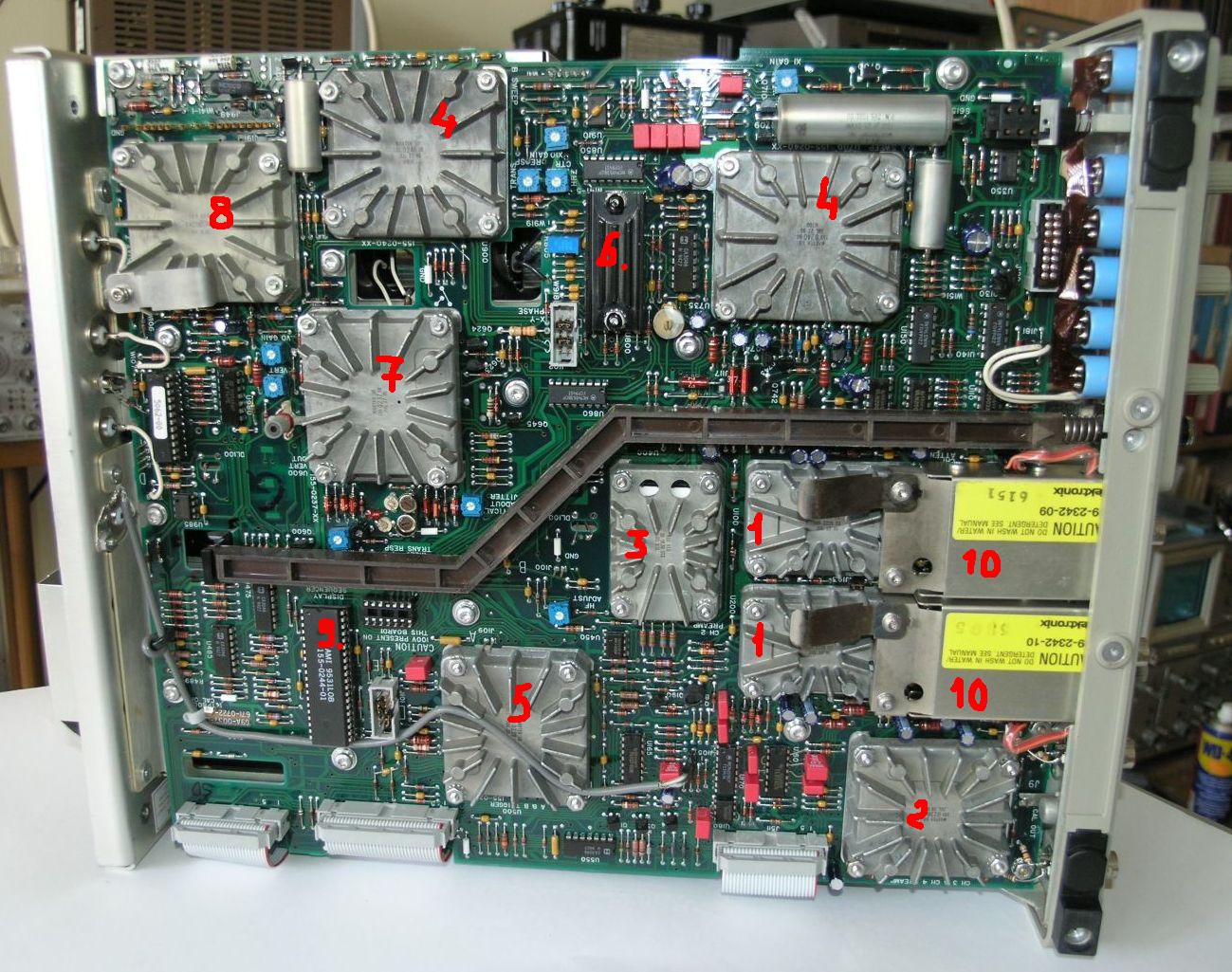

1.-входной усилитель 155-0235-хх ,
2.-сдвоенный усилитель доп.каналов 155-0238-00
3.-коммутатор каналов 155-0236-00
4.-развертка 155-0240-00 (дополнительная маркировка разбраковки U700 и U900)
5.-синхронизатор 155-0239-хх
6.-оконечный усилитель Х 155-0241-хх
7.-оконечный усилитель Y 155-0237-xx
8.-оконечный усилитель Z 155-0242-xx
9.-управление режимами отображения 155-0244-хх
10.- входные аттенюаторы. Выполнены по толстопленочной технологии в виде отдельных модулей, коммутация – поляризованные реле, на этапе производства используется лазерная подгонка элементов (также она широко используется и в других ИС).
*хх – в период выпуска было несколько модификаций

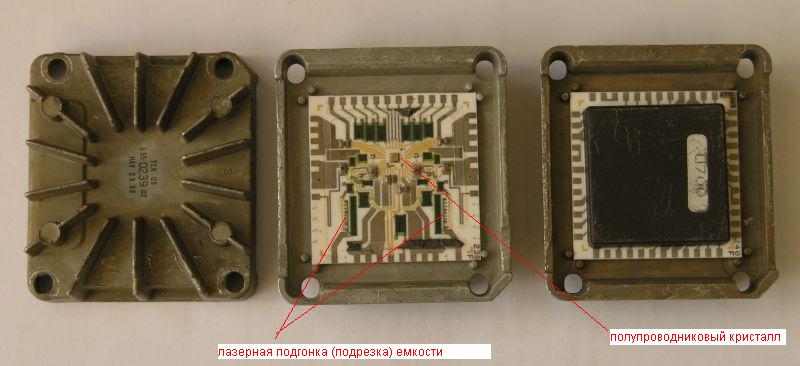

На разработку данного комплекта по разным источникам Тектроникс потратил от 7 до15 млн.USD. Основой ГИС является ПП кристалл, со степенью интеграции несколько тысяч активных элементов, расположенный на керамической подложке вместе c элементами внешней «обвязки» и элементами требующими подстройки (лазерной подгонки) на стадии производства. Керамическая подложка закреплена на корпусе-радиаторе вместе с которым и устанавливается в контактную панель.

Первоначально линейка приборов была анонсирована как 150МГц (модель 2445) и 300МГц (2465), в процессе развития серии появляются приборы 250МГц (2455А,2455В),350МГц (2465А, 2467), 400МГц (2465В, 2467В). Приборы 150МГц (2445В), переходят в 200 МГц (2445В), а приборы 250 МГц (2455А, 2455В) практически и не выпускаются. В семействе присутствуют приборы 2467х имеющие уникальную трубку с МКП (микроканальными пластинами). Также семейство обрастает вариантами исполнения (options - опциями):
основными
01 -4 1/2 разрядный автоматический вольтметр (DMM, True RMS AC Volt & Current)
05 – система измерения ТВ сигналов
06 – частотомер/таймер/триггер
09 - частотомер/таймер/триггер, 17бит анализатор
10 – интерфейс GPIB IEEE 488, для полуавтоматических измерительных систем
дополнительными (приведены выборочно)
11 – питание активных пробников (разъемы на задней панели)
22 – два дополнительных пробника в комплекте
1R-стоечный вариант
А1- евровилка, 220В/16А,50Гц
М5 – 2 года гарантия (ремонт) + 9 калибровок
Возможно было комплектование опциями под заказ (набор опций 2А,3А,4А – две, три, четыре опции из списка) или выбор уже стандартно укомплектованных приборов серии Special Edition (например 24ххCTS – 09,10,22; 24ххDMS -01,09,10,22; 24ххDVS- 01,05,09,10,22). Некоторые опции взаимоисключающие, одновременная их установка не возможна (например 09 и 11).

Т.к. в основе всего семейства лежит один и тот же комплект микросхем, то не существует кардинальных отличий и в конструкции приборов. При этом существовало довольно много модификаций отдельных узлов, но основной принцип распределения по узлам: основная плата осциллографическая, узел контроллера (процессора), узел передней панели, высоковольтный блок, блок питания сохранен во всем семействе, что позволяет в некоторых случаях использовать узлы даже из разных комплектов.

По техническим параметрам приборы полностью соответствуют и даже превосходят уровень выпускаемых сегодня аналоговых осциллографов. В значительной степени это объясняется применением специализированных ИС, разрабатывать которые по нынешним временам в связи с бурным развитием цифровой осциллографии не целесообразно (да и не рентабельно). По структуре прибор представляет собой классический двухканальный осциллограф Y1 и Y2 (2мВ/дел-5В/дел ), с двумя дополнительными каналами Y3 и Y4 (имеют только два коэффициента отклонения 0,1В/дел и 0.5В/дел) образованными из входов внешней синхронизации, две развертки А и В (с режимом задержанной развертки и двойной задержанной развертки), стандартно все модели имеют отображение знаковой информации на экране ЭЛТ и маркерные измерения. Характерным также является полное электронное управление всеми режимами работы прибора от микропроцессора, включая и плавные регулировки.

(продолжение следует https://forum.vegalab.ru/showthread....=1#post1403730 )

Во вложении ниже приведены данные с параметрами из каталогов
Каталог 2445/2465
Каталог 2445А/2455А/2465А/2467
Каталог 2445В/2455В/2465В/2467В

Tektronix 2445 2465 catalog black.pdf
Tektronix 2445A, 2465A catalog.pdf
Tektronix 2445B 2465B 2467B broshure.pdf

[Wired]

вопрос есть, так а в чем различие 150 и 200 МГц версиями приборов одной серии?
и можно ли "разогнать" 150МГц до 200?

[lakonas]

вопрос есть, так а в чем различие 150 и 200 МГц версиями приборов одной серии?
и можно ли "разогнать" 150МГц до 200?

Если речь идет о 2445В, то все приборы с номерами от В050000 и выше однозначно имели 210-220МГц ( поэтому Тек со временем и изменил маркировку на 200МГц). Более ранние номера 2445В и все 2445, 2445А настраиваются гарантировано на 180-190МГц без доработок. Отличие их от более высокочастотных собратьев, в том что упрощена топология основной платы, изъяты некоторые коррекции. В более ранних выпусках иногда использовались отбраковки входных аттенюаторов и микросхем тракта Y, которые не проходили для 246хх. Так что реально такой разгон вполне возможен.

[Wired]

Ок пасибо, у меня как раз 2445B и номер вьіше Вами указанного, Что там можно сделать?

[lakonas]

Ок пасибо, у меня как раз 2445B и номер вьіше Вами указанного, Что там можно сделать?

Для начала понадобится поверенный генератор И1-15 , диэлектрическая отвертка и с помощью 4-х элементов ВЧ коррекции около оконечного усилителя Y


отрегулировать ПХ по времени нарастания не более 1, 75нс и с выбросом не более 5%. Например так (в конкретном случае полоса пропускания 350/1,52нс=230MГц):

[lakonas]

Основные ТТ характеристики (выборочно на примере 2445)

Портативный четырехканальный осциллограф с полосой пропускания 150МГц.Каналы СН1 и СН2 с калиброванными коэффициентами отклонения от 2мВ/дел до5В/дел. Входной импеданс может быть выбран из двух значений 1Мом/15пФ, или внутренние 50Ом. Тип входа для 1Мом может быть открытый (DC) или закрытый(АС). Каналы СН3 и СН4 имеют два калиброванных коэффициента отклонения 0,1В/дели 0,5В/дел. Входной импеданс СН3 и СН4 1Мом/15пФ с открытым входом (DС). Схема запуска обеспечивает устойчивую синхронизацию во всем рабочем диапазоне частот вертикального тракта.

Тракт горизонтального отклонения имеет коэффициенты отклонения развертки от 1,5с/дел до 1нс/дел. Режимы работы горизонтального тракта: основнаяразвертка А, задержанная развертка В, двойная задержанная развертка В, развертка А подсвеченная задержанной разверткой В и канал СН1 (в режиме Х-Y).

На экране ЭЛТ отображается информация о коэффициентах отклонения по вертикали и горизонтали, значения уровня синхронизации, результаты ∆t и ∆V измерений, а также дополнительная информация.

Прибор предназначен для эксплуатации в диапазоне рабочих температур -15°С - 55°С. По условиям эксплуатации соответствует стандарту MIL–T-28800C (военному ) тип III, класс3, вариант С. Время прогрева20мин.

ПАРАМЕТРЫ ТРАКТА Y:
Коэффициенты отклонения СН1 и СН2 2мВ/дел – 5В/дел с шагом 1-2-5,11положений, дополнительно плавная не калиброванная регулировка (на 5В/дел до 12,5В/дел);
Погрешность коэффициентов отклонения ±2% (во всем диапазоне температурнеболее ±3%);
Погрешность ∆V измерений не более ±1,5% (во всем диапазоне температур не более ±2,5%);
Полоса пропускания:
-коэфф.отклонения 2мВ/дел 0-80МГц (время нарастания ПХ не более 4,4нс);
-коэфф.отклонения 5мВ/дел-5В/дел 0-150МГц(время нарастания ПХ не более 2,33нс)
(во всем диапазоне температур не менее 0-100МГц);
Параметры входов 1МΩ: 1Мом±0,5%;
Входная емкость: 15пФ±2пФ;
Максимальное входное напряжение 400В (DС+ пиковое АС), 800В(пиковое АС 10кГц и ниже);
Параметры входов 50Ом (только DC): 50Ом±1%;
Максимальное входное напряжение 5В rms (0,5W*cек);
Максимальная чувствительность при каскадировании каналов 400мкВ/дел± 10% DС-50МГц;
(выход канала СН2 SIGNAL OUTPUT на вход канала СН1 /DС 50Ω,коэффициенты отклонения СН1 и СН2 2мВ/дел)

Коэффициенты отклонения СН3 и СН4 0,1В/дел и 0,5В/дел
Погрешность коэффициентов отклонения СН3 и СН4 ±10%
Полоса пропускания 0-150МГц(время нарастания ПХ не более 2,33нс);
Параметры входов : входное сопротивление 1Мом±1%;
Входная емкость: 15пФ±3пФ;
Максимальное входное напряжение 400В (DС+ пиковое АС), 800В(пиковое АС 10кГц и ниже).

ПАРАМЕТРЫ ТРАКТА X
Диапазон коэффициентов развертки А 1с/дел до 10нс/дел с шагом 1-2-5 25положений, растяжка х10 минимальнаяразвертка 1нс/дел, регулировка плавно до 1,5с/дел;
Диапазон коэффициентов развертки В 50мс/дел до 10нс/дел с шагом 1-2-521положение, растяжка х10 минимальная развертка 1нс/дел;
Погрешность коэффициентов развертки не более ±2% (во всем диапазоне температурне более ±2,5%);
Погрешность ∆t измерений не более ±1,5%;
Полоса пропускания в режиме ХY 0-3МГц;

СИНХРОНИЗАЦИЯ
Чувствительность синхронизации для СН1 и СН2 (при типах входа):
DC 0,35дел0-50МГц, 1дел до 150МГц,1,5дел до 250МГц и в режиме суммирования ADD;
NOISEREJ 1,2дел 0-50МГц, 3дел до150МГц, 4,5дел до 250МГц и в режиме суммированияADD;
AC 0,35дел60Гц-50МГц, 1дел до150МГц, 1,5дел до 250МГц и в режиме суммирования ADD;
HF REJ 0,5дел 0-30КГц;
LF REJ 0,5дел 80КГц-50МГц,1дел до150МГц, 1,5дел до 250МГц и в режиме суммирования ADD;
Чувствительность синхронизации для СН3 и СН4: 1/2 от значений основных каналов.

ПАРАМЕТРЫ ТРАКТА Z
Диапазон частот канала 0 - 2 МГц (+2В полное гашение);
Диапазон входных напряжений ±25В пиковое;
Входное сопротивление канала 9КОм±10%.

ПАРАМЕТРЫ КАЛИБРАТОРА
Период сигнала калибровки в зависимости от переключателя A SEC/DIV 200нс до 200мс ±0,1%;
Напряжение сигнала калибровки 1Мом -0,4В± 1%, 50Ом - 0,2В±1,5%.

ОБЩИЕ ПАРАМЕТРЫ
Тип ЭЛТ – однолучевая, 80ммх100мм (8х10 делений),16кВ;
Напряжение питающей сети-220 В 48-440Гц ,115 В 48-440 Гц;
Потребляемая мощность-140 ВА;
Габаритные размеры -160 (190 с портфелем) Х 330 Х 434 с крышкой (505 с ручкой при переноске) мм;
Масса-9,3 кг (с комплектом 10,2кг).

Инструкция оператора 2445:Tektronix 2445 OM.pdf

Инструкция оператора 2465:Tektronix 2465 OM.pdf


(продолжение следует https://forum.vegalab.ru/showthread....=1#post1406903)

[LoneWolf_SPb]

А почему решили ограничиться только серией 24ХХ? Есть еще неплохие цифровые аппараты, о них тоже не мешало бы поподробнее...

[lakonas]

А почему решили ограничиться только серией 24ХХ? Есть еще неплохие цифровые аппараты, о них тоже не мешало бы поподробнее...

Наверное больше потому, что "нельзя объять необъятное" .... Возможно доберемся и до цифровых (если конечно же будут вопросы)... Что касается аналоговой 24хх серии, то по-моему субъективному мнению (подкрепленному опытом разработчика, горячо мною любимых, советских С1-ххх) это вариант заслуживающий наибольшего внимания из предлагаемых сегодня на рынке аналоговых приборов, да и "ширпотребовских" цифровых.

[boatsman]

вариант заслуживающий наибольшего внимания

Это да, рука не подымается продавать 2465В, даже после обретения ЛеКрой 9354ТМ... Одно другого не заменяет.

"нельзя объять необъятное"

Точно, если взяться описывать все неплохие аппараты, очень скоро наступит старость

Жалко инфу из толкучки. Очень много полезного было.

[LoneWolf_SPb]

Offтопик:

Это да, рука не подымается продавать 2465В,

Тогда надо его подарить... я даже знаю, кому.

[caleb1]

А в будующем будет подобное описание про другие модели других фирм осциллографов ? на пример тот же лекрой, филипс или даже наши отечественные модели,теже 112тые, даже простой истории про них уже было бы интерестно почитать

[lakonas]

А в будующем будет подобное описание про другие модели других фирм осциллографов ? на пример тот же лекрой, филипс или даже наши отечественные модели,теже 112тые, даже простой истории про них уже было бы интерестно почитать

В этой теме только 24ххх и все что с ними связано ... в других можно обсудить и модели других фирм, было бы время

[boatsman]

Offтопик:

надо его подарить... я даже знаю, кому.

Персонально тебя - ловлю на слове, самовывоз из Москвы, в нагрузку Хьюлетт 1725А, с одним раскрученным каналом и неработающей задержанной разверткой, документация и на бумаге и в электронном виде, как сервисная так и пользовательская, два пробника Хьюлетт 10441а, с запасными тушками (1М с кондером в гильзе), бонус - Флюк 83 1-й серии с родными концами и легкой попкой с дисплеем (упал на Ижорском трубном и потерял лапку ЖК дисплея, но кажет и работает). Две недели все действительно.

[LoneWolf_SPb]

Offтопик:
Сегодня в 5 утра вернулся из Москвы, хдеш ты раньше был?
Хьюлетт мне не нужен, мультиков дома аж два, хотя 83-й - классный агрегат!

[lakonas]

Различия между 2465 и 2465А (официальные):

- пробники P6131 (300МГц 1:10 10Мом/10,8пФ) заменены на P6136 (350МГц 1:1010Мом/10,8пФ);
- введена функция автопоиска (AUTOSETUP);
- введена память для нескольких состояний передней панели;
- введена возможность защиты памяти состояний передней панели;
- курсорные измерения на задержанной развертке B;
- введен программный счетчик времени наработки;
- расширена полоса пропускания (с 300МГц - 2465 до 350МГц - 2465А);
- время нарастания уменьшилось с 1,17нс до 1нс (для 2465А);
- 2мВ/дел в полной полосе на кончике пробника (для обеспечения этого Тектроникс предлагает специальную конструкцию контрольной точки на ПП);
- введена возможность измерений с опцией СТТ (06/09) на задержанной развертке.

"Другие" различия:

- убрана оцифровка переключателей время/дел и В/дел
(их значения отображаются только на экране ЭЛТ, соответственно если при работе необходимо погасить знаки на экране, то ручки получаются только больше-меньше, как в современных цифровых приборах.Но например в 24ххА на задней стенке установлен разъем STEP/AUTO для управления/переключения сохраненных установок прибора по кругу в полном объеме, что не возможно в 24хх из-за того , что время/дел и В/дел имеют жесткую механическую привязку к положению ручки);
- ручки регулировки яркости получились со взаимовлияющим управлением от процессора и оператором
(следствие - неоднозначность значения уровня яркости и положения ручки потенциометра яркости, особенно после автопоиска, когда уровень яркости устанавливает процессор, а ручка регулировки механически стоит в каком-нибудь крайнем положении, для ручной регулировки необходимо отвернуть ручку от крайнего положения и потом поставить в нужное)


Изменения между 2465A и 2465B:

- пробники P6136 (350МГц 1:10 10Мом/10,8пФ) заменены на P6137 (400МГц 1:1010Мом/10,8пФ);
- расширена полоса пропускания (с 350МГц – 2465А до 400МГц – 2465В);
- время нарастания уменьшилось с 1нс до 0,875нс (для 2465В);
- введен параметрический измеритель: дополнительная кнопка с маркировкой " MEASURE" (ИЗМЕРЕНИЕ) на передней панели. Нажав "MEASURE" и одну из дополнительных кнопок с номерами, вокруг кнопок вертикальных режимов,можно автоматически измерить один из наиболее часто используемых параметров:
-частота;
-длительность импульса;
-время нарастания;
-время спада;
-временной интервал между А и B;
-напряжение.

Данные отличия справедливы и для приборов 2445-2445А-2445В, 2455А-2455В, кроме полосы пропускания и времени нарастания.


Инструкция оператора 2445A 2455A 2465A: Tektronix 2445A 2455A 2465A OM.pdf

Инструкция оператора 2445B 2455B 2465B: Tektronix 2445B 2455B 2465B OM.pdf

[Анатолий_В]

Жалко инфу из толкучки. Очень много полезного было.

Вот старая ветка. Там папка с рисунками отдельно. Называется Ris

[lakonas]

Вот старая ветка. Там папка с рисунками отдельно. Называется Ris

Спасибо!!! Здесь действительно большая часть, старой ветки.

[boatsman]

Да, большая часть.

[Анатолий_В]

Пожалуйста! Есть еще пара веток в которых кое что по этим аппаратам. И есть мануалы разные. Но хорошо ли мануалы тут выкладывать? Они не маленькие. Не будет ли их выкладывание нарушением прав Тектроникса?

[boatsman]

Думаю, не будет. Однако, хостинг не резиновый. Если мы все выложим все имеющееся, это будет наш последний....
