Олимп А400 (есть фото)

[Игорь-Калуга]

Итак Олимп А400 94 год выпуска.

[Игорь-Калуга]

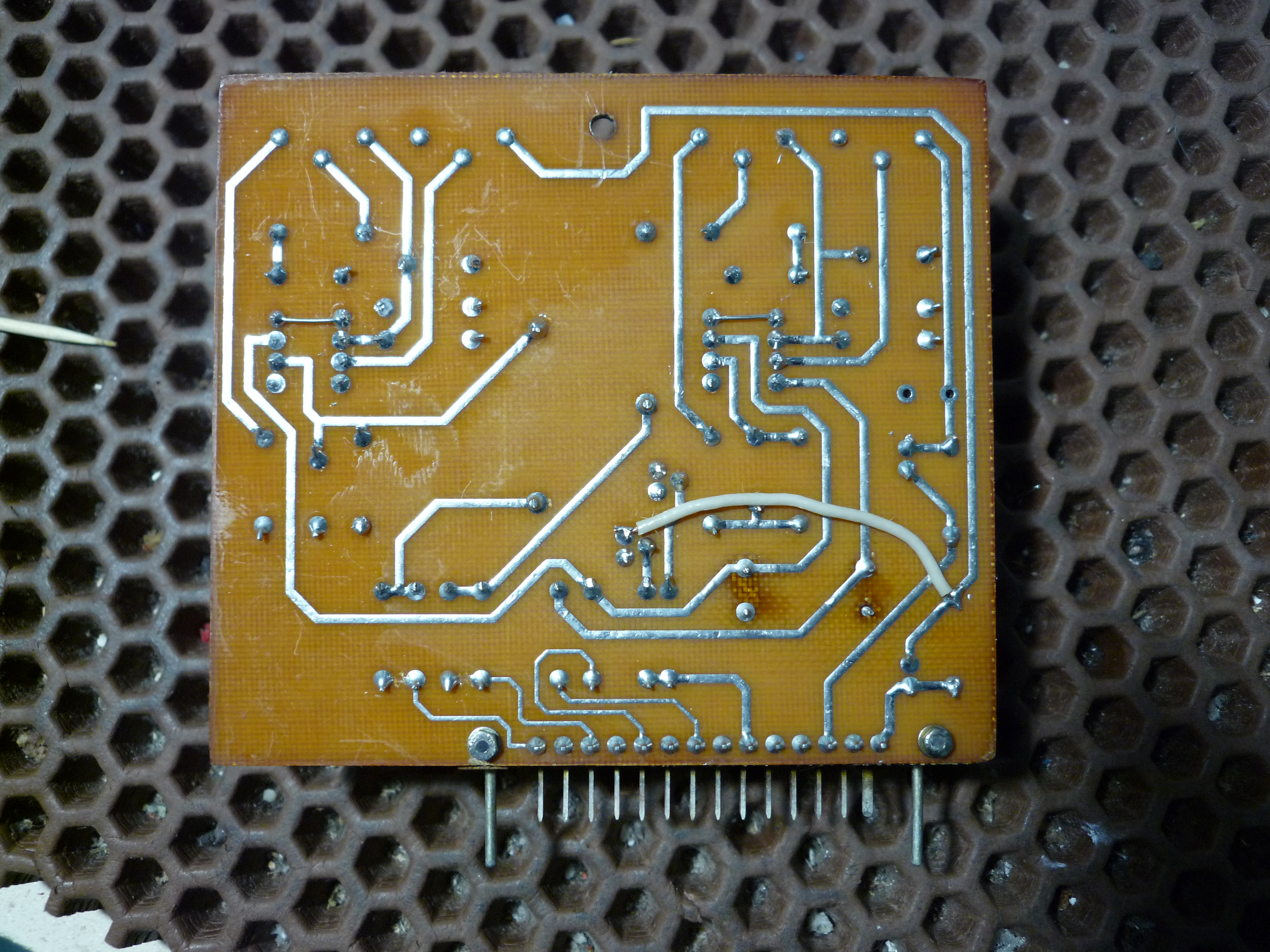

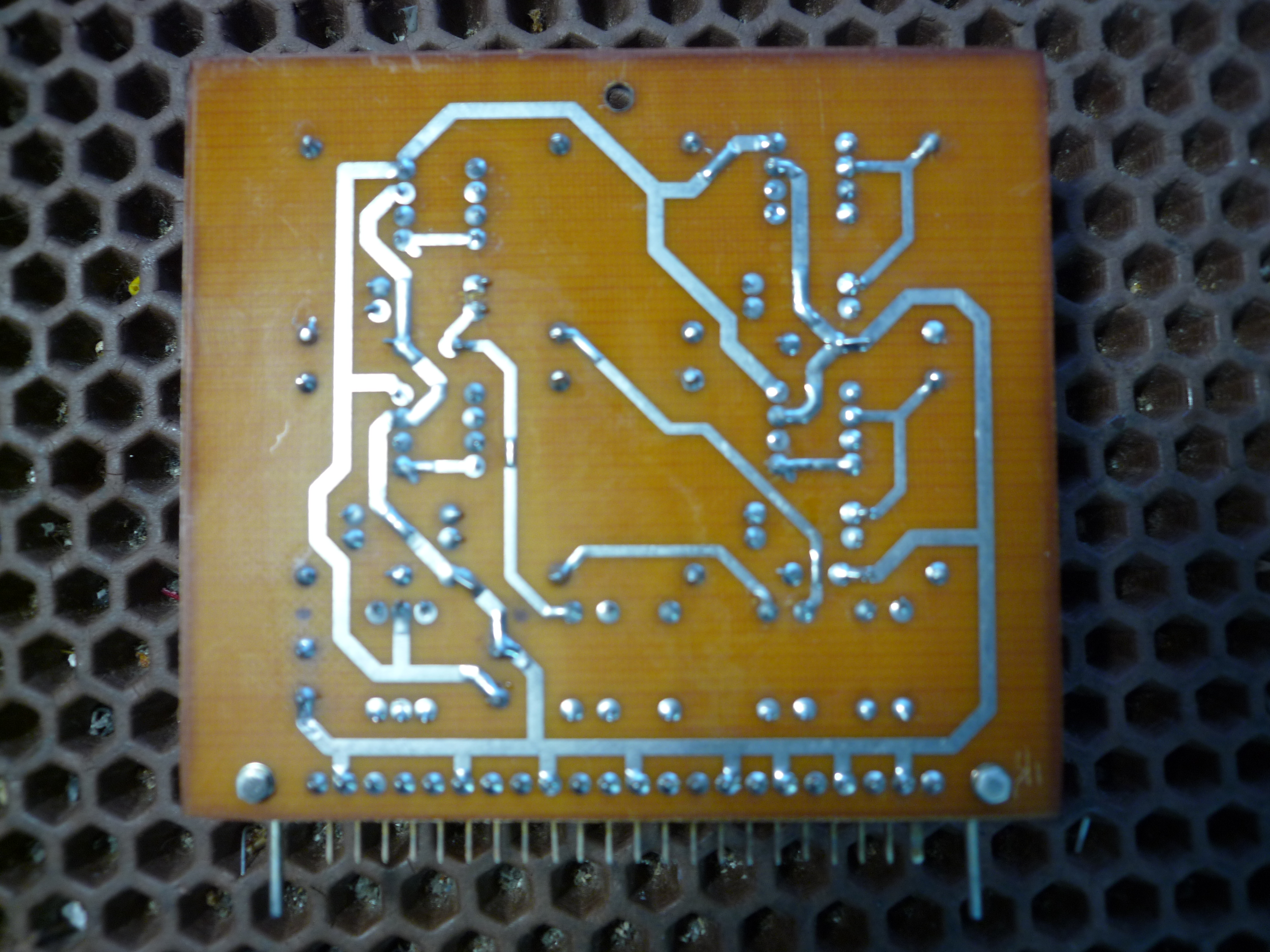

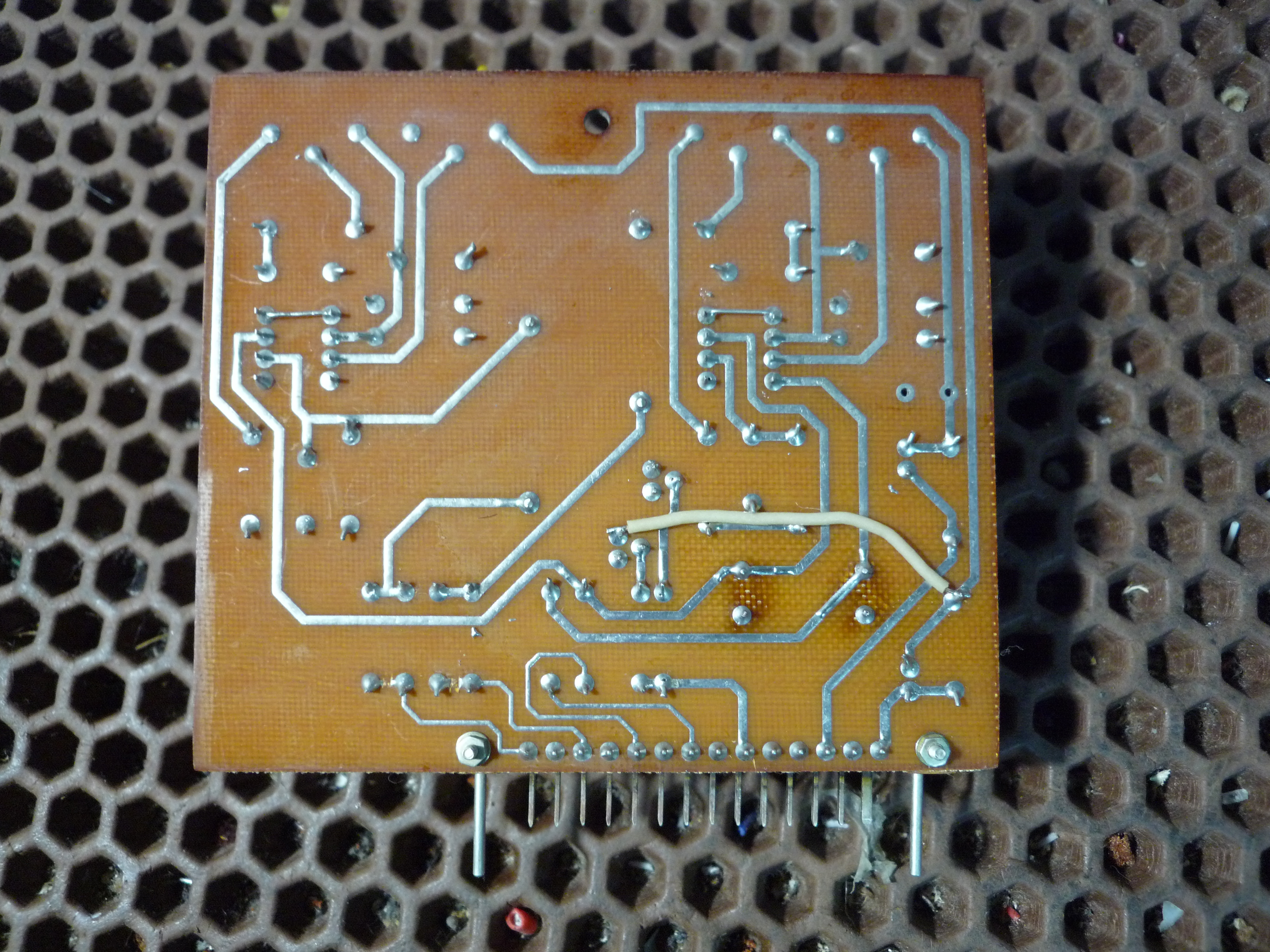

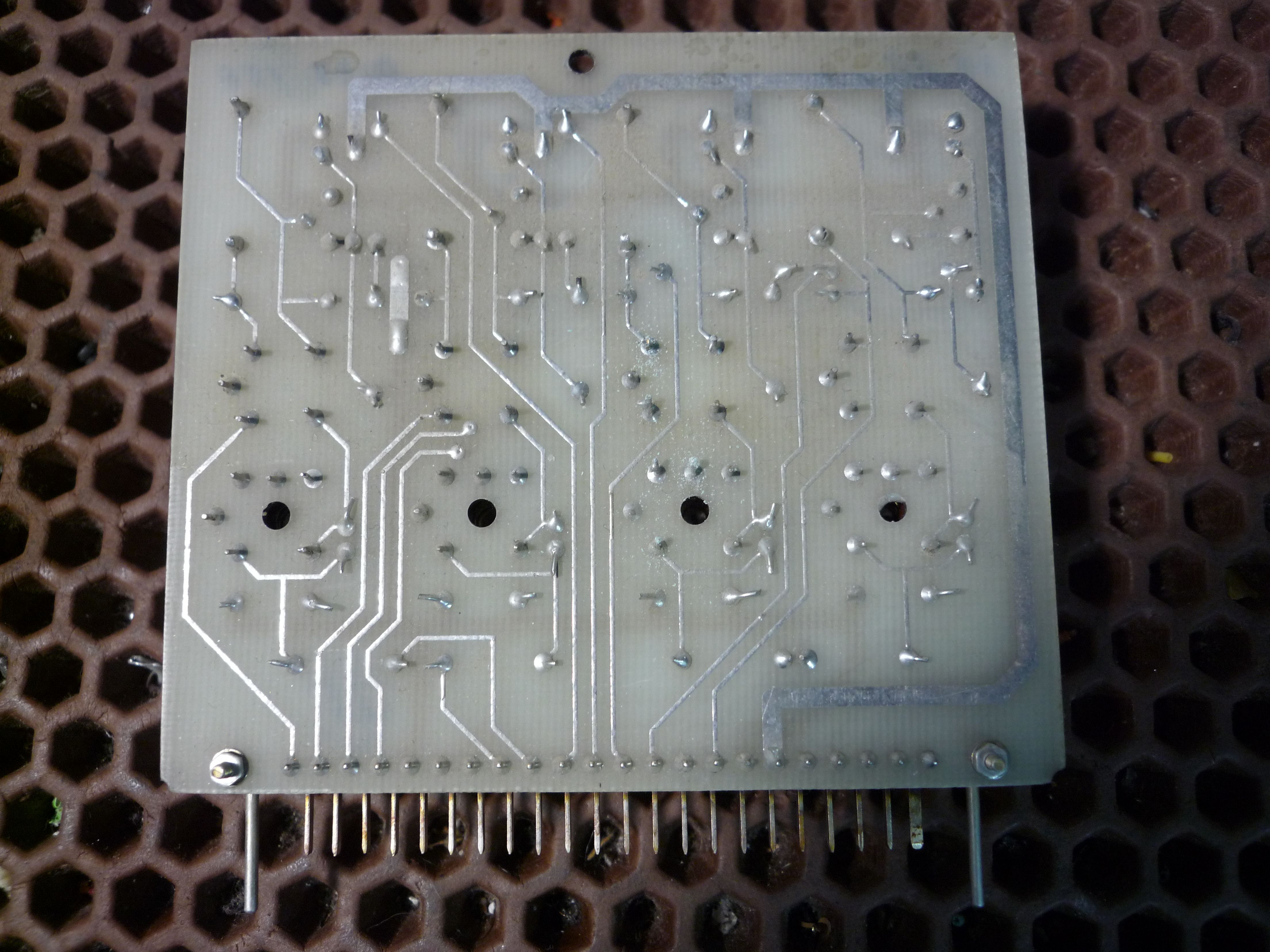

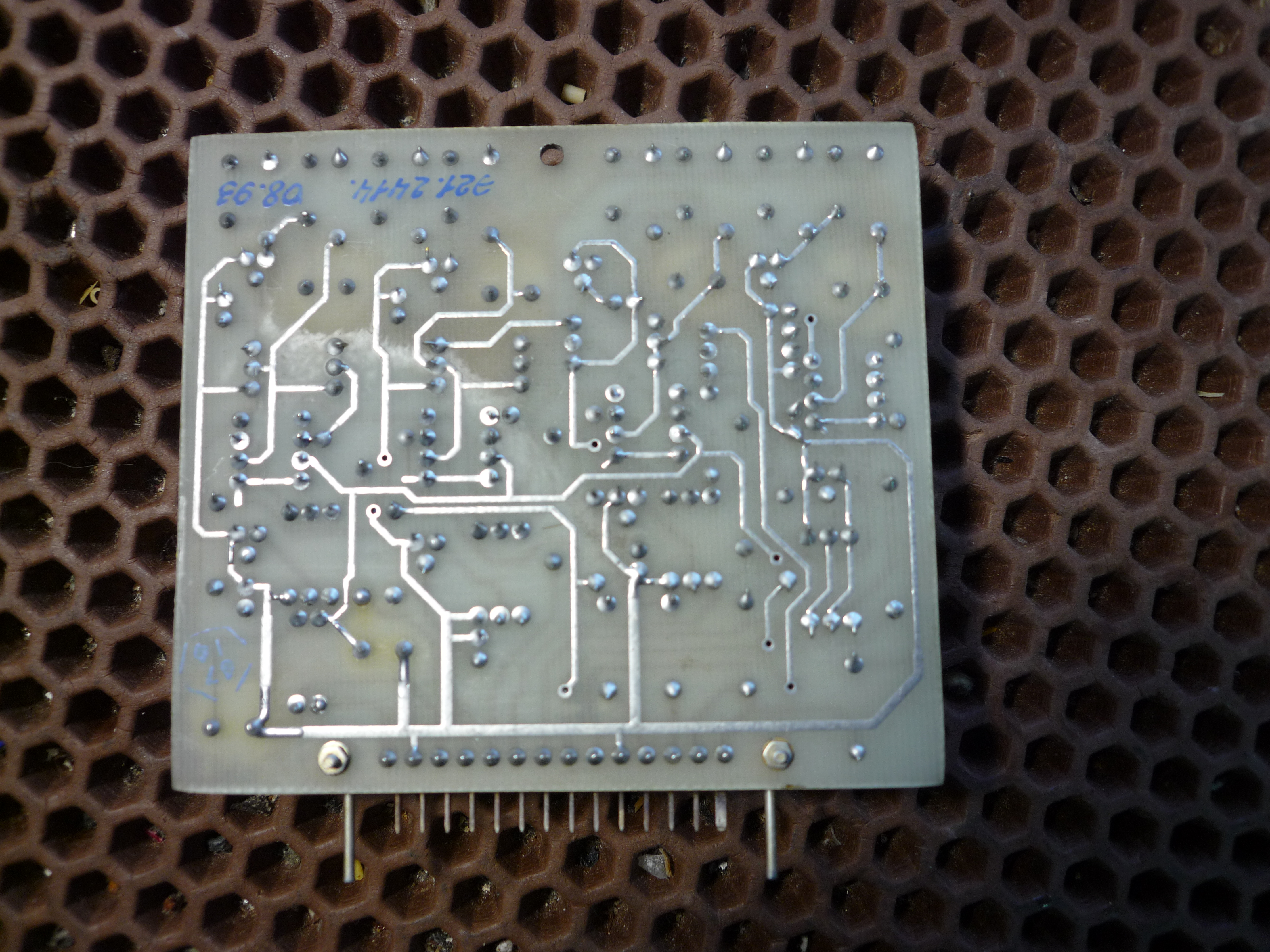

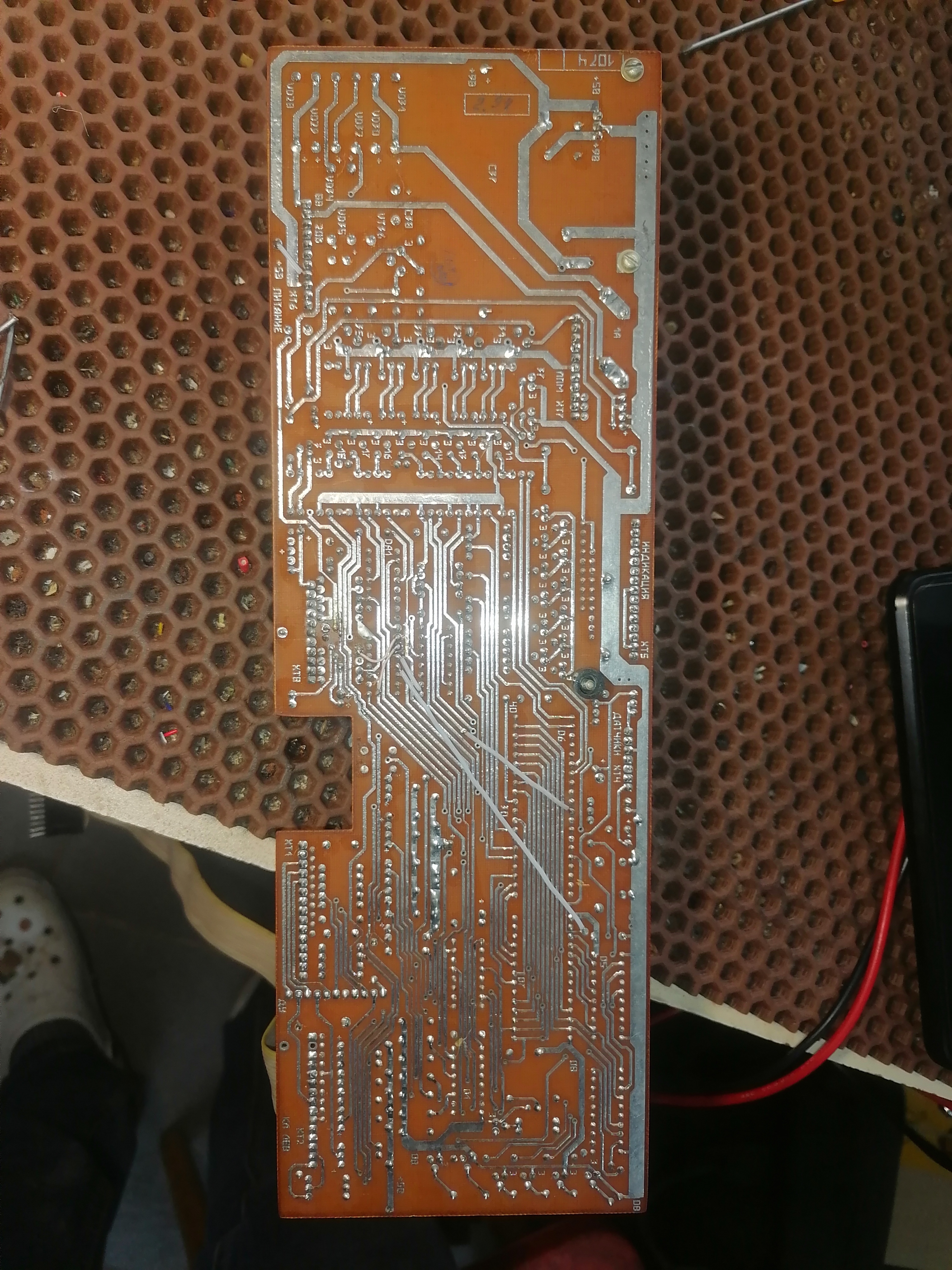

Набор плат, каждая плата из двух фото ( вид на монтаж и дороги с обратной стороны)
платы звуковой части расположены в правой стороне сверху- вниз

---------- Сообщение добавлено 18:57 ---------- Предыдущее сообщение было 18:54 ----------

Последняя плата в башне плат, сильно уколхожена сверху и снизу.

[Игорь-Калуга]

Вся звуковая часть построена на операционниках КР544УД2 и немного КР574УД2 (или уд1, уточню завтра)



---------- Сообщение добавлено 19:01 ---------- Предыдущее сообщение было 19:00 ----------

Схемами удалось разжиться, спросили или как?!

пытался,тишина.

[Игорь-Калуга]

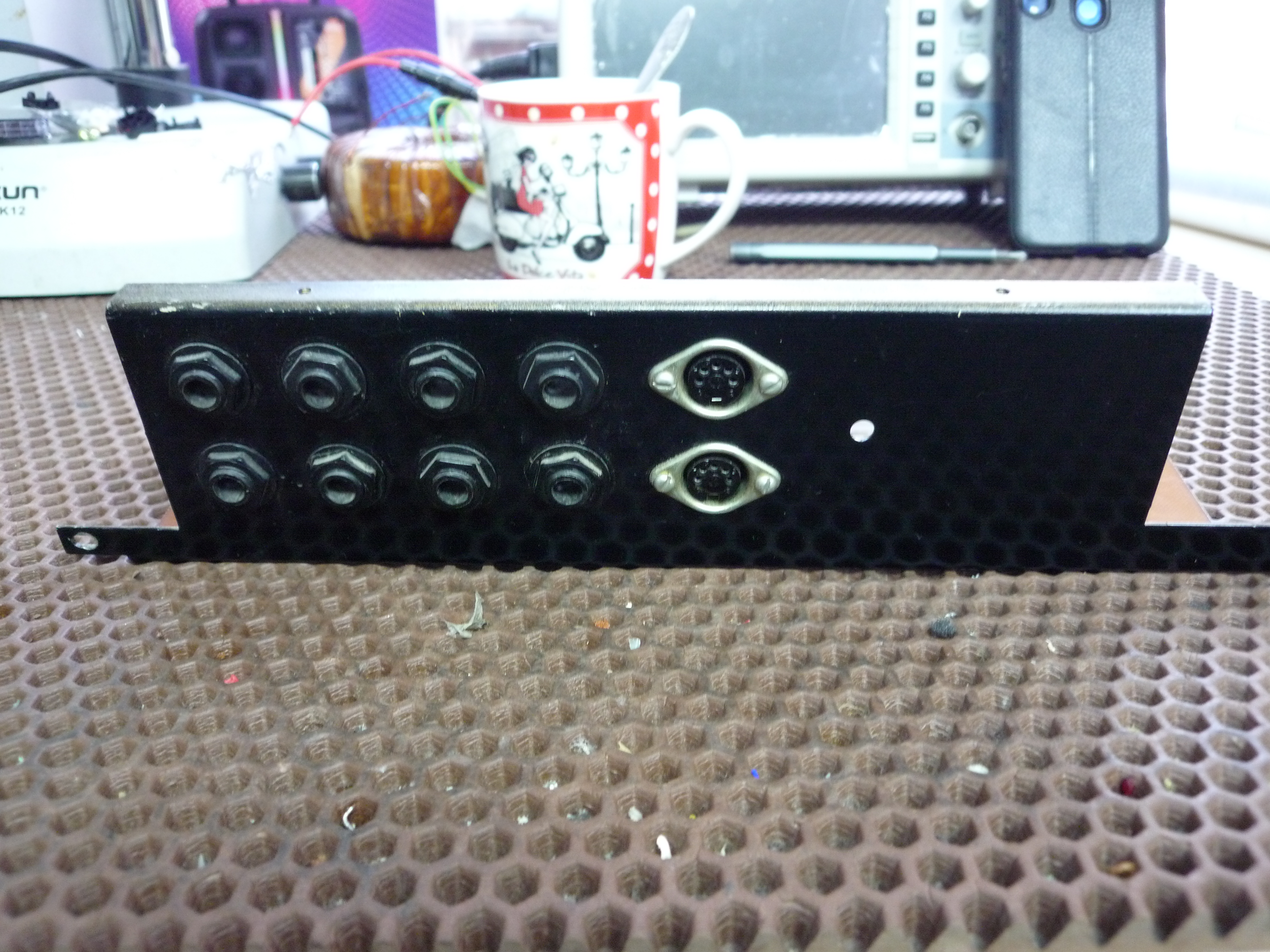

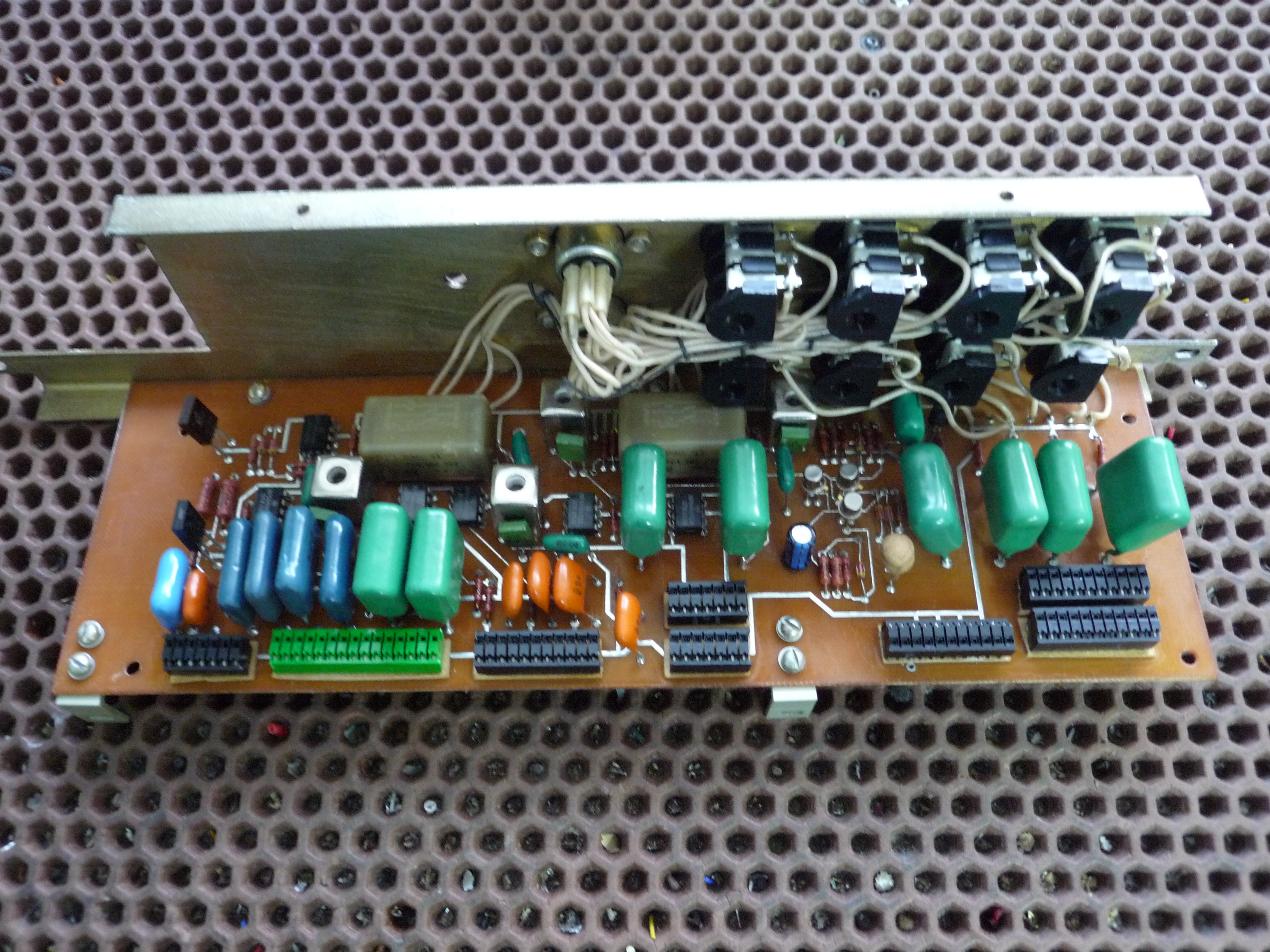

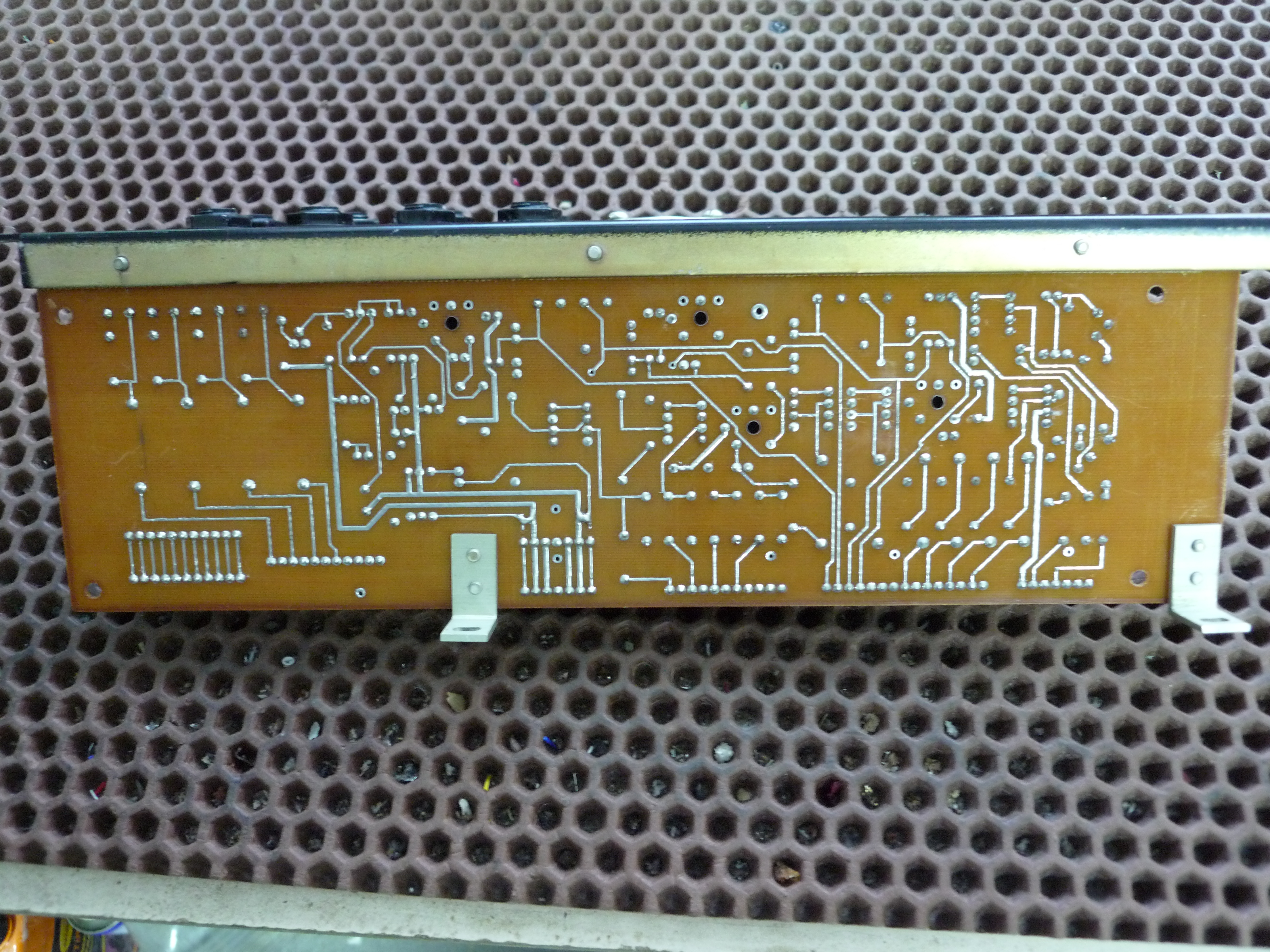

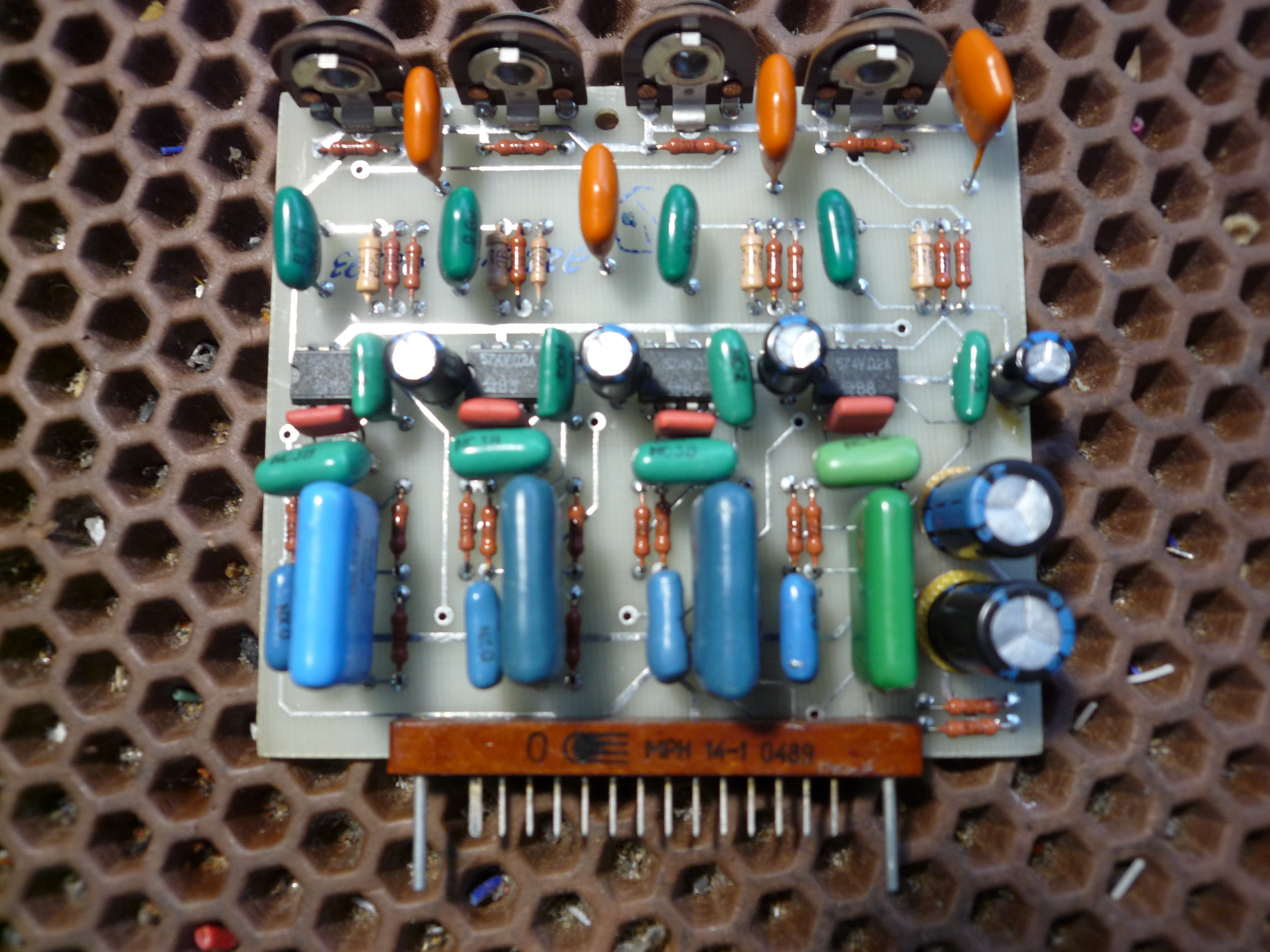

Плата входов, отсутствует экран сверху, плата вроде без косяков и вмешательств

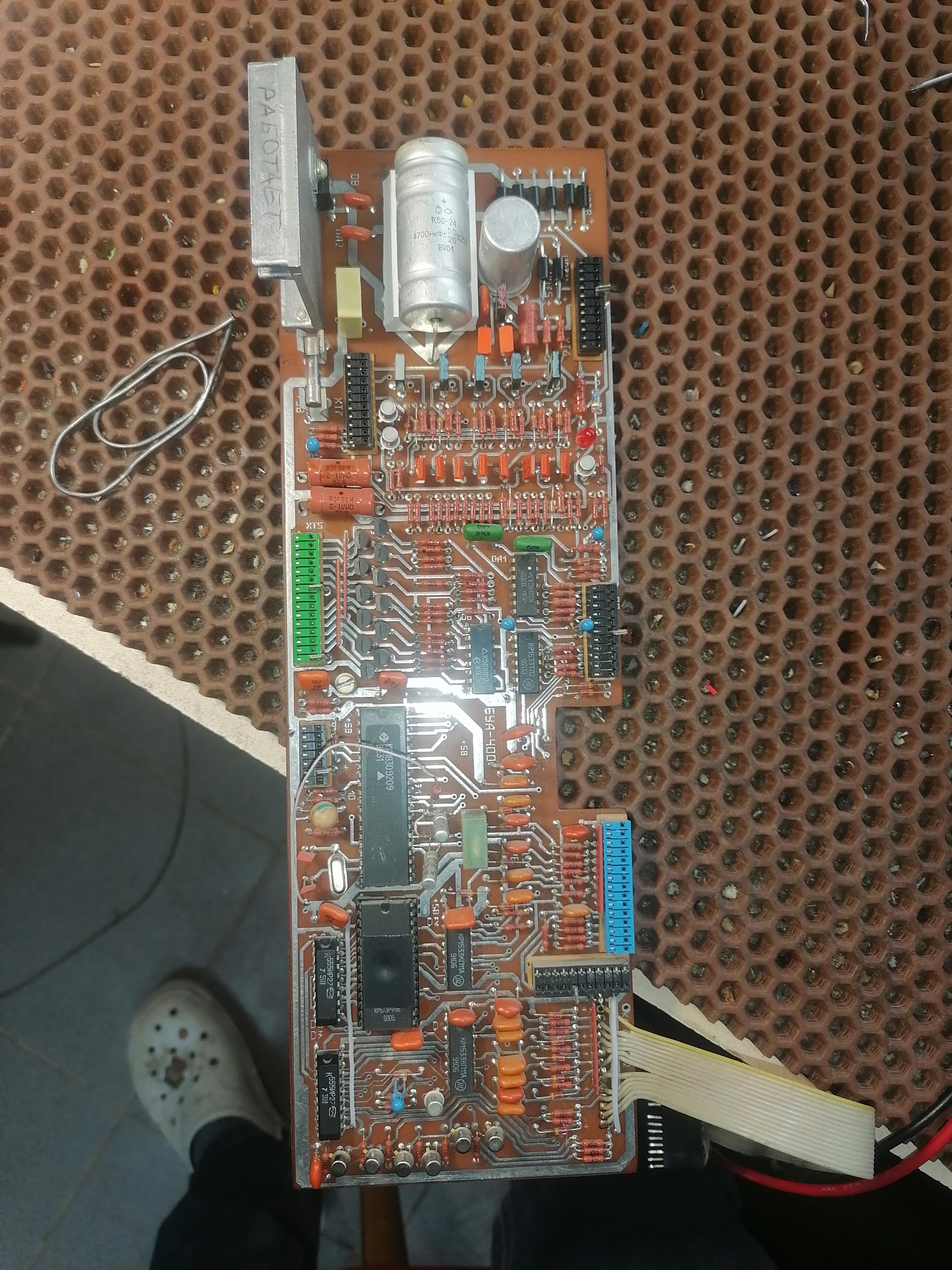

И плата управления (есть следы колхоза)

---------- Сообщение добавлено 22:30 ---------- Предыдущее сообщение было 19:30 ----------

Вопрос к знатокам
Каким доступным программатором можно считать и залить дамп ПЗУ

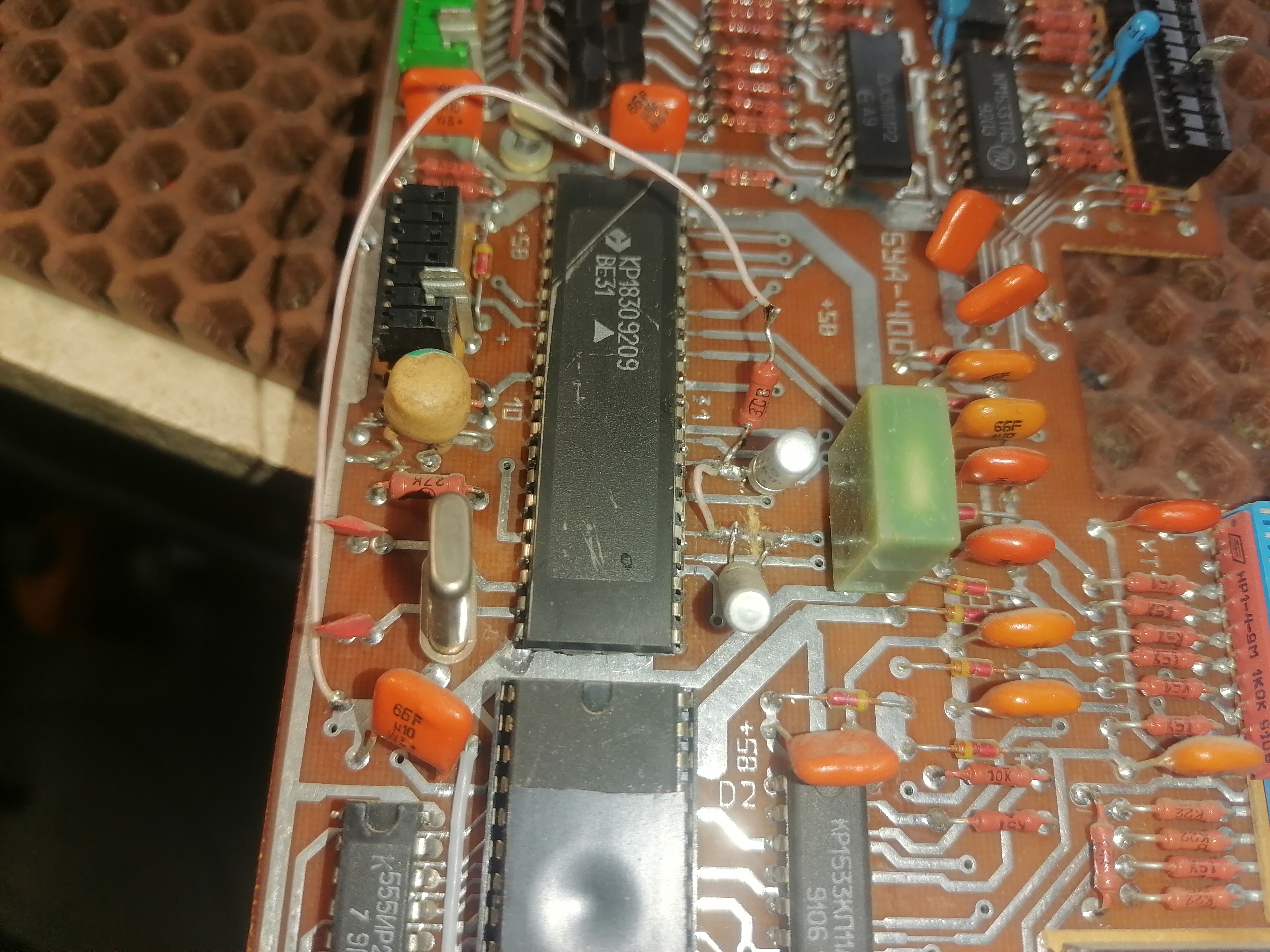

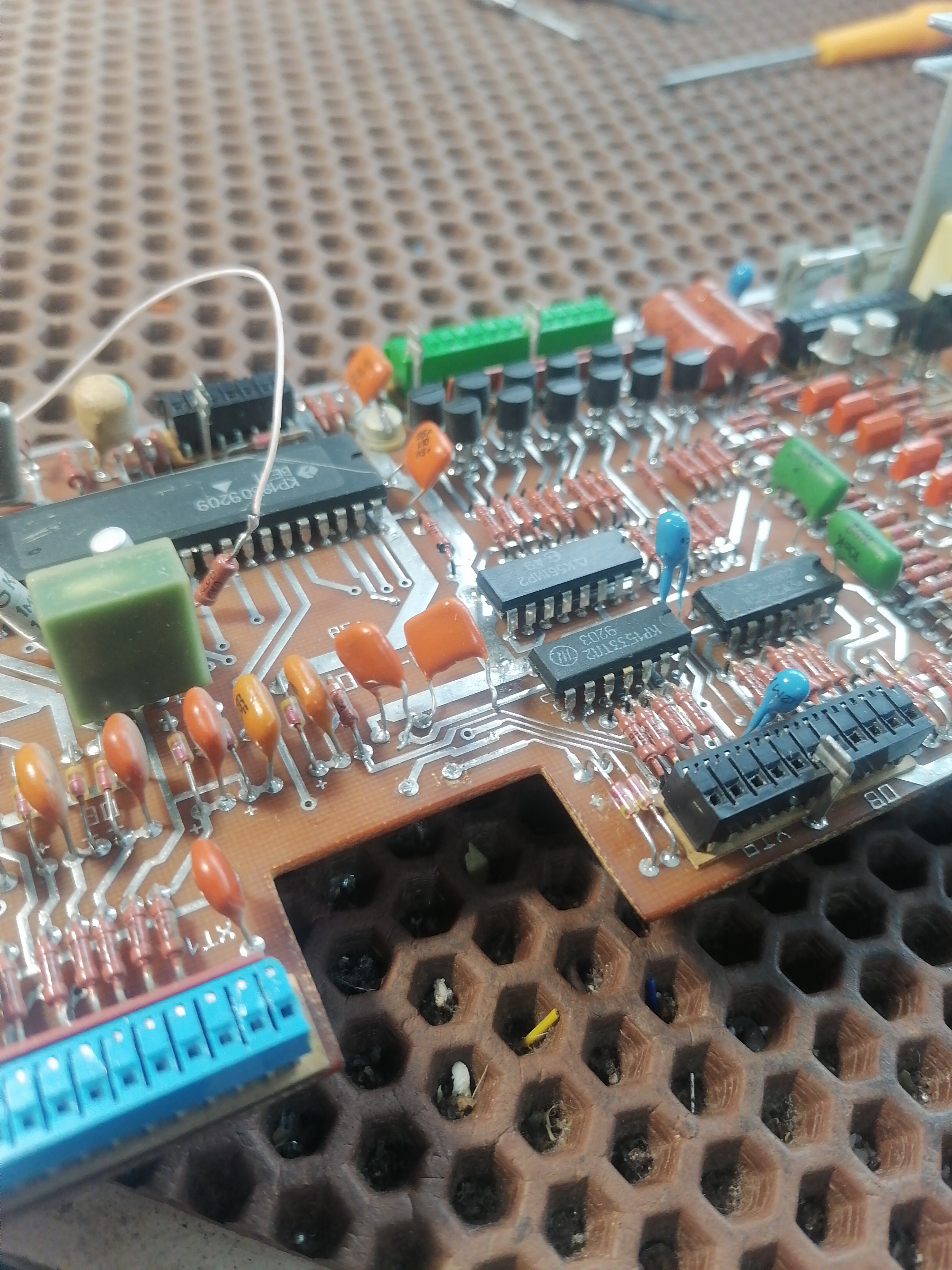

Фото платы индикатора









---------- Сообщение добавлено 21:26 ---------- Предыдущее сообщение было 21:14 ----------

Плата входов

[Борисыч44]

Нашёл у себя кое что, почему то сзади не сфоткал?? но там вроде бы довольно просто было, если конечно представлять как всё должно работать))

Скорее всего у вас опытный макет О-А400, т.к. платы без масок, без штампов ОТК, синие это контроль самих плат и там они прошли в 93г, но детали самых разных годов - это в лаборатории их набили из своих запасов)), колхозили/отлаживали там же))

Плата с одним большим трансом - это ГСП, 4 регулятора тока подмагничивания - регулируют видимо углом отсечки перед утроителями - это плата с четырьмя трансами (почему их не настраивали сердечниками непонятно??)). 2 платы УЗО - регулируют уровень и коррекцию. Плата с кучей КИП3 - ККЗ. УВ "синхры" тоже должна быть с катушками (КИ-3??), и основной УВ должны где то иметь настройку уровней воспроизведения. Где то должен быть УЗП и телефонник, входные и выходные интерфейсы вроде бы не симметричные.

[Игорь-Калуга]

Про ГСП это понятно (это самая понятная плата)

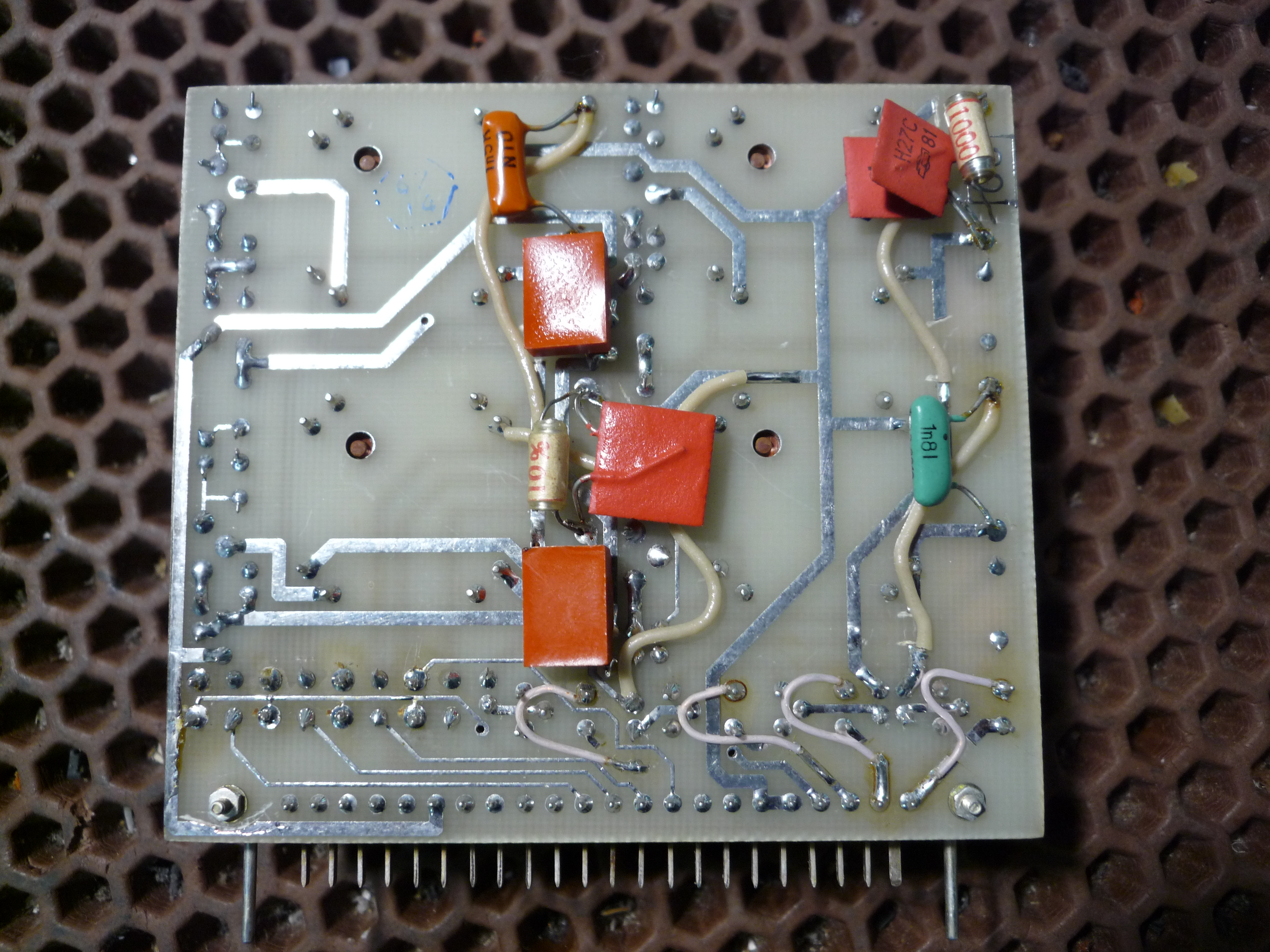

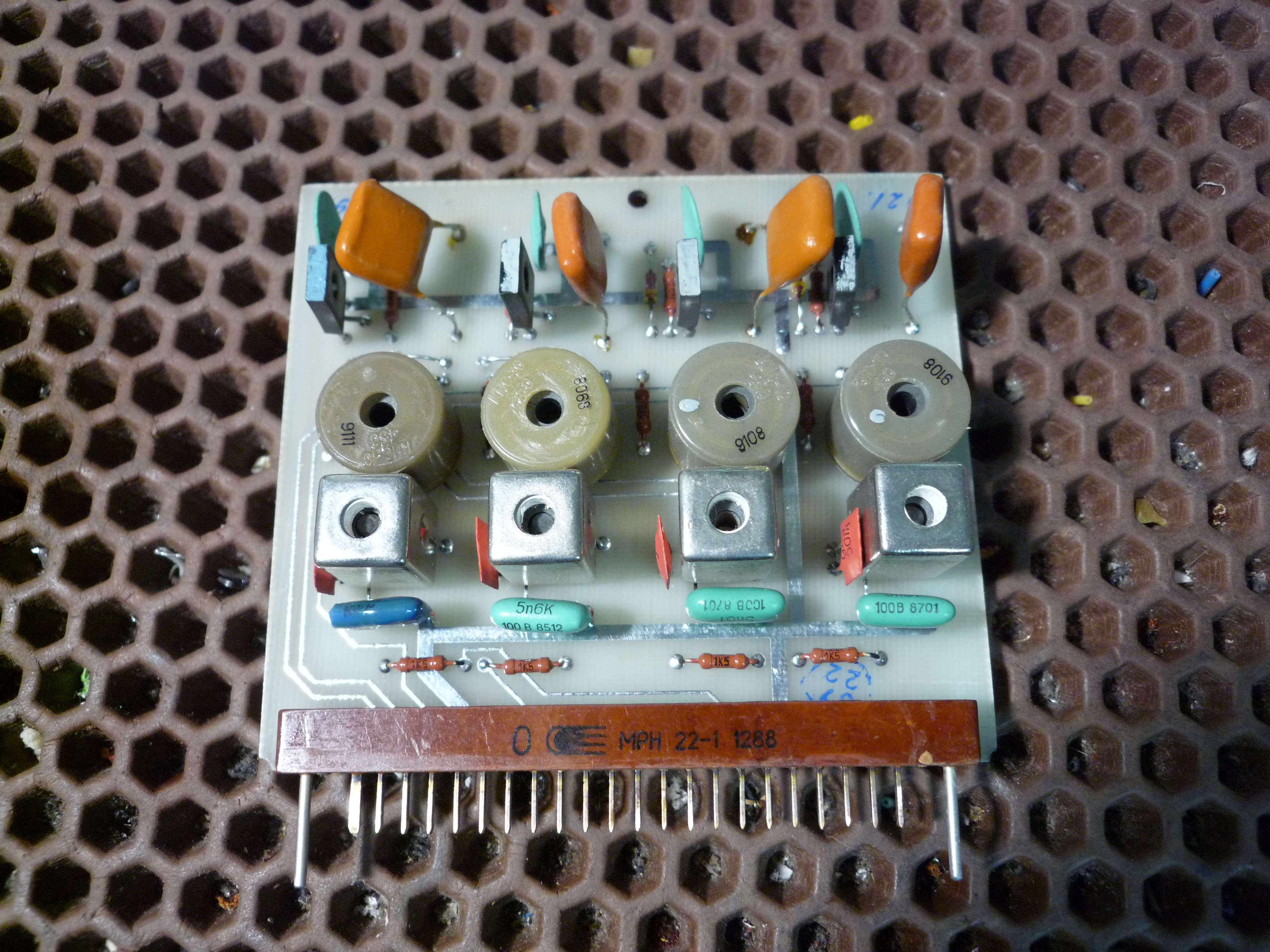

Плата с четырьмя трансами и уколжожена, (порезаны дороги, напаяны кондеры)

---------- Сообщение добавлено 23:36 ---------- Предыдущее сообщение было 23:32 ----------

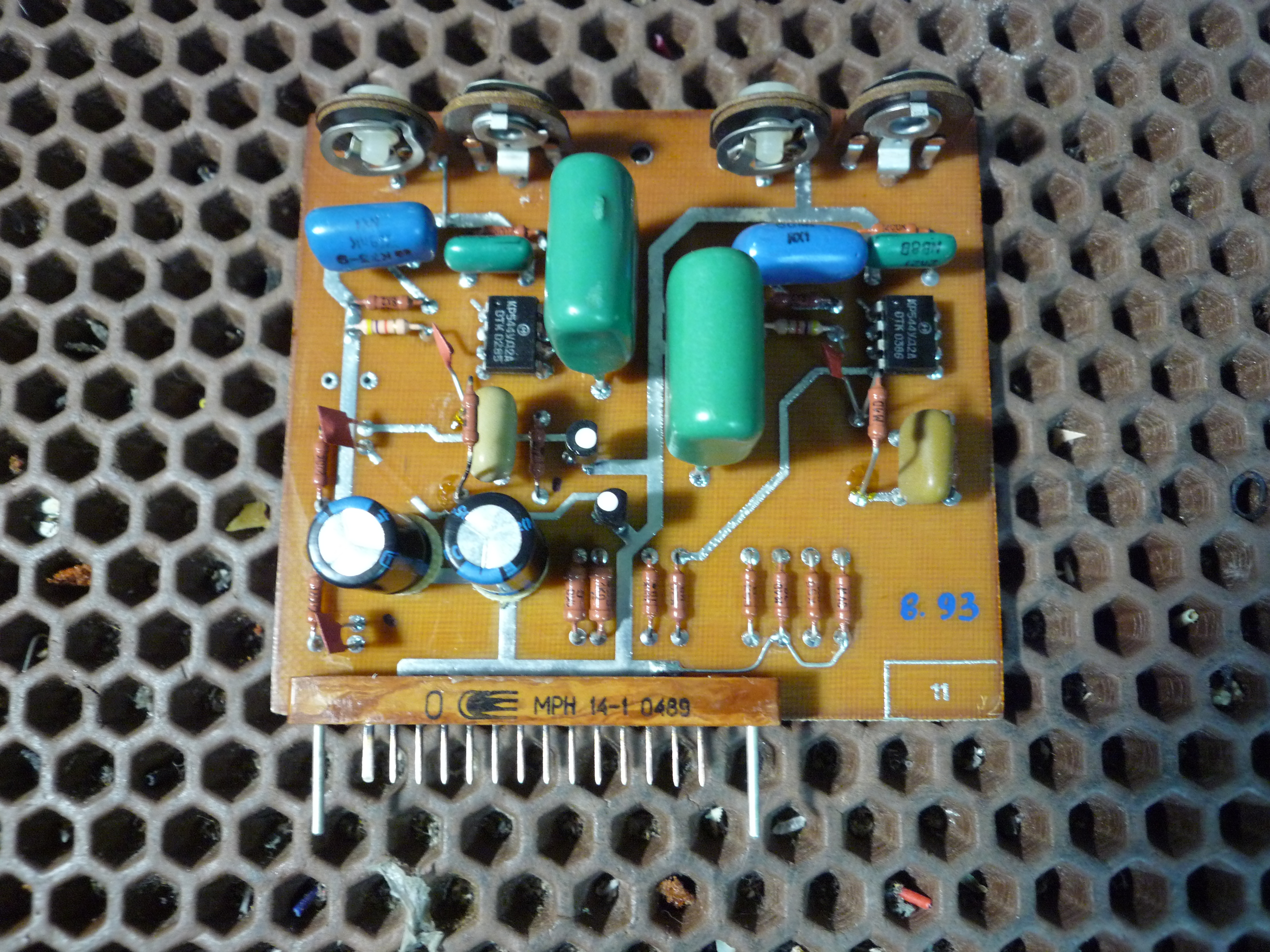

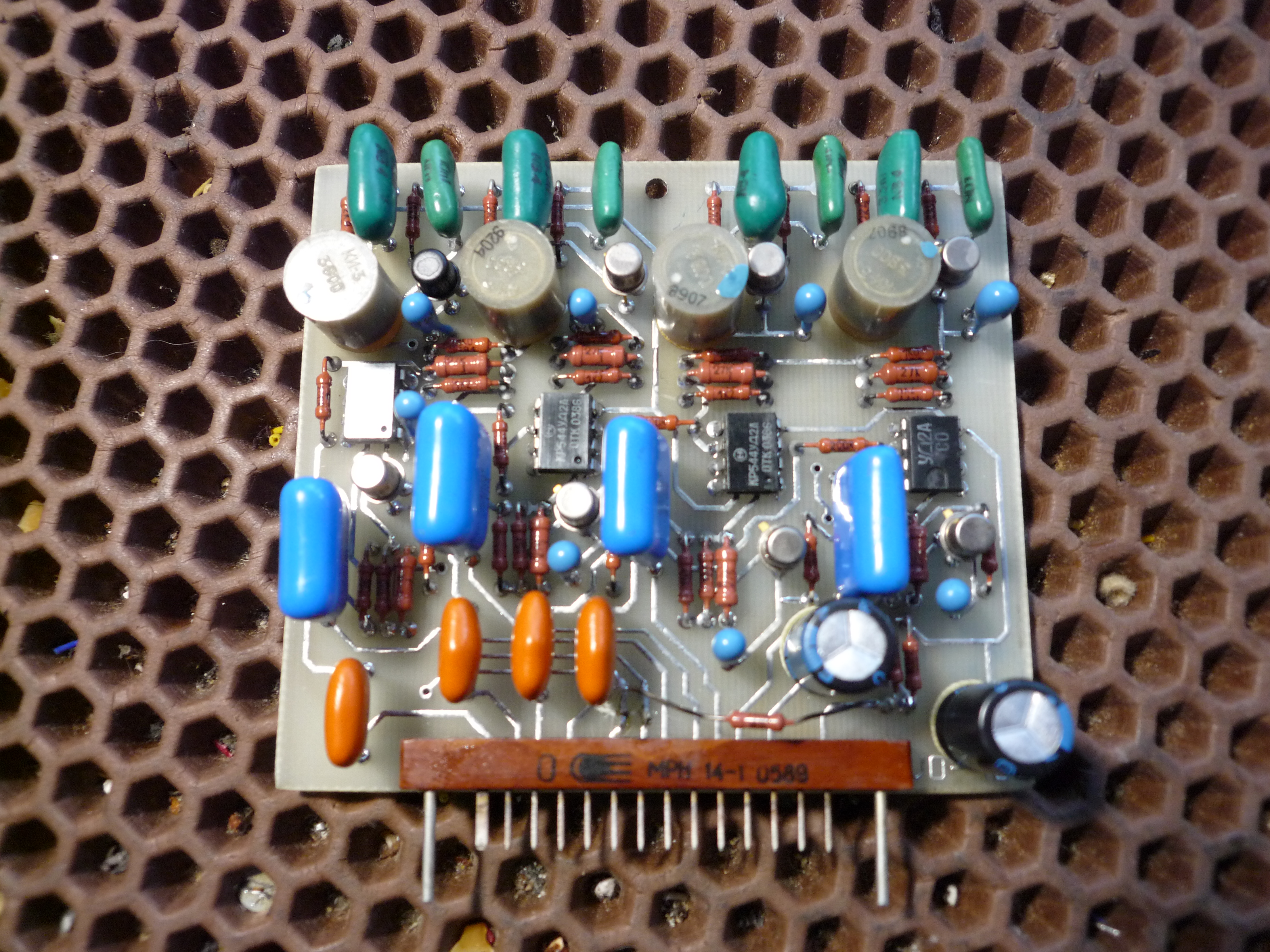

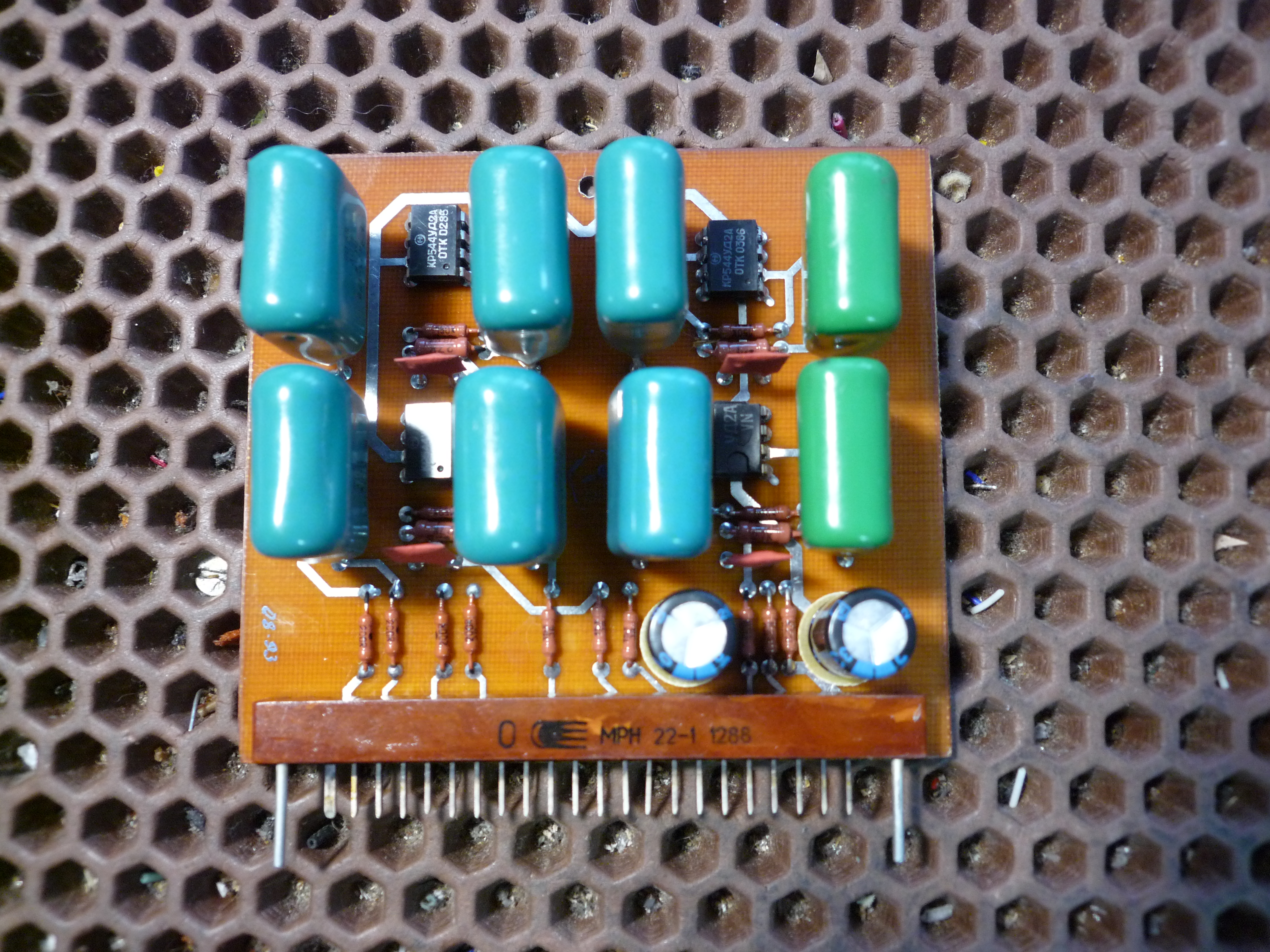

Усилитель записи видимо эти две платы ?
на каждой плате по 2 канала ?

[Борисыч44]

Плата с четырьмя трансами и уколжожена, (порезаны дороги, напаяны кондеры)

Выше написал))

Да, эти две УЗО с полиэтиленом в переменнике видимо уровень

[Игорь-Калуга]

А телефонных усилителей тоже должно быть 4 канала?

---------- Сообщение добавлено 23:50 ---------- Предыдущее сообщение было 23:46 ----------

По поводу регулировки уровня воспроизведения

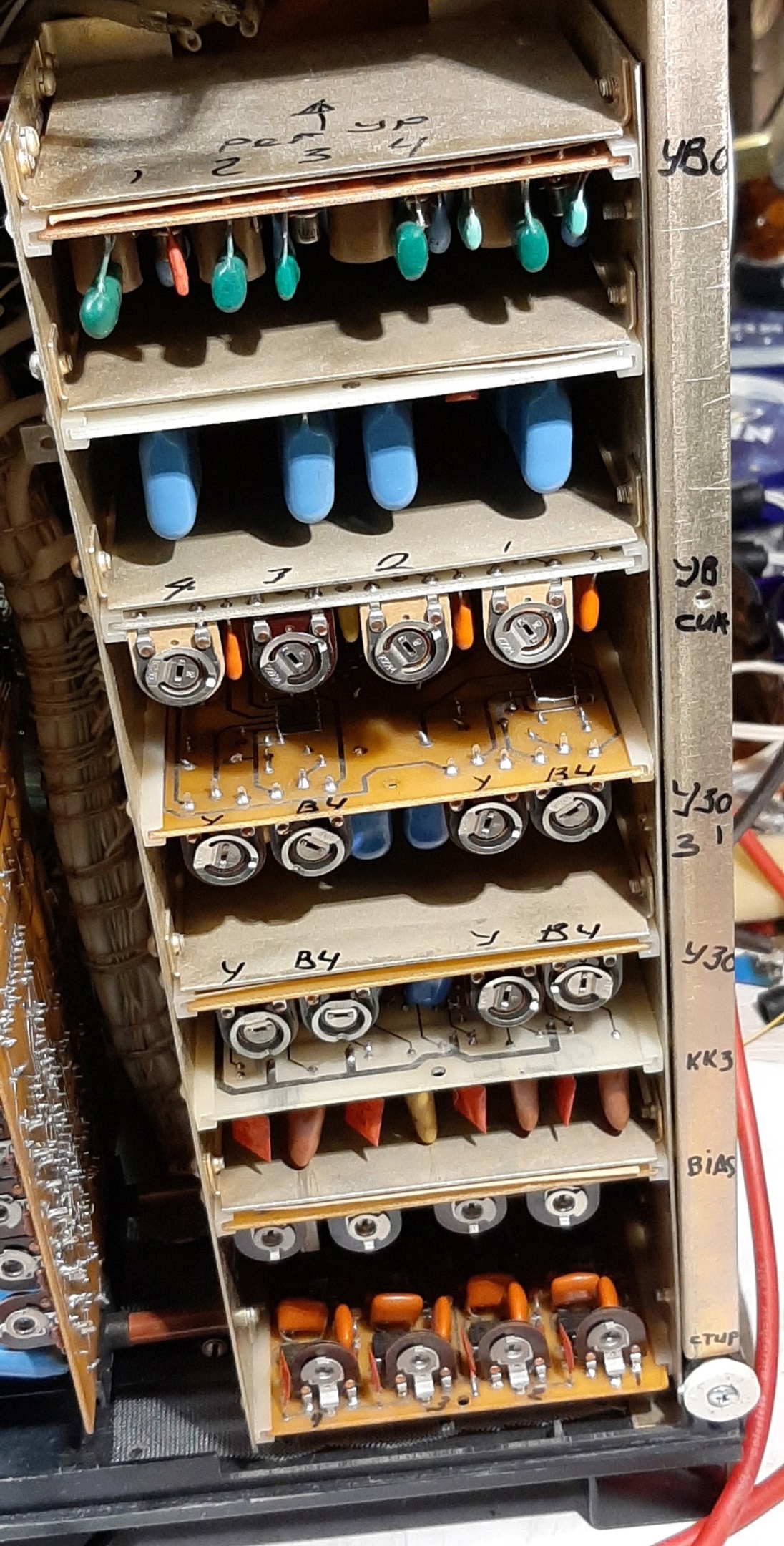

На плате в которой запаяны мамы разьёмов в верхней части есть 4 потенциометра ( завтра сфоткаю) видимо они.
Телефонный усилитель по моему на плате входов стоит??

[Борисыч44]

Телефонник один - моно - это же для контроля

[Игорь-Калуга]

Борисыч44,

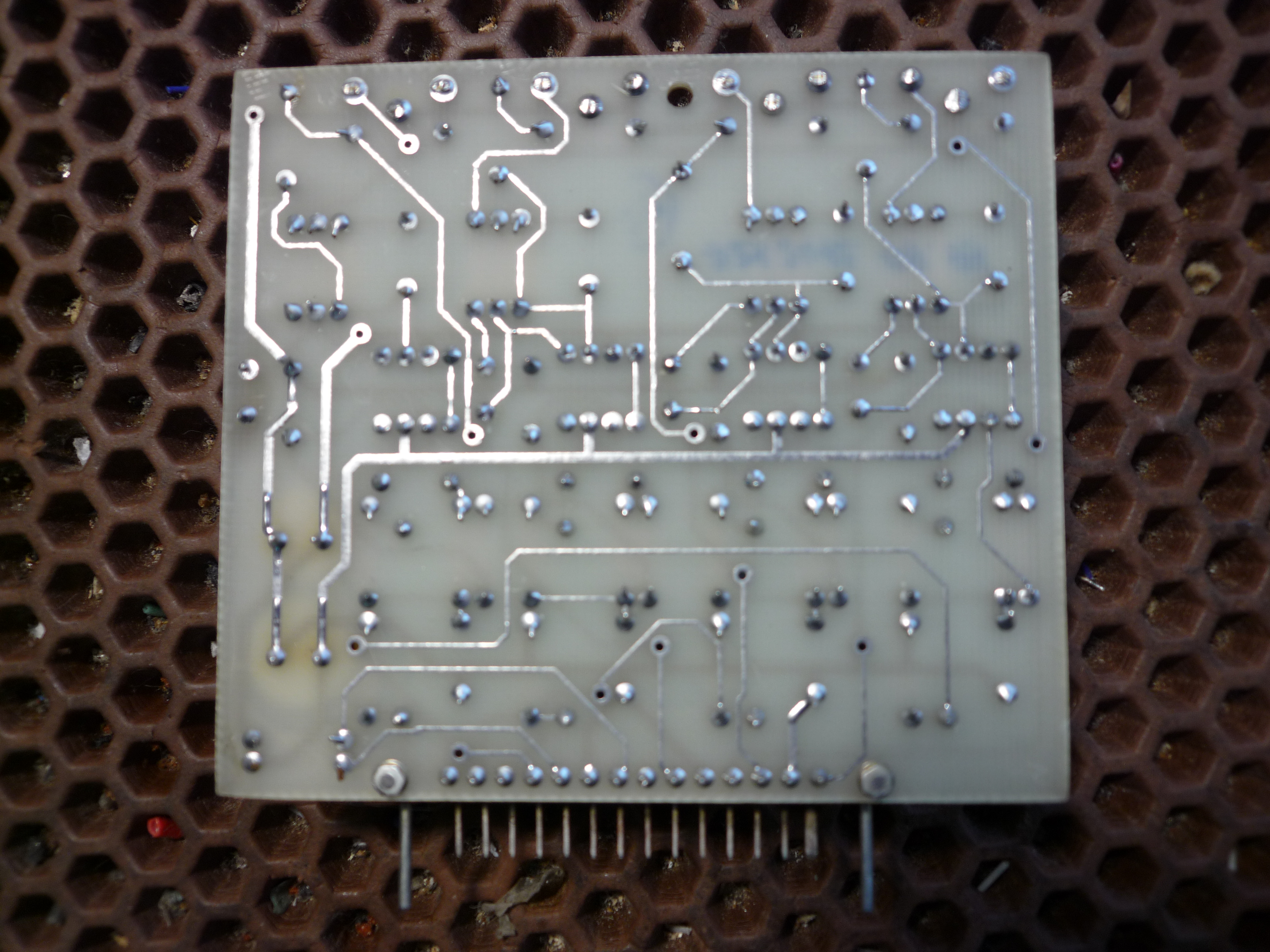

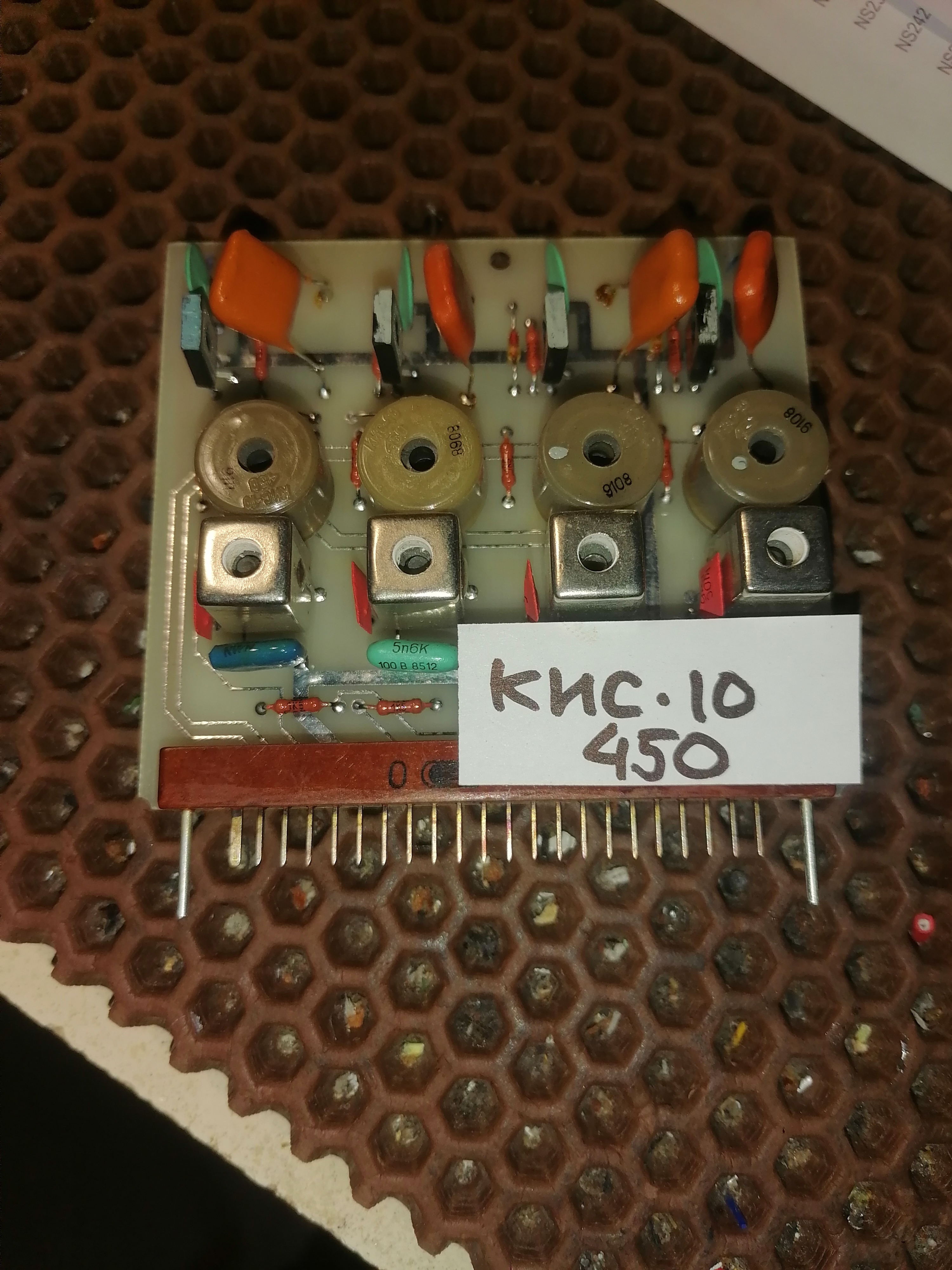

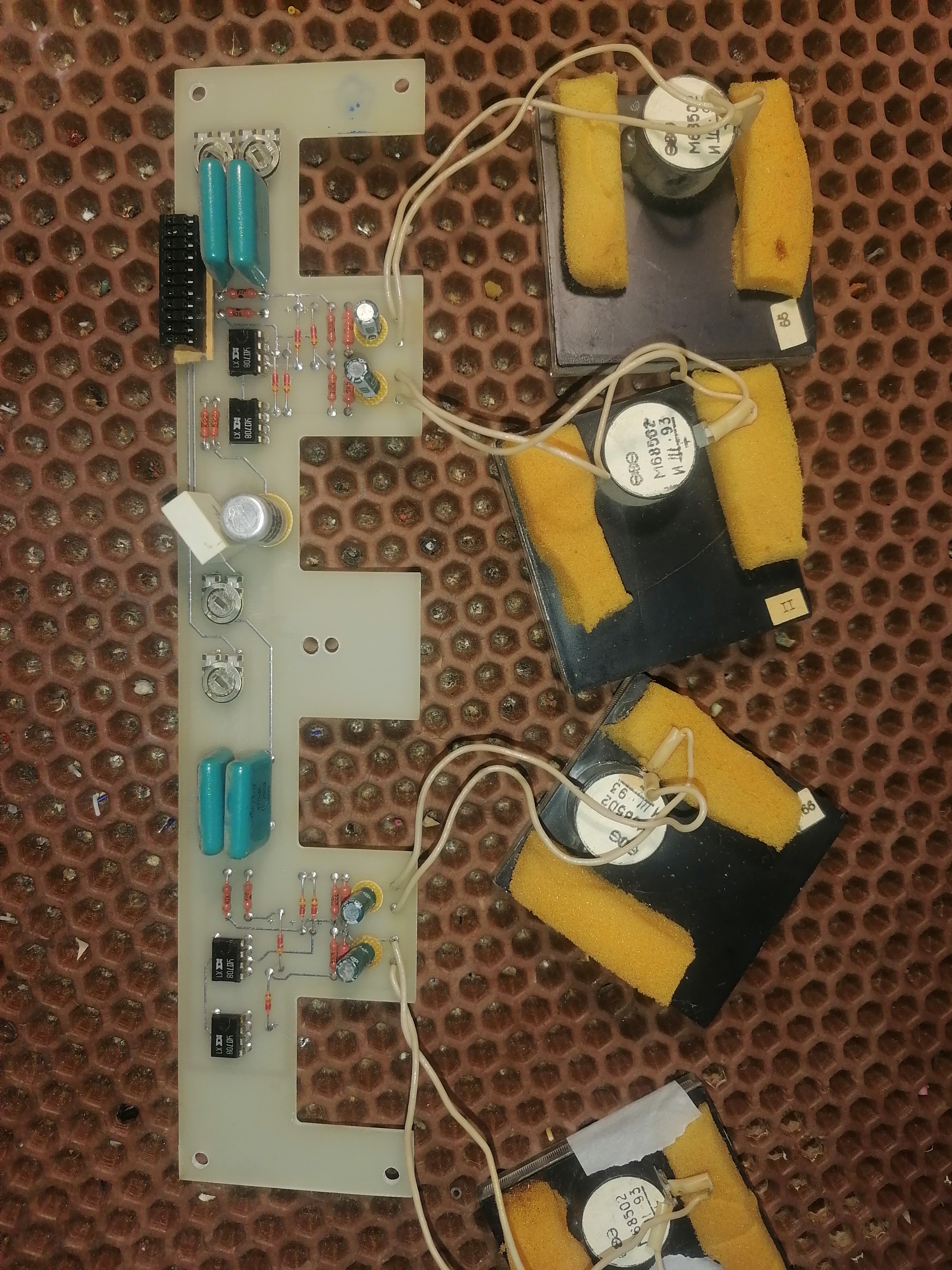

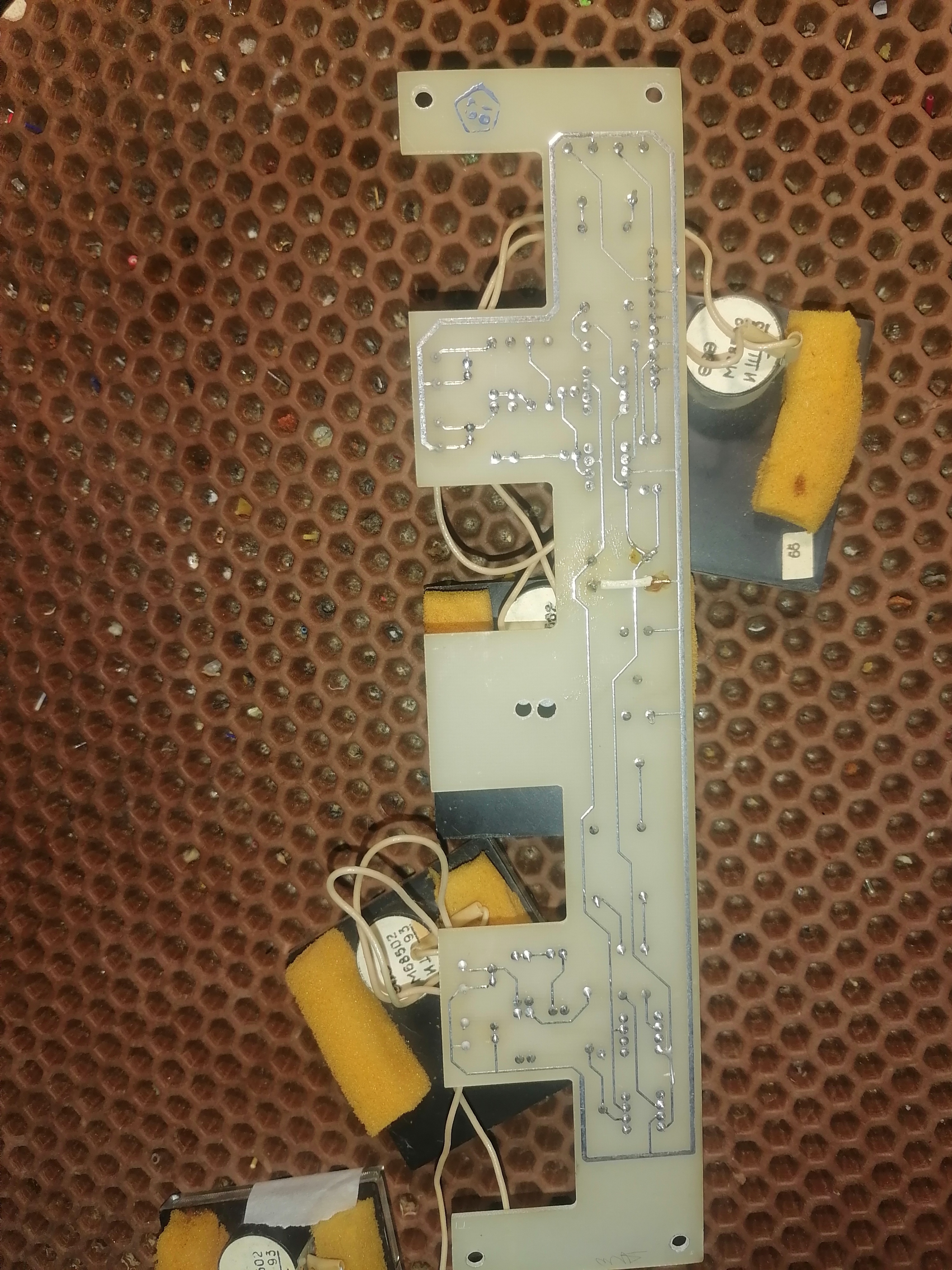

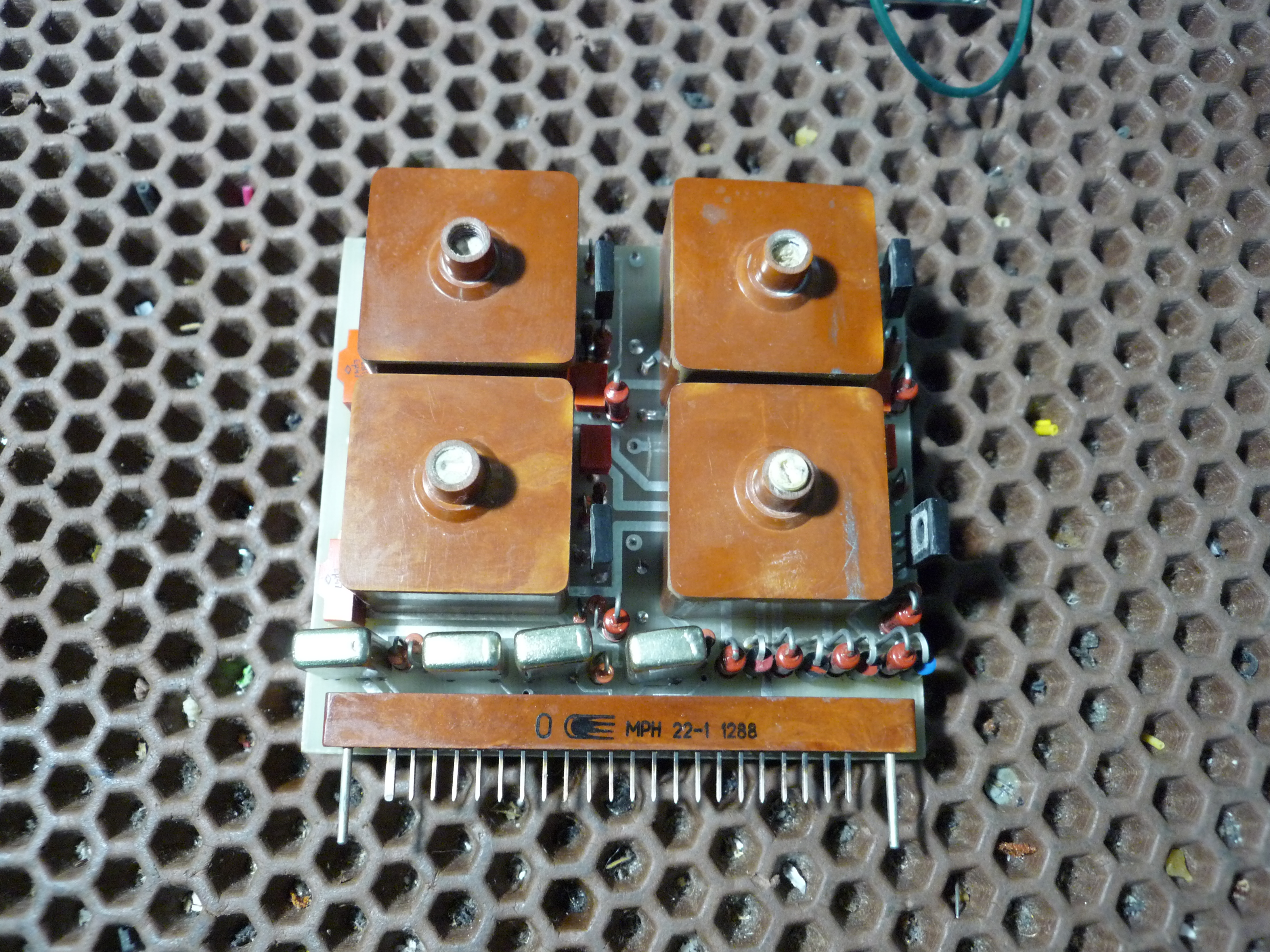

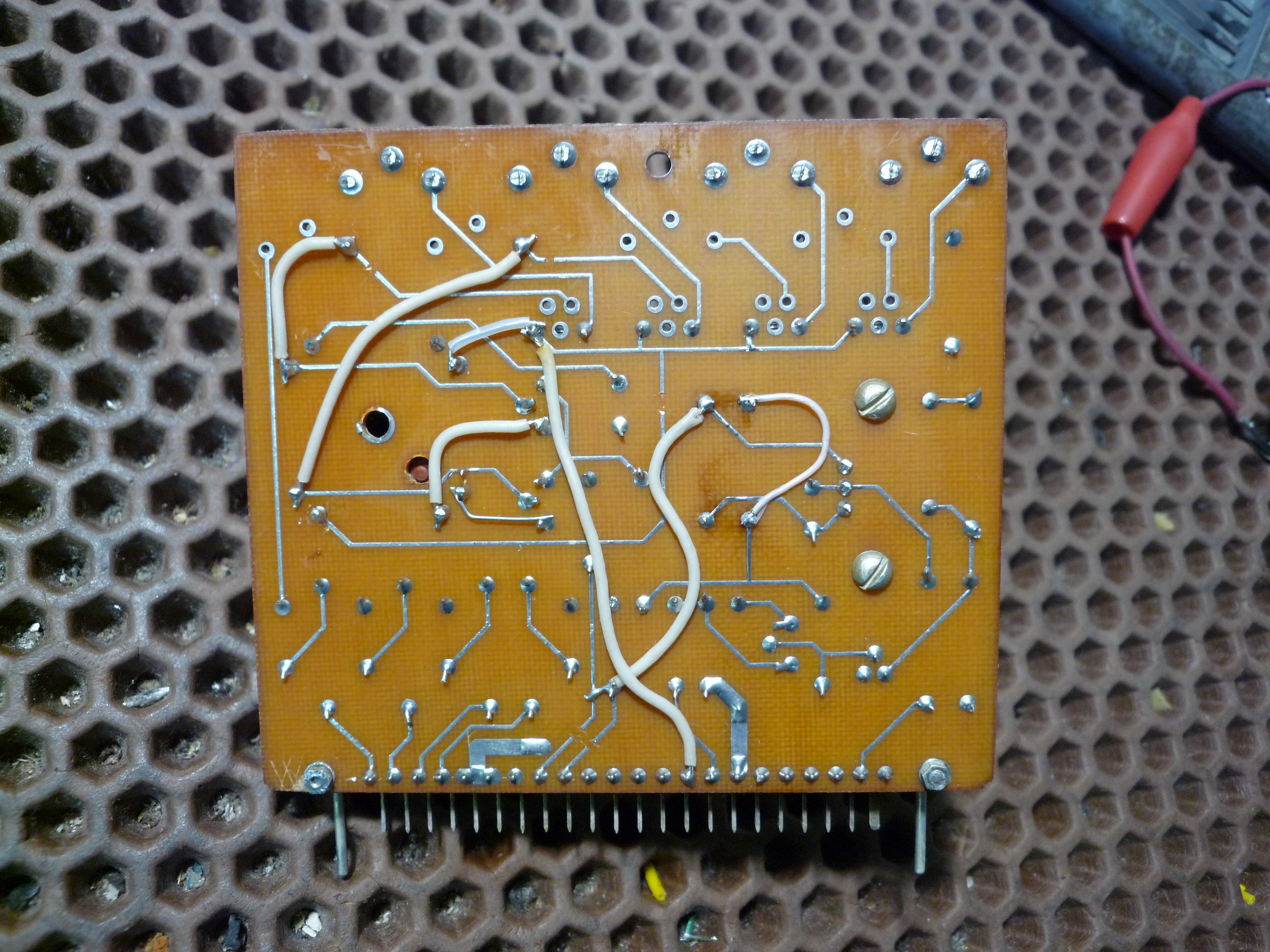

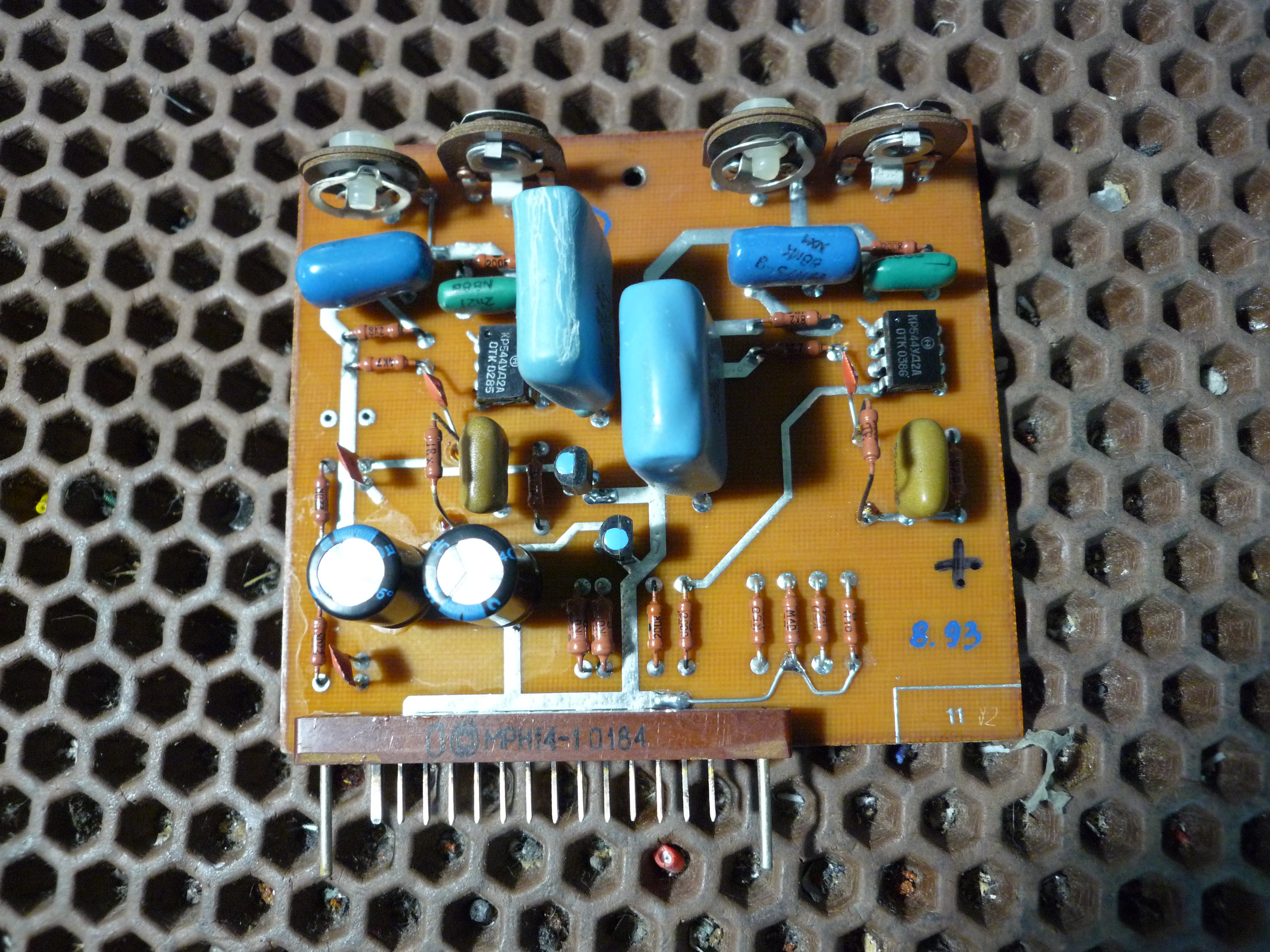

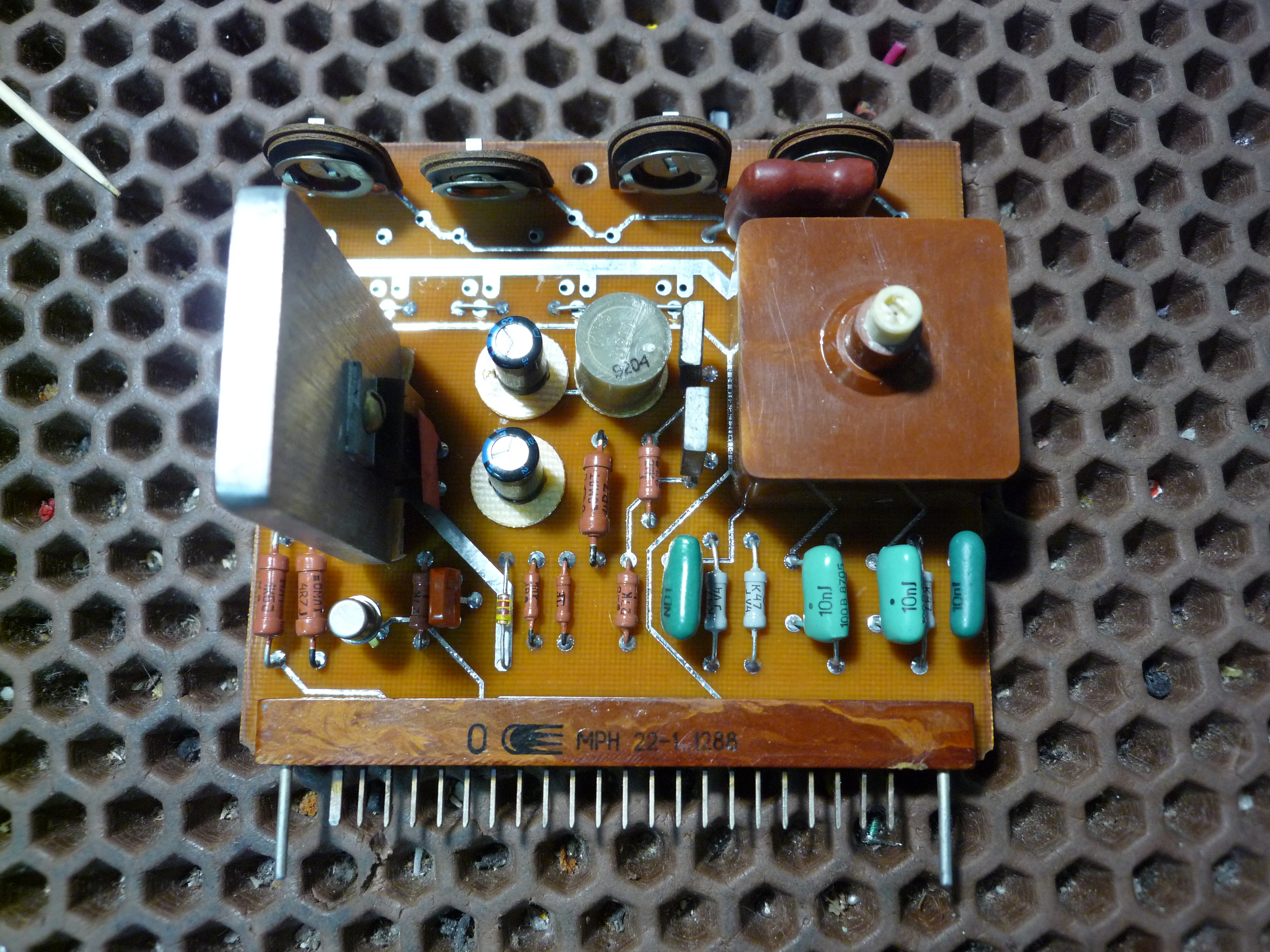

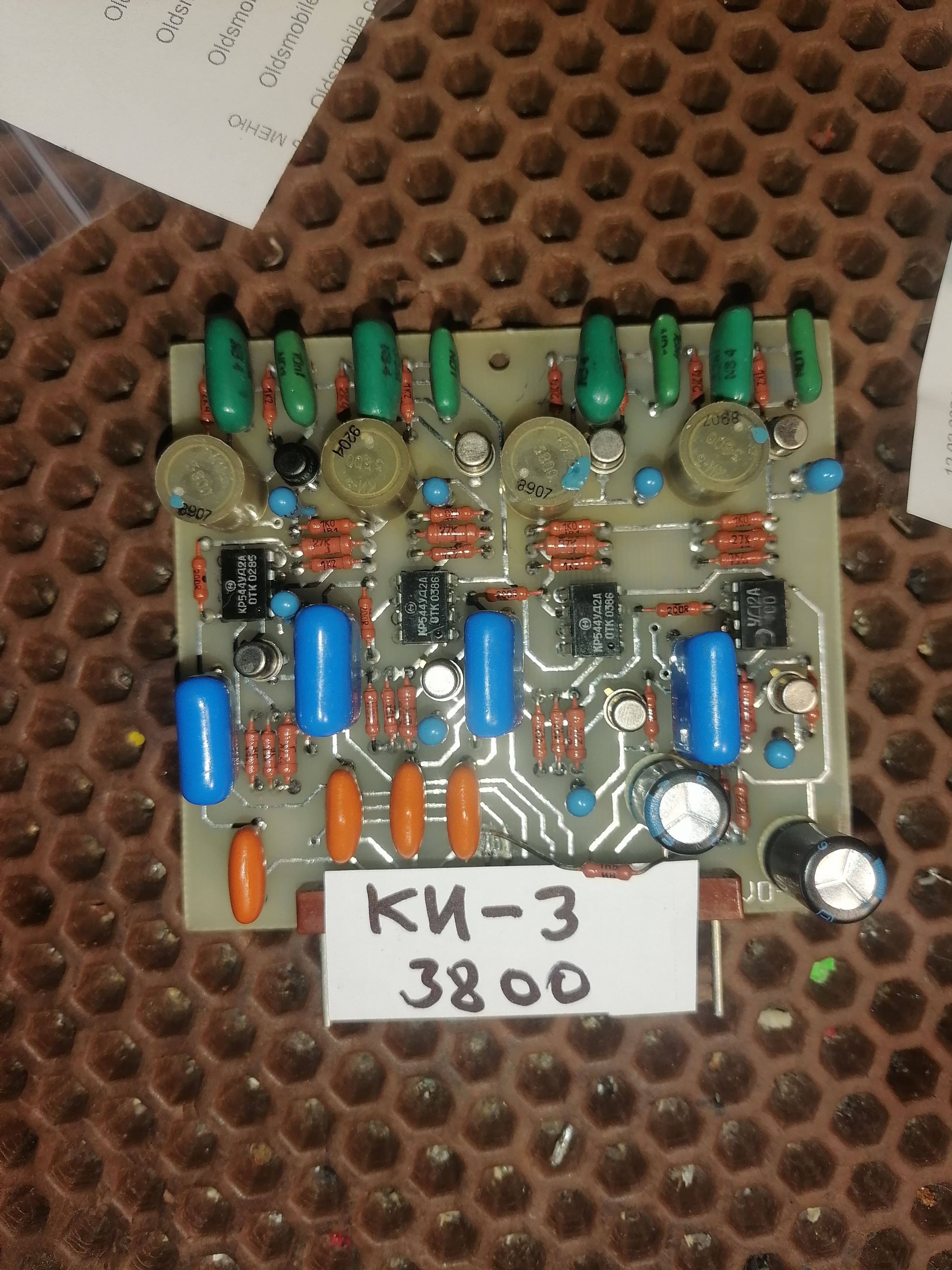

Вот две платы, я подписал трансформаторы , это что за платы?

[Борисыч44]

Первая, если перед ней стоят реле, то -

УВ "синхры" тоже должна быть с катушками (КИ-3??)

Вторая -

Плата с кучей КИП3 - ККЗ

[Игорь-Калуга]

Борисыч44,
Поясните пожалуйста термины УВ синхры и КИПЗ -ККЗ
что то я не догоняю


ККЗ-коммутатор каналов записи

[Борисыч44]

КИП3 - катушка индуктивности подстроечная - в блестящем экране )) ставятся в Коммутатор Каналов Записи - откройте любую схему на Олимп 003/004 и найдёте похожую структуру))

Усилитель Воспроизведения в синхронном режиме - в нём головка записи работает как воспроизводящая - обычно такое встречается в многоканальных магах для записи на соседний канал и сигналы не "разбегались" по времени, ему не важны ни шум, ни АЧХ т.к. он только для музыкантов чтоб в ритм и строй попадали)), но чтоб не перегрузить ВЧП должны быть фильтры пробки.

[Игорь-Калуга]

Борисыч44,
А вот та плата где 4 рыжих транса это не фильтры пробки?

[Борисыч44]

Плата с одним большим трансом - это ГСП, 4 регулятора тока подмагничивания - регулируют видимо углом отсечки перед утроителями - это плата с четырьмя трансами (почему их не настраивали сердечниками непонятно??))

читайте ещё раз!! - что не понятного!! , если всё равно не доходит - продайте пока ещё есть что !!

[АлексейГрей]

Борисыч44, Ну вот, Николай Борисыч, запугали парня, вообще пропал!

[Борисыч44]

Не запугал, а посоветовал не ломать - видимо послушался?))
