Сверхлинейный усилитель по схемотипу Видерхольда 1977- 2021 (повтор и дополнение)

[belka]

2 ОУ +5 транзисторов в УН. Выходные каскады разные симулировал, биполяры-полевики, без проблем ноль 4-10 мег двигается, без потери усиления на 20-ти килогерцах.

Благодарности:
Евгению Букварёву и Со. - идея с интегратором прорывная, если ей правильно пользоваться.





Убедительная просьба - пишите ТОЛЬКО по делу. Никаких других комментариев здесь размещать не нужно!

После первой публикации многие резонно отметили, что 2 ОУ и такое огромное усиление явно избыточны. Согласен, поэтому схема была существенно упрощена, с некоторой потерей усиления, но не критической. Итого, к базовой схеме Видерхольда был добавлен 1 (один) транзистор и получено усиление не менее 170дБ!

Обратите внимание, как изящно получилось ввести в схему параллельный ВЧ канал, благодаря которому всё это работает. Вполне осознанно претендую на то, что мне удалось нарисовать самый простой сверхглубокоосник.

В соседней ветке я взял модель какого-то Парафина (смешная поделка) и дорисовал ей недостающие детальки. Модель и схема, базовая, прилагаются:



УМЗЧ ВВ 2021.CIR

Продолжение темы:

Кто желал общий эмиттер в УН?

Вложение 400855 Вложение 400857

Как вы понимаете, Q22 и R40 из схемы можно смело удалить и соединить эмиттер Q21 непосредственно с выходом ОУ. Диоды Вокруг ОУ также нужно убрать и добавить правильные цепи для антиклиппа, которые на схеме не нарисованы.

Итого. 1 ОУ + 4 транзистора в УН = полноценный сверхглубокоосник, до которого на RCL-электро нужно ещё очень долго думать)))

[belka]

Offтопик:

Если схема не генерит при клипе - нужен ли антиклип вообще?

В том или ином виде он нужен в глубокоосных системах всегда.

Антиклип может быть построен различными способами, совсем не обязательно именно так, как это выглядит лично у меня. Евгений Букварёв на плате ВВ2021 сделал этот узел так, как счёл необходимым и всё прекрасно работает.

[Ageres]

Это на форуме у дегенеративных так думают и бесконечно лгут в свойственной им манере, на самом деле создан даже дополнительный ресурс с поддержкой проекта ВВ2021 в Телеграмм

Никакого антиклипа я тут не обещал, не нужно этих выдумок и инсинуаций.

Мне лениво листать в начало темы. Но про "секретный суперантиклип" я отлично помню.
Что касаемо Букварёвской реализации, такое себе. Мне не нравится и лучше иметь авторский вариант перед глазами нежели сделанный непойми кем и непойми как. Вот такое у меня мнение.
Зы Одни шлейфы от FDD чего стоят, что ещё придумаете? Может от компьютерного БП заодно запитаемся?

[Ageres]

Не нужно отвечать провокаторам, потому как лениво)

Кто эти мерзавцы , покажите мне их лица, я им тоже отвечать не буду.

[Alexsandr]

Зы Одни шлейфы от FDD чего стоят, что ещё придумаете?

А что не так с этими шлейфами? У меня соединение только с блоком питания этими шлейфами, вижу только ++++очень правильное соединение !

[Ageres]

А что не так с этими шлейфами? У меня соединение только с блоком питания этими шлейфами, вижу только ++++очень правильное соединение !

Да какие то они жухлые на мой взгляд. Ну что это за силовой кабель такой?(
Они изначально сигнальные. Значит сечение невелико и ток тоже не очень. Я питалово всегда просто толстыми проводниками припаиваю, без никаких разъёмов. А то со временем всякие странности могут быть, при работе с серверами где полно разъёмов это прекрасно видно. Ластикотерапия- основной способ лечения.

[Alexsandr]

Время покажет. пока полёт отличный, да и ещё удобно и длина кабеля всего то сантиметра 4

[bukvarev]

Разъем имеет допустимый ток 3А на контакт, особенно, если разъем от нормального производителя, например, Connfly, серия DS1013.
Кабель там 28AWG, с площадью сечения 0.081 кв. мм на провод. По 10 проводов на каждое питание, и 20 - на общий.
Итого: в цепи питания 0,81 кв.мм, а общего - 1,62 кв. мм.
Вносимое сопротивление в цепи питания при длине кабеля 20 см (типовое) - 4,3 мОм, а общего - 2,16 мОм.
Более, чем, особенно, учитывая, что шлейф практически не лучит.

[MAXIM_A]

Более, чем, особенно, учитывая, что шлейф практически не лучит.
А вот это очень важно, что нет электромагнитного излучения.

[SemSem]

Они изначально сигнальные

уважаемый, зачем народ вводить в блуд ((

при работе с серверами

а какое отношение имеют "серверы" к конкретному приложению ?.....

разъёмов

в военке все на разъмах, условия там....."сервер" отдыхает

[Ageres]

уважаемый, зачем народ вводить в блуд ((

а какое отношение имеют "серверы" к конкретному приложению ?.....

в военке все на разъмах, условия там....."сервер" отдыхает

Да уж. Отдыхает. Выхлоп у вычислительного лезвия под нагрузкой - до 90градусов. Потребление- десятки ампер при 48 вольтах.
Правильно спроектированные разъёмы это всё выдерживают, но есть мелочь- цена у них долларов по 200 за каждый и они не соединяют плата-шлейф, а плата-плата. \
Не уверен что флоппи шлейфики там выжили бы. Но раз товарищ Букварёв говорит что работает- не имею причин ему не верить. хоть оно мне и не нравится. Пёс с ним.
На самом деле мне очень хочется глянуть на усилок Белки, что же у него получилось? )

[Juzzy]

единственная проблема со шлейфом, это.. мне не подходят штатные платы выпрямителя, по ряду причин. заказывать у китайцев две платы неохота. сделать на коленке плату без металлизации под этот разъем при таком чередовании жилок шлейфа нереально. ну припаял в ряд шлейф на плату, не самое лучшее в мире занятие, да

[nemoli]

На самом деле мне очень хочется глянуть на усилок Белки, что же у него получилось? )

Offтопик:
Думаю что и самому Белки хочется.. Но не настолько сильно, чтобы его сделать

[SemSem]

не самое лучшее в мире занятие, да

точно, вывод напрашивается сам собой - не проще найти другое занятие

цена у них долларов по 200

сами знаете про сыр и изжогу.....

Но раз товарищ Букварёв говорит что работает

Женя молодец, что потащил эту мысль в массы ( он просто красавец, продолжатель идей маэстро )

[Viktor S]

Невозможно себе представить, как доставляет наблюдать

Ты зачем-то немного нервничаешь. Нет повода, КМК

[Juzzy]

точно, вывод напрашивается сам собой - не проще найти другое занятие

да я это к тому, что можно было сделать распиновку шлейфа более дий-френдли, не ухудшая свойств конструкции. хотя и так жить можно

[Ageres]

Offтопик:
Невозможно себе представить, как доставляет наблюдать за бешенством умственно тупых и нищих импотентов.

действительно нет никакого повода нервничать.
Но нет никакого повода и раздувать щёчки, товарищ Белка, не ровён час лопнут. Все очень огорчатся, как же мы узнаем вышло у вас 0u% в железе али нет если у вас щёчки полопаются?

[bukvarev]

да я это к тому, что можно было сделать распиновку шлейфа более дий-френдли, не ухудшая свойств конструкции. хотя и так жить можно

Она сделана под максимальное качество. Пары. и чередование полярностей.
Можно, конечно, один ряд выделить под общий, а второй - под два плеча по сторонам. Тогда и на односторонней плате реализуется. Но будет хуже.
Текущая распиновка легко разводится на двухсторонней плате (см ВВ021). Очень много конструкций выполнены именно на двухсторонних платах.

Насчет запаивания шлейфа - то тут отдельная история. Дело в том, что после его разделки все равно придется чередовать чет-нечет, вне зависимости от распиновки. Не однорядку же делать..
А быстрая разделка и облуживание без скрутки каждого проводка - как раз одна из любительских технологий, совсем не смертельная.

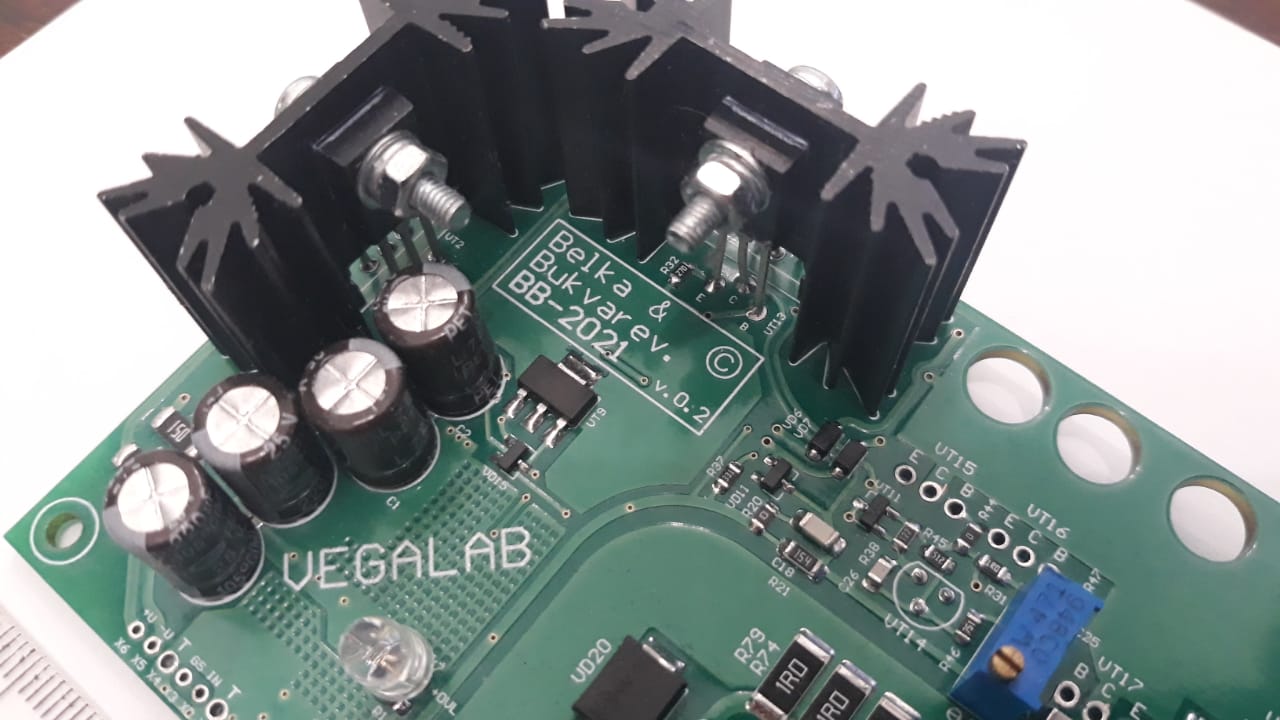

Мало кто обратил внимание, но именно двухрядка позволила выполнить плату ВВ2021 шириной всего 70 мм, Вместе с транзисторами!
Т.е. этот усилитель влезет почти в любой корпус, о чем периодически спрашивают те, у кого есть готовая платформа под переделку.

[belka]

действительно нет никакого повода нервничать.
Но нет никакого повода и раздувать щёчки, товарищ Белка, не ровён час лопнут. Все очень огорчатся, как же мы узнаем вышло у вас 0u% в железе али нет если у вас щёчки полопаются?

Ageres,ты уже нарисовал, что обещал на форуме уж полгода как?
Доставляет)

Offтопик:
Сиди, не вякай, клован. Кто ещё хочет по морде ссаной тряпкой?

Транзисторов закуплено правильных столько, что на долго хватит.

[Ageres]

Ageres,ты уже нарисовал, что обещал на форуме уж полгода как?
Доставляет)

Offтопик:
Сиди, не вякай, клован. Кто ещё хочет по морде ссаной тряпкой?

Транзисторов закуплено правильных столько, что на долго хватит.

Некоторые вещам лучше дать как следует настояться. Или вы товарищ думаете что апнуть ВВ-89 в пределах старой платы сильно просто? На самом деле несложно, но временно стало не до того.
ЗЫ про ссаные тряпки, насмешили ага. Плевать мне на ваши тряпки.
Во, платка кстати неплохая.

[Juzzy]

Она сделана под максимальное качество. Пары. и чередование полярностей.
Можно, конечно, один ряд выделить под общий, а второй - под два плеча по сторонам. Тогда и на односторонней плате реализуется. Но будет хуже.

у меня нет причин не доверять этому, но сомневаться то можно? что именно позволяет в этой конструкции победить чередование полярностей? это не сарказм, мне для общего развития интересно.

Текущая распиновка легко разводится на двухсторонней плате (см ВВ021). Очень много конструкций выполнены именно на двухсторонних платах.

Да, и я все делаю на двусторонних платах. но есть один нюанс. Технология металлизации отверстий даже в не совсем наколенных условиях-проблема. я остановился на медных пистонах, и с этим разъемом в такой конфигурации их использовать не удается. но решение всегда есть,

Насчет запаивания шлейфа - то тут отдельная история. Дело в том, что после его разделки все равно придется чередовать чет-нечет, вне зависимости от распиновки. Не однорядку же делать..
А быстрая разделка и облуживание без скрутки каждого проводка - как раз одна из любительских технологий, совсем не смертельная.

Ну я его на своей плате в один ряд и запаял. разделил на 5 частей по 8, стриппером зачистил, облудил, припаял, все. вот только мыть от флюса это невесело
вдруг есть технология проще, и я чего-то не знаю? интересно

Мало кто обратил внимание, но именно двухрядка позволила выполнить плату ВВ2021 шириной всего 70 мм, Вместе с транзисторами!
Т.е. этот усилитель влезет почти в любой корпус, о чем периодически спрашивают те, у кого есть готовая платформа под переделку.

Все в конечном итоге и упирается в сколько-нибудь доступный корпус и трансформаторы. и попытку все упихать в оставшееся доступное место ну нет у меня доступа к анодированию алюминия, а без него невозможно приемлемое качество корпуса для дома обеспечить.
