Тесты, измерения, модификации головок.

[Ламер со стажем]

А давайте-ка складировать все найденные ссылочки по данной тематике в одном месте

http://ldsg.snippets.org/idx.php - Loudspeaker Designer*s Selection Guide

http://www.audioheuristics.org/ - страничка Mark K.

http://www.zaphaudio.com/ - John Krutke aka Zaph

http://www.htguide.com/forum/printth...0&page=1&pp=50 - тесты на HTGuide

http://www.mfk-projects.com/Measurements.htm - Monte Kay

http://www.speakerdesign.net/home.html - David Ralph

http://mywebpages.comcast.net/kidder...rs/drivers.htm - Keith Kidder

http://murphyblaster.com/content.php?f=main.html - Dennis Murphy

http://www.linkwitzlab.com/ - Siegfried Linkwitz

http://photofile.ru/users/hrundel-spb/1405561/ - Хрюндель

http://www.diymobileaudio.com/forum/...isplay.php?f=7 - тесты и обзоры динамиков (в особенности темы от npdang)

http://www.troelsgravesen.dk/Tweeters_dist-test.htm - Troels Gravesen

http://www.n-audio.com/test/index.htm - Сканы некоторых тестов из журнала HOBBY-Hi Fi

http://mae.na.by/big_compr.htm - Тест трех популярных СЧ от MaxMan

http://www.customanalogue.com/elsinore/elsinore_15.htm Тест трех популярных ВЧ от Joe R.

http://s139.photobucket.com/albums/q288/augerpro/ Тесты от Augerpro

http://www.clearwaveloudspeaker.com/DriverTesting.html

https://hificompass.com/ru/speakers/measurements

[Nitro]

Это мидвуфер. Ширина гофра/2 не катит. Мне нужно не максимальное а максимальное линейное смещение. Если подать сигнал и поймать момент роста гармоник, то как измерить перемещение диффузора? на глаз ошибка 1...2 мм соизмерима с Хмах.

Точно только лазерным лучом.

[Nikolav]

Мне нужно не максимальное а максимальное линейное смещение. Если подать сигнал и поймать момент роста гармоник, то как измерить перемещение диффузора?

Я мерил уровень сигнала, забивал его и ТС в ЛСПкад, ставил объём ЗЯ 1000 литров (там есть ограничение на задание объёма, ставил максимум), смотрел ход на частоте измерения.

[Lexus]

Всем доброго времени суток!

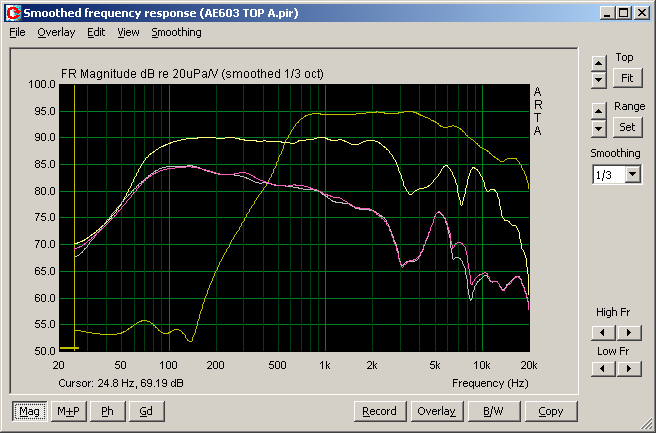

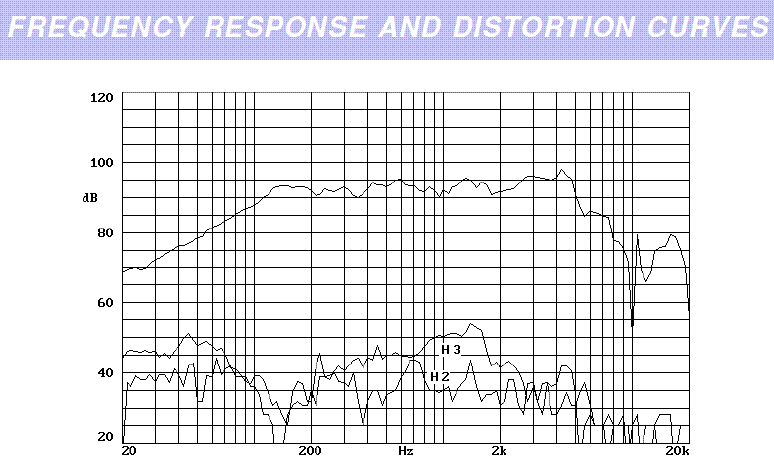

Не знаю, в ту ли тему пишу. Суть такая. Занялся изучением домашней акустики на предмет возможной модернизации. Измерил головки в штатно установленных местах, без фильтров. Вполне доволен, за исключением результатов измерения ВЧ Vifa DX25SC09-04. После 4 кГц начинается завал (первое изображение в приложении, измерены все головки по отдельности) и на 15 кГц достигает почти -10 дБ. Измерил дополнительно ИЧХ головок и вместе с АЧХ и схемой фильтра отправил в LspCAD 6.25. Получилось неплохо (второе изображение в приложении, сглаживание отсутствует), не считая область НЧ, но это по понятным причинам - отсутствие моделирования в корпусе. Как думаете, может себя так вести "пищалка" Vifa? Даташита на нее не нашел (она не серийная). Сначала думал, что это близкий аналог серийной DX25SC05-04, но не совпадают значения Fs и Le. Для DX25SC09-04 Fs = 714 Гц, Le = 70,84 мкГн, а для серийной DX25SC05-04 соответственно 605 Гц и 22,7 мкГн. Остальные параметры схожи, как и внешний вид. Какие у кого есть мысли на этот счет?

[Aleksey12]

Доброго времени суток ! Подскажите пожалуйста резонансные частоты драйверов 1а-16 1а-17 1а-20 1а-22 ! Зарание благодарен !

Суважением Алексей.

[Штурман]

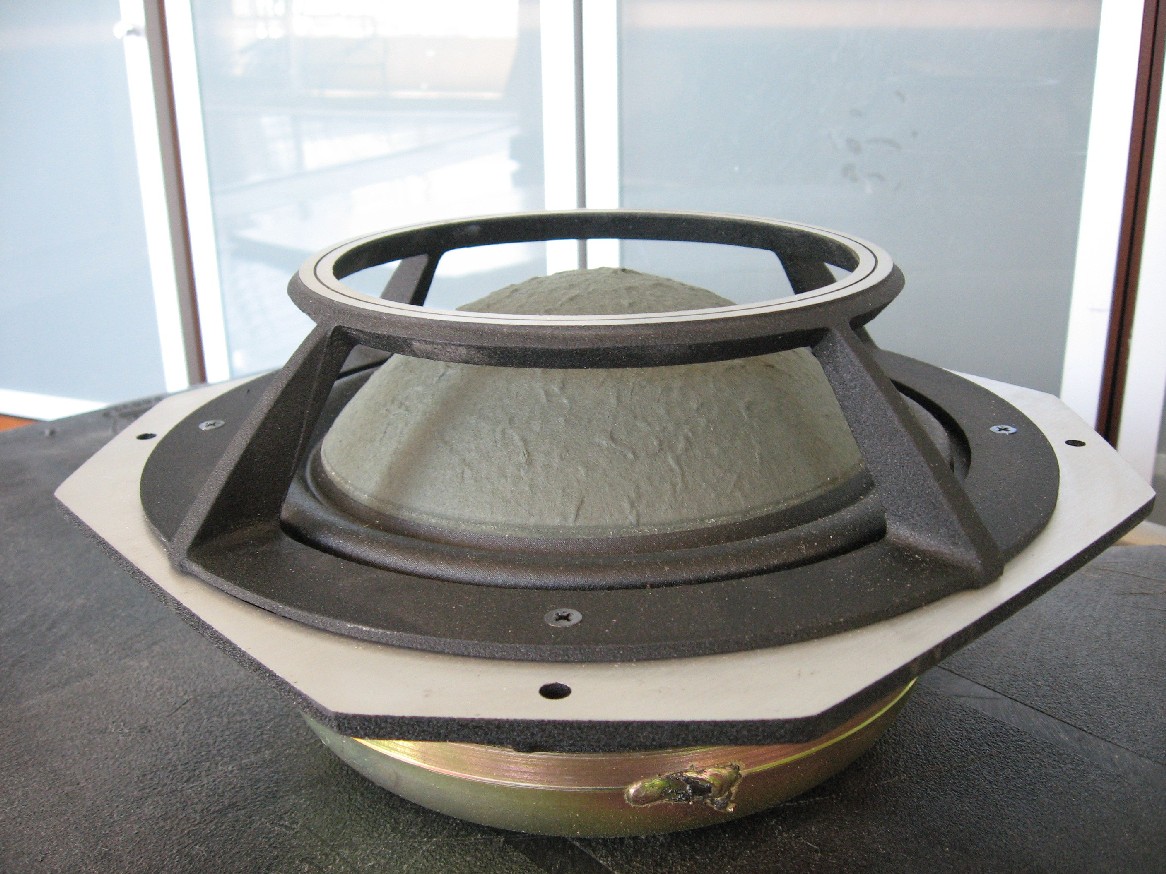

Появилась идея взять вот такую вот штуку. Размер 10" Вроде бы это какой то старинный Фостекс. Интересно,что от него ждать? Купольный НЧ с размером в 10"- это прикол или толк будет?

[cvazimodo]

По крайней мере у вогнутой диафрагмы жёсткость больше, чем у выпуклой, если Вам от этого легче

[mr-marlen]

Динамики Wavecor на моем корпусе 32см ширина. ВЧ и СЧ смещены почти до упора к боковой стенке.

[Dmitr_RE]

Тут выкладывают свежие выпуски журнала VOICE COIL
http://www.audioamateurinc.com/

похоже лафа закончилась...
__

Теперь Voice Coil есть на веговском ftp. У кого нет дуступа качаем voice coil на рутрэкере тут: http://rutracker.org/forum/viewtopic.php?t=3557111

[konstantin15]

Всем доброго времени суток!

Не знаю, в ту ли тему пишу. Суть такая. Занялся изучением домашней акустики на предмет возможной модернизации. Измерил головки в штатно установленных местах, без фильтров. Вполне доволен, за исключением результатов измерения ВЧ Vifa DX25SC09-04. После 4 кГц начинается завал (первое изображение в приложении, измерены все головки по отдельности) и на 15 кГц достигает почти -10 дБ. Измерил дополнительно ИЧХ головок и вместе с АЧХ и схемой фильтра отправил в LspCAD 6.25. Получилось неплохо (второе изображение в приложении, сглаживание отсутствует), не считая область НЧ, но это по понятным причинам - отсутствие моделирования в корпусе. Как думаете, может себя так вести "пищалка" Vifa? Даташита на нее не нашел (она не серийная). Сначала думал, что это близкий аналог серийной DX25SC05-04, но не совпадают значения Fs и Le. Для DX25SC09-04 Fs = 714 Гц, Le = 70,84 мкГн, а для серийной DX25SC05-04 соответственно 605 Гц и 22,7 мкГн. Остальные параметры схожи, как и внешний вид. Какие у кого есть мысли на этот счет?

Первое - если есть магнитная жидкость в зазоре, удалить.

[Dmitr_RE]

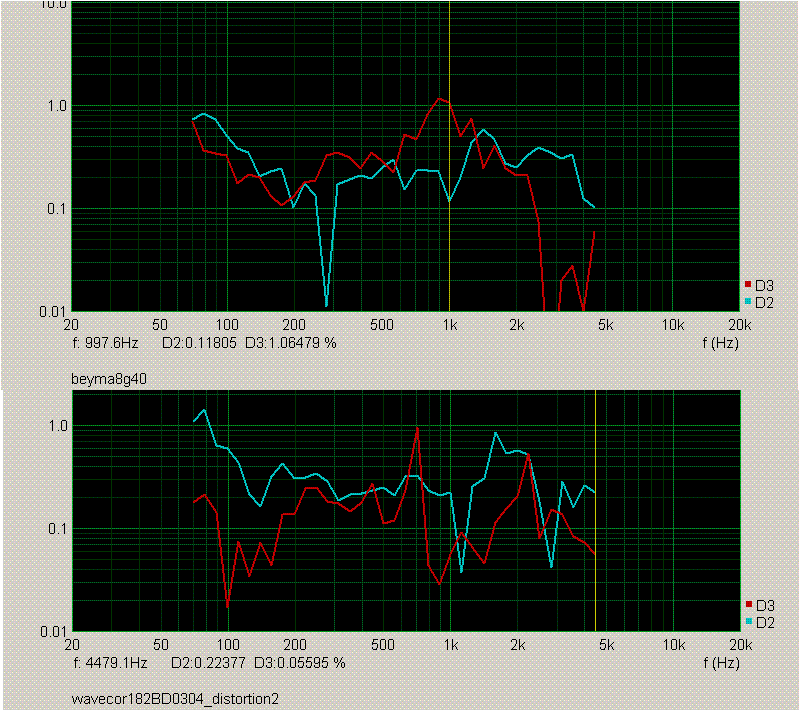

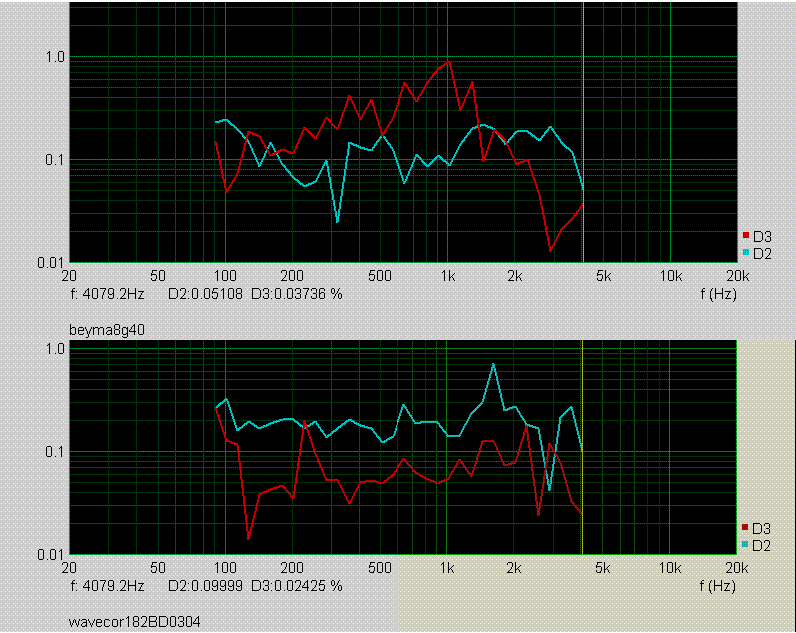

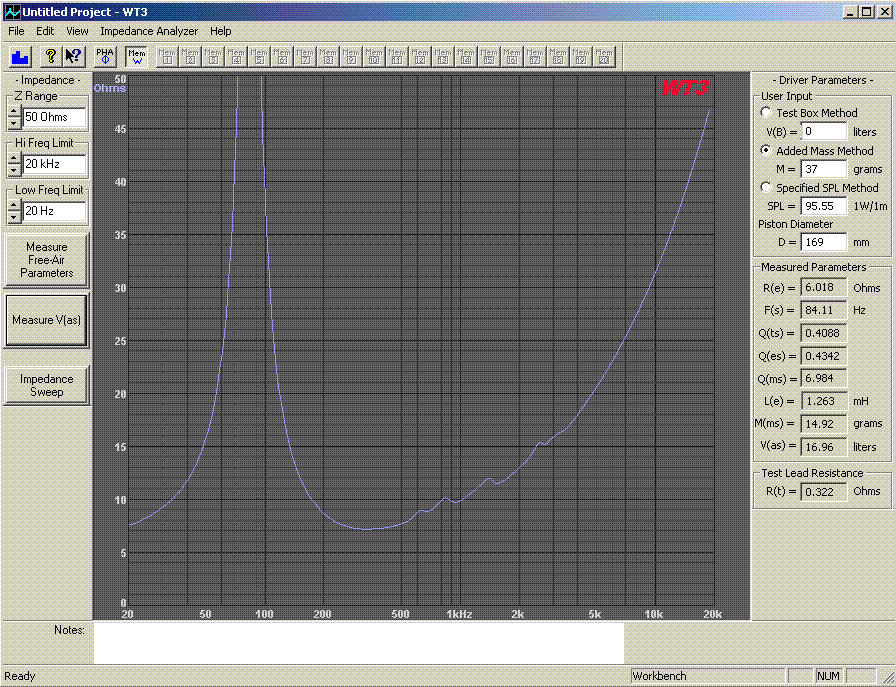

Пара картинок измерений beyma 8g40. Динамик размят слабо, ящик внутри почти голый и без заполнения поэтому CSD пока что выкладывать не буду.

2-3 гармошки сняты где-то на 2в и на 5вольтах(картинки distortion2) У wavecor 182BD снят колпак, что немного повысило искажения на СЧ, особенно на 1,5кгц. Марлен предложил снять искажения не на одинаковой мощности усилка а на одинаковом давлении испытуемых - можно попробовать но не сегодня. Разомну получше бейму, заглушу корпус и тогда можно будет пошуметь. Но в целом и так видно, что waveкор182 при увеличении громкости уже не так крут как на 1-2вольтах.

[alexjc]

Есть динамик 13см с куполом, диффузор не бумажный, вобщем из недорогих напольников, там их два штуки на колонку + ВЧ. АЧХ этого динамика привожу на графике, полезная информация до 300Гц, потом идёт дальше ровно вниз и на 100Гц выброс 3-5 дБ. Мне бы провальчик на 2-2,5 КГц на 2-3 дБ поднять и презенс на 4,5 придавить, или хотя бы что-то одно, и тогда бы с помощью фильтров с кривоватыми пищалками получилась бы сносная АЧХ. Подскажите какие методы можно попробовать, кроме фильтров, перемотки катушки и кроме разбирания динамика. А может есть способ спад от 1КГц вниз уменьшить?

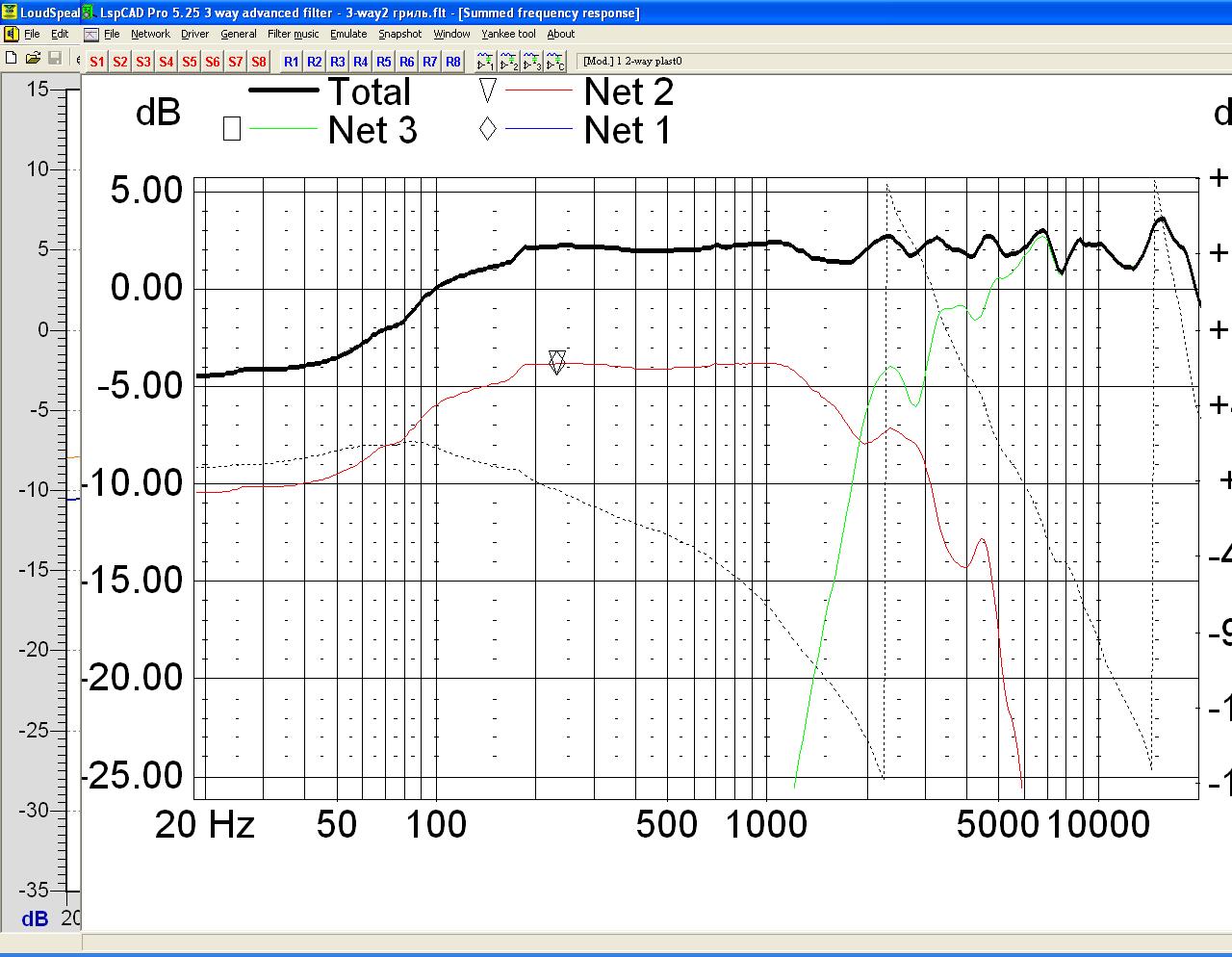

Добавил что получается в том виде как есть. Вроде бы нормально, но схема, номиналы и чуйка смущают.

[alexjc]

извиняюсь, не с куполом, а с пулей, а диффузор всё-таки бумажный, только покрыт или покрашен чем-то сверху, но мне уже не надо. Что-то аудио-DIY форумы не то что пару лет назад, всё мёртвое, неужто народ перестал "страдать"?

[mr-marlen]

alexjc А что плохого в Вашем фильтре? Судя по +6дБ динамики параллельно включены.
Мне сразу видится вариант фильтра - это катушка примерно 1,8мГн, которая дает спад 1ого порядка где-то с 500Гц, тем самым выравнивается бугор от баффла с 600-2000Гц. Затем конденсатор 8,2-12мкФ параллельно (возможно с резиком в зав. от фазы) и дополнительный режектор RLC на 4,5кГц, чтобы подавить горб. Как вариант можно попробовать фильтр пробку, но в вашем случае пичок не на 8-10кГц, а на 4,5кГц и из-за этого применять такой фильтр я бы не стал т.к. будет резкий разворот фазы после подавления горба. В случае если использовать резистор 33-47Ом нужное подавление не получить.
Формулировать вопрос надо все-же более объективно и правильно. А то Ваш вопрос выглядит примерно так: "Я сделал - у меня получилось. Нормально?"

[alexjc]

mr-marlen,
спасибо за ответ, с фильтром Вы угадали а мой вопрос был не по фильтрам, а по доработке динамиков, я хотел выравнять их механическим путём, если кто-то знает способы. А получившийся график привёл просто чтоб скучно небыло . Ещё вопрос, как переводится "фильтр-пробка"? резистор 33-47 Ом тоже для него?

[mr-marlen]

https://forum.vegalab.ru/showthread....=1#post1070533

[alexjc]

так у меня такой и стоит, тогда напрашивается вопрос, что вы имели ввиду под "режектор"?

[mr-marlen]

И каково сопротивление резистора около конденсатора? Если около 8-12Ом выкидывайте срочно.

что вы имели ввиду под "режектор"?

Вешается параллельно клеммам динамика катушка индуктивности, конденсатор и резистор. Номиналы подбираются так, чтобы задавить горб. Однако фаза в этом случае будет менятся и надо смотреть по месту как будет стыковаться с пищалкой.
Также возможно р-н 2-3кГц приподнимется, если попробовать вместо пули приклеить колпак. Либо оптимизировать профиль пули.

[alexjc]

я думал что режектор это последовательно с головкой, ну теперь понятно. Параллельно я тоже пробовал, было хуже. Про пулю тоже думал и спать мне не давала Но ведь если её убрать ухудшится фазовая хар-ка по идее? она же фазовыравнивающая должна быть. Колпак где-то брать надо, раньше видел вроде продавались, давно это было, щас всё радио-дело загнулось

---------- Добавлено в 11:44 ---------- Предыдущее сообщение в 11:28 ----------

И каково сопротивление резистора около конденсатора? Если около 8-12Ом выкидывайте срочно.

там его нет, не понадобилось, хотя оказалось что даже 100 Ом ничего не меняет, т. к. конденсатор 0,2 мкФ, там "решает" сопротивление параллельно всему режектору.

[mr-marlen]

там его нет, не понадобилось, хотя оказалось что даже 100 Ом ничего не меняет, т. к. конденсатор 0,2 мкФ, там "решает" сопротивление параллельно всему режектору.

Тогда вообще не понятно зачем он нужен. Выкиньте его и все. Т.к. без резистора он точно разворачивает фазу и не гасит уровень после. Т.е. другими словами после того как 0,2мкФ не действуют подавление ВЧ у НЧ происходит за счет собственного спада и давление на ВЧ там то, которое получается при измерении без фильтра. Я в двухполосках на такое напоролся без резистора поставил. В итоге вообще выкинул.

Про пулю тоже думал и спать мне не давала Но ведь если её убрать ухудшится фазовая хар-ка по идее? она же фазовыравнивающая должна быть.

Вот именно, что должна давать ровную АЧХ для 13см хотя-бы к 3-3,5кГц после поршенегого режима. А у Вас провал. Посмотрите внеосевые. Вполне возможно, что она оптимизирована так, чтобы вне оси была ровная прямая. Но скорее всего её профиль не подходит к данному диффузору.

Колпак где-то брать надо, раньше видел вроде продавались, давно это было, щас всё радио-дело загнулось

http://www.audiomania.ru/kolpaki/diffusor/

[alexjc]

попробую под углом, а вообще там уже будет всё по-другому, может оставлю без доработок. В новой реинкарнации ВЧ-динамика выброс на 2 КГц порядка 5 дБ, как раз сопрягается с тем провальчиком. Меня вот ещё какой вопрос мучает, в этих напольниках ВЧ-динамик между двумя драйверами, и получается что он в любом случае находится ниже уровня ушей, а драйверы разнесены на 26 см по вертикали, и верхний как раз на уровне ушей. Может мерить на уровне верхнего динамика, а не ВЧ?
