Тесты, измерения, модификации головок.

[Ламер со стажем]

А давайте-ка складировать все найденные ссылочки по данной тематике в одном месте

http://ldsg.snippets.org/idx.php - Loudspeaker Designer*s Selection Guide

http://www.audioheuristics.org/ - страничка Mark K.

http://www.zaphaudio.com/ - John Krutke aka Zaph

http://www.htguide.com/forum/printth...0&page=1&pp=50 - тесты на HTGuide

http://www.mfk-projects.com/Measurements.htm - Monte Kay

http://www.speakerdesign.net/home.html - David Ralph

http://mywebpages.comcast.net/kidder...rs/drivers.htm - Keith Kidder

http://murphyblaster.com/content.php?f=main.html - Dennis Murphy

http://www.linkwitzlab.com/ - Siegfried Linkwitz

http://photofile.ru/users/hrundel-spb/1405561/ - Хрюндель

http://www.diymobileaudio.com/forum/...isplay.php?f=7 - тесты и обзоры динамиков (в особенности темы от npdang)

http://www.troelsgravesen.dk/Tweeters_dist-test.htm - Troels Gravesen

http://www.n-audio.com/test/index.htm - Сканы некоторых тестов из журнала HOBBY-Hi Fi

http://mae.na.by/big_compr.htm - Тест трех популярных СЧ от MaxMan

http://www.customanalogue.com/elsinore/elsinore_15.htm Тест трех популярных ВЧ от Joe R.

http://s139.photobucket.com/albums/q288/augerpro/ Тесты от Augerpro

http://www.clearwaveloudspeaker.com/DriverTesting.html

https://hificompass.com/ru/speakers/measurements

[shura75gd]

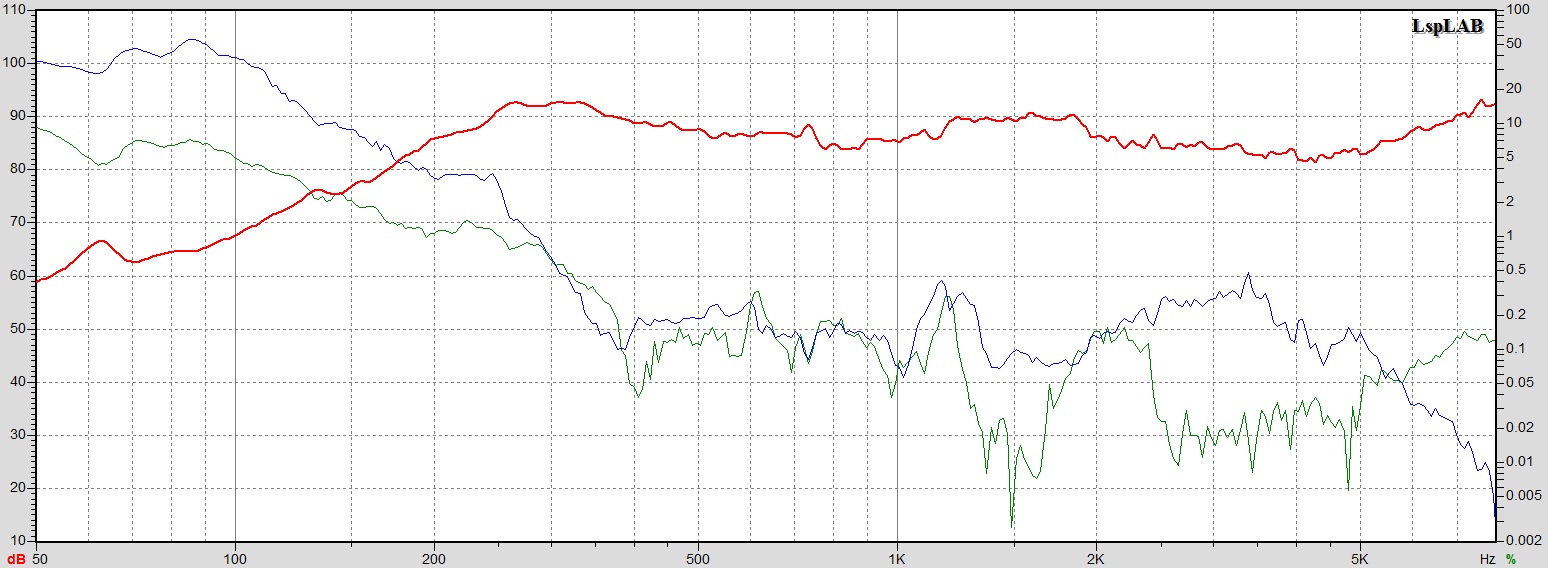

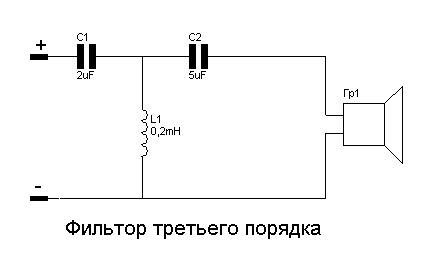

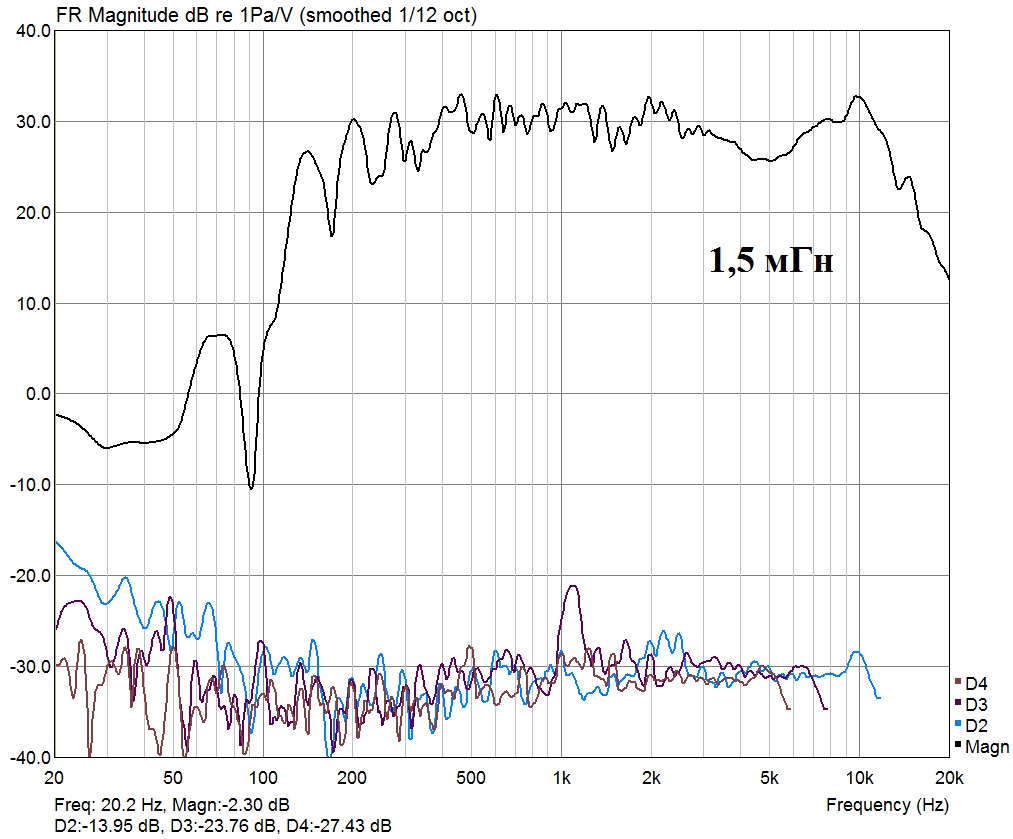

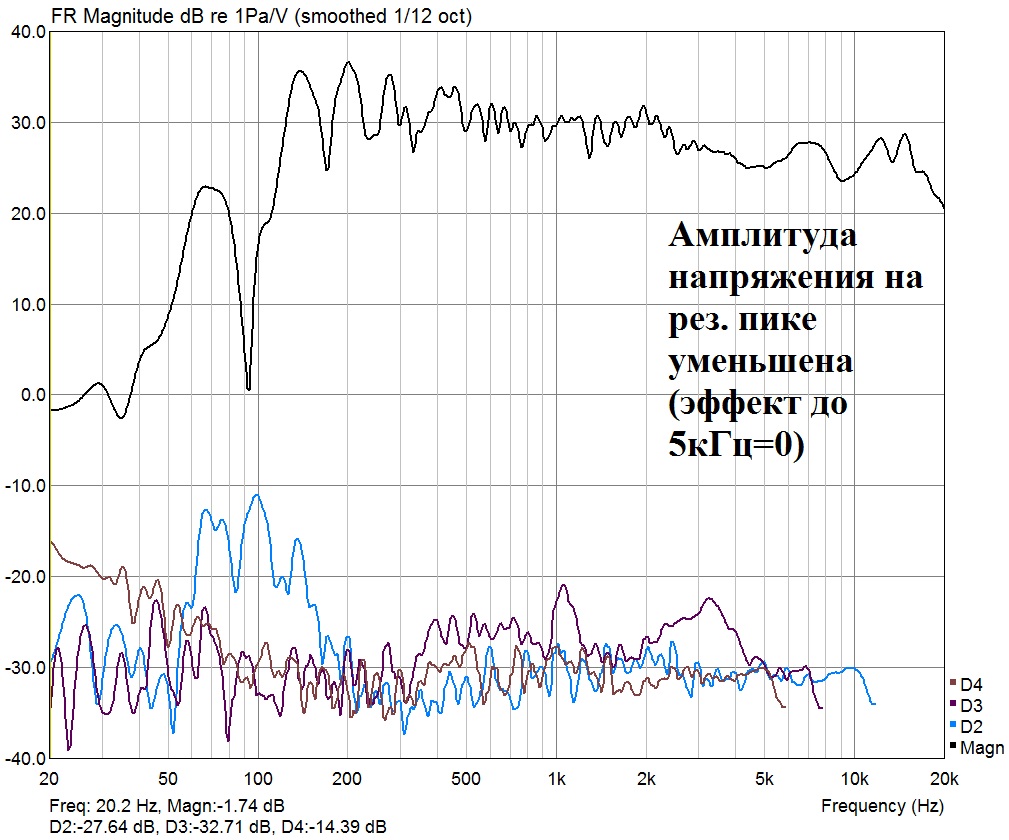

А я из 6ГДВ вот так сделал.
Хотя и в заводском исполнение звучит, фильтр нада минимум 3-его порядка.

[mr-marlen]

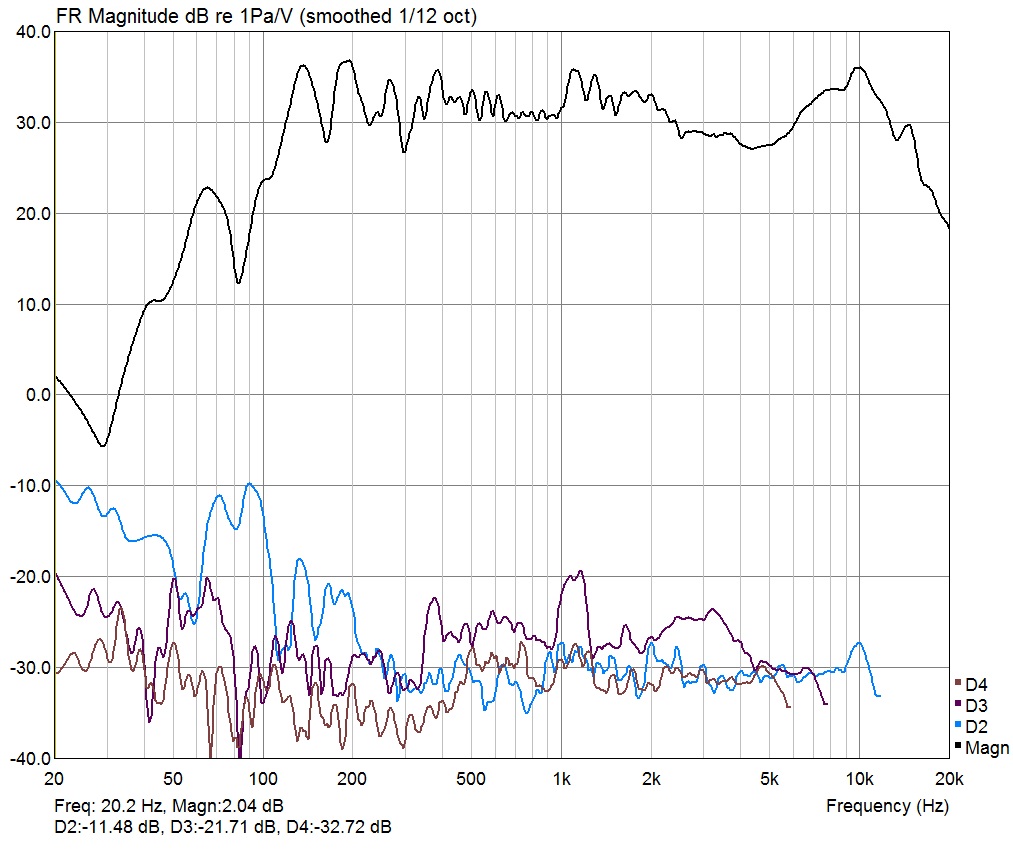

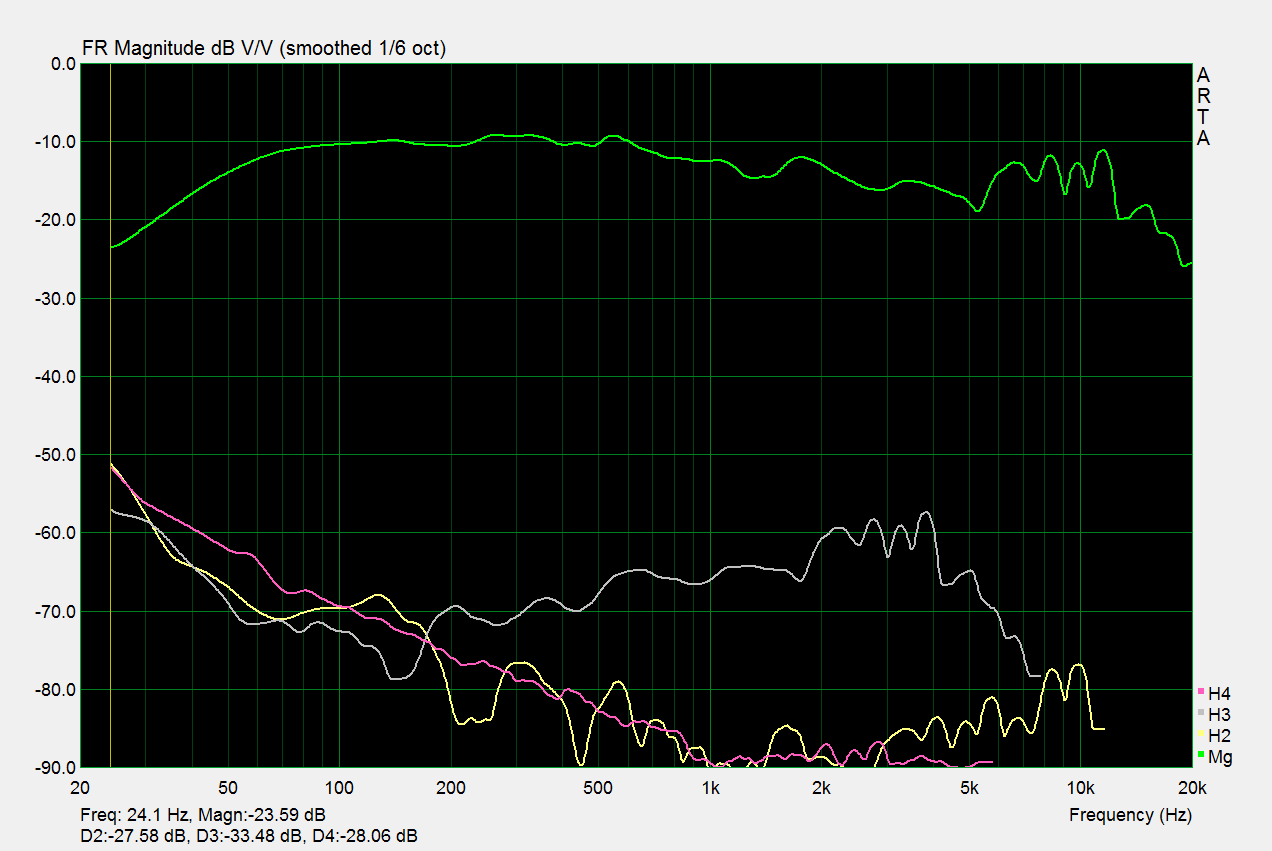

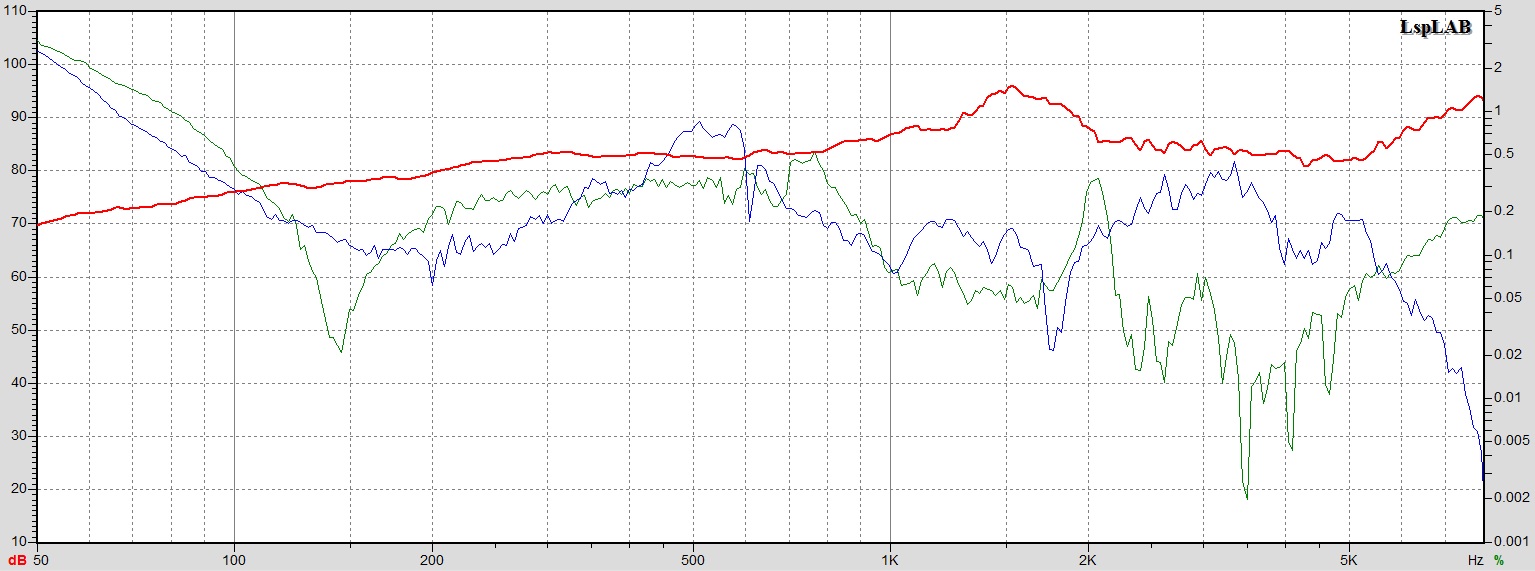

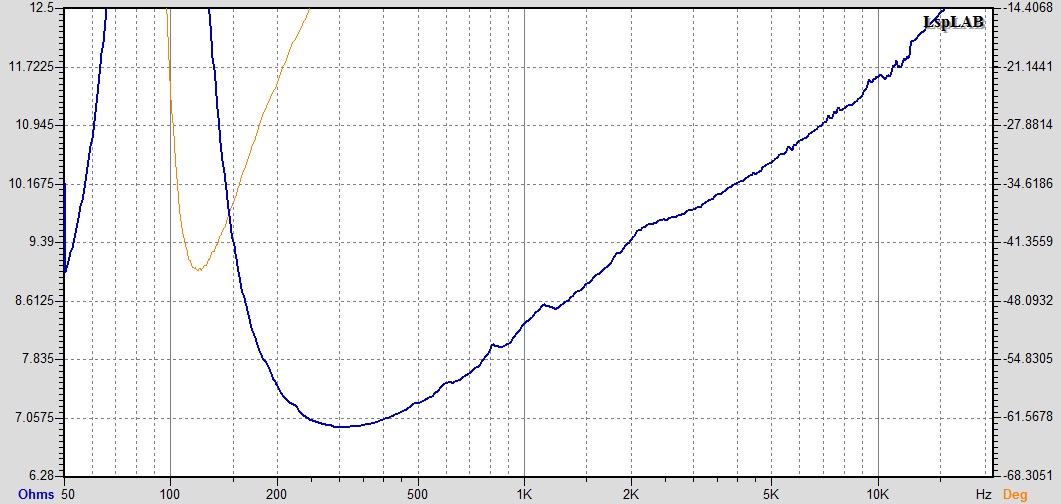

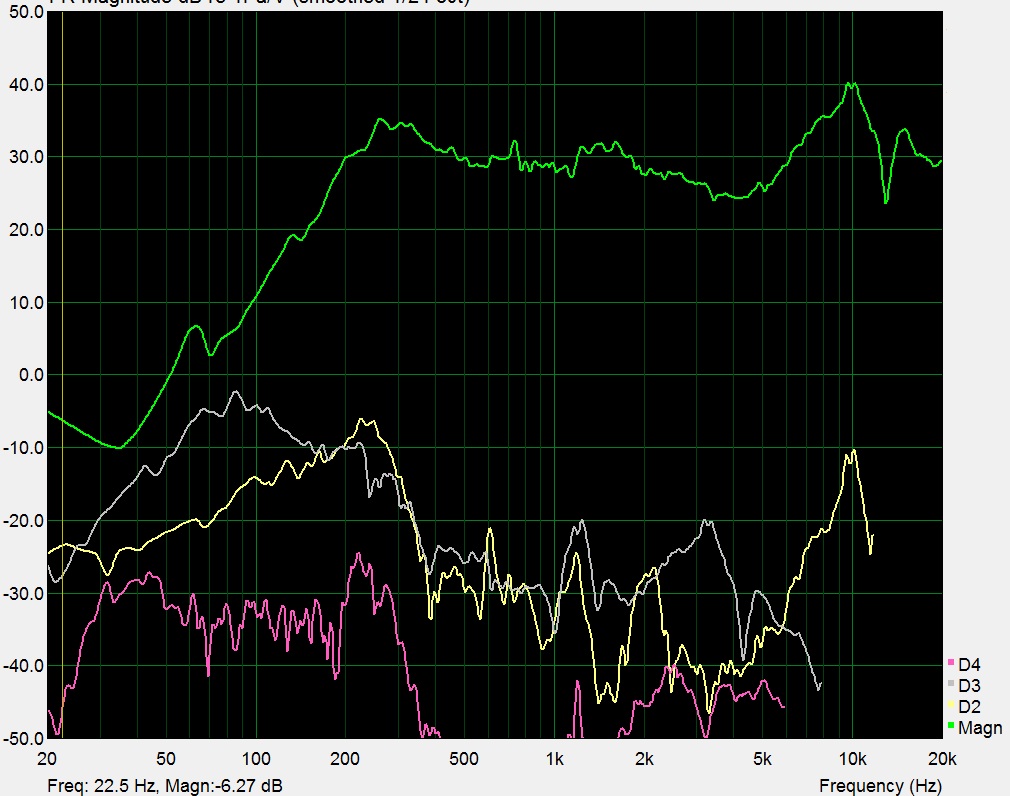

Провел измерения Fountek FW146. В принципе все на очень приличном уровне, учитывая ценник. Измерения с 10 см, подаваемое напряжение 2,83В, уровни нормализованы для расстояния 1 м.
Первый график - закрытый бокс (колпак-чашка Visaton, динамик установлен без герметизации) диаметр внутренний 10 см, объем 0,81л, бафл 16см.
Второй график - динамик без оформления.
Третий график - тот же бокс, но +4дБ к давлению и снято свипом, а не степом.
Напрягают взбрыки гармоник в колпке в районе 1,3-1,5 кГц.
В корпусе АС (посадочное 120 мм, глубиной 38мм без фаски) тоже наблюдаю похожий взбрык, но чуть ниже по частоте. Думаю это связано с трубой, которая образована диаметром в колпаке или посадочным отверстием в корпусе АС.
Измерения в корпусе покажу чуть позже и отдельно, т.к. в корпусе установлено сразу 4 штуки в общем объеме .
Там все почище, т.к. бокс нормальный, но на 1,1кГц все-же есть бяка.
В целом я доволен динамиками, а учитывая их цену сполна. Если горбик 3ей гармоники на 1,1кГц в корпусе после вытачивания фаски уйдет - динамик точно получит от меня категорию - лучшая покупка для активной трехполоски. Есть конечно лучше, но сильно дороже.
Скоро покажу "Миракль", который Stasman недопоказал, но Дмитрий Горшенин (olvicgor) описал в своих статьях .
Да и возможно будет еще показан "Миракль" про почти полностью фазолинейную акустику (не считая того, что ниже 100Гц) с IIR фильтрами и прекрасными внеосевыми.

[dee-jan]

Мерял как-то Zaph ZA14, конкурента этим фунтикам, выглядит по моему еще лучше по искажухе. Тоже ценник небольшой.

[mr-marlen]

ерял как-то Zaph ZA14, конкурента этим фунтикам, выглядит по моему еще лучше по искажухе. Тоже ценник небольшой.

Возможно. Я выбрал фунтики после этой темы http://techtalk.parts-express.com/sh...36#post1614836, плюс они есть на audiphonics.fr и на тот момент стоили по 25евро за 1 шт.

[mr-marlen]

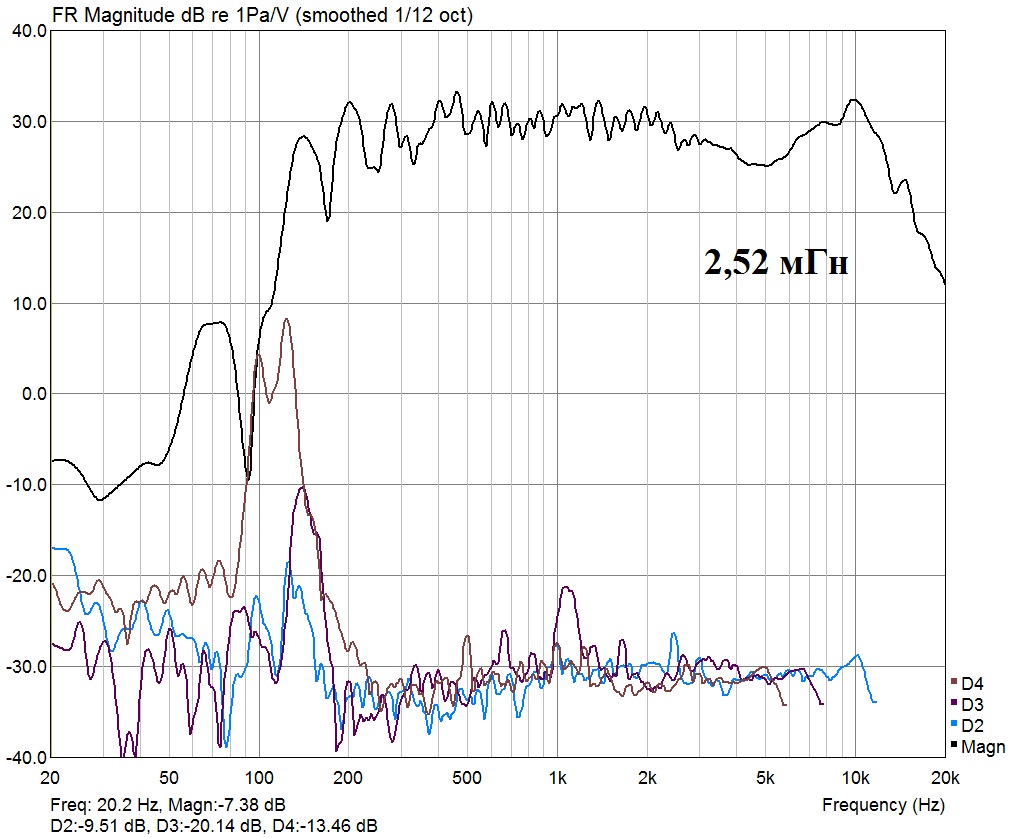

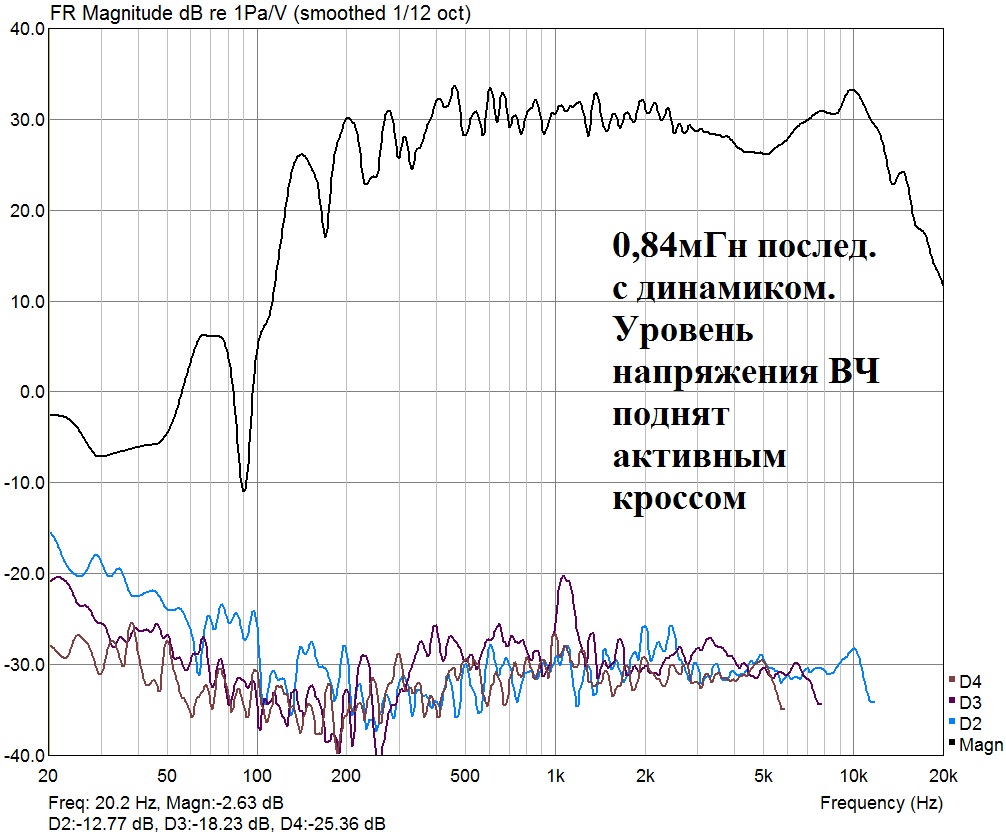

Как и обещал:

Скоро покажу "Миракль", который Stasman недопоказал, но Дмитрий Горшенин (olvicgor) описал в своих статьях .

картинки внизу.
Дмитрий (olvicgor) за статьи - спасибо!!!

[Валера777]

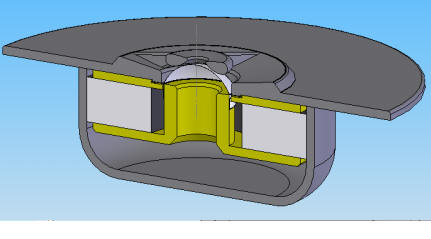

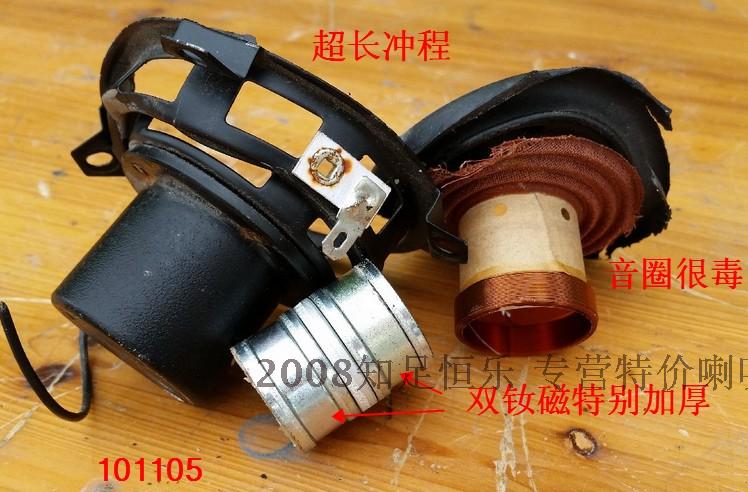

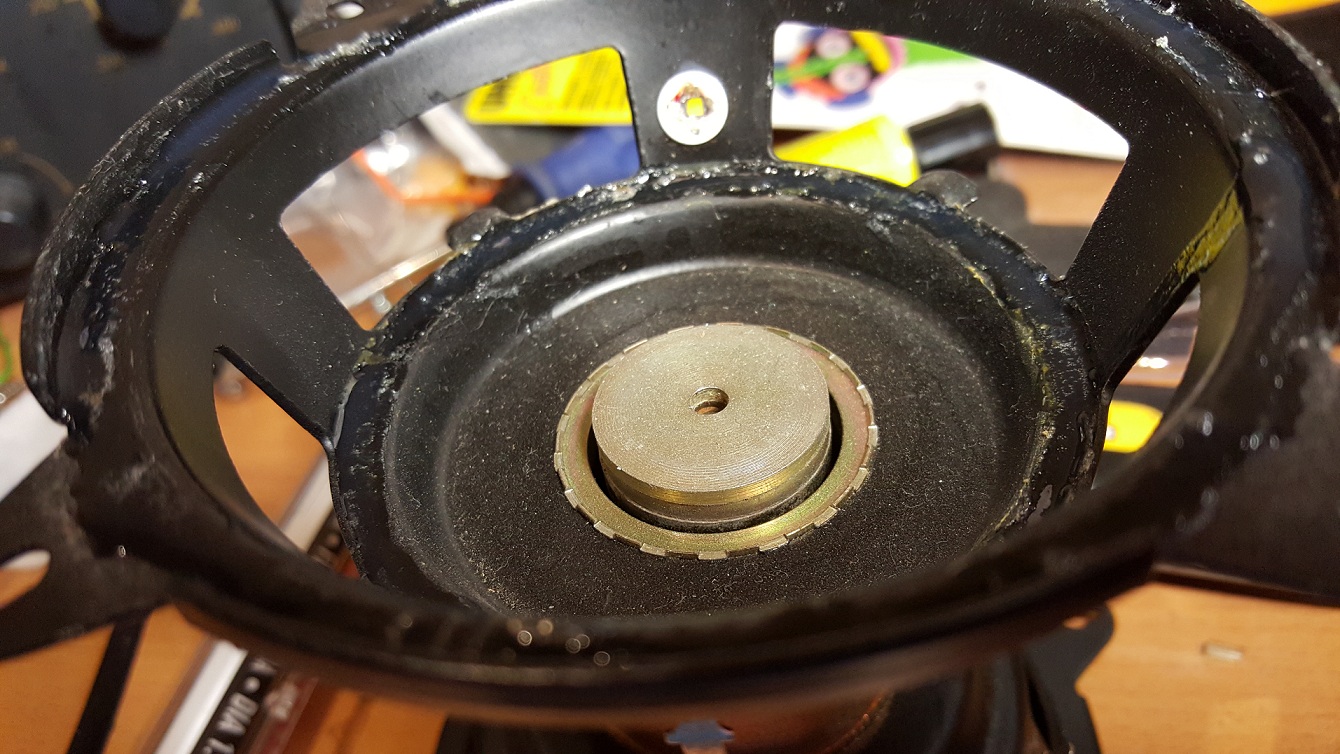

Кто подскажет , что это за моторы , и в чем суть их конструкции ? AURA и вот аналог JBL Super 4 но более бюджетное исполнение

[mr.0]

Провел измерения Fountek FW146. В принципе все на очень приличном уровне, учитывая ценник. Измерения с 10 см, подаваемое напряжение 2,83В, уровни нормализованы для расстояния 1 м.
Первый график - закрытый бокс (колпак-чашка Visaton, динамик установлен без герметизации) диаметр внутренний 10 см, объем 0,81л, бафл 16см.
Второй график - динамик без оформления.
Третий график - тот же бокс, но +4дБ к давлению и снято свипом, а не степом.
Напрягают взбрыки гармоник в колпке в районе 1,3-1,5 кГц.
В корпусе АС (посадочное 120 мм, глубиной 38мм без фаски) тоже наблюдаю похожий взбрык, но чуть ниже по частоте. Думаю это связано с трубой, которая образована диаметром в колпаке или посадочным отверстием в корпусе АС.
Измерения в корпусе покажу чуть позже и отдельно, т.к. в корпусе установлено сразу 4 штуки в общем объеме .
Там все почище, т.к. бокс нормальный, но на 1,1кГц все-же есть бяка.
В целом я доволен динамиками, а учитывая их цену сполна. Если горбик 3ей гармоники на 1,1кГц в корпусе после вытачивания фаски уйдет - динамик точно получит от меня категорию - лучшая покупка для активной трехполоски. Есть конечно лучше, но сильно дороже.
Скоро покажу "Миракль", который Stasman недопоказал, но Дмитрий Горшенин (olvicgor) описал в своих статьях .
Да и возможно будет еще показан "Миракль" про почти полностью фазолинейную акустику (не считая того, что ниже 100Гц) с IIR фильтрами и прекрасными внеосевыми.

1 вы хотите чтобы ваша акустика играла абсолютно линейно .как по частотной амплитуде так и по частотной фазе?
2 или вы хотите всё это услышать?
если 1 то воткните резистор в провод . поверте там всё будит намного ленейней чем самый продвинутый динамик
если 2 то тогда зачем вам такие точные приборы . если за гранью вашего слуха
пискриптум благодаря взаимному наложению один кривой динамик в пределах чуткости нашего слуха вполне способен выпрямить другой кривой динамик в зоне совместной работы . особенно на стыке . всё что нужно это либо немного крутонуть фазу изменением порядка фильтра либо лихо крутонуть переменой полярности и всё ..... всё . даже с кривыми динами суммарная ачх +-1.5 дб

[akarma]

Кто-нибудь сталкивался с динамиками Sica 4E1CS?

[D.D.N.]

Пищалки Alphard Machete MT-30.



АЧХ на графике при 2,8В 1м на оси и под 45 градусов для двух экземпляров. Чувствительность двух динамиков отличается почти на 3дБ - нехилый такой разброс параметров .

[dee-jan]

А где вы в Арте меряете так искажения?

[D.D.N.]

В режиме Imp, в меню Analisis (в верхней части окна, там где file, edit, итп) выбираем "Frequency response and distortions". В окошке открывающемся при измерении выключаем двухканальный режим и ставим галочку на пункте Center peak of impulse response.

[Malinovsky D]

Только нужно не забыть выбрать вкладку Sweep в открывающемся окне измерений

[dee-jan]

Спасибо!
Лежат Аккутоны для промерки. Выложу на неделе измерения искажений.

[dee-jan]

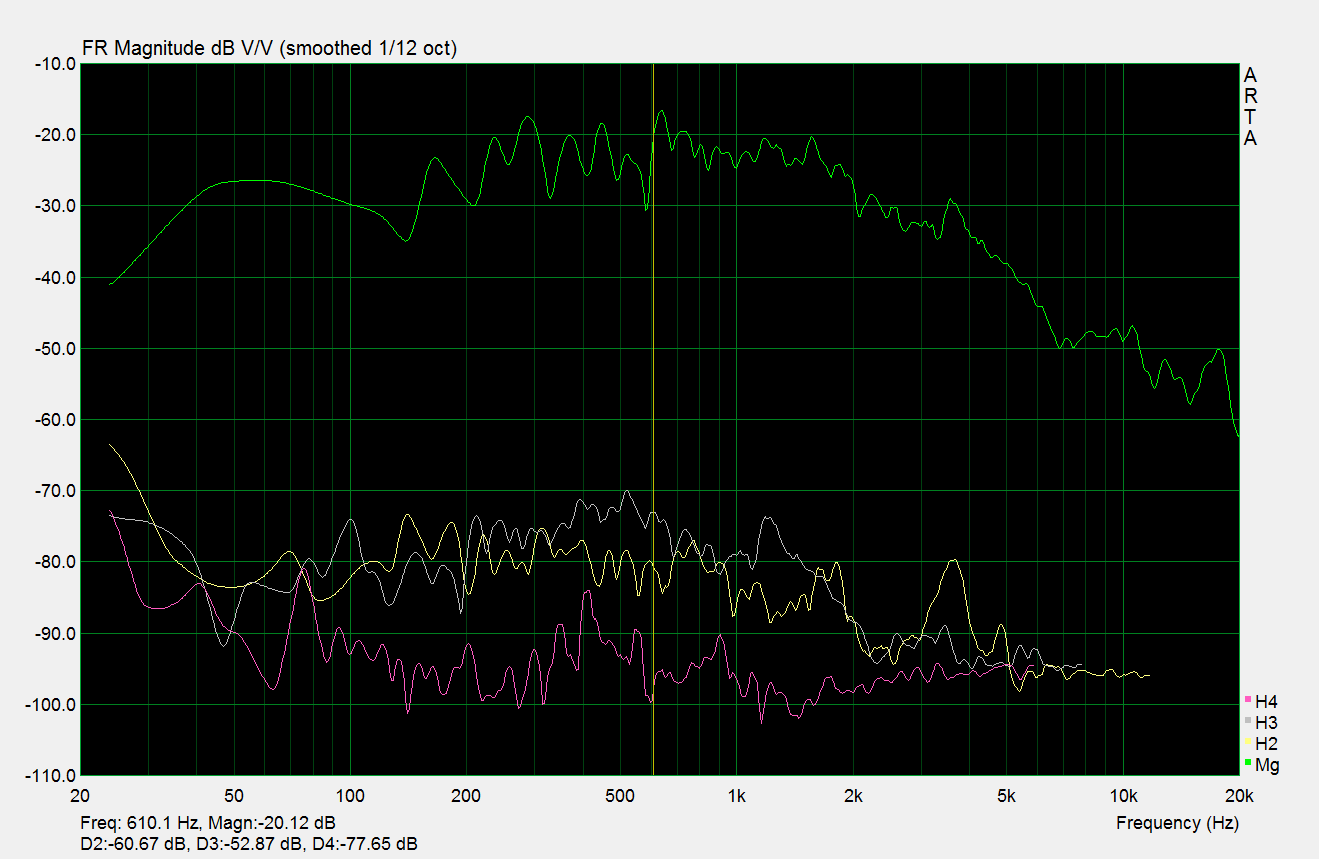

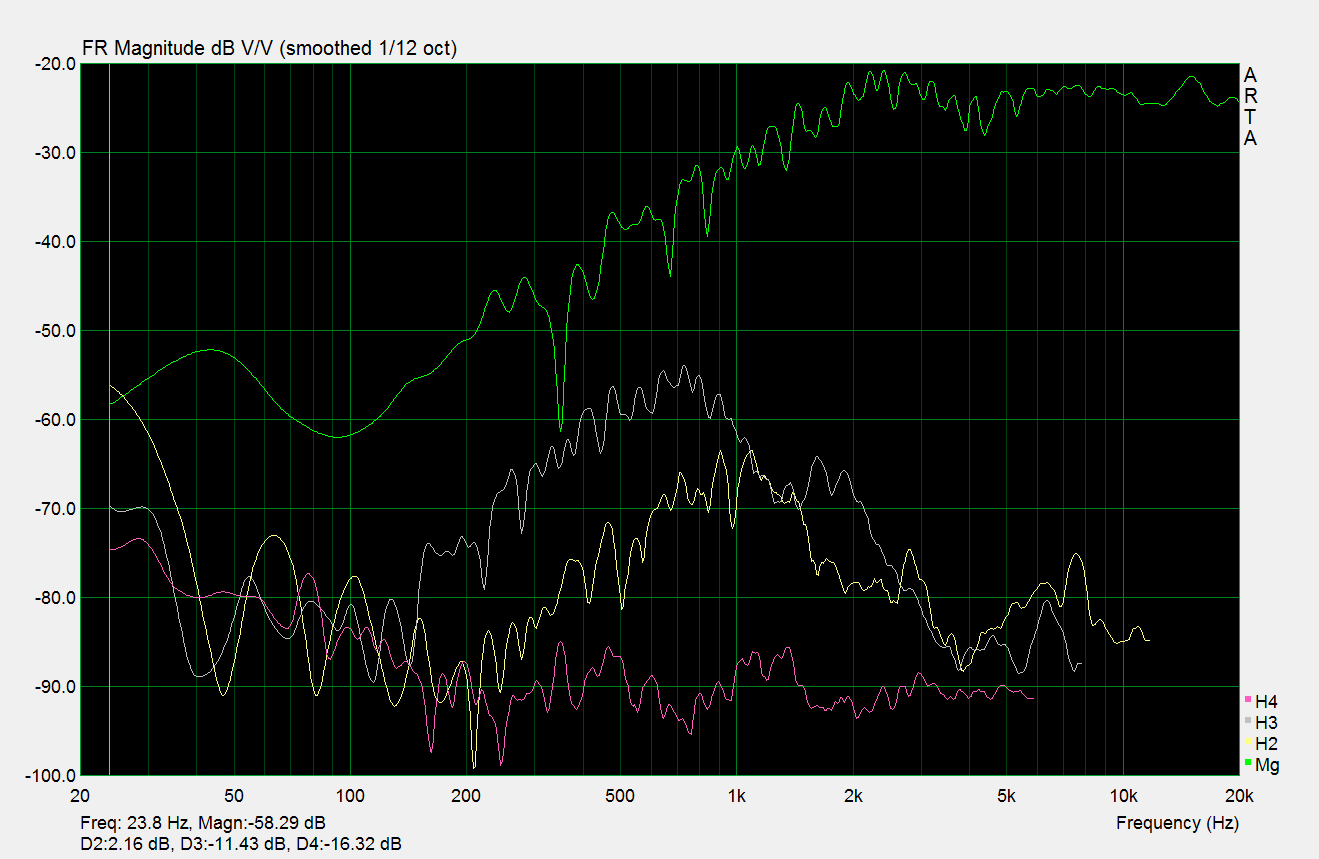

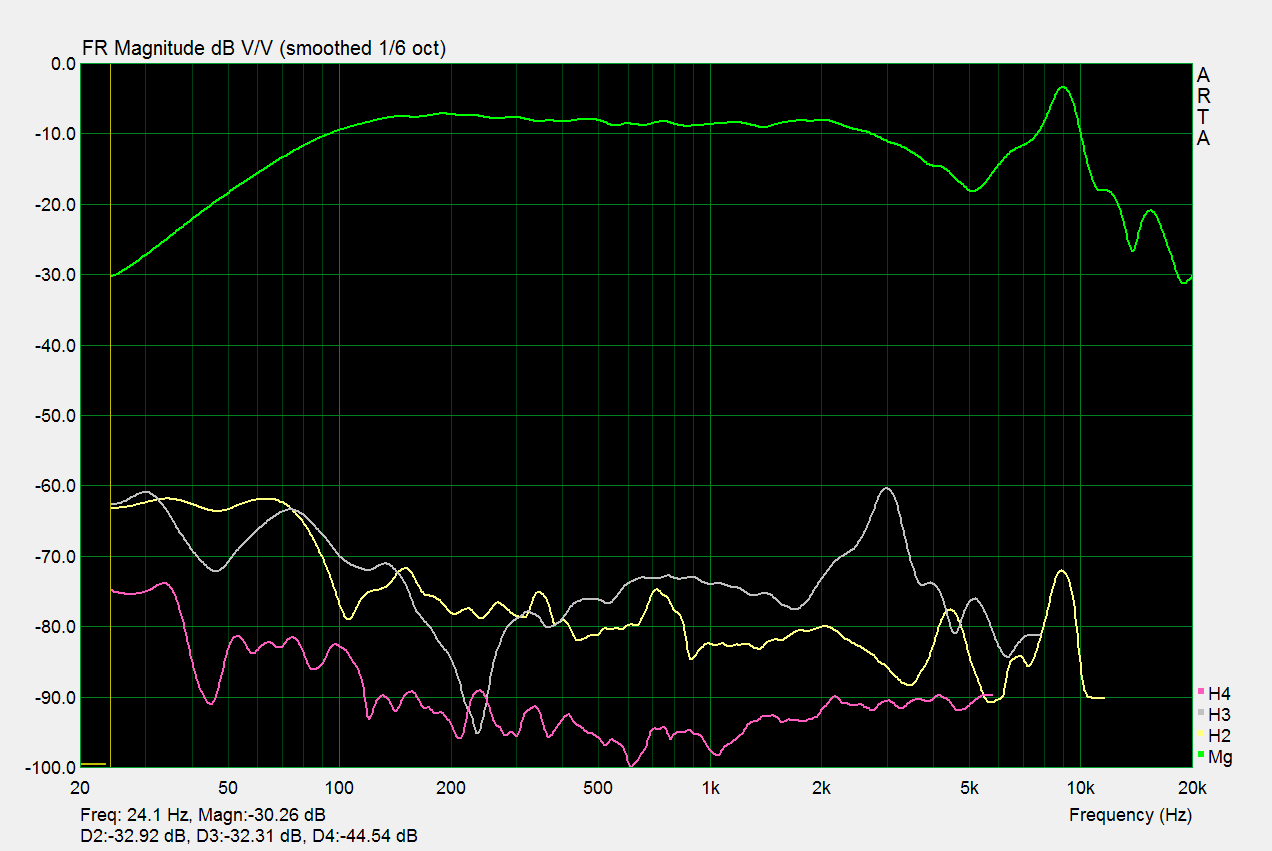

Выкладываю Аккутоны.
ВЧ С25-6-012
СЧ С90-9-079
НЧ пара С173-6-095.
Искажения при 2.2в RMS 1метр.

---------- Сообщение добавлено 18:35 ---------- Предыдущее сообщение было 17:05 ----------

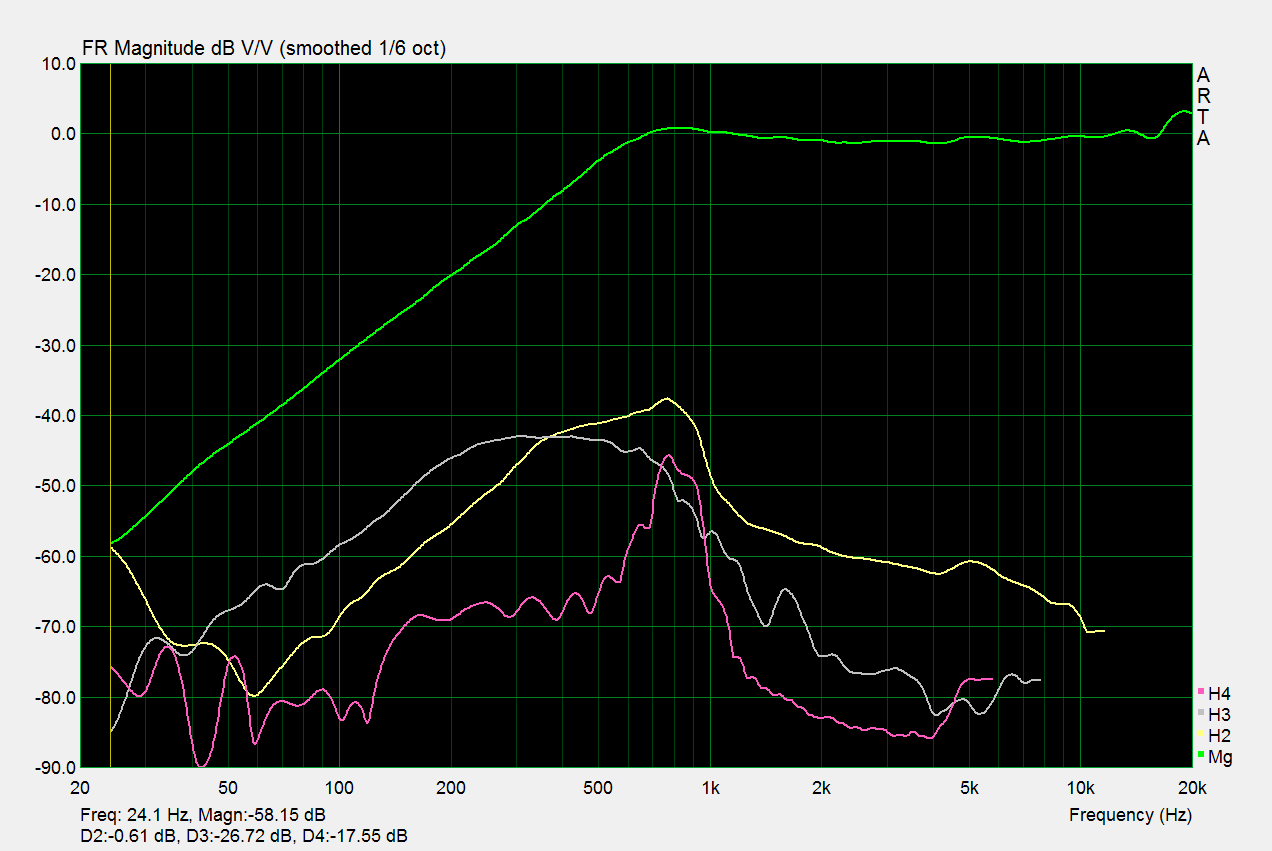

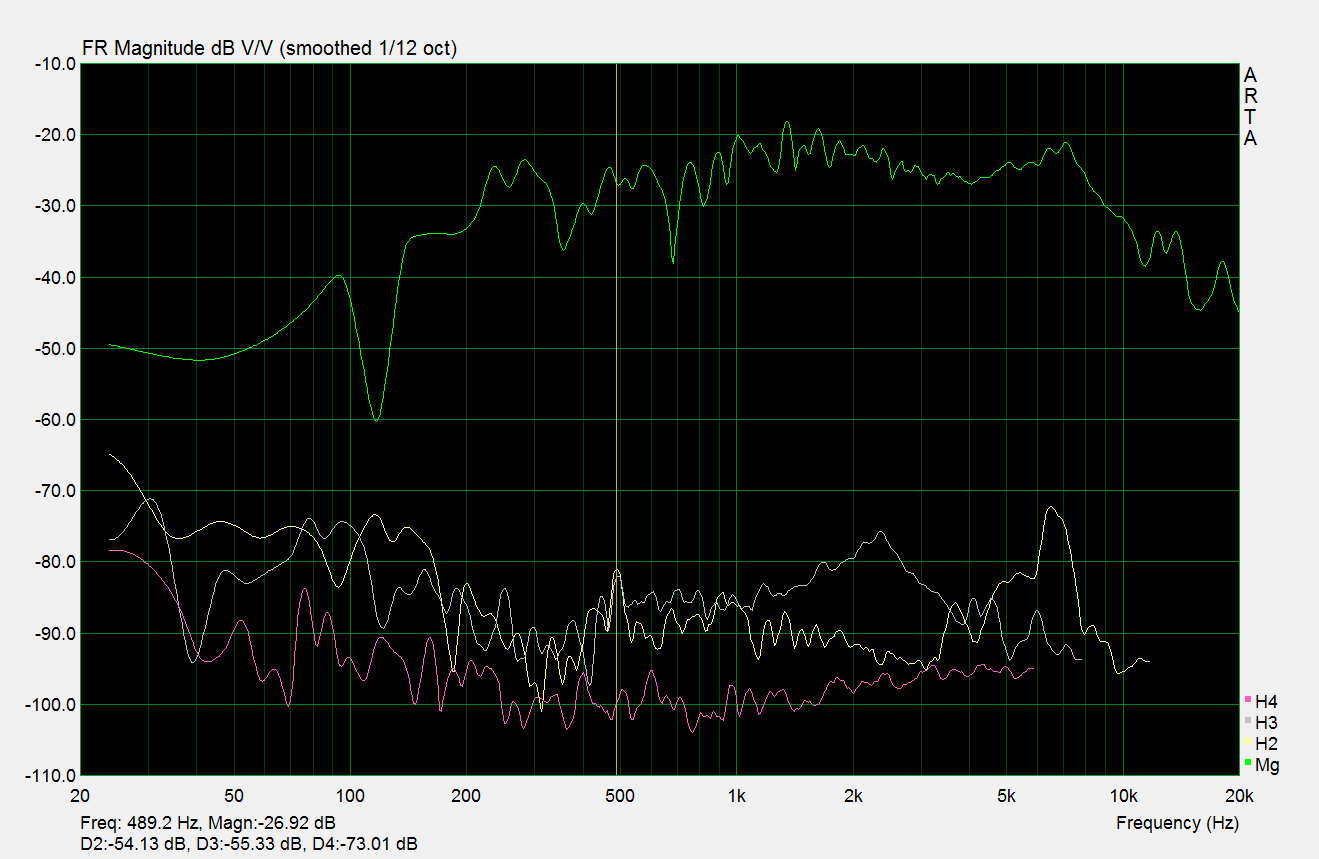

Выложу еще искажения.
Dayton RS225-8
Zaph ZA14wa08 ( с катушкой 0.3мгн последовательно, забыл снять )
SB Acoustics 26ADC.
1.1В RMS, расстояние 5см.

Смотреть подписи под картинками.

[Щедрин]

расстояние 5см.

и куда приложить эти "измерения"? По ГОСТ мерять не пробовали?

[antiluser]

и куда приложить эти "измерения"? По ГОСТ мерять не пробовали?

Offтопик:
По ГОСТу слишком дорогое удовольствие.

[Malinovsky D]

и куда приложить эти "измерения"? По ГОСТ мерять не пробовали?

Практика показывает, что результаты измерений искажений не носят принципиальных отличий при измерениях в ближнем поле и в среднем.
Я бы сказал, что отличия графиков для разных дистанций одного динамика будут отличаться не больше, чем разница в искажениях разных экземпляров динамиков.
То есть, эти картинки в любом случае носят оценочный характер.

[mr-marlen]

Malinovsky D, только вот уровни напряжения совсем никчемные. Если мерить, то как минимум 2,83В переменного, а лучше по чувствительности подгонять под 90дБ.
Т.е. для:
С173-6-095 - 3,6В;
Dayton RS225-8 - 4В
и т.д.

[dee-jan]

лучше по чувствительности подгонять под 90дБ.

Был бы калиброванный мик...А так как смог, так померял.

[mr-marlen]

Был бы калиброванный мик...

Причем тут калиброванный мик? Если рассматривать НЧ, СЧ, то там особых отклонений от ДШ не бывает. На все динамики в паспорте указана цифра в дБ при 2,83В.
