Усилители класса D.

[korolkov24]

1_.PDF краткое описание возможностей схемы на основе IR2104, 2_.PDF описывается макет усилителя на IR2010.
Ещё одна схемка, сырая, просто принцип проверить. https://forum.vegalab.ru/attachment....4&d=1171439081

[uriy]

цены ибея

Чёт я не понял 43 бакса за пару или за одну???
Если за пару то вполне отличная цена...
Пару лет назад сам купил бы, был бы прямой доступ...

[Smartlega]

здравствуйте! Наконец то собрал 2 кнала по 26й схеме! Решил похвастаться, но есть одно но:
Ключи ИРФП4227+27 Ом в затворах, ИР2110, 80мкГн+1мкФ + 47мкФ в ОС. Частота ШИМ 282кГц, питание +/-87В уже с просадкой от трансформатора 1000ВА. Драйвер запитан отдельно гальваническим питанием +/-12В.
На резисторах без клиппинга 57В синуса, с клиппингом 60В.






Дело в том, что даже при закороченом входе в Вч динамиках эстрадников слышен достаточно большой и чёткий шум. Но не гул и не писк, не треск, не постоянка. Я много раз при сборке УМЗЧ на микросхемах и биполярах класса АВ или В сталкивался с неправильной прокладкой и разводкой земли и от этого в НЧ динамике был гул, но тут гула нет, а именно шум. Такое чувство, что этот шум даёт либо дроссель, либо операционники NE5532, которые стоят в предусилителе....
ЧТо вы думаете?

[iRomario]

Sergei Nizovcev,
Модель IR2110 пришлите. Без неё никак

[Sergei Nizovcev]

Я даже и непомню какую вставлял . Вот попробуйте эту

[korolkov24]

достаточно большой и чёткий шум.

Там много чего:
1) Биения.
2) Земляные токи.
и.т.д.
Многое можно избежать запитав каналы от отдельных обмоток.
Сейчас даже и не знаю что посоветовать.
Соедините силовую землю между платами толстенным проводом.
Каналы запитайте отдельными мостами.
Не забудьте про питание драйвера - не знаю как оно у вас реализовано.
Радиаторы заземлите на плату, но корпуса ими не касайтесь.

[superamplifier]

еще как причина может быть наводки по входу. Ставте срез выше 20кГц, иногда очень помогает.

[korolkov24]

Ставте срез выше 20кГц, иногда очень помогает.

Это есть во всех ПРО усилителях, фильтр нужен.

[superamplifier]

ой как нужен, особенно если блок питания импульсный, и уж очень желательно когда в последнем нет сетевого ЭМИ фильтра
иначе можно отгребсти по-полной...

[Sergei Nizovcev]

питание +/-87В уже с просадкой от трансформатора 1000ВА.

У вас этот корпус случайно не от усилка парк-аудио ? уж очень корпус похож и транс такойже как и у меня был в усилке парк-аудио-2 VX1200 но только питания было +/-100вольт

[superamplifier]

такие же корпуса покупал в Киеве, примерно 20$ за штуку, 2U рэковый, удобная и прочная вещь, порошковая покраска.

[Sergei Nizovcev]

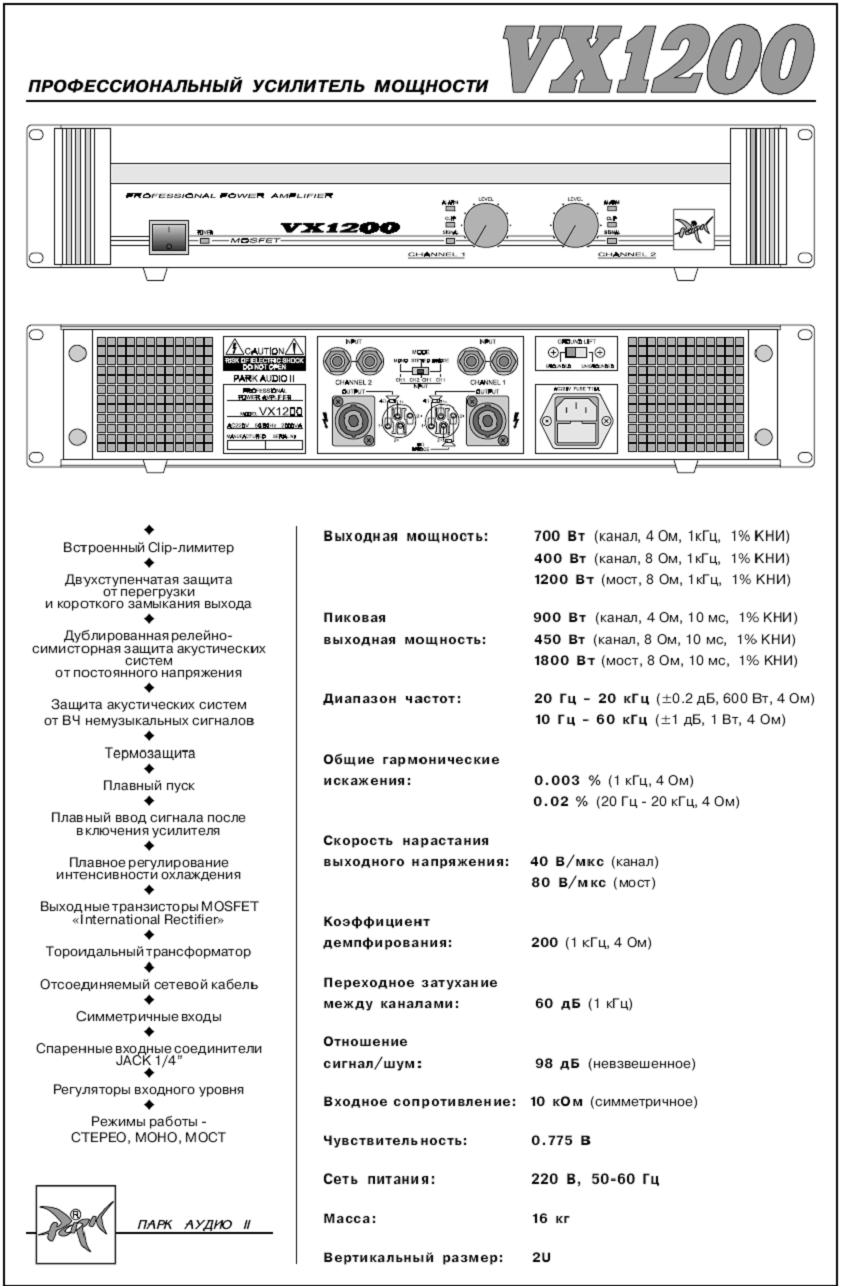

Фото не удалось наити своего бывшего усилка парк аудио .Вот во вложений, вот как выглядел мой усь, там и параметры написаны Эх, хорошая вещь была а я дурак продал Кстати, там было всего две емкости по 10000мкф-100v на отдельной плате на два усилка. А на самих усилках небыло емкостей.

[Sergei Nizovcev]

Вот второй день в МС немогу запустить усь с генератором треугольника ,зараза этаки.Вроде все правильно а неработает.

Может ктонибудь запустит этот усь ?

[Smartlega]

Радиаторы заземлите на плату, но корпуса ими не касайтесь.

КОрпус у меня земля. Радиаторы прикручены к корпусу - следовательно тоже земля.
Вы хотите сказать, радиаторы заземлить от той земли, что идёт на самой плате, и изолировать радиатор от корпуса?

Ставте срез выше 20кГц, иногда очень помогает.

срез и так стоит больше 20кГц. 80мкГн на 8 Ом +1мкФ - это 22500Гц.


А пред не может шум давать? Эти самые NE5532/

[MikeF]

ne5532 - малошумящие ОУ, не в них дело.

[Sergei Nizovcev]

КОрпус у меня земля. Радиаторы прикручены к корпусу - следовательно тоже земля.
Вы хотите сказать, радиаторы заземлить от той земли, что идёт на самой плате, и изолировать радиатор от корпуса?

Да,радиаторы должны быть изалированы от массы корпуса .Радиаторы нужно заземлить к земле платы уся.Если это не поможет то можете обратно в корпус прикрутить

[MikeF]

Купил я по случаю ещё в прошлом году кучку IRS2092S у китайцев, транзисторы какие-то в пятиногом корпусе.
По форуму немного пошерстил, всё жалуются якобы капризная микрушка.
Кто вдумчиво делал, что скажете? Ну, и классика Печатка проверенная есть?

[uriy]

Кто делал, что скажете? Ну, и классика Печатка проверенная есть?

Я делал на 2092 ДИП и IRFI4212 . На +/-40В на 8ом, по сей день работает правда не на всю мощность. Стоит у меня в СЧ звене в активной акустике. В принципе жалоб нет, при грамотном подходе вполне хорошая микросхема, если бы не ёё цена я бы их юзал, единственное что я понял нет особого смысля её использовать с UcD ПОС, надо брать ООС как в даташите... Вообще для малых мощностей я не вижу смысла юзать ЮСД, один геморрой и приемлемый результат весьма сомнителен... Печатка у меня только на ДИП...

[MikeF]

если бы не ёё цена я бы их юзал

У китайцев надо брать, мне они обошлись кажется рублей 90-100 за шт. Правда эти китайцы такие киборги, переписываются по-русски, всё вроде нормально, но несколько раз присылали бракованные транзисторы - либо с гвоздем, либо с моделью Эберса-Молла внутри. Может надо других китайцев найти, IVX, у вас нет знакомых торговцев?

Печатка у меня только на ДИП...

Можно глянуть?

[uriy]

Можно глянуть?

Я её в ветке Д класса брал вроде её Виталий выкладывал я её подредактировал под свои нужды...
Обратите внимание на нумерацию ног у 4212 он запаивается со стороны печатных проводников, не удобно но терпимо...
Я Вам ещё скажу что сверх требования к топологии печатной платы актуальны для ЮСД если же делать ООС как в даташите на 2092 то вполне приемлемый результат получается и при "некачественной" печатной плате... IRS2092D_IRFI4212.rar

[MikeF]

Спасибо, плата действительно без изысков
