Любителям транзисторов.

**viktor123** · 20.01.2009, 09:46

Любители транзисторных схем,где вы ?,отзовитесь.Посмотрел ,на форуме по предам ,одни OPA даTL,как будто нет ничего кроме них интереснее,а ведь это далеко не то что нужно . Вот эта Ямаховская схема ,у меня когда то переиграла хвалёный Linx12, в его тембровой части, на порядок. Звук стал более мощный, объёмный, особенно на низах.Из кучного и бубнящего , НЧ стали более глубокие, увеличилась отдача на частотах от20 до40Гц, а главное на приличной мощности нестало хрипов на низах и свистов на ВЧ, разумеется в разумных пределах, увеличилась отдача усилителя в нагрузку.Ну это чисто на слух. По характеристикам: Шумы практически ниже чем у оконечника(ВВ-2002), При подключении к усилителю РТ ,они не возрастают. Огромная перегрузочная способность. Максимальная неискажённая амплитуда на выходе РТ в диапазоне от10Гц-200кГц около 25В. Скорость нарастания более 20В\мкс. Коэффициент усиления-2.Схема не критична к подбору деталей, есть вариант на отечественных транзисторах, -примерно теже характеристики. Если подбирать транзисторы по входу и по выходу можно добиться ещё более высоких показателей. Это конечно не идеал ,но в результате у меня резко изменилось отношение к микросхемным предам с питанием+/-15В, какие бы они крутые небыли. А городить к ним буферные каскады- это дополнительные шумы ,искажения и наводки. Хотелось бы чтобы откликнулись настоящие спецы с опытом в этом деле, может есть способ улучшить данную схему?, если конечно не лень. В таком варианте он у меня работает более 5 лет ,до этого работал в Зуевском, при +\-20Вольтах в питании, ни каких отказов не разу небыло. На входе РГ с бас коррекцией. За ранее благодарен.

**EDDiE** · 12.04.2009, 04:32

Сообщение от mar1lynmanson

... завалюлось...

Сообщение от telemaster2007

....чють.... .... вылаживал .....

повылаживали тють шютнюки разнаго завалюлосюго...

**Vjumajlo** · 12.04.2009, 06:35

Сообщение от EDDiE

Пред Матюшкина, говорят, хороший:

Здравствуйте сообщество!
Он не просто хороший, он чудо! Я его собирал как нормирующий в китайский киловатник Cowboy FB-18, и на его же основе ИТУН на 100 Вт

**mar1lynmanson** · 12.04.2009, 21:37

Сообщение от EDDiE

повылаживали тють шютнюки разнаго завалюлосюго...

Сам никогда не очипятывался?

Добавлено через 52 секунды

Сообщение от telemaster2007

Печатка есть выложу чють позже в понедельник или вторник. впринципе могу фото даже выложить собранного и отстроеного предварительного. Это так может облегчит сборку.
На портале ктото тоже вылаживал печатку сам видел но она слишком кривая страшно смотреть просто, да ещё и двухсторонняя.

Спасибо, буду с нетерпением ждать.

**EDDiE** · 13.04.2009, 22:42

Кстати, у меня где-то на HDD живёт СЛ УМЗЧ МАТЮШКИНА, - говорят, неплохая вещь.

Если раскопаю

, выложу...

**vd_two** · 14.04.2009, 00:04

Не пугайте людей!

**telemaster2007** · 14.04.2009, 02:52

Вот выкладываю как и обещал. Пользуйтесь я не жадный

Здравствуйте сообщество!
Он не просто хороший, он чудо! Я его собирал как нормирующий в китайский киловатник Cowboy FB-18, и на его же основе ИТУН на 100 Вт
-СЛОВА ПОДТВЕРДАЮ схемка хорошо проработана и кстате очень простая.

**telemaster2007** · 14.04.2009, 03:00

EDDiE ты бы лучше чтонибудь дельное выложил!? А не поправлял.

**viktor123** · 15.04.2009, 08:05

Сообщение от telemaster2007

Вот выкладываю как и обещал. Пользуйтесь я не жадный

Здравствуйте сообщество!
Он не просто хороший, он чудо! Я его собирал как нормирующий в китайский киловатник Cowboy FB-18, и на его же основе ИТУН на 100 Вт
-СЛОВА ПОДТВЕРДАЮ схемка хорошо проработана и кстате очень простая.

Что то не открывается?.

**telemaster2007** · 16.04.2009, 02:17

Сообщение от viktor123

Что то не открывается?.

Толькочто скачал расширение оказалось .php почемуто??????? Вылаживал как положено - косяк не мой. Просто смени расширение на .zip и всё будет гуд!
Удачи!

**az967** · 16.04.2009, 13:40

Там вроде только печатка для SPL внутри. А схемы не видать...

**telemaster2007** · 16.04.2009, 14:46

Сообщение от az967

Там вроде только печатка для SPL внутри. А схемы не видать...

Да чтож так всё запущено? Отмотай страницу назад EDDiE выложил схему 72 пост.Пред Матюшкина. Или её нужно по 25 раз клонировать?

**az967** · 17.04.2009, 19:34

Да, спасибо.

**telemaster2007** · 18.04.2009, 18:38

Ещё забыл сказать что данный пред является ФВЧ что на мой взгляд несомненный плюс так как на других усилках на некоторых фонограмах наблюдал перегруз НЧ звена акустики(и ето при громкости в половину мощности акустики). Инфра низкие частоты срезает ниже 20Гц. Вот так!

Добавлено через 1 минуту
Немного позже выложу ещё пару интересных конструкций.

**mar1lynmanson** · 19.04.2009, 20:23

Сообщение от telemaster2007

Вот выкладываю как и обещал. Пользуйтесь я не жадный

Здравствуйте сообщество!
Он не просто хороший, он чудо! Я его собирал как нормирующий в китайский киловатник Cowboy FB-18, и на его же основе ИТУН на 100 Вт
-СЛОВА ПОДТВЕРДАЮ схемка хорошо проработана и кстате очень простая.

Спасибо за печатку

Добавлено через 2 минуты

Сообщение от telemaster2007

Ещё забыл сказать что данный пред является ФВЧ что на мой взгляд несомненный плюс так как на других усилках на некоторых фонограмах наблюдал перегруз НЧ звена акустики(и ето при громкости в половину мощности акустики). Инфра низкие частоты срезает ниже 20Гц. Вот так!

Добавлено через 1 минуту
Немного позже выложу ещё пару интересных конструкций.

Ждемс с нетерпением...

**telemaster2007** · 19.04.2009, 20:34

Сообщение от mar1lynmanson

Спасибо за печатку

Хоть ктото догадался!
Сегодня мой сосед приедет попробуем на его мобилу сфоткать, если более менее будит то фото добавлю. Рад что чемто помог!

Добавлено через 1 минуту
Схемки наверно к четвергу будут просто с журналов их отсканить нужно.

**mar1lynmanson** · 19.04.2009, 23:47

Сообщение от telemaster2007

Хоть ктото догадался!
Сегодня мой сосед приедет попробуем на его мобилу сфоткать, если более менее будит то фото добавлю. Рад что чемто помог!

Добавлено через 1 минуту
Схемки наверно к четвергу будут просто с журналов их отсканить нужно.

Раньше не мог поблагодарить, в командировке был...
Фотки тоже охота посмотреть....
Спасибки за помощ

**telemaster2007** · 21.04.2009, 00:30

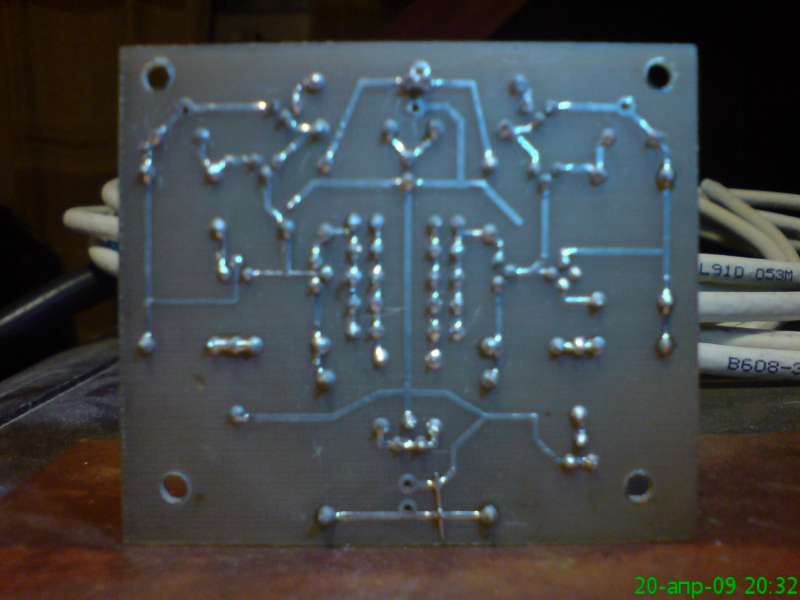

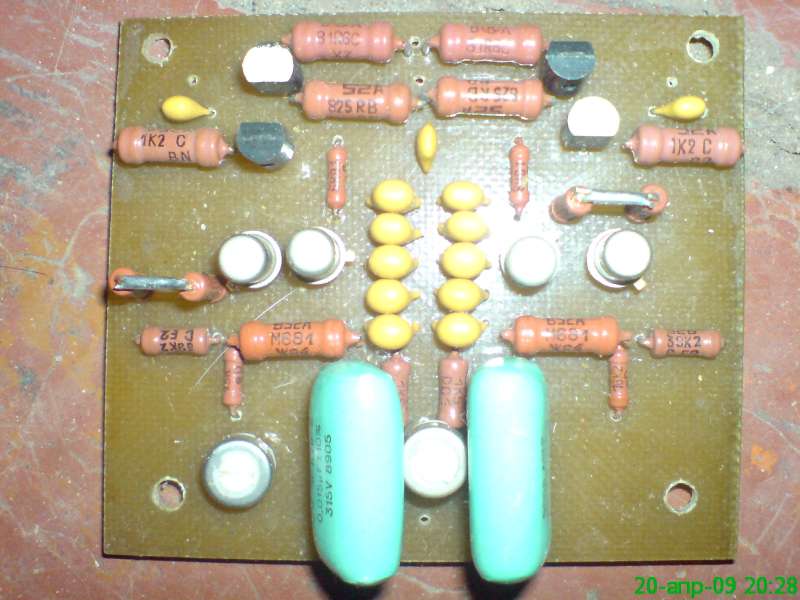

Фото сделано с мобильного телефона - качество неочень. К сожалению лучше пока нечем. На фото видно все резисторы прецезионные кроме тех что вертикально последовательно про них я писал раньше(брал МЛТ от 430 ом до 3 килоом по 5 штук, а потом паровал при настройке) Файлы .jpg.
Две платы этого преда работают в усилителе Григорьева(усилитель без ООС) + тонкомпенсированый регулятор громкости Матюшкина - кстате на регулятор громкости печатки тоже есть. Звук супер!
А две то што на фото будут работать с Агеевским - когда автор выложит новый усь. Хочу усь Григорьева ещё один собрать уж очень понравился печатка в лаёте тоже и на него есть.

**dekko** · 22.04.2009, 12:56

Сообщение от telemaster2007

тонкомпенсированый регулятор громкости Матюшкина

покажь схемку,а то слышал о нём, но не читал..

**dekko** · 01.05.2009, 17:21

нашёл схемку

**telemaster2007** · 07.05.2009, 05:07

Сообщение от dekko

нашёл схемку

Ну раз нашол схемку - тогда лови печатку

К сожалению печатка сохранилась только на бумаге

Лэй файл помер вместе со старым винтом. Пол ночи в закормах шарил чтоб сюда найти и выложить. Размеры платы 39*45 мерял линейкой. Вид со стороны дорожек. Ставил возле регулятора громкости с разных сторон. Соединял проводками длинной 3 - 5 см свитыми в "косички". Резистор регулятора громкоси делал сам (делается на раз если руки ростут оттуда откуда должны) из регулятора без отводов (в такомже корпусе как и сп3-30 если нужно могу расписать как, времени уходит час). Регулятор громкости с двумя отводами найти не реально!
Извеняюсь за отсутствие финансовые проблемы!(пока не получается их порешать такчто не до этого)
