**TDA** · 15.01.2005, 22:45

Приветствую!
Раньше помоему тут небыло темы в которой обсуждались бы только ИБП и преобразователи напряжения.
Щас меня интересует эта схема полумостового ИБП

**Starichok** · 20.04.2023, 05:47

ничем не чреват.
габариты дросселя, у которого был бы неразрывный ток от 10мА до 3А, будут "неподъемные".
если у тебя максимальный ток 3А, то дроссель можно рассчитывать на 0,5-1А. меньшие токи сгладит выходной конденсатор, и хрен с ним, что в дросселе начнется разрывный ток.

**Delta213** · 14.06.2023, 08:19

Дублирую с другой темы, посоветуйте ИБП, желательно с монтажкой и желательно на чем-нибудь доступном? Основное требование малошумность и габариты, в высоту 2-3см! Мощность нужна НЕ большая 10-40 Вт достаточно, будет много вторичек (5-6) после которых будут линейные стабилизаторы. LLC? Может на али есть что-то подобное под перемотку/доработку?

**BAFI** · 14.06.2023, 09:27

С LLC индуктивность резонанса будет огромна на этих малых мощностях - заявленного не добьётесь. Используйте обратноходовую топологию, малошумность - это либо квазирезонанс или ССМ режим. Драйвер Tinyswitch, Top в этом режиме. Простой квазирезонанс KA5Q - к нему есть хороший даташник. И стабилизатор не придётся ставить.

**Alickkk** · 14.06.2023, 10:04

линейный может ...

**Delta213** · 14.06.2023, 10:31

Стабилизатор придется ставить, т.к. питаний много, а застабить я могу только один.
2BAFI
А поконкретнее можно? Я в этой теме плаваю

---------- Сообщение добавлено 11:31 ---------- Предыдущее сообщение было 11:29 ----------

Сообщение от BAFI

Драйвер Tinyswitch, Top в этом режиме.

А, понял, я такие встречал в БП мониторов, изучаю предмет, по помехам норм?

Сейчас моя железка питается от вот такого БП, это от двд плеера сони, что за контроллер я не знаю в мануале не указано. Вроде все работает, но шумы по линиям питания очень большие, их можно как-то уменьшить? Или забить на него и сделать свой?

Нажмите на изображение для увеличения.

Название: Sony.png
Просмотров: 162
Размер: 351.5 Кб
ID: 437688

**BAFI** · 14.06.2023, 12:14

Если хотите совсем *феншуй* пробуйте осилить обратноходовой квазирезонанс - работает на токе Crm и даёт мин шумы. Но - имхо - вполне хватает ССМ режима с приемлемым уровнем шума. Как правило все приборы, вплоть до чувствительных- типа осциллограф, питаются обратноходами. Сталибизаторы ставить не надо к нему - все настраивается делителями напряжения на каждый вых. питания через ОС на тл431.

---------- Сообщение добавлено 12:14 ---------- Предыдущее сообщение было 12:09 ----------

Если он работает в DCM - бесполезно бороться с его *шумом*

**Delta213** · 14.06.2023, 13:15

Сообщение от BAFI

Как правило все приборы, вплоть до чувствительных- типа осциллограф, питаются обратноходами.

Я половину ваших слов не понял

Crm, ССМ, DCM... вот БП от моего осциллографа на DK124, если повторю, как он по шумам будет? Насчет стабилизации, контур ведь один, а мне надо +-12, +5 (2-3 шт независимых), +9, так что я лучше застабилизирую что-то одно, остальные будут с превышением и далее линейный стаб.

Нажмите на изображение для увеличения.

Название: Power+Supply+2.jpg
Просмотров: 128
Размер: 1.11 Мб
ID: 437689

PS
Нашел статью по такому БП
http://soundbarrel.ru/pitanie/DK112_DK124.html

**BAFI** · 14.06.2023, 14:00

Это режимы работы дросселя. На DK124 - на токе ССМ, нагрузка 3 А у меня вышло так.

---------- Сообщение добавлено 13:53 ---------- Предыдущее сообщение было 13:51 ----------

Можно и линейник поставить, но по хорошему - берётся среднее значение на делителях с каждого выхода и подаётся к управляюшему тл431

---------- Сообщение добавлено 14:00 ---------- Предыдущее сообщение было 13:53 ----------

В схеме нет доп фильтрации - диод + конденсаторы.

**Alickkk** · 14.06.2023, 14:24

Сообщение от Delta213

Стабилизатор придется ставить, т.к. питаний много, а застабить я могу только один.

а что мешает?

**Delta213** · 14.06.2023, 15:04

Сообщение от Alickkk

а что мешает?

---------- Сообщение добавлено 16:04 ---------- Предыдущее сообщение было 15:44 ----------

У меня есть кучка всяких ИБП от принтеров и не только, обычно на 18-24В, довольно навороченные от Delta. Может их под переделку? Собственно надо только транс перемотать, в этом сложность.

**tomtit** · 14.06.2023, 18:55

Не имеет смысла перематывать. Правильный флайбэк имеет секционированные обмотки.
Лучше использовать вторичные неизолированные ДС-ДС.
Главный источник синфазной помехи всё равно сетевой, изолированный, а те, что имеют общую землю, так не шумят, да и отфильтровать можно на 100%.

**Delta213** · 14.06.2023, 19:33

Сообщение от tomtit

Лучше использовать вторичные неизолированные ДС-ДС

Типа таких?
https://aliexpress.ru/item/33019098556.html

**stanislau** · 20.02.2024, 00:27

Всем привет. Сегодня запускал свою понижайку, но чуда не произошло

. На холостом ходу вместо расчетных 24 вольт - 26,2-26,8В (причем напряжение "плавает" в этих пределах, может дойти до 27В). Подстроечником R8 выставить 24В не удается. При подключении нагрузки в 24Ом - выходное напряжение падает до 1,5В. Что это может быть? Не работает ОС? Входное напряжение при этом в норме, питание 3843 - 12,5В. Не уверен я в номиналах R12, R13 - не нашел понятных расчетов этих резисторов. По идее ток с такими номиналами падать менее миллиампера через тлку не должен.Также вопрос с цепями коррекции 431й. У кого какие мысли по этому поводу?

Нажмите на изображение для увеличения.

Название: Снимок экрана от 2024-02-19 23-53-18.png
Просмотров: 252
Размер: 99.0 Кб
ID: 450296

**JackJacker** · 21.02.2024, 19:39

Пин №2 fb сидит на земле, ох не к добру это)))

**Starichok** · 22.02.2024, 13:49

Сообщение от JackJacker

Пин №2 fb сидит на земле

это стандартная схема управления по 1 ноге.

**Russ3000** · 22.02.2024, 14:56

Сообщение от stanislau

При подключении нагрузки в 24Ом - выходное напряжение падает до 1,5В. Что это может быть? Не работает ОС?

R6 проверить.

**minimalman** · 23.02.2024, 18:56

Сообщение от stanislau

Всем привет. Сегодня запускал свою понижайку, но чуда не произошло

. На холостом ходу вместо расчетных 24 вольт - 26,2-26,8В (причем напряжение "плавает" в этих пределах, может дойти до 27В). Подстроечником R8 выставить 24В не удается. При подключении нагрузки в 24Ом - выходное напряжение падает до 1,5В. Что это может быть? Не работает ОС? Входное напряжение при этом в норме, питание 3843 - 12,5В. Не уверен я в номиналах R12, R13 - не нашел понятных расчетов этих резисторов. По идее ток с такими номиналами падать менее миллиампера через тлку не должен.Также вопрос с цепями коррекции 431й. У кого какие мысли по этому поводу?

1) частота генератора 100кГц.
2) ток пульсаций на глаз - 2Апп.
3) ток на ХХ - 0,007А
Вопросы есть?

**stanislau** · 24.02.2024, 00:35

Сообщение от Russ3000

R6 проверить.

R6 в норме - 0,3 Ом, защита должна срабатывать на 3,3А. Я такую нагрузку не давал.

Сообщение от minimalman

1) частота генератора 100кГц.
2) ток пульсаций на глаз - 2Апп.
3) ток на ХХ - 0,007А
Вопросы есть?

Частота 86кГц. Пульсации по расчетам - 1А. Вопрос - почему не работает?

**minimalman** · 24.02.2024, 14:02

Сообщение от stanislau

Частота 86кГц. Пульсации по расчетам - 1А. Вопрос - почему не работает?

1Ап=2Апп) ток нагрузки на 2 порядка меньше тока пульсаций, стабилизация переходит в режим DCCM с ухудшением х-к. Дайте потребление 0,5А хотя бы.
Пардон, не прочитал про 24Ом. Смотрите цепь ОС - там всё в принципе и без скопа можно увидеть.
Вы не теряйтесь плз, я как-то тоже делал подобный, интересно, что выйдет)

**stanislau** · 24.02.2024, 21:46

Не теряюсь

Можно кидать в меня гнилыми помидорами. Меня сильно смущало, что напряжение на выходе плавало в пределах целого вольта. Заменил R13 на 3кОм - TL431 заработала нормально, дрейф выходного напряжения пропал. Подключил нагрузку в 24Ом - опять на выходе ноль. Тут меня начали терзать смутные подозрения. Такое ощущение, что на хх напряжение стабилизировала TL431, а под нагрузкой полевик не открывался. Выпаял я полевик, а он звонится на прозвонке диодов 0,25В сток- исток в обе стороны

Как я его проверял перед впайкой в плату, я не знаю

Естественно, когда впаял нормальный полевик все заработало. Получается подгоревший полевик пропускал через себя достаточный для работы TL431 ток, а под нагрузкой этого уже не хватало. Соответственно напряжение падало, сбализация тлки срывалась, Uвых=0.
Теперь надо найти какую - нибудь нагрузку и проверить преобразователь на номинальной мощности.

**minimalman** · 25.02.2024, 01:14

Сообщение от stanislau

Заменил R13 на 3кОм - TL431 заработала нормально, дрейф выходного напряжения пропал.

Измерениями по постоянке это увиделось бы сразу.

Сообщение от stanislau

Теперь надо найти какую - нибудь нагрузку и проверить преобразователь на номинальной мощности.

А 24Ома куда делись?) Или там больше нагрузка д.б.?

**stanislau** · 25.02.2024, 20:39

Сообщение от minimalman

Измерениями по постоянке это увиделось бы сразу.

Так в итоге так и сдал - по падению на этом резисторе посчитал, что ток всего 0,4мА. Только может тут уже сказывалось влияние подгорелого полевика.

Сообщение от minimalman

А 24Ома куда делись?) Или там больше нагрузка д.б.?

24 Ом это - для проверки, ничего другого пока не нашел. Надо на 3А нагрузить.

**minimalman** · 26.02.2024, 08:46

Сообщение от stanislau

24 Ом это - для проверки, ничего другого пока не нашел. Надо на 3А нагрузить.

Так при подключении 24Ом всё работает или как?

**stanislau** · 26.02.2024, 23:36

Сообщение от minimalman

Так при подключении 24Ом всё работает или как?

Да, все работает. Но долго погонять преобразователь не получилось - мощности резисторов нагрузочных не хватает.

**minimalman** · 26.02.2024, 23:55

Выставьте на выходе низкое напряжение и задайте ток 3А - получите дин. потери. А статические - это просто I*I*1.5*Rdson.

**denz** · 15.10.2024, 21:07

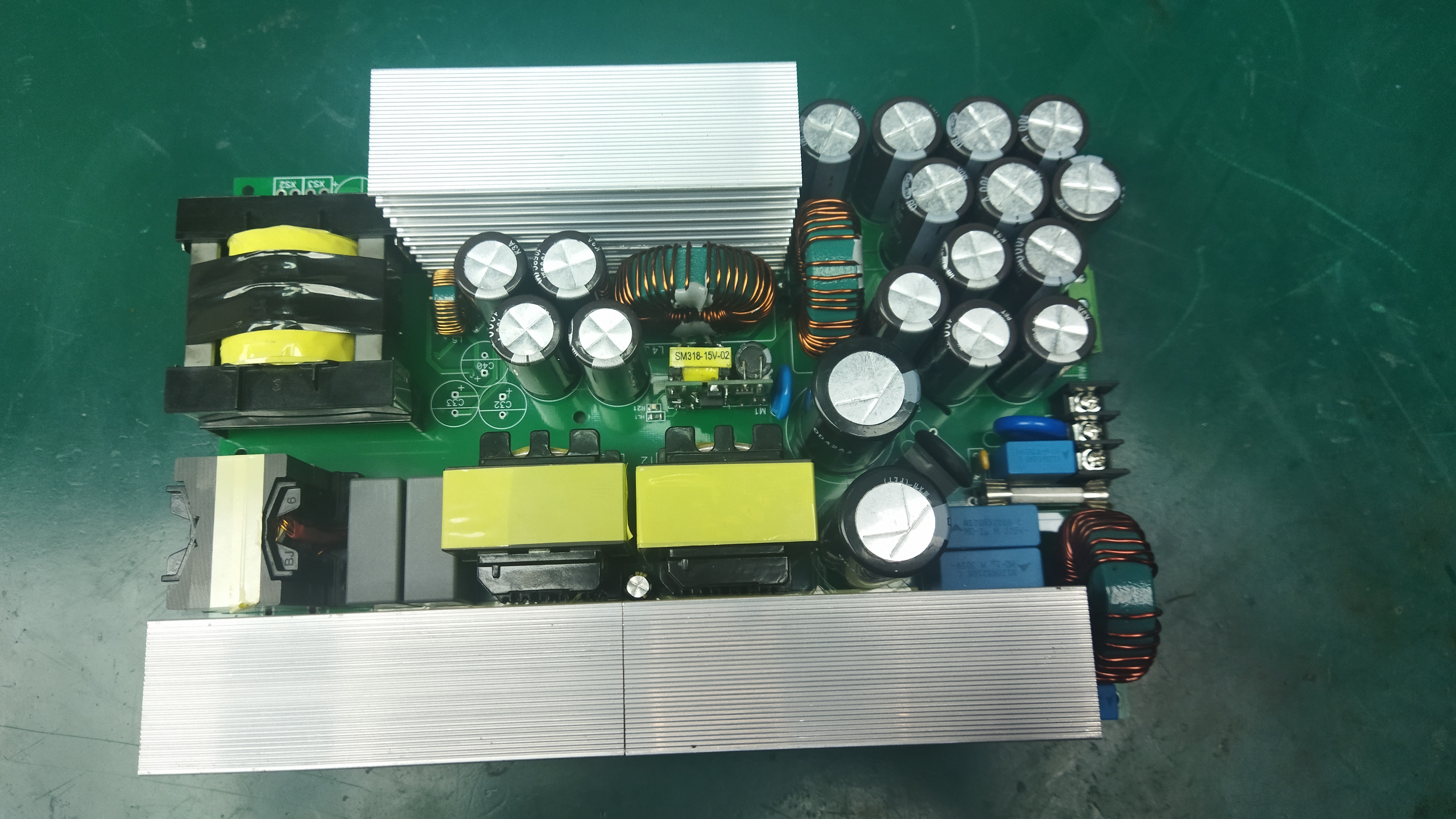

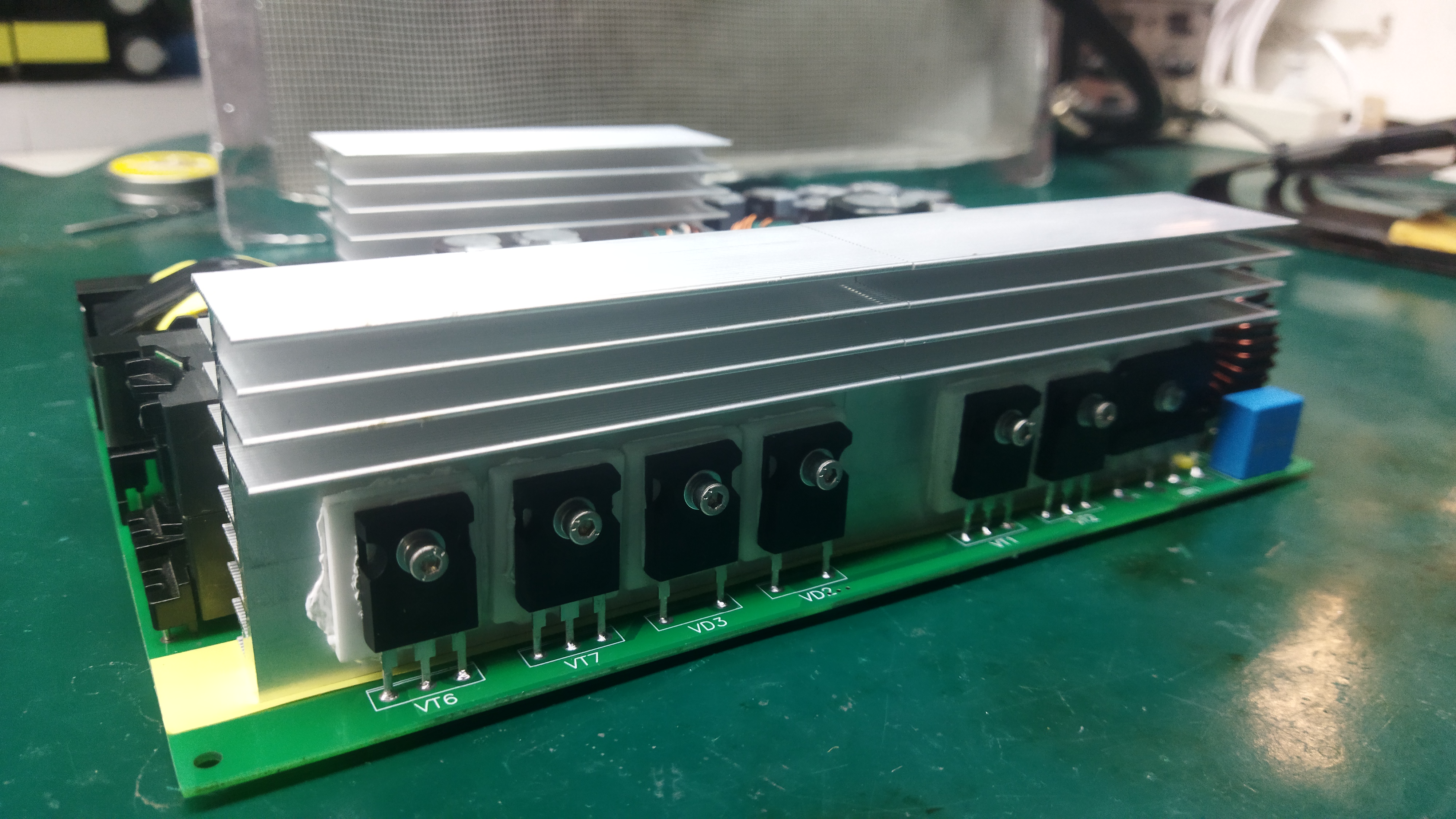

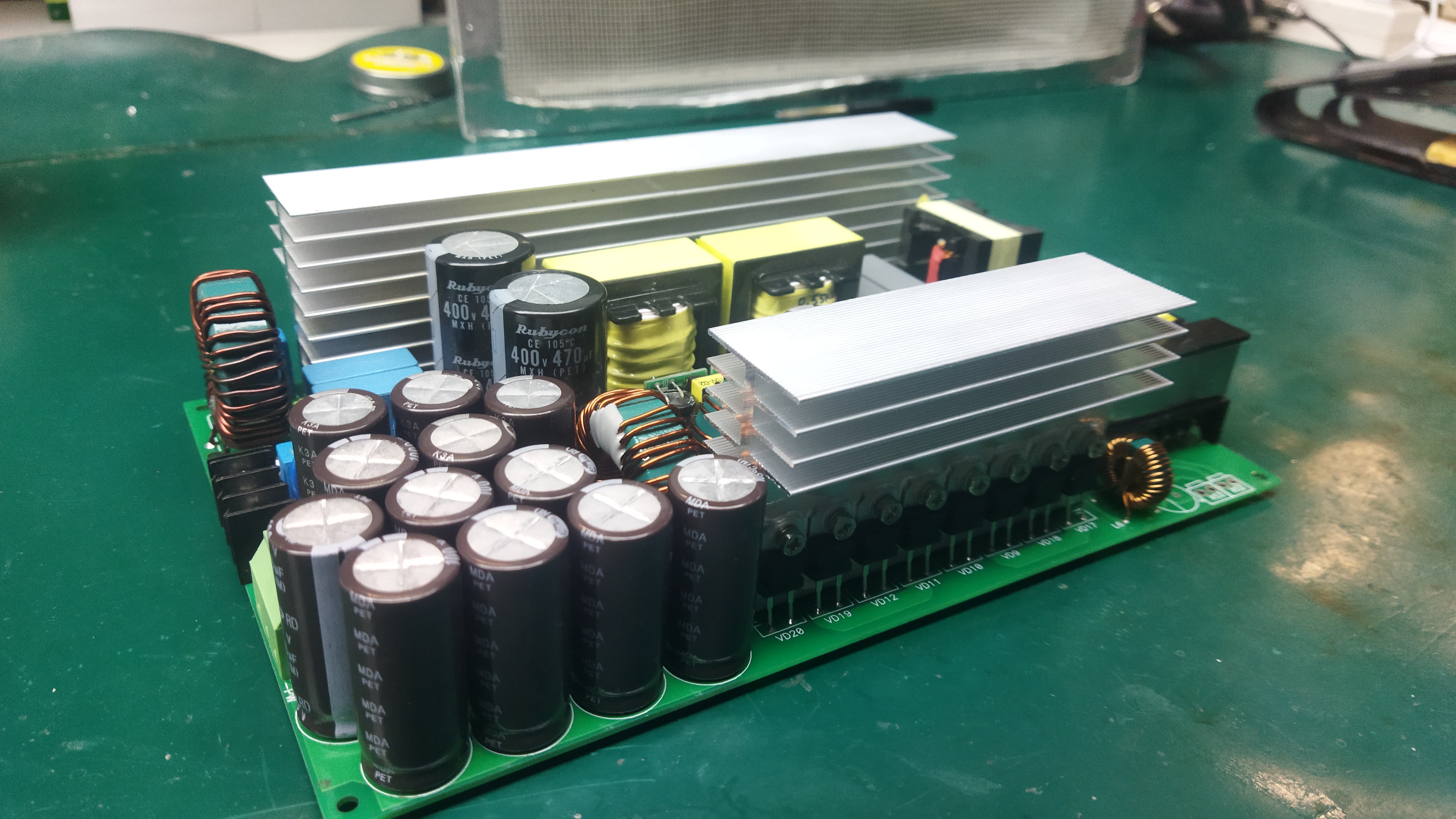

Собрал ИИП по схеме с двухтактовым PFC, полумостом и фильтром DC. Схему прикрепил. PFC работает хорошо, держит около 2кВт при выходном напряжении 390В. Далее, полумост и прямоход. Дроссель вынесен в первичку трансформатора. Частота ШИМ около 50кГц, собрана на микросхеме IR2520. Ключи в PFC и полумосте STW18NM80. Схема рабочая, на выходе чисто, ВЧ отфильтровывают синфазные дроссели. Но что-то не так, падение напряжения на выходе при нагрузке всего лишь 500вт около 20в ((. Тепловизором посмотрел что греется, на том и должно быть падение, оказалось - дроссель в полумосте. Намотан на феррите PQ3535 с зазором 0,5мм по всей площади сердечника. Конденсаторы C19, C22 KEMET с суммарным рабочим током 10А. Диоды выпрямителя STTH1502 (падение на них 1,1в), мало греются. Буду признателен советам профессионалов по наладке данного блока.

**Buzzer** · 15.10.2024, 23:37

Есть же отличный чип у инфинеона, для источников https://www.infineon.com/cms/en/prod...ller/irs27952/.
зачем лепить из чипа для балласта?
это как раньше все лепили на IR2153...

Так и хочется Летова процитировать.....

**Alickkk** · 16.10.2024, 07:08

Сообщение от Buzzer

это как раньше все лепили на IR2153...

почему лепили? - до сих пор лепим, - отличная микруха для полумостовой тарантайки без оос! ... а со сливным дросселем, вообще красота не убиваемая! Не фонит, не греется! Образцовой БП для УМ без ОООС!

**egiskaunas** · 16.10.2024, 11:04

А шо делать если УМ с ОООС?

**denz** · 16.10.2024, 11:39

Сообщение от Buzzer

зачем лепить из чипа для балласта?

использовал те наработки, что были, хотя они естественно сильно устарели
попробую увеличить зазор в дросселе, может он насыщается
