Усилители класса D.

[korolkov24]

1_.PDF краткое описание возможностей схемы на основе IR2104, 2_.PDF описывается макет усилителя на IR2010.
Ещё одна схемка, сырая, просто принцип проверить. https://forum.vegalab.ru/attachment....4&d=1171439081

[h2v6]

Купите в проверенном магазине для сравнения + на будущее хоть десяток, цена не кусается.
У Вас проблемка - в цепи сигнала я вижу только керамику - она может дать в 10..100 раз больше искажений, чем любой адекватный ОУ.
И что это за сор по всему фото?

Заказал в чипидипе такие же 5532 про запас, как придут проверю.
Сор эт может пыль после полировки, в процессе построения колонок мусора ппц много, а если про внутри колонки то это ватин, у него вид такой себе, но он чистый

---------- Сообщение добавлено 05:53 ---------- Предыдущее сообщение было 05:45 ----------

+100500, сам усилитель на 7498 не самый лучший по звучанию.

---------- Сообщение добавлено 10.05.2020 в 00:00 ---------- Предыдущее сообщение было 09.05.2020 в 23:59 ----------

Offтопик:

деревянная пыль похоже

Тут про качество звучания должен заметить что эта акустика планируется как выездная/концерная, для гулянок у реки, те не основная, поэтому усреднённое качество вполне себе подходит, я бы так не менял не [CENTER]чего], хорошо звучит и так, но раз уже есть 8620, то попробую, мб выдержит. Но по возможности хотелось бы продлить жизнь усилителя, тк он весьма удобный и звучание устраивает

[VladimirV]

эта акустика планируется как выездная/концерная, для гулянок у реки,

Тогда собирать её надо было на шиповых соединениях. Шурупы в фанере при ронянии колят фанеру по слоям. А если собрать в шип, да по углам снаружи металлические уголки специальные поставить - вот тогда будут корпуса для выездов. Еще и ручки бы приделать. Чай, руки то не казенные... таскать такую тяжесть.

[h2v6]

Тогда собирать её надо было на шиповых соединениях. Шурупы в фанере при ронянии колят фанеру по слоям. А если собрать в шип, да по углам снаружи металлические уголки специальные поставить - вот тогда будут корпуса для выездов. Еще и ручки бы приделать. Чай, руки то не казенные... таскать такую тяжесть.

На шиповые соединения времени бы больше ушло, я для каждого самореза сверлом дырку делал и фаску под шляпку, плюс каждый саморез с клеем, хоть молотком бей. По углам будет сплошная защита, на принтере распечатаю и покрытие раптором самой фанеры, будет в самый раз. Ручки это по-любому, вес одной почти 60кг выходит

[VladimirV]

Ручки это по-любому, вес одной почти 60кг выходит

Ручки то врезные надо ставить - которые не торчат при перевозке. А на фотках че то не видно отверстий под них.
У меня домашние весят 55 кг. Но ручек никаких - их же никто никуда не носит. Стационар.

По углам будет сплошная защита

Есть специальные дюралевые профиля под это дело. Жалко, у нас в городе они не продаются. А на заказ на две штуки никто не повезет.

На шиповые соединения времени бы больше ушло,

А это что, на продажу делается?

[sousmanster]

Добрый день всем!
Сделал на производстве заготовки бюджетной платы усилителя.
Вполне не плохо вышло, хоть и по кризисному.

[uriy]

Вполне не плохо вышло, хоть и по кризисному.

Круто. Весьма крутые показатели.
Возникает вопрос - зачем платить больше?

[sousmanster]

Спс.
Да, есть такое.

[DrModd]

Супер! Поздравляю!
Собираюсь в эти выходные обмерять свои TPA, интересно, получатся ли такие показатели?

[uriy]

интересно, получатся ли такие показатели?

Маловероятно. Выжать THD+N 0,003% на 100Вт это не совсем то и просто в Д классе.
Так или иначе мне очень интересно чего вы выжмите из своих плат, пусть будет даже 0,01% это тоже будет неплохой результат как для первой платы в своём роде, а может у вас и с первого раза получится получить низкие искажения с шумом, кто знает??? Только измерения могут дать ответ на этот вопрос.

[DrModd]

Маловероятно

Тут вы не правы, мне это проще, так как сам усилитель TPA325x изначально неплох.
Но действительно, измерения покажут.

[zoog]

Задам тут: хочу упростить изготовление п/п, чтоб всё было на 1м слое (2й - земля). Монтировать электролиты обычные как смд - чем плохо? На ноги небольшие изол. шайбы, правда, будут немного шататься сами банки.

[sousmanster]

А зачем квадратное катить.
Если нужно- берите smd электролиты.

[JackJacker]

del

[RINDIG]

Если выходный фильтр на дросселе настроен на 4 ом динамики, как изменится настройка частоты среза при 8 ом динамике включенном ?

[uriy]

как изменится настройка частоты среза при 8 ом динамике включенном ?

Никак не изменится.

[domician]

Вполне не плохо вышло, хоть и по кризисному.

Не "не плохо" а очень хорошо.
Но не посещала случайно шальная мысль сделать универсальный 2.1 или стерео на MA12040/70 ?
Однополярное питание, мизерные габариты и в режиме PMP1 вполне достойные характеристики. И да, на выходе без катушек, а только бусины (хотя и не первые попавшийся).

[Gray]

как изменится настройка частоты среза при 8 ом динамике включенном ?

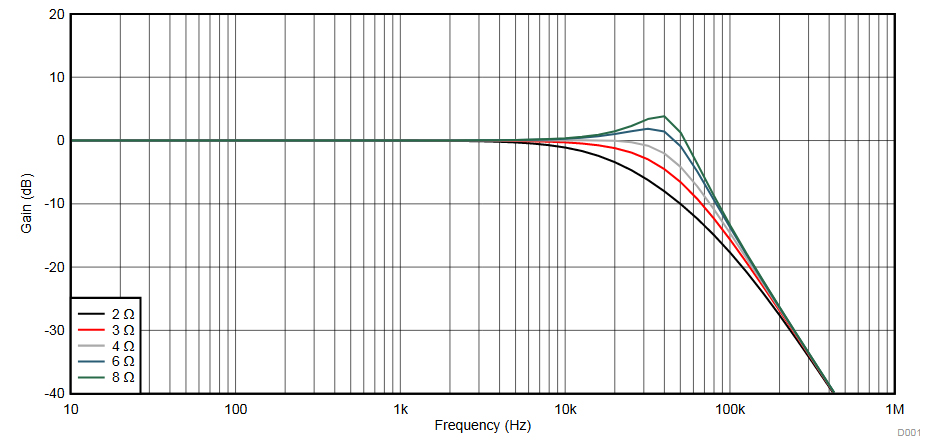

LC фильтр, 4 Ом - 40 кГц. Картинка от TI

[Grig]

Если выходный фильтр на дросселе настроен на 4 ом динамики, как изменится настройка частоты среза при 8 ом динамике включенном ?

Зависит от схемотехники усилителя. В общем случае изменится, в клоне n-core нет.

[RINDIG]

Почему я спросил про настройку выходного фильтра и динамики сопротивление.
Покупая платки усилителей из китая, не понятно на какое сопротивление рассчитаны усилители, обычно на 4 ом динамики.
У меня всегда динамики 8 ом. Мне надо переделывать эти фильтры или нет ?
Думаю дросселей заказать на замену , чтобы фильтры на 8 ом получались правильные.

[uriy]

Мне надо переделывать эти фильтры или нет ?

На качество звука это никак не повлияет.
