помогите с выбором осциллографа.

[brier]

Оллема, Олег, тут мысль в другом: ничего не ломать внутри, просто найти минимальное напряжение для нормальной работы импульсника. И подавать ему тупо в сетевой разъем постоянку.
Кстати, а там PFC есть? Кто разбирал?
Лично я, сделал бы обычный повышающий преобразователь без затей на одном индукторе. Мощность то там у всей этой шняги ватт 20-25, наверное?
https://aliexpress.ru/item/100500315...21635a9cQG68HN
Вот типа такого.
Я бы взял 4-6 пальцев, стандартное ЗУ и балансир к ним.

Есть кто реализовал ? Или хотяб нашёл минимальное напряжение для нормальной работы импульсника ?

[Meta|_]

Тут сам напечатал, вырезал и залил, вот на текстолит было некрасиво, а на медь другое дело.

Можно в кажестве морды заказать плату с шелкографией. Тут и отверстия аккуратные и фрезеровка периметра, и три цвета печати (можно ж и в меди что-то рисовать, и в маске, и в шелкографии)

[Russ3000]

Тут захотелось чтоб вот эдак сделать, и самому

[митяич]

Сравнительная таблица осциллографов https://docs.google.com/spreadsheets...it?usp=sharing

[митяич]

[Оллема]

М-да... Наглядно.

---------- Сообщение добавлено 21:20 ---------- Предыдущее сообщение было 13:48 ----------

Купил провод SMA -SMA 2х метровый, разрежу пополам и сделаю пробы.
Вниманию владельцев аппаратов Хантек DSO2ХХХ - настоятельно рекомендуется выпаять конденсаторы С38 и С49, они стоят на входах АЦП ADC08D500 на дифлинии, какого ... они там делают нужно спросить у китайцев.

Спасибо, Руслан! Доработка с выпаиванием этих конденсаторов впечатляет.
Это было:


Это стало:

[Openreel]

По поводу наглядности
Открываем https://ru.wikipedia.org/wiki/%D0%9C...8%D0%BA%D0%B0)
Самостоятельно синтезируем меандр из допустим 9 гармоник. Проще всего взять gnuplot и в нем забацать скрипт
Я сделал с 11 и 25 гармоник. для сигнала с частотой 10 мегагерц это имитирует жесткое ограничение полосы скопа в 11 и 25 мегагерц.

set autoscale  x
set autoscale  y
set samples 2000

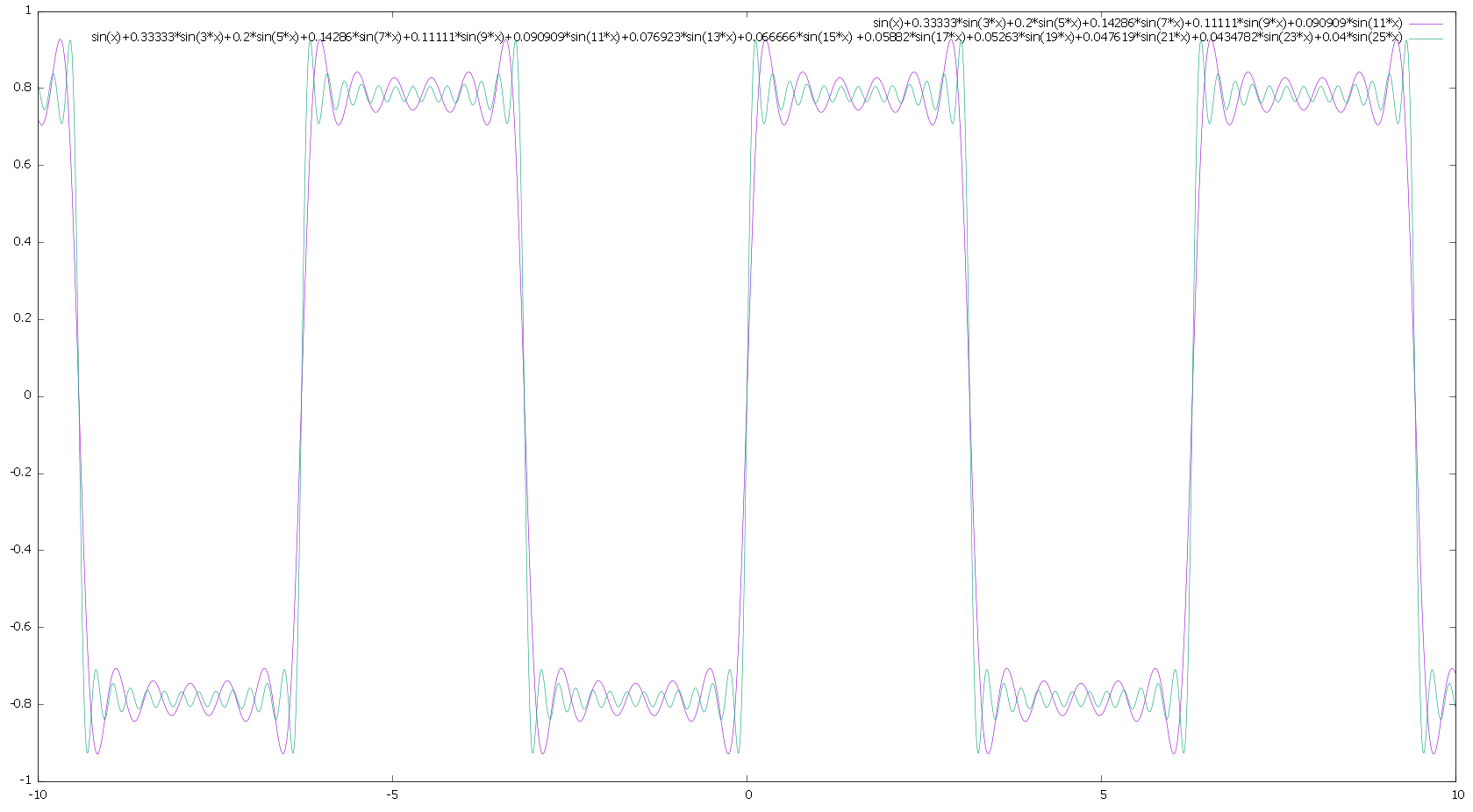

plot [-10:10] sin(x)+0.33333*sin(3*x)+0.2*sin(5*x)+0.14286*sin(7*x)+0.11111*sin(9*x)+0.090909*sin(11*x), sin(x)+0.33333*sin(3*x)+0.2*sin(5*x)+0.14286*sin(7*x)+0.11111*sin(9*x)+0.090909*sin(11*x)+0.076923*sin(13*x)+0.066666*sin(15*x) +0.05882*sin(17*x)+0.05263*sin(19*x)+0.047619*sin(21*x)+0.0434782*sin(23*x)+0.04*sin(25*x)

Если нет этой софтины, то можно прямо в онлайне https://hostcat.fhsu.edu/cdclark/static/apps/gnuplot/
получаем картинку

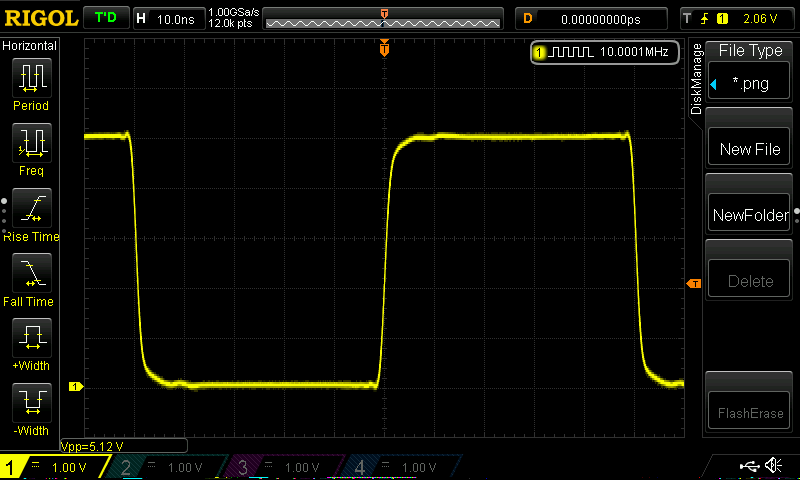

Очевидно, это совсем не тот меандр, который покажет приличный скоп. Я выкладывал тут скриншот с Ригола, для OCXO 10 МГц.

https://forum.vegalab.ru/showthread....33#post3067333

Можно поканифолить мозг и найти где подвох.

[Russ3000]

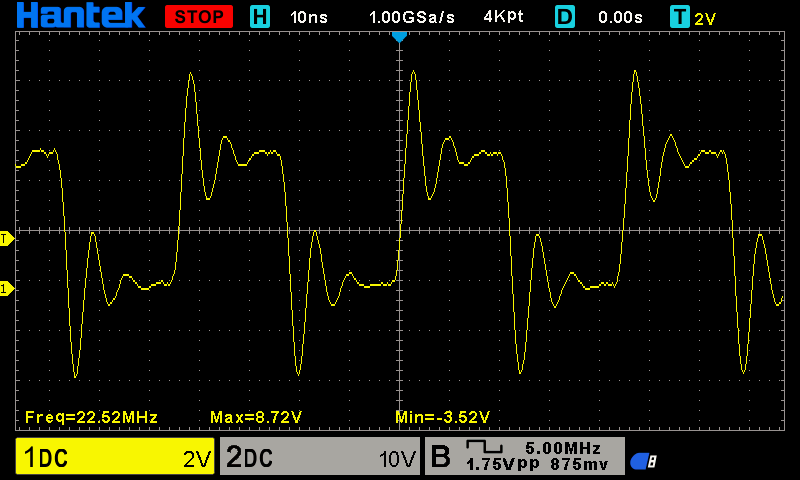

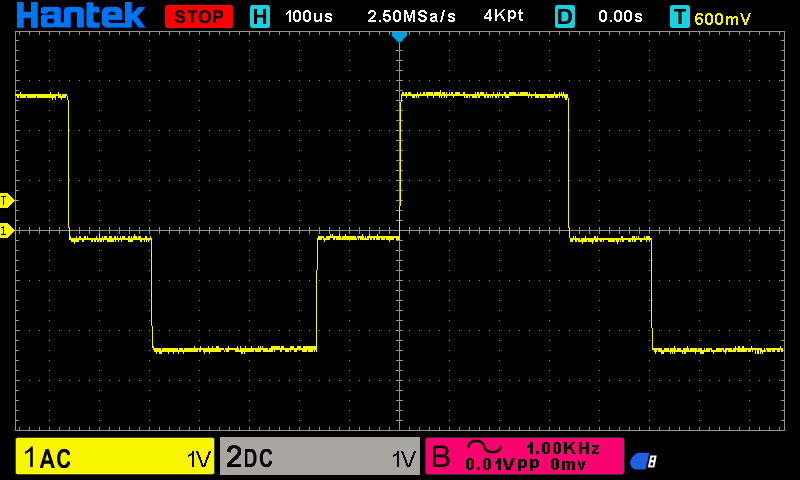

Много факторов влияет на красивость картинки, прежде всего источник, согласование линии и шнурок, у меня вот так показывает с родного генератора, мне в хозяйстве достаточно

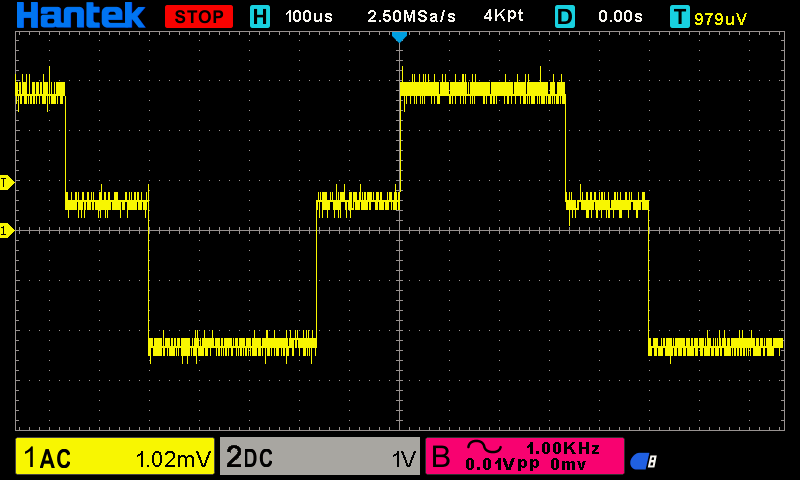

Мне полезнее вот такое, это 1мВ на клетку с дифщупом х1000

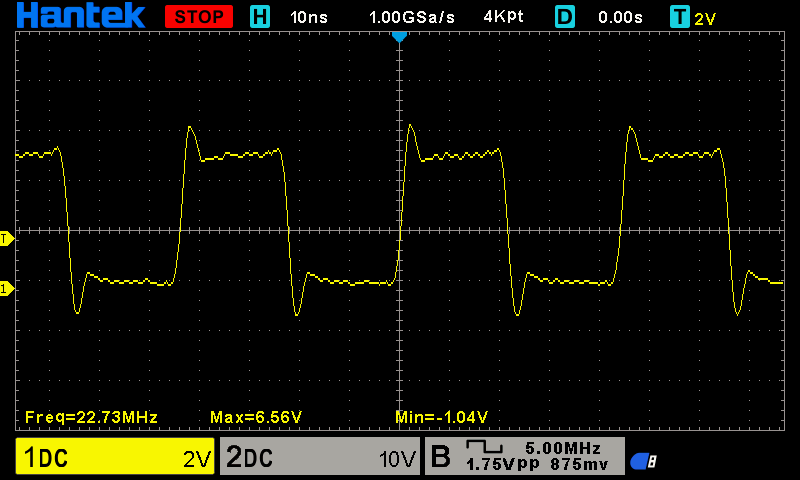

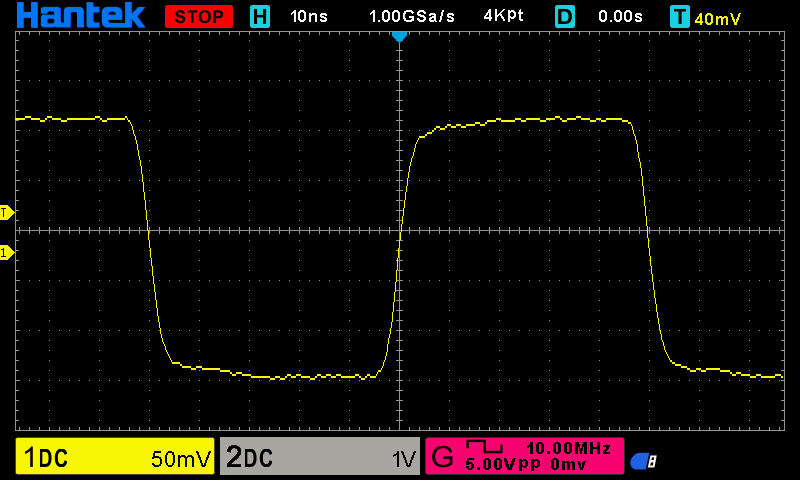

С родным щупом так



С учетом того, что Хантек в 3 раза дешевле, вполне приемлимо для дома.

[Оллема]

Я с кварцевого генератора смотрел. Щупом 100Мгц с переключателем 1:10. Сравнивал с щупом 60Мгц - взбрык на фронте с ним отсутствует, но зато яма имеется какая то . Вот и думаю - реальный это взбрык или резонанс щупа. Михаил говорил, что с делителями щупы не айс, думаю такой щуп купить: https://www.ozon.ru/product/shchup-t...B0%D1%84%D0%B0

[brier]

думаю такой щуп купить:

Высоковольтный же.

[Оллема]

Высоковольтный же.

Разве это плохо? 250МГц - цифровые сигналы смотреть, да и 220-380 неплохо.

[GogaZh]

Ради интереса померил своего безродного китайца 1:100, которого использую для анодных и подобных цепей. Получил 7,5 pF.

---------- Сообщение добавлено 10:20 ---------- Предыдущее сообщение было 10:18 ----------

Разве это плохо? 220-380 неплохо.

Со свои столкнулся с долгим установлением потенциала при измерении на переменном токе. Говоря по-русски, луч достаточно долгое время выходит в ноль.

[Russ3000]

думаю такой щуп купить: https://www.ozon.ru/product/shchup-t...B0%D1%84%D0%B0

Есть примерно такой, Вч показывает одинаково с остальными.
Любителям посмотреть на реальные картинки нужно делать или купить активный щуп на OPA659, например, там емкость 1пФ, но ограничено напряжение, во взрослых аппаратах только так.

[Оллема]

Есть примерно такой, Вч показывает одинаково с остальными.

на каких сигналах? остальные какие?

---------- Сообщение добавлено 11:33 ---------- Предыдущее сообщение было 11:32 ----------

луч достаточно долгое время выходит в ноль.

тогда емкость щупа должна быть несколько мкФ Может большое усреднение включено?

[Russ3000]

на каких сигналах? остальные какие?

На меандре 10 МГц, остальные разные, есть даже от С1-114 советского.
Больше всего понравился PP90, красивые картинки показывает и нет взбрыка на фронтах.

[Оллема]

Так 60МГц, фронты и валит.

---------- Сообщение добавлено 12:16 ---------- Предыдущее сообщение было 11:58 ----------

Интересным показался такой активный щуп:
https://cxem.net/izmer/izmer213.php

[Openreel]

250МГц - цифровые сигналы смотреть, да и 220-380 неплохо.

Для высоких напряжений такой проб мастхэв, разве что Ходеновский красного цвета - удобней.

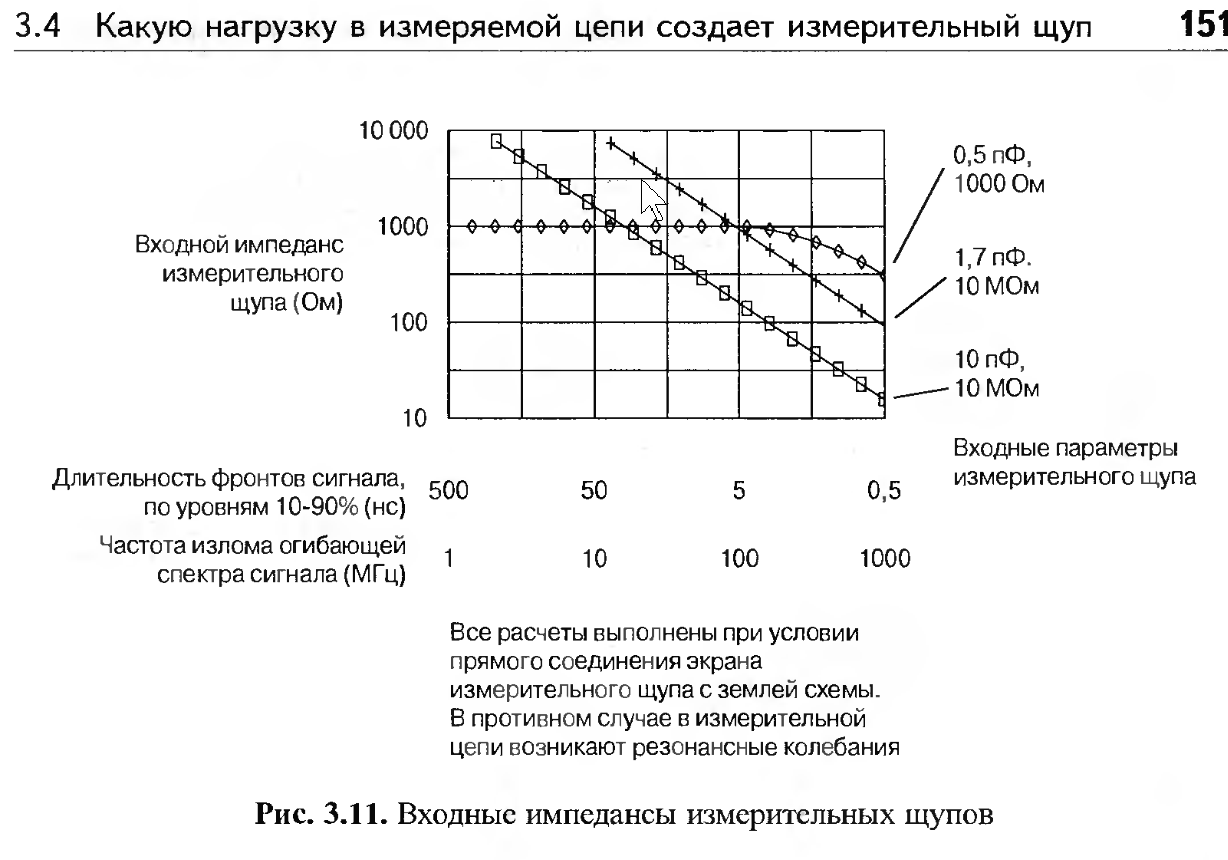

А для цифры.... Заявлена емкость 5 пик. Импеданс в 1 килоом будет уже на 30МГц.

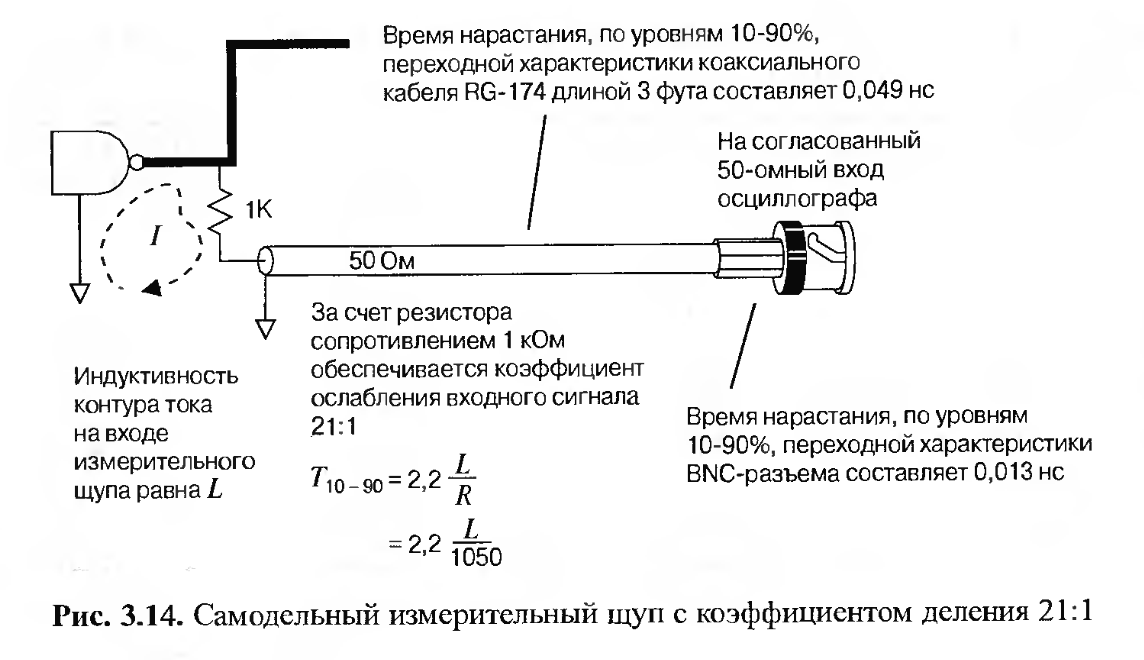

Вопрос - а пару резюков прицепить к 50 Ом хвосту и получить классичный бесплатный 1:20 с конской полосой и входным 1к - не?

[Оллема]

Вопрос - а пару резюков прицепить к 50 Ом хвосту и получить классичный бесплатный 1:20 с конской полосой и входным 1к - не?

Можно подробнее как это сделать?

[GogaZh]

Может большое усреднение включено?

Нет. Но такой вот нюанс с этим щупом. Раздражает, но пока не до той степени, чтобы его менять.

---------- Сообщение добавлено 12:06 ---------- Предыдущее сообщение было 12:04 ----------

красного цвета - удобней

Это да. Высоковольтный желательно иметь красного цвета. Во избежание, т.ск.

---------- Сообщение добавлено 12:20 ---------- Предыдущее сообщение было 12:06 ----------

Кстати, вопрос к более тёртым: а что, разве нормальные ВВ щупы не дают такого переходного процесса с установлением нуля? Скажем, при подключении по AC к цепи под напряжением 500V. Например, когда смотрим что там на аноде в выходном каскаде.

[Openreel]

Можно подробнее как это сделать?

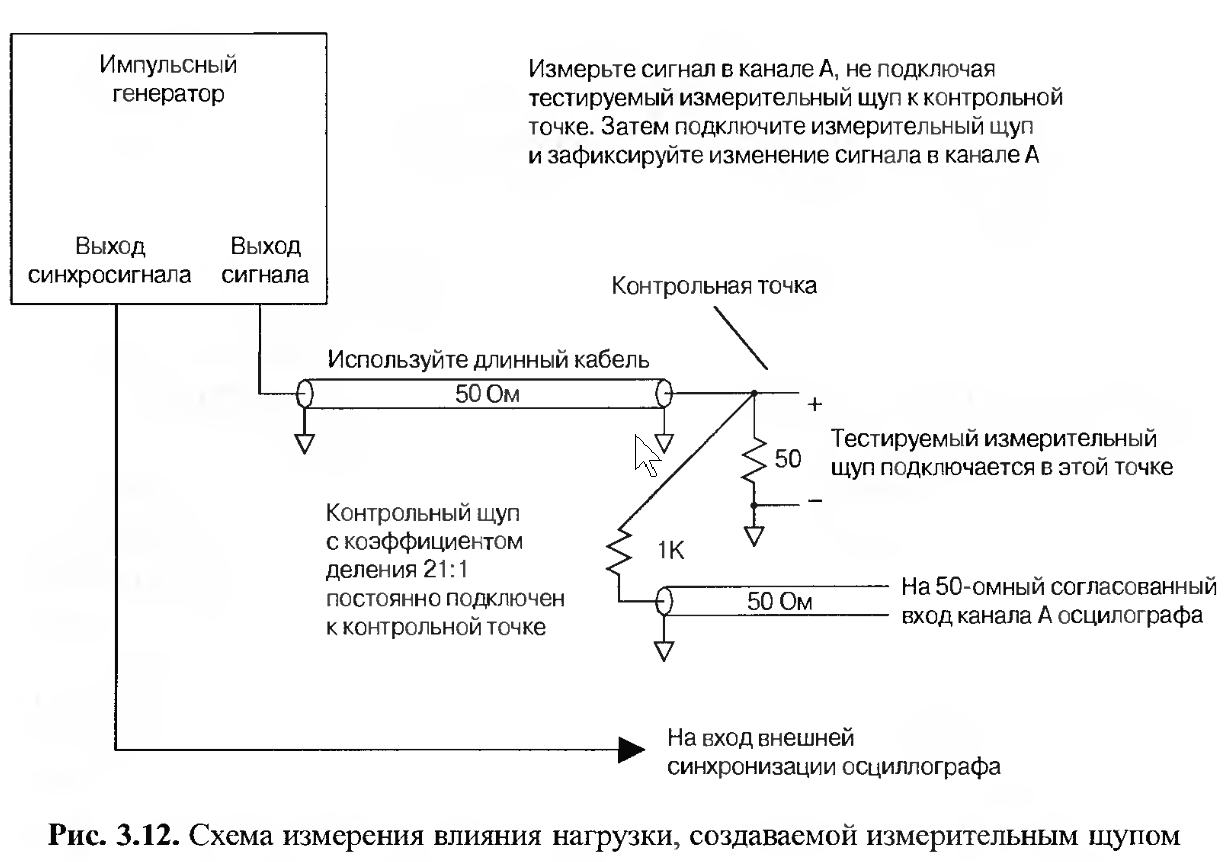

Естественно на входе у скопа должно быть 50Ом, для большинства народных скопов это достигается проходной нагрузкой. Хантековская есть на али, стоит недорого.
Если нет опыта изготовления таких нагрузок и нет желания этот опыт получать - категорический брать готовую. Спаянное как-то из чего-то, проходной нагрузкой будет очень условно. Хантековская пародия - лучше.

Мой любимый пассивный проб - делитель 451 Ом + 62 Ом на землю. Параллельное соединение дает близко к 50 Ом. После коаксиал RG-316, втыкается в скоп через проходную нагрузку 50 Ом.
Я предпочитаю коаксиал согласованный с двух сторон, даже в ущерб чуйке.
Измерительные концы к пробу паяются под конкретный случай, чаще это короткие жесткие проводки, реже погопины.

---------- Сообщение добавлено 14:07 ---------- Предыдущее сообщение было 14:06 ----------

а что, нормальные ВВ щупы не дают такого переходного процесса с установлением нуля? Скажем, при подключении по AC к цепи под DC 500V.

Ничего не понял. Сделай эквивалентную схему в любом симуляторе, оно будет видно.
