Усилители на STK

[Black_Panther]

В данной теме будем обсуждать все, что связано с STK.

Для начала вводная - это не микросхема, это гибридная интегральная схема. Толстоплёночная. Конских размеров.

Since 1970, SANYO has offered the STK series of IMST hybrid ICs for audio power amplifiers onto the market, and the reliability and performance of these ICs have won a high market share for the company.

Снятые с производства ИМС можно посмотреть тут:
alldatasheet.com

Официально STK производились Sanyo, есть непроверенные лично мной источники, уверяющие, что их также выпускала SanKen. STK серия с надписями Technics, Yamaha, Kenwood, Strasser, Ulvac и прочих брендов - это тоже Sanyo, но OEM.

В данный момент Sanyo Semiconductors перешла под крыло Panasonic, затем последняя отфутболила всё это к ONSEMI, которой выпускаются самые свежие серии: 433-ххх (стерео и многоканальные) и 404-ххх (моно).

Возьмите за правило: сначала почитали эту ветку, хотя бы первый пост, потом побежали покупать какую-либо STK. В противном случае велик риск нарваться на новодел (неоригинал) или махровую подделку, особенно если покупаете старые популярные серии ИМС, снятые с производства!
Проектировать новое устройство на ИМС 3-значных, 4-значных и заказных серий можно только в том случае, если на руках уже имеется заведомо работоспособный оригинал.

И еще: без фото или возможности повертеть в руках при заказе через интернет или по телефону рискуете купить подделку. Не уверены полностью в оригинальности - не покупайте, откажитесь, если нету фото - попросите сказать что написано в верхнем правом углу морды и нет ли яркой однотонной "зелени" в щели между выводов и какого цвета спинка и цвет надписи на ней.

Как различать оригинал , новодел и подделку:
Вкратце: ярко-синяя или ярко-зеленая надпись на спинке и серия на морде имеет буквы ET = НЕ БРАТЬ!

В щели между выводов видно ДВА цвета: плата и маска. Подложка приклеена к радиатору ровно и надписи на подложке (спинка микры) не яркие. Могут быть как бы стершиеся или недопечатанные. Это нормально.
Щель - это пространство откуда ноги (выводы) растут где видно крепление начала выводов к плате интегральной схемы. У старых серий эта щель может быть залита компаундом, похожим на стекло. По ссылке ниже - то самое место:
https://forum.vegalab.ru/attachment....7&d=1266525585


Видите текстуру корпуса? Блики, шероховатости - у оригиналов обычно есть.
https://forum.vegalab.ru/attachment....2&d=1266525017

Вот такая надпись сзади, как бы стершаяся местами:

https://forum.vegalab.ru/attachment....3&d=1266525026


В щели видно сплошную яркую зелень, серия написана с ЕТ: 0AET, 5BET, 2GET, 2LET и т.п., надписи на спинке яркие или легко стираются - АХТУНГ! Перед нами - новодел - неоригинал. Скажем так - работать в номинальном режиме оно будет (50\50, лотерея), звучание же, как у оригинала совершенно не гарантируется.

Однотонный маслянисто-чёрный цвет морды и яркая синяя надпись на спинке - подделка.


Как опознать конкретный лютый махровый винтаж:

https://forum.vegalab.ru/attachment....6&d=1266524167
Смотрите на STK043.

https://forum.vegalab.ru/attachment....0&d=1266526095

Надписи нанесены краской, которую легко смыть или соскрести даже ногтем. Корпус обычно черного маслянистого цвета, как уголь, шероховатый.

Огромная подборка материалов, включающая информацию о местах приобретения, отличий оригиналов от подделок,редких и "заказных" ОЕМ-ИМС STK серии, фото, ссылки на даташиты и рисунки плат находится в этой ветке, если не полениться ее прочесть.Тут есть 99% ответов на вопросы по STK.

На сегодняшний момент можно использовать современные серии:

Одноканальная: STK404-xxx (404-050, 404-070, 404-090, 404-100, 404-120, 404-130, 404-140).
Двухканальные и многоканальные: STK433-xxx. Подделок не встречал, сведений о таковых нет.
Важно! 433 серия в непривычном сером корпусе с выштамповкой и надписью Sanyo, вот такая:

https://forum.vegalab.ru/attachment....4&d=1266525129

(ширина корпуса и количество ножек варьируется!)

По статистике, исходя из наблюдения оптимальное соотношение стоимость\мощность согласно efind.ru и прайсам Митинского радиорынка имеют STK404-130, STK404-140
Введите в строке поиска STK404 и найдете ее фото внутри и снаружи, где купить платы под нее и ее саму,рисунки плат, особенности и обсуждение.
Также можно купить, по крайней мере, в Москве, самую мощную на данный момент ИМС из линейки 404-ххх: STK404-140. Она продается (напишу позже, забыл номер места), это находится на Митинском радиорынке. Там же можно купить и 404-130. 404-130 также есть на Митинском радиорынке в www.winner-s.ru ,побродив хорошо по рынку можете хоть всю коллекцию 404 серии собрать и сидеть на нее любоваться.

Если радиорынок или Москва от Вас далеко, поищите, где купить STK вот на этом ресурсе:
www.efind.ru

Кроме того, вот список официальных дистрибьюторов On Semiconductors:
http://www.onsemi.ru.com/PowerSolutions/locateSalesSupport.do

даташиты на 404 и 433 серию на сайте On Semiconductors:
http://www.onsemi.ru.com/PowerSolutions/search.do?query=stk4&tabbed=Y&clearFilters=Y&searchType=others&perPage=100

Прикрепляю файлы:
Статья по сборке уся на серии 41хх...42хх - stereo18.rar
Указаны нюансы, как подпаивать регулятор, немного про земли и источник питания и прочее.

Добавляю старый материал "В питании - сила!" с источником питания для усилителей.

Эволюция плат моей разработки:

(в ближайшее время, со схемами и рисунками)

Все коммерческие вопросы строго в личку.

апдейт дополню скоро: где купить в Москве 404 и 433 серии выгодней и заведомо аутентичные. А также: причешу галерею, чтобы влезли рисунки плат и схемы с пояснениями.

ДА, 404-140 В МОСКВЕ НИГДЕ НЕТ В НАЛИЧИИ, САМ ИЩУ.

[Alies]

Спасибо всем. Я уже и сам убедился в нецелесообразности покупки СТКшек. Лучше сделаю по два-три BUZ900/905 в плечо, тогда и звук будет.

Всё, оффтоп попёр.

[Black_Panther]

Alies, эти бузы дорого стоят. Лучше Холтона с 2SK1530\2SJ201 на выхлопе.
STKшки 40хх хороши до определенной их стоимости. Цена явно завышена. Впрочем, "Электронные компоненты"- фирма изначально дорогая и им плевать, что говорят розничные покупатели - все бабки у них на опте, я эту контору еще с 98 года знаю.

[Alies]

Alies, эти бузы дорого стоят. Лучше Холтона с 2SK1530\2SJ201 на выхлопе.

Согласен, мне уж рассказали.

Хочу ещё узнать мнение твоё относительно импульсного питания.

Для более-менее мощных усилков это, вроде бы, выйгрыш в динамике.

А если мне сделать, то можно съэкономить место и мощность увеличить.

Я думаю, если делать, то поставить дофига конденсаторов, а не так как Killer - два штуки по 4700.

Но всё равно терзают меня сомнения, не будет ли он своими частотами гадить звук?

[Black_Panther]

мнение твоё относительно импульсного питания

Для высокого конца не подойдет. Это мое мнение, никого ему не навязываю. Еще ни разу не слышал хорошего звука от техники с импульсником.

не будет ли он своими частотами гадить звук?

еще как будет.

[Alies]

Всё понятно. Спасибо за ответы и советы.

На прощание оставляю на ваш суд свой вариант печатки для STK40xx.

Теперь мне вряд ли пригодится.

Делалось под свой радиатор, поэтому, если что, сильно ногами не пинайте.

[Killer]

Я думаю, если делать, то поставить дофига конденсаторов, а не так как Killer - два штуки по 4700

Вобще то там 4 штуки стоят по 10000х60 вольт
Больше нельзя потому как при первом включении идет большой ток заряда полевики могут вылететь

еще как будет

Но всё равно терзают меня сомнения, не будет ли он своими частотами гадить звук?

Это смотря как все сделать если грамотно как у меня то ничего не будет

[Alies]

Это смотря как все сделать если грамотно как у меня то ничего не будет

В принципе да. Какая разница, 50Гц частота пульсаций на выходе, или 80 кГц . Во втором случае даже выгоднее. Фильтры меньшего размера. Но кто знает, какие переходные процессы будут происходить в диодах на таких частотах?

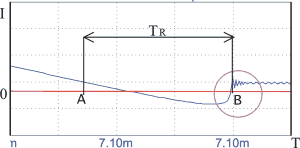

на картинке видно, что при закрытии диода возникают затухающие паразитные колебания высокой частоты.

Шоттки и ультрабыстрые от этого частично избавлены, но не до конца.

А если диоду нужно будет запираться в 1600 раз в секунду больше, тогда эту грязь ни какими конденсаторами не вылечишь. :twisted:

[Killer]

Но кто знает, какие переходные процессы будут происходить в диодах на таких частотах?

не знаю какие но я применил сборки 30cpq150
На выходе поставил 4 банки емкостью 10000х60 вольт пульсаций вобще нет

[ADDED=Killer]1127444721[/ADDED]

эти бузы дорого стоят. Лучше Холтона с 2SK1530\2SJ201 на выхлопе.

Эти транзюки тоже дорого стоят у нас например 1-стоит 195 руб за шт а 2-223 руб вот так то

[SinteZ]

Killer,

Offтопик:
Ты хоть знаеш как пульсации посчитать? И вобще как ты их смотрел? Про импульсники я на форуме Сиволобово тебе писал

[Killer]

Ты хоть знаеш как пульсации посчитать? И вобще как ты их смотрел? Про импульсники я на форуме Сиволобово тебе писал

Есть такая весчь как осциллограф или милливольтметр которые тебе и покажут какие у тебя пульсации с источника питания идут

[SinteZ]

Killer, Ну пульсации можно посчитать ещё, зависят они от тоака нагрузки. Надеюсь смотрел на последовательно подключённом низкоомном резисторе? А миливольтметр не причём.

[Killer]

А миливольтметр не причём

Как не причем есть такой специальный ламповый милливольтметр марка его помоему В-3-34 на нем тоже можно замеры сделать пульсаций в милливольтах

Killer, Ну пульсации можно посчитать ещё, зависят они от тоака нагрузки. Надеюсь смотрел на последовательно подключённом низкоомном резисторе?

Ну и? у меня на экране осциллографа прямая линия чистая без помех

[SinteZ]

Ну и? у меня на экране осциллографа прямая линия чистая без помех

Чтож, позавидуем

[Black_Panther]

А лучше послушать

[Killer]

А лучше послушать

Без проблем приезжай послушаем

[Black_Panther]

Без проблем приезжай послушаем

Далековато

[Pag232]

Привет всем!
Собираю тут усилитель на stk4044 и возникло пару вопросов:
1. Какой минимальной мощности можно использовать резисторы для схемы из даташита?
2. И еще я не понял какое питание необходимо для микросхемы: имеется ввиду что надо +-51в - это относительно средней точки трансформатора или между обмотками? Подойдет ли транс - 45-0-45 (между одной обмоткой и средней точной 45в, а между обмотками 90в)

[Black_Panther]

Какой минимальной мощности можно использовать резисторы для схемы из даташита?

0,125 Вт. Для выходной RC цепи ( резюк на 4,7 Ома и кондер на 0,1 мкФ параллельно нагрузке на землю) - 1 ваттного достаточно.

имеется ввиду что надо +-51в - это относительно средней точки трансформатора или между обмотками?

Имеется в виду, что это с выхода источника питания после выпрямителя и емкостей.
обмотки транса нужны: 51В делим на 1,41 получаем 36В для каждой обмотки или если понятнее так: 36-0-36 в. Это транс.
Твой транс 45-0-45В в итоге выдаст: 45х1,41=63В, что дает 190 Вт на 8 ОМ номинала. Зачем форсировать микрулю? Для 200 Вт есть STK4050V, а стоит она столько, что лучше собрать усь Холтона.
Но по поводу Холтона прошу вопросы к волку, который писАл чуть выше меня

[Pag232]

А как данная микросхема ведет себя с 4-омным динамиком? В даташите написано что она работает с 8-омными, однако на одном зарубежном форуме я читал, что она неплохо и 4 омами дружит. Может нужно как-то выходной ток оганичить?

[Black_Panther]

Pag232, она и на просадку 4 омников до полутора чихать хотела, но это если трансик по 3А, два моста на правильных диодах и емкости в фильтре на один канал хотя бы 40000 мкФ.
Ток ограничивать не надо. Надо смотреть на размер радиатора и чтобы ИМС не оказалась китайской. И всего то делов.
