Новый Усилитель Зуева

[Konstantin]

Начало - статья "УМЗЧ с параллельной ООС", ж. Радио, №2-4, 2005 г.

Модификации

1. Модификация 2008 г.

Комплект схем с подробной инструкцией по наладке находятся во вложенном архиве "UM_VL.rar".
Файл "Параметры.pdf" - технические характеристики этой модификации.
Файлы плат УМ и схемы защиты: https://forum.vegalab.ru/showthread....=1#post1957943

Для этой модификации Вадимом Вязниковым (renovator) было разработано несколько вариантов конструктивного исполнения, и собрана небольшая партия полностью законченных усилителей.
На вложенных фотографиях показан разработанный Вадимом вариант полного усилителя с тремя RCA и одним XLR входом, с использованием регулятора громкости и селектора входов:
https://forum.vegalab.ru/showthread....-ДУ-от-antecom

Второй, разработанный Вадимом, вариант конструктивного исполнения:
https://forum.vegalab.ru/showthread....=1#post1580149
https://forum.vegalab.ru/showthread....=1#post1580205

Еще несколько примеров хороших конструкций:
https://forum.vegalab.ru/showthread.php/1433-Новый-Усилитель-Зуева?p=529392&viewfull=1#post529392
https://forum.vegalab.ru/showthread.php/1433-Новый-Усилитель-Зуева?p=647169&viewfull=1#post647169
https://forum.vegalab.ru/showthread.php/1433-Новый-Усилитель-Зуева?p=1233619&viewfull=1#post1233619
https://forum.vegalab.ru/showthread.php/1433-Новый-Усилитель-Зуева?p=1232007&viewfull=1#post1232007
https://forum.vegalab.ru/showthread....=1#post1491245
https://forum.vegalab.ru/showthread....=1#post1488588
https://forum.vegalab.ru/showthread....=1#post1563224

Прослушивание:
https://forum.vegalab.ru/showthread.php?t=65035

Часть прошлых ссылок (включая информацию по выбору разъемов и проводов) перенесена в текстовый файл "Полезная информация по сборке и наладке".

2. Модификация 2014 г. (LZ_VL_v2.0) на новых платах Владимира Лепехина



Полный комплект схем с перечнем элементов находятся во вложенном архиве "LZ_VL_v2.0.rar".
Тема по заказу плат и КИТов: https://forum.vegalab.ru/showthread.php?t=68869

Фотографии сборки усилителя MAXIM_A: https://forum.vegalab.ru/album.php?albumid=759

В архив "LZ_VL_v2.0.rar" добавил вариант с регулятором громкости: https://forum.vegalab.ru/showthread.php?t=48665, вариант с предварительным усилителем и часть инструкции по наладке, относящуюся к схеме защиты.

Доработка этой модификации: https://forum.vegalab.ru/showthread....=1#post2432470
Архив с изменениями: https://forum.vegalab.ru/attachment....7&d=1515168082

[Л. Зуев]

При таких температурах до которых будет греться радиатор мне кажется и 5мм будет с большущим запасом.

У радиатора с таким тонким основанием будет большая неравномерность распределения температуры по площади, поэтому работать он будет неэффективно. Для радиатора - боковой стенки с большой площадью основания желательна толщина 10, а то и 15мм.

[Bengo]

Для радиатора - боковой стенки с большой площадью основания желательна толщина 10, а то и 15мм.

Тем более, что транзисторы на плоскости расположены достаточно локально.
Сделаю 12мм, компромисс .

[ИГВИН]

Bengo, 12 мм - вполне нормальный выбор, на длине 390, при высоте 160. Если бы высота была 90-100, я бы посоветовал 12-15 мм.

[.Васильев]

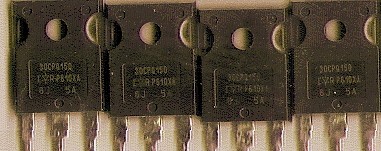

Плата шик,блеск,красота Вот еще что, такие диоды 30СРQ150 на питание ВК подойдут?

[Кокон]

Поделитесь пожалуйста раболчей модель в микрокап )

Как будут работать 2sc5171 2sa1930 в драйверном каскаде ?

[Л. Зуев]

Вот еще что, такие диоды 30СРQ150 на питание ВК подойдут?

Такие подойдут, но Шоттки нужно ставить на небольшие радиаторы, так как греются они и из-за большого обратного тока, быстро растущего при повышении температуры (при недостаточном охлаждении возможен саморазогрев и выход из строя).

Как будут работать 2sc5171 2sa1930 в драйверном каскаде ?

У них ОБР маловата. Лучше всего 2SA1837/2SC4793 ставить. Найти их не проблема.

[.Васильев]

Вот еще что, хотелось бы знать какая позиция в узле управления защитой и мосте питания Уна наиболее критична, на что обратить особое внимание. Я выделил несколько первое это полевики,Второе диоды FR203(КД212) .также резисторы подстроечники на 5ком . их надо тоько многооборотные ? и кондер на 1мк тоже надо бы получше.мелкие можно и керамику наверное ( зелёненькую КМ-ку так и тянет туда поставить или кд-ки)

Добавлено через 24 минуты
вместо КТ502-503 склоняюсь к BF422-423? так как менее высочастотны чем 2н5551-5401 и меньшим коэфициентом

[Л. Зуев]

вот еще что, хотелось бы знать какая позиция в узле управления защитой и мосте питания Уна наиболее критична, на что обратить особое внимание. Я выделил несколько первое это полевики,Второе диоды FR203(КД212) .также резисторы подстроечники на 5ком . их надо тоько многооборотные ? и кондер на 1мк тоже надо бы получше.мелкие можно и керамику наверное ( зелёненькую КМ-ку так и тянет туда поставить или кд-ки)

Транзисторы VT1, VT2 лучше поставить типа BC639/BC640.
Подстроечники R22, R23 обязательно должны быть хорошими многооборотными, так как чувствительность порогов к их положению достаточно высокая. В новой версии я немного изменил схему узла на VT1, VT2 специально для уменьшения этой чувствительности и повышения стабильности порогов.
Мелкие емкости в защите могут быть керамическими группы типа X7R. Конденсатор на 1мкФ (C6 по схеме) лавсановый, но можно тоже керамику группы X7R.

[renovator]

Всем привет. Я тут, для облегчения процесса подбора и закупок деталей, сделал спецификацию на весь усилитель, по узлам. Может кому поможет и пригодится. Если будут какие замечания, прошу высказать, постараюсь внести коррективы

[Л. Зуев]

вместо КТ502-503 склоняюсь к BF422-423? так как менее высочастотны чем 2н5551-5401 и меньшим коэфициентом

VT3, VT4 можно, а VT1, VT2 лучше BC639/BC640, так как последние должны иметь хорошие усилительные свойства при напряжении коллектор-эмиттер 2-4В и токе коллектора порядка 100мА.

[MAXIM_A]

Леонид, добрый день!
Вычитал про Т-образную ООС, увеличивает Rвх., можно использовать любые точные резисторы, легко менять Кус.
Как Ваше мнение? Можно использовать в "нашем" усе?
http://www.electroclub.info/mysoft.htm

[.Васильев]

Ох еще один нюансик про плату защиты Критичен ли номинал С10-С11 2200пф, а то у меня на 4700пф есть неплохой аналог К73-9 как раз в таком количестве

[Л. Зуев]

Леонид, добрый день!
Вычитал про Т-образную ООС, увеличивает Rвх., можно использовать любые точные резисторы, легко менять Кус.
Как Ваше мнение? Можно использовать в "нашем" усе?
http://www.electroclub.info/mysoft.htm

Андрей, добрый день!
Нет смысла. По совокупности уровня шума, глубины ООС и степени влияния емкости суммирующей точки при одинаковой величине входного сопротивления выигрыша она не даст.

Критичен ли номинал С10-С11 2200пф, а то у меня на 4700пф есть неплохой аналог К73-9 как раз в таком количестве

Быстродействие токовой защиты от этой емкости зависит. Лучше конденсаторы на 2200пФ найти.

[Bengo]

Подбирая резисторы для АЦП регулятора громкости я отбирал их и по термостабильности. По результатам этого отбора некоторые номиналы были образованы из двух последовательных МЛТ, вместо одного MF.
Эти МЛТ (5%, судя по разбросу сопротивлений) на нагрев вообще не реагировали, в отличие от MF, которые "плыли" очень сильно.
Понятно, что эти "измерения" ни на что не претендуют , но разница по ТКС была слишком очевидной.

[renovator]

в отличие от MF, которые "плыли" очень сильно

Странно, специально грел их термофеном, в целях эксперимента, параллельно с МЛТ, разницы особой не обнаружил. Похоже MF, MF-у рознь, видимо ко мне, с нормальными (т.е. заявленными производителем) параметрами и от нормальных производителей они приходят.

[Bengo]

Offтопик:

Хотя, видимо MF, MF-у рознь,

Может быть. МЛТ у меня(150КОм - сотни) ещё со старых времём.

Offтопик:
О! , может, я просто держу их за МЛТ, а это другое нечто .
Они из неликвидов, купленных на оборонном предприятии в конце 80-х, вообще-то. Тогда я неправ буду .

[Анатолий_В]

может, я просто держу их за МЛТ, а это другое нечто

Скорее всего. Я проверял разные МЛТ и ОМЛТ. По ТКС ничего хорошего. Вот С2-14, С2-29 в этом плане хороши. СИА говорил, что их ТКС, как вписанный треугольник в заявленном диапазоне температур соответствует ТУ. (Что почти ничего не говорит о локальных неоднородностях ТКС.)

Добавлено через 3 минуты

такие диоды 30СРQ150

Нет смысла 150вольтные брать, правда это если по два моста. (на данный момент считаю, что лучше один мост и хороший симметричный трансформатор. СИА в этом убедил )

Добавлено через 7 минут

С10-С11 2200пф, а то у меня на 4700пф есть неплохой аналог К73-9

Туда же подходит самая заурядная копеечная керамика, которой везде полным полно продается. Зачем там пленочник?

[Анатолий_В]

Купил на днях 11DQ10 от IR 40шт. Подсмотрел в Lynx16. Парметры понравились. Проверил падение напряжения тестером - 280-282мв (тестер на прозвонку диодов установил). Емкость при 0В около 90пф. Рекомендую.

[.Васильев]

Это на какое место , заместо КД212 што ли?

[Анатолий_В]

заместо КД212 што ли?

Да. У меня в том, что делал, суперфасты какие-то. SR35 или 36.
