Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

[Jenyok]

.
12.01.2020 года.
.
.
Апгрейд, модернизация, ремонт катушечных магнитофонов (смотри заголовок темы), а также, магнитофонов Олимп-006, Олимп-700, Олимп-701, Олимп-702, Олимп А-400.
.
Обсуждается конструкция магнитофонов и узлов, схемотехника магнитофонов и отдельных блоков.
.
Любые схемы, новые схемы модернизации магнитофонов приветствуются.
Любые печатные платы, новые печатные платы модернизации магнитофонов приветствуются.
.
Любые чертежи узлов, чертежи модернизаций узлов магнитофонов приветствуются.
Любые чертежи новых деталей для магнитофонов приветствуются.
.
Любая документация по магнитофонам приветствуется.
Любые описания по магнитофонам приветствуются.
.
Применение любой, даже экзотической элементной базы приветствуется, в том числе высокоскоростных ОУ, качественных конденсаторов и т.д.
.
Любая другая полезная техническая и иная информация по магнитофонам приветствуется.
.
Любые ссылки на аналогичные темы в других форумах приветствуются.
.
Посты, с архивами файлов PCB , SCH , гербер файлов, смотри сообщения на форуме.
Некоторые схемы и платы выложены на форуме в нескольких вариантах, обратите на это внимание.
.
Проекты, реализованные в этой ветке.
Ссылка.
.
https://cloud.mail.ru/public/vnhr/BfCatSVWf
.
Часть дерева директорий по ссылке
(по тематике - магнитофоны с проектами схем и печатных плат (гербер файлы) для самостоятельного изготовления).
.
- Tape_Recorders
|
+- Electronika-004 - магнитофон Электроника-004 (некоторые специфичные проекты)
|
+- Olimp-003 - магнитофоны Электроника ТА1-003 , Электроника-004 , Олимп-003 (основные проекты)
|
+- Olimp-004 - магнитофон Олимп-004
|
+- Olimp-005C - магнитофон Олимп-005С
|
+- Olimp-005C-1 - магнитофон Олимп-005С-1
|
+- Idel-001 - магнитофон Идель-001
|
+- Nota-203 - магнитофон Нота-203
|
+- PCAD2006_Libraries - библиотеки компонентов САПР PCAD 2006 , используемых для магнитофонных проектах.
|
+- Multisym - схемы симуляции различных магнитофонных проектов и не только
.
и другие директории по ссылке, которые Вы смотрите и обследуете самостоятельно...

[chapai]

Посмотрел, поржал над неучами...
Как только услышал фразу про неодимовый магнит, сразу понял, что человек далек от записи на магнитную ленту.
Всегда говорил, что вот такие неучи и предлагают всякую хрень и дребедень за не имением специального образования...
Магниты, а тем более сильные неодимовые магниты, НЕЛЬЗЯ использовать в магнитной записи !!!
Вот так и дурят нашего брата...
.

самарий кобальтовые или просто феррит вам чем то ближе и симпатичней?
а то в накопителях компьютерных все такое в наличии вплотную к лентам и головкам как в кассетнике, в размерах книжки, даже сигарентной пачки, а не r2r. И ничо, много лет как.Ну и кассетные DD. Сейчас вероятно все bldc моторчики неодимовые, судя по размеру.
А даже в Балфингере - в оригинальном все моторы на неодимах. Ну так экраном закрыли и делов.
или речь о чем то другом?

[Jenyok]

Схемы и платы блоков БУ на SMD компонентах.
См. ссылки ниже.
.
https://cloud.mail.ru/public/eof3/E42bNFzvb
.
https://cloud.mail.ru/public/zcsi/ALMyi6VmY
.

[ValeryDVD]

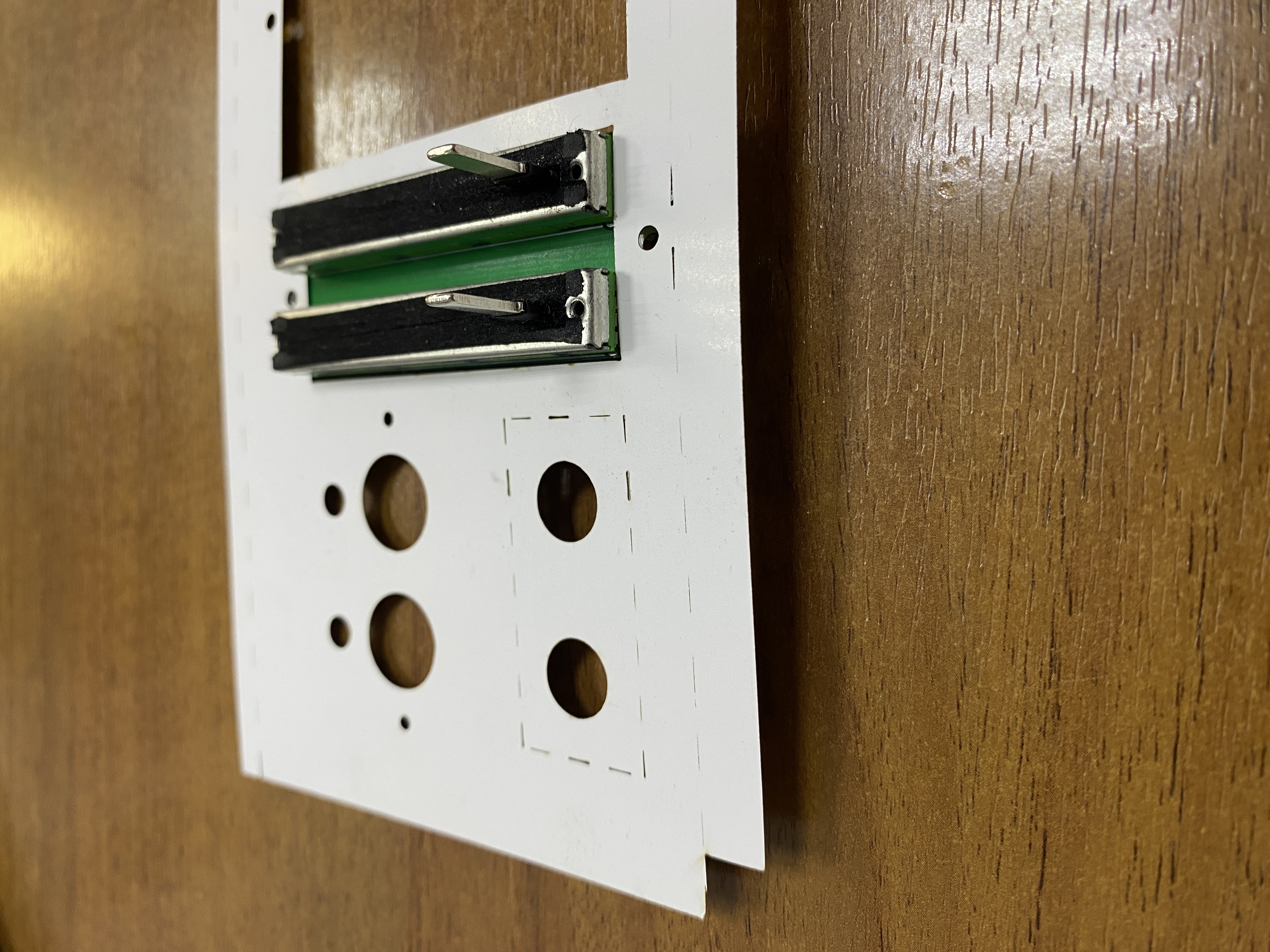

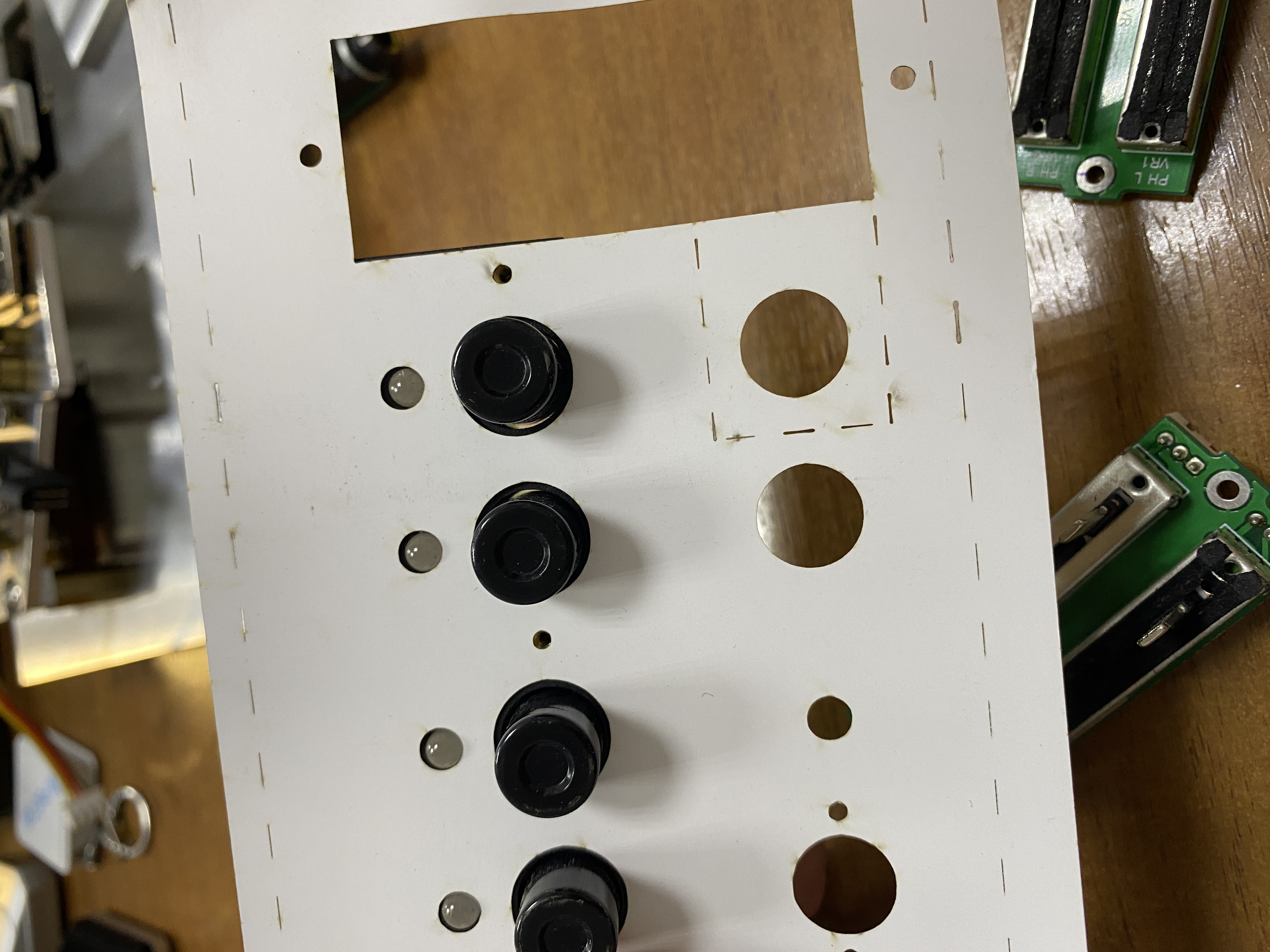

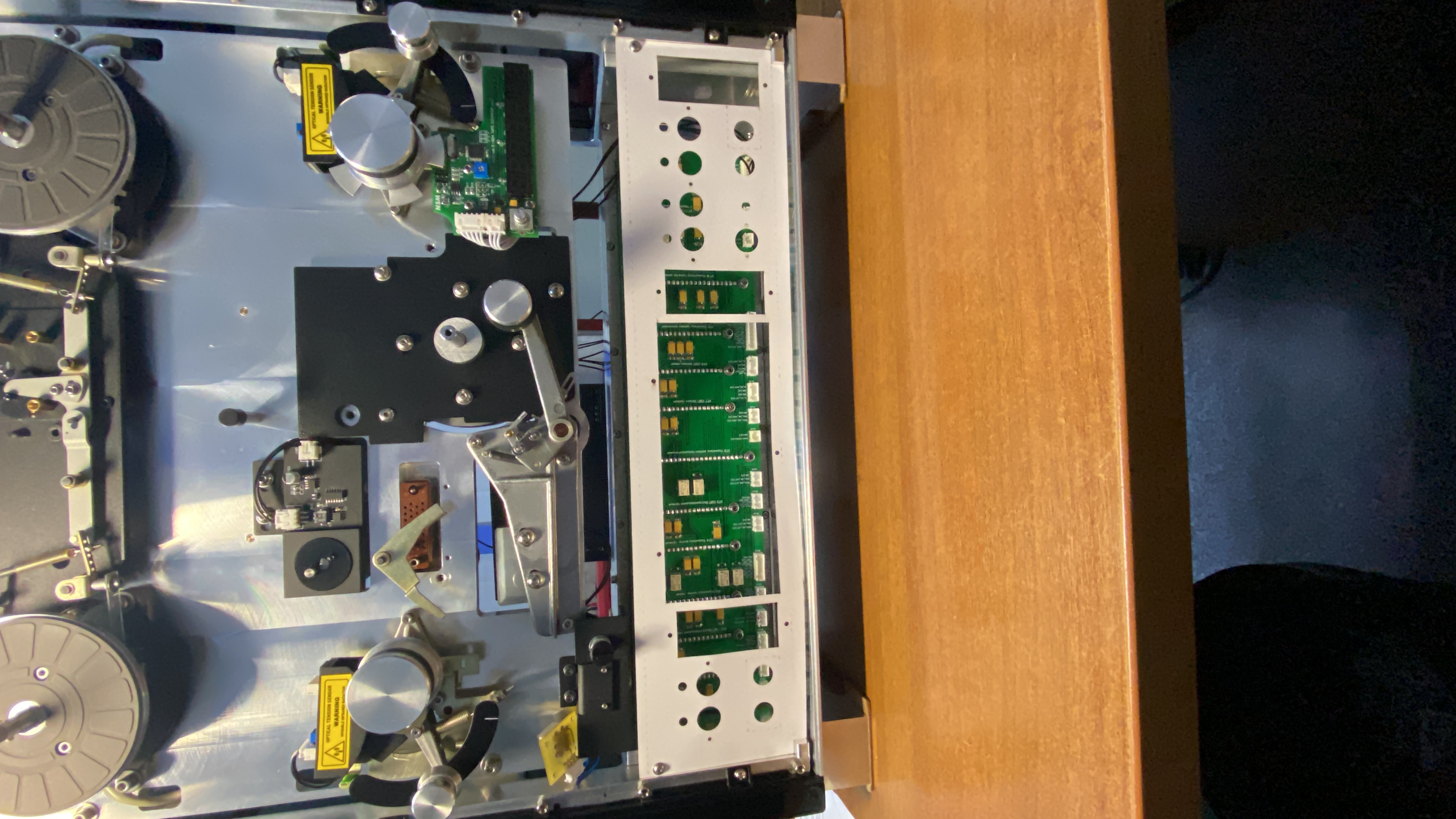

Олимп 003
Процесс идет!
Будет новая версия БУ и параллельно изготавливается новая откидная панель, панель пока
почти штатная, но это пока.

[Борисыч44]

Offтопик:
На белорусском форуме модер раздал буйным карточки и тоже все успокоились)))

[Pyku_He_oTTyda]

Offтопик:
Валерий нас тут технопорнухой снабжает, за это в баню не отправляют

[ValeryDVD]

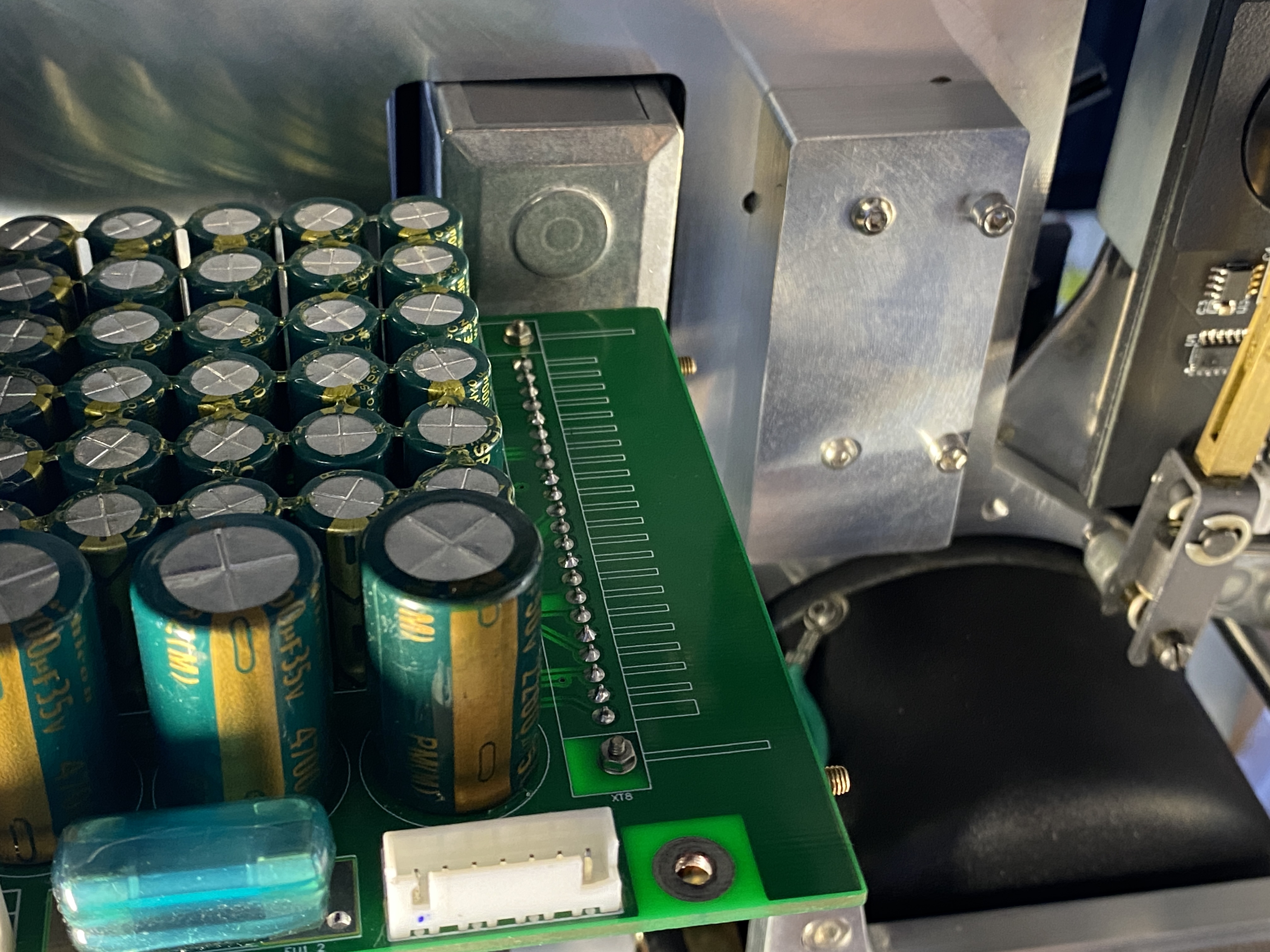

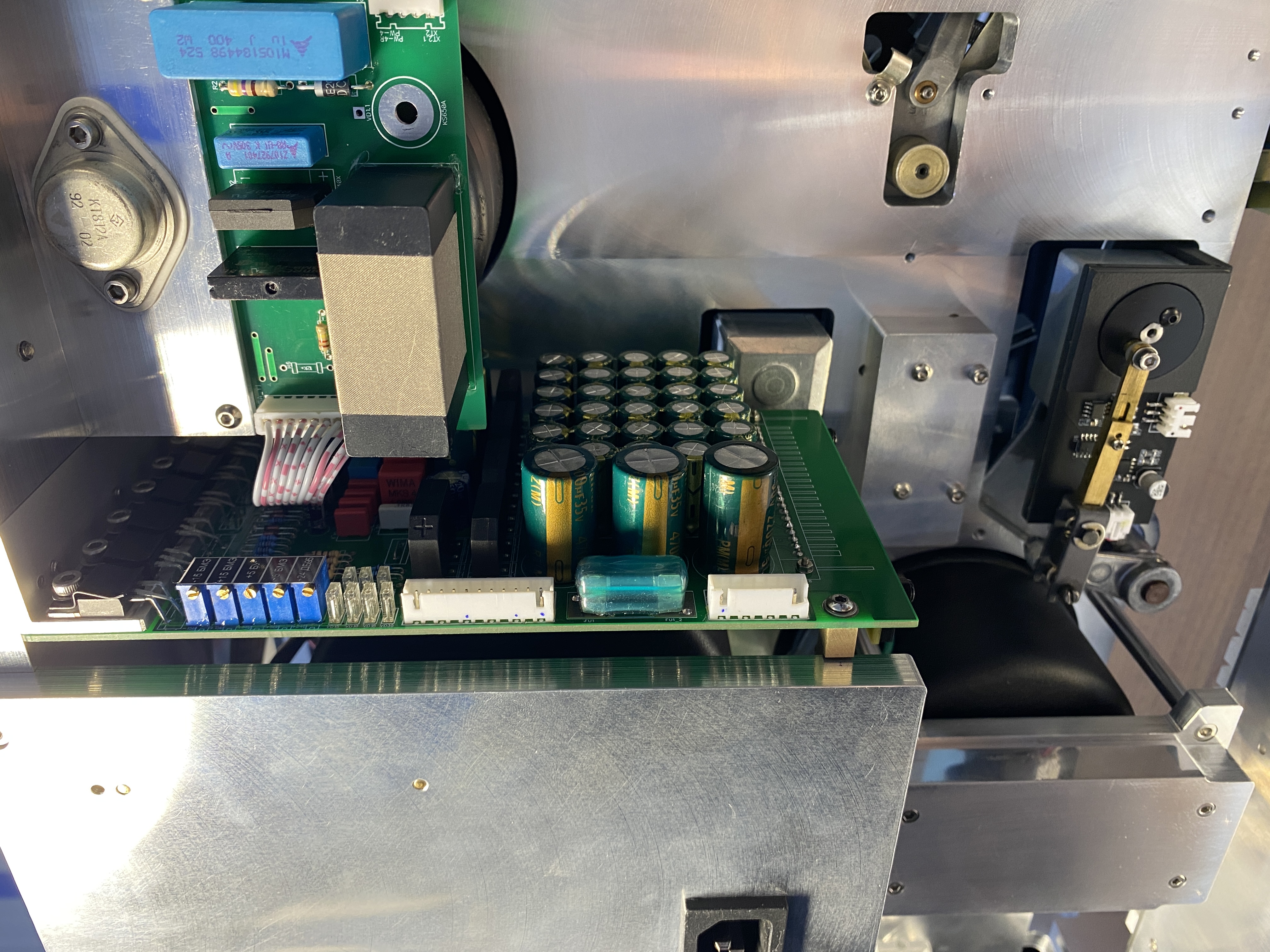

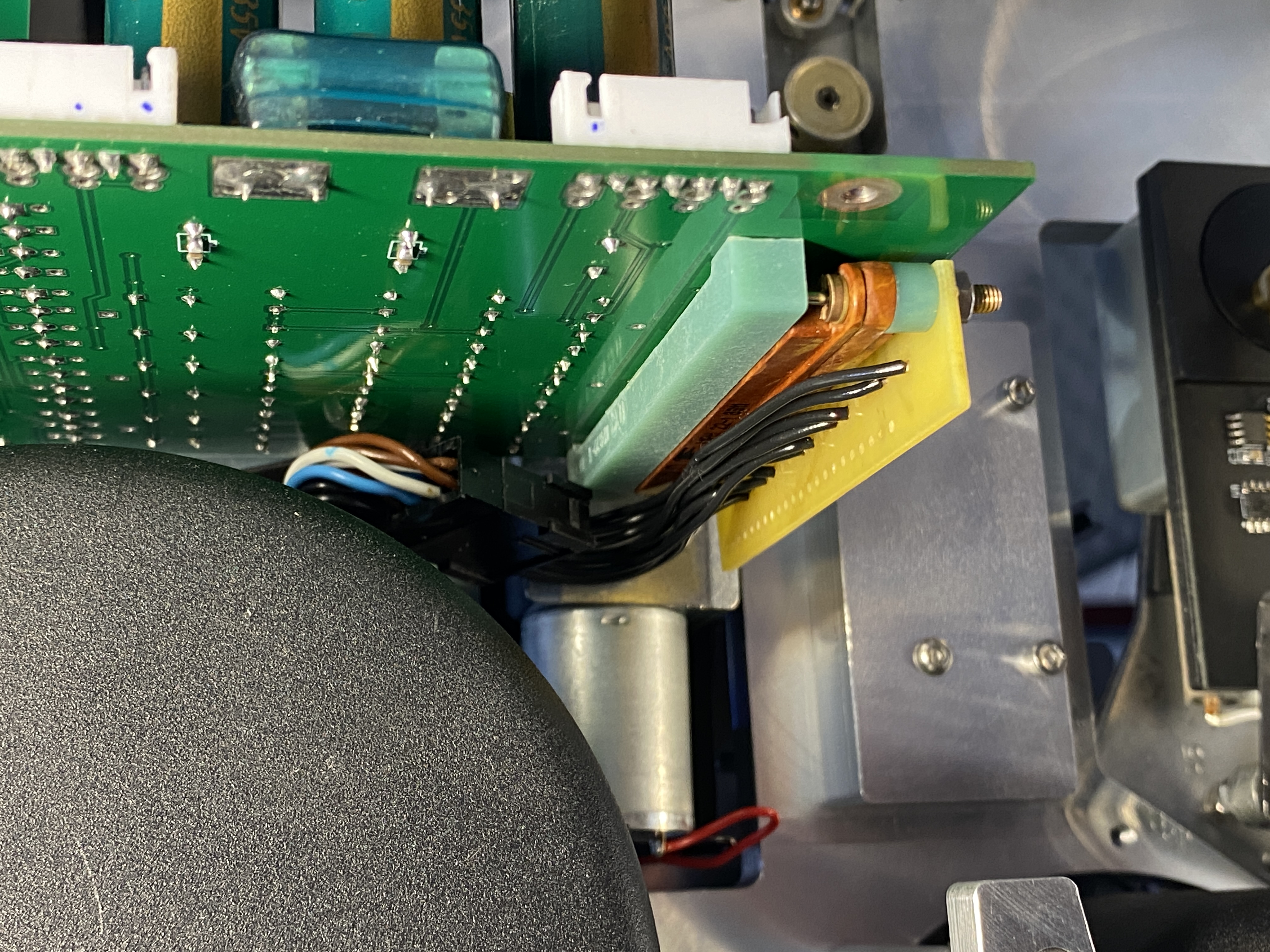

Олимп 003
Разводка будет сделана мало видимой




Ввод на ИСН сделан менее коротким и с обратной стороны.
Для этого пришлось разъем впаять с другой стороны.

[Борисыч44]

Тогда, хотя бы, задняя стенка нужна прозрачная!)), а может и передняя?)

[ValeryDVD]

Тогда, хотя бы, задняя стенка нужна прозрачная!)), а может и передняя?)

Я подумаю над таким предложением. )

[rusakov]

https://dzen.ru/video/watch/6855c9eb7a9693257e9f4fc3 Он Подготовил ответ. Достаточно аргументированный. Это касается магнита замедлителя.

[АлексейГрей]

Offтопик:
О! Понеслось по новой! И правильно! А то заскучали, расслабились!

[EDDiE]

Олимп 003
Разводка будет сделана мало видимой

Это как? По стэлс-технологии, как B-2, F-22A ?

[nvv957]

Интересно кто будет celebrity endorsement, когда Валерий закончит этот шедевр. Yello уже с ревоксом, да и дороговато буит.

[Борисыч44]

Это касается магнита замедлителя.

Ну, пусть резвится... почему то он не заменил тяговый болт на не магнитный? а начал ещё магнитов добавлять(((...

В своей практике уже как то сами сформировались правила "магнитной гигиены") - ни каких магнитов на столе, отвертки перед работой размагнитить, не касаться ими головок/тонвала/включенных ЭМ/ и т.п. хотя намагниченность их встречаю постоянно - т.е. бороться с этим приходится часто, и не всегда эффективно(((!!!
Разговоры про "не влияет"/"ерунда" и т.п. через какое то время начинают ударять по карману - ЛИМы удовольствие не дешевое((( - у них ресурс и так ограничен, и повышать вероятность порчи - зачем??

---------- Сообщение добавлено 01:18 ---------- Предыдущее сообщение было 01:09 ----------

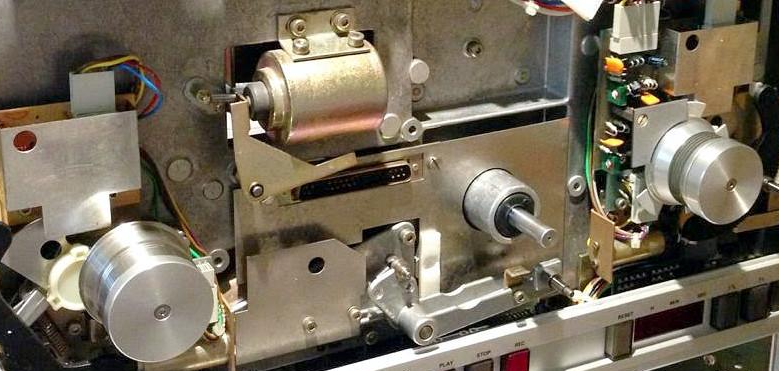

ЛИВ выложил фотку Штудера Б67 с экраном под БГ


---------- Сообщение добавлено 01:34 ---------- Предыдущее сообщение было 01:18 ----------

У меня в руках было 2 R А700 - оба с магнитными тягами и болтами!!((( - потому Соколов их и повторил! - 1 в 1 )))
Это было сделано специально! на других же ЭМ болты латунные!

[Jenyok]

Он Подготовил ответ. Достаточно аргументированный. Это касается магнита замедлителя.

.
Новый ролик от вредителей в оправдание лишь доказывает мою правоту... И не только мою, но и других форумчан...
Аргументов в ролике 0 целых 0 десятых. А измерение "пальцем" в ролике это новый тренд от вредителей...
.

---------- Сообщение добавлено 06:03 ---------- Предыдущее сообщение было 05:54 ----------

Ну, пусть резвится... почему то он не заменил тяговый болт на не магнитный? а начал ещё магнитов добавлять(((...

В своей практике уже как то сами сформировались правила "магнитной гигиены") - ни каких магнитов на столе, отвертки перед работой размагнитить, не касаться ими головок/тонвала/включенных ЭМ/ и т.п. хотя намагниченность их встречаю постоянно - т.е. бороться с этим приходится часто, и не всегда эффективно(((!!!
Разговоры про "не влияет"/"ерунда" и т.п. через какое то время начинают ударять по карману - ЛИМы удовольствие не дешевое((( - у них ресурс и так ограничен, и повышать вероятность порчи - зачем??

---------- Сообщение добавлено 01:18 ---------- Предыдущее сообщение было 01:09 ----------

ЛИВ выложил фотку Штудера Б67 с экраном под БГ


---------- Сообщение добавлено 01:34 ---------- Предыдущее сообщение было 01:18 ----------

У меня в руках было 2 R А700 - оба с магнитными тягами и болтами!!((( - потому Соколов их и повторил! - 1 в 1 )))
Это было сделано специально! на других же ЭМ болты латунные!

.
Борисыч, спасибо что запостили картинку здесь.
.
Вот так просто и изящно одна картинка полностью убивает "псевдо аргументы" вредителей.
Но "умным" (в кавычках) этого не понять. Да и с элементарной логикой у вредителей большие проблемы.
.
Время рассудит и все поставит на свои места...
.

[ValeryDVD]

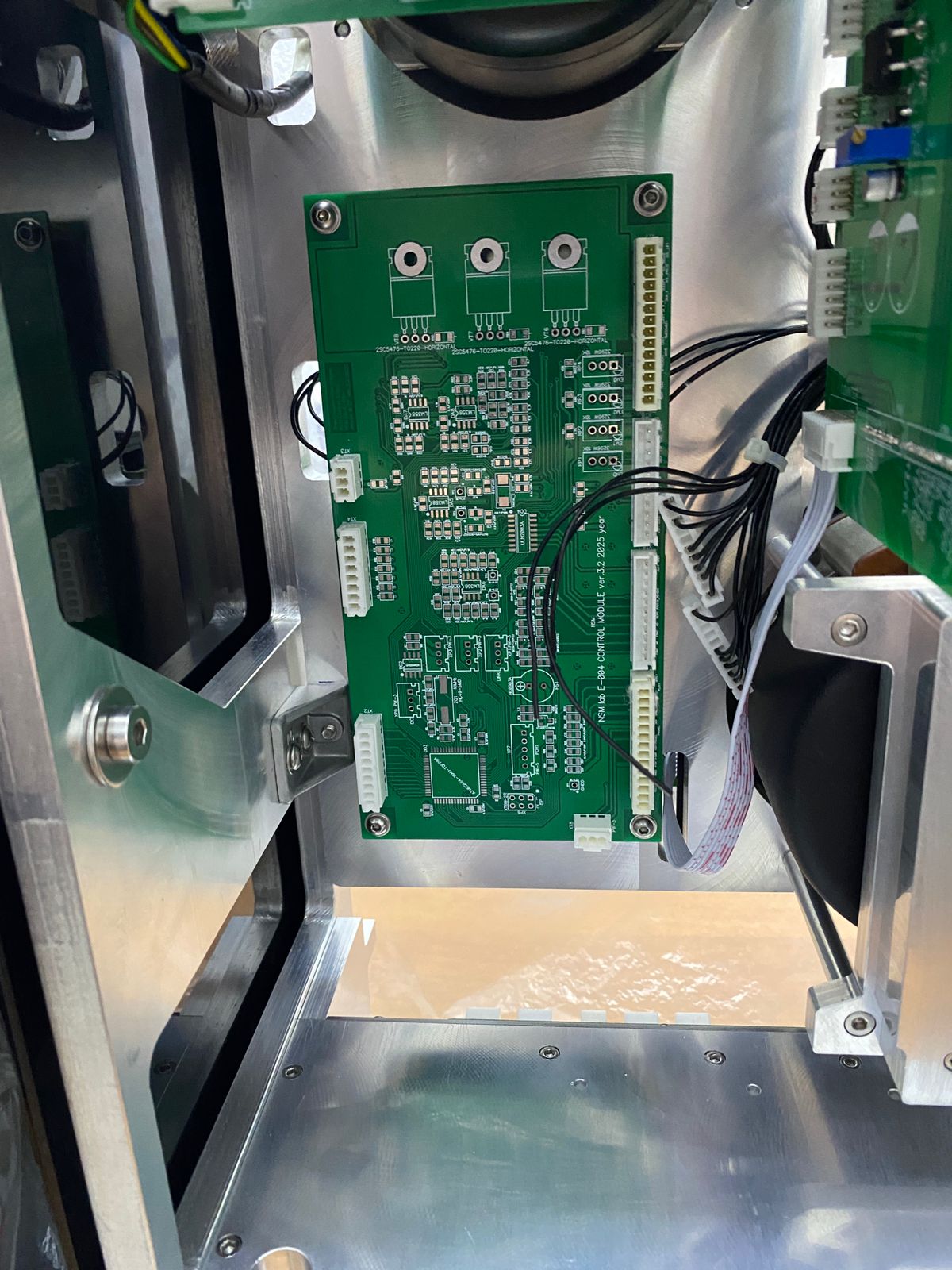

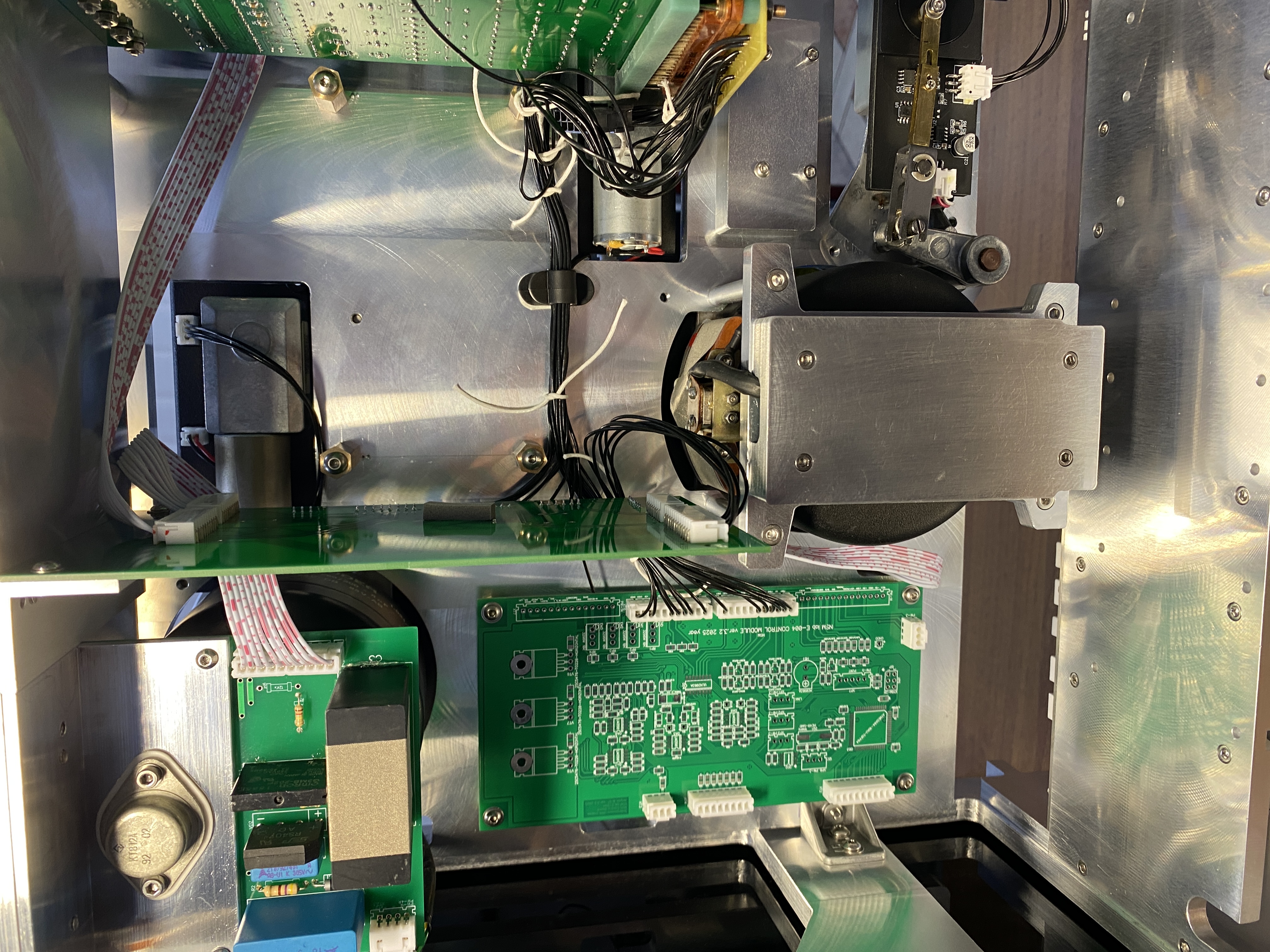

Олимп 003
Стелс технолия

[Борисыч44]

Да, при чём тут "время"? - в СТМ стоял похожий замедлитель)), у нас инж. занимался, но была цель, что бы не ставить датчик - не менять "механику"(!), сделал, у него работало, но появлялась платка/настройки, а это и будущие неисправности - т.е. затраты увеличиваем, а получаем только "понты" и "минусы", а на заводском радио вообще сказали что им такое не нравится - "Срабатывать должно быстро, по нажатию кнопки"... - Всё уже когда то было)) - надо замедление - ну сделай)), не понимаю смысл "бодаться"?))) "минусы" тебе лохи с Вегалаба показали)), посмотрел спектр, сам убедился - можно либо уйти "в оптику", либо магнитиков добавить(((.....

ЗЫ это он ещё не понял, что поводив магнитиком и увидев реакцию шума, потом этот шум так и останется на ленте - стереть его штатной ГС, будет тяжело(((

---------- Сообщение добавлено 09:02 ---------- Предыдущее сообщение было 08:59 ----------

ValeryDVD, выглядит заманчиво, а как в случае ремонта(?) - длины шлейфов хватит, чтобы плату перевернуть, или нужен комплект удлиняющих жгутиков?

[Pyku_He_oTTyda]

Offтопик:

выглядит заманчиво, а как в случае ремонта(?) - длины шлейфов хватит, чтобы плату перевернуть, или нужен комплект удлиняющих жгутиков?

на современной элементной базе, когда правильно сконструировано, практически не ломается.

[ValeryDVD]

ValeryDVD[/b], выглядит заманчиво, а как в случае ремонта(?) - длины шлейфов хватит, чтобы плату перевернуть, или нужен комплект удлиняющих жгутиков?

Думаю , длины будет достаточно. Если что, поправим.
Можно и жгутики.

[Борисыч44]

Может не ремонт, а наладка? - ситуации всякие всплывают)..

ValeryDVD, иногда шлейфы гармошкой складывают и под платой прячут/стяжкой фиксируют

[ValeryDVD]

Может не ремонт, а наладка? - ситуации всякие всплывают)..

ValeryDVD, иногда шлейфы гармошкой складывают и под платой прячут/стяжкой фиксируют

Да, такое бывает!
