Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

[Jenyok]

.
12.01.2020 года.
.
.
Апгрейд, модернизация, ремонт катушечных магнитофонов (смотри заголовок темы), а также, магнитофонов Олимп-006, Олимп-700, Олимп-701, Олимп-702, Олимп А-400.
.
Обсуждается конструкция магнитофонов и узлов, схемотехника магнитофонов и отдельных блоков.
.
Любые схемы, новые схемы модернизации магнитофонов приветствуются.
Любые печатные платы, новые печатные платы модернизации магнитофонов приветствуются.
.
Любые чертежи узлов, чертежи модернизаций узлов магнитофонов приветствуются.
Любые чертежи новых деталей для магнитофонов приветствуются.
.
Любая документация по магнитофонам приветствуется.
Любые описания по магнитофонам приветствуются.
.
Применение любой, даже экзотической элементной базы приветствуется, в том числе высокоскоростных ОУ, качественных конденсаторов и т.д.
.
Любая другая полезная техническая и иная информация по магнитофонам приветствуется.
.
Любые ссылки на аналогичные темы в других форумах приветствуются.
.
Посты, с архивами файлов PCB , SCH , гербер файлов, смотри сообщения на форуме.
Некоторые схемы и платы выложены на форуме в нескольких вариантах, обратите на это внимание.
.
Проекты, реализованные в этой ветке.
Ссылка.
.
https://cloud.mail.ru/public/vnhr/BfCatSVWf
.
Часть дерева директорий по ссылке
(по тематике - магнитофоны с проектами схем и печатных плат (гербер файлы) для самостоятельного изготовления).
.
- Tape_Recorders
|
+- Electronika-004 - магнитофон Электроника-004 (некоторые специфичные проекты)
|
+- Olimp-003 - магнитофоны Электроника ТА1-003 , Электроника-004 , Олимп-003 (основные проекты)
|
+- Olimp-004 - магнитофон Олимп-004
|
+- Olimp-005C - магнитофон Олимп-005С
|
+- Olimp-005C-1 - магнитофон Олимп-005С-1
|
+- Idel-001 - магнитофон Идель-001
|
+- Nota-203 - магнитофон Нота-203
|
+- PCAD2006_Libraries - библиотеки компонентов САПР PCAD 2006 , используемых для магнитофонных проектах.
|
+- Multisym - схемы симуляции различных магнитофонных проектов и не только
.
и другие директории по ссылке, которые Вы смотрите и обследуете самостоятельно...

[chapai]

Это уже всё собрано из остатков которые удалось скупить (швейцарский Шанс))), покраску ещё сделали, а новые ручки увы((( пришлось старые, драные красить.... постановка мага на "цирлы" вообще порнография - типа "модно на колючках"((, внутри видимо тоже "я его слепила из того что было".... собсно мы тем же занимаемся)) только аппетиты поскромней))
ЗЫ индикатор/счетчик у фирмачей случайно не от ЛИВа?)))))

вообще хороший и красивый дизайн. окромя светодиодного индикатора - тот не особо.

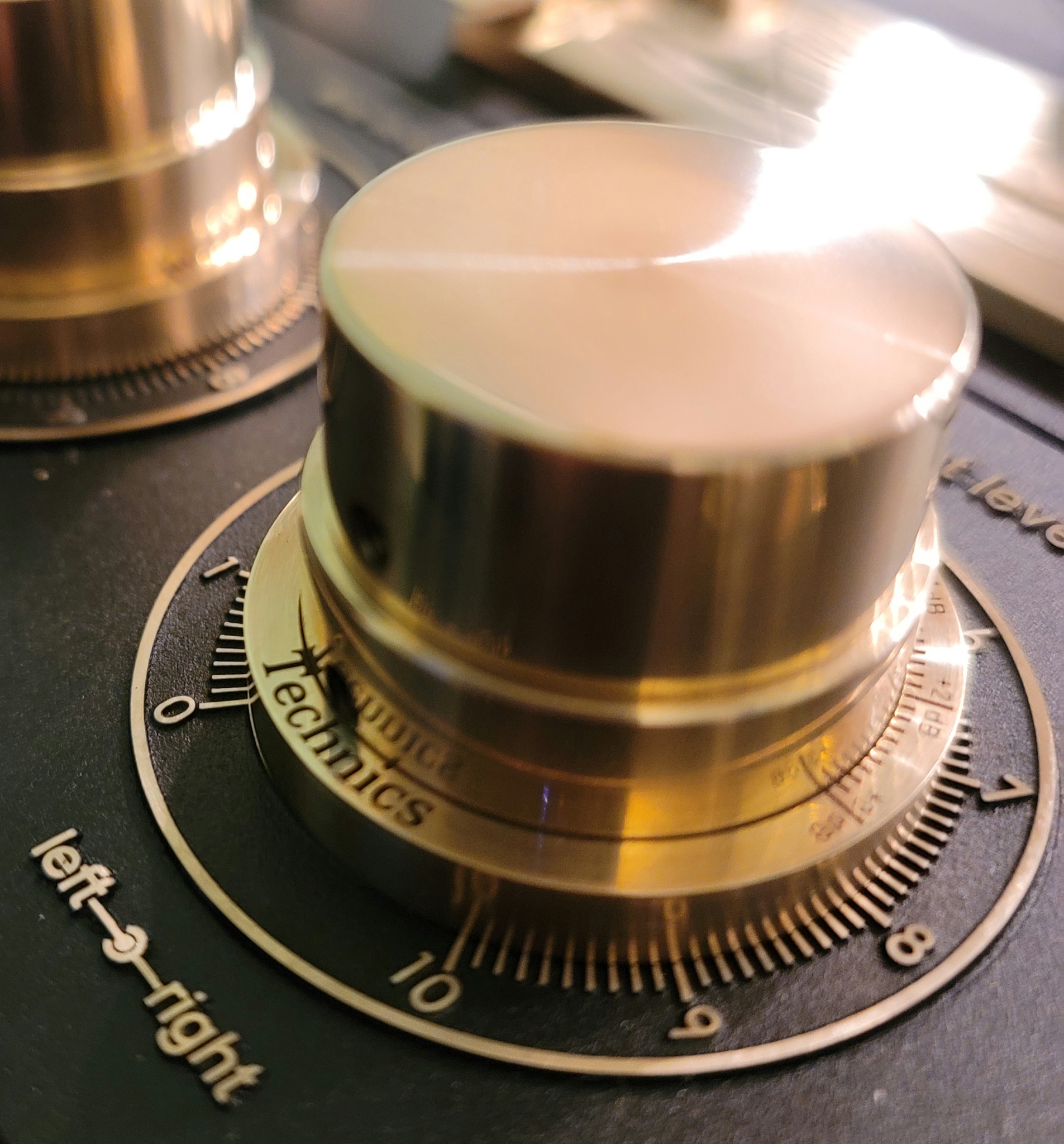

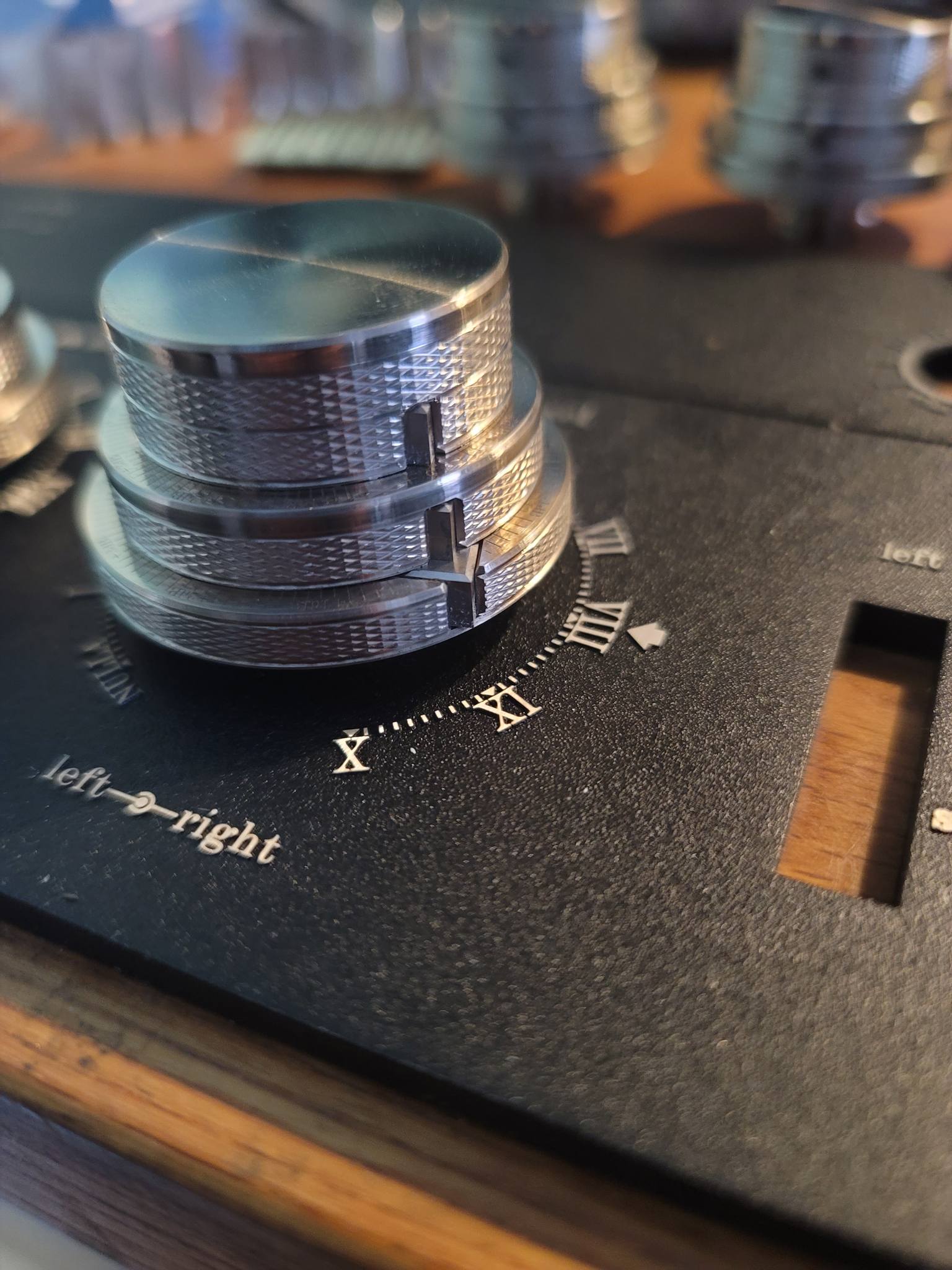

ручки точеные новые люминь. цырлы тоже улучшают визуально, побогаче и интересней, крашеный или анодированный - непонятно, но лень читать. Надписи выжигаются лазером.
Это PR99 так что и и счетчики - оригинальное, а светодиодный - явно свой, ибо корявый. Даже кнопки управления, по ходу, свои делают.
это кит, включая коробку - так что они не восстанавливают а набор DIY продают.

стрелочники как родные хрен сделаешь и не подберешь, так что здесь понятно, не предлагают замены.

[Борисыч44]

chapai, вы хоть представляете сколько стоят прессформы, чтоб делать "свои кнопки"(?) или всё это 3д? там вроде бы номер где то сфоткан - типа намечена серия из 300 шт - т.е. ни какого серьезного производства нет(((... всё из сараев, помыто, покрашено.... коробку китайцы склеят))), и даже собирать и настраивать не кому - потому и КИТы продают

[chapai]

"прессформы" чтоб сделать квадратик? ну баксов 20 вместе с бутылкой силикона. и бесплатным одноразовым стаканчиком или пищевым лотком.
Если они не 3d печатаные и не вырезанные.фрезерованные из пластика. При таких объемах можно и вручную. как и точить ручки из люминя.
думаю даже не в Китае заказывают а сами. Из Швейцарии заказывать нет смысла.
Але, 21 век на дворе. станков у людей валом.
кит там - корпус и панели а не электроника.

вот кстати про магнитофонные самоделки, если кому интересно.

[Jenyok]

"прессформы" чтоб сделать квадратик? ну баксов 20 вместе с бутылкой силикона. и бесплатным одноразовым стаканчиком или пищевым лотком.
Если они не 3d печатаные и не вырезанные.фрезерованные из пластика. При таких объемах можно и вручную. как и точить ручки из люминя.
думаю даже не в Китае заказывают а сами. Из Швейцарии заказывать нет смысла.
Але, 21 век на дворе. станков у людей валом.
кит там - корпус и панели а не электроника.

вот кстати про магнитофонные самоделки, если кому интересно.

https://youtu.be/Fm0VklBuOXw

.
Красивый...
Дайте 2-а !!!
.

[Pyku_He_oTTyda]

прессформы" чтоб сделать квадратик? ну баксов 20 вместе с бутылкой силикона. и бесплатным одноразовым стаканчиком или пищевым лотком.

chapai, типичное заблуждение диванного производства.

Offтопик:
вот кстати про магнитофонные самоделки, если кому интересно.

Жаль, что на стадии прототипа, это только ЛПМ, до стадии готовности ещё далеко и может не дойти.

[Борисыч44]

прессформы" чтоб сделать квадратик?

)))) это только кажется, что "квадратик" ... мне жаловался конструктор (который "продавил" изменение конструкции датчика окончания на о005с1) - что сам не ожидал когда ему выкатили на беготню/утверждение толстенную папку с чертежами на оснастку для "пары хреновинок"))). Ни кто не делает по одной штучке! - нужна групповая железяка, отработать чтоб ни чего не вело/ не усаживалось/разбиралось)) при остывании. Потом нужно куда то заказать чтоб вам нашлепали неск. тысяч этих кнопок - меньше не возьмутся.. может конечно в 21 веке что то изменилось?))

Только приличная серия может хоть как то окупить затраты на оснастку!!

Колхоз "кухонный" виден издалека))

---------- Сообщение добавлено 10:03 ---------- Предыдущее сообщение было 10:02 ----------

Pyku_He_oTTyda, что показать то хотел?))

[Pyku_He_oTTyda]

Борисыч44, я про прототип NCW97, из видео выше.

[chapai]

chapai, типичное заблуждение диванного производства.

чего там заблуждение - в силикон отливается фигулька за 5-10 минут работы и пару часов (больше) ожидания. Как родная выглядит если с оригинала. но на выходе одна две штуки. Самое муторное , если не хочется дырочки-пузырики на отливке - организовать банку хоть с каким вакуумированием, чтоб растворенный воздух вытянуть из залитого. Мне было лениво купить скороварку, как была в СССР, и вакуум насос, - но и так получаются ok если прогреть и отвибрировать. Китайскую вазу не сотворить,нагруженную деталь тоже, но кнопочки, крышечки - вполне. Народ еще и печатает, и с отпечатка льет. Далее довести чутка.

Жаль, что на стадии прототипа, это только ЛПМ, до стадии готовности ещё далеко и может не дойти.

оно не сказка - люди использовали пластиковые приводы от RC моделей в качестве рычагов и энкодеров. у дизайнера механики было свое вИдение.
Ну и на токарке люминь - точность никакая. то есть проба идеи.
выглядит симпатично по итогу, внешне. Механически непонятно насколько годно.
выяснилось что сделать вот это - минимум 2 штуки. далее не было смысла и денег спонсора. И закончилось давно.

)))) это только кажется, что "квадратик" ... мне жаловался конструктор (который "продавил" изменение конструкции датчика окончания на о005с1) - что сам не ожидал когда ему выкатили на беготню/утверждение толстенную папку с чертежами на оснастку для "пары хреновинок"))).

Колхоз "кухонный" виден издалека))

Это не завод. и не СССР. Это мелкий частный бизнес по адресу в швейцарии, делающий штучно, за чт ото полторы штуки набор облицовки, вероятно под заказ. какие чертежи какое утверждение и оснастка? может еще "треугольник" собрать на подписи и митинг в красном уголке? план из министерства и повышенные обязательства, для 13 зарплаты?

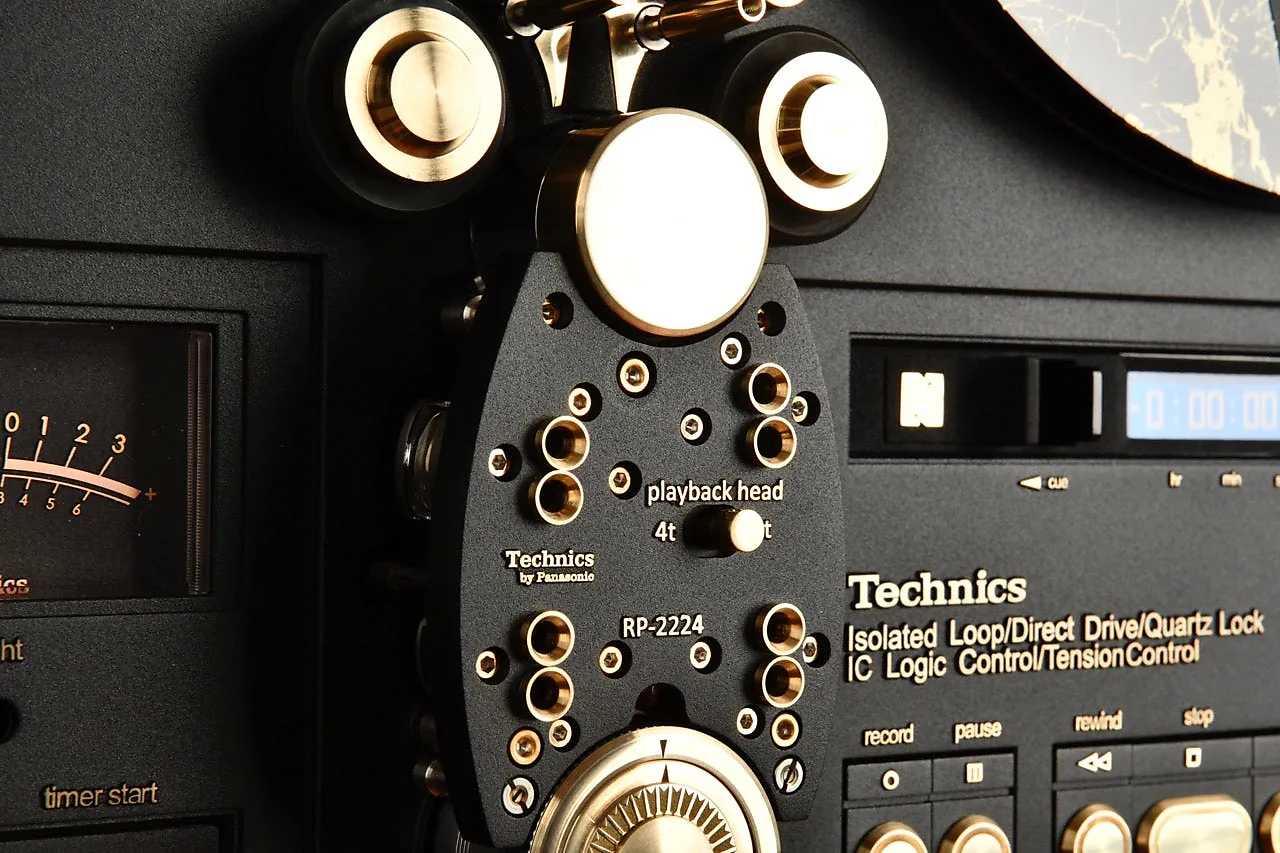

вот(наш) чел делает один сам сусам под нуйорком. вообще все точит и прочее - на основе, конечно стандартного техникса, видимую часть. Свой фирмовый CNC (штуки две три стоит), лазер, покраска, руки из нужного места, алюминиевая бронза, то сё. Все в гараже. расскажите виден ли вам колхоз.

[Pyku_He_oTTyda]

chapai, ну покажи отлитую на своей кухне кнопочку ?

[chapai]

Многолетняя привычка! Ни одного документа постороннему глазу! (с)
предлагаете пойти, среди ночи вынуть маг из коробки, еше и найти ту коробку, разобрать , сфоткать кнопочку? really?

speedster?не узнал вас в гриме..

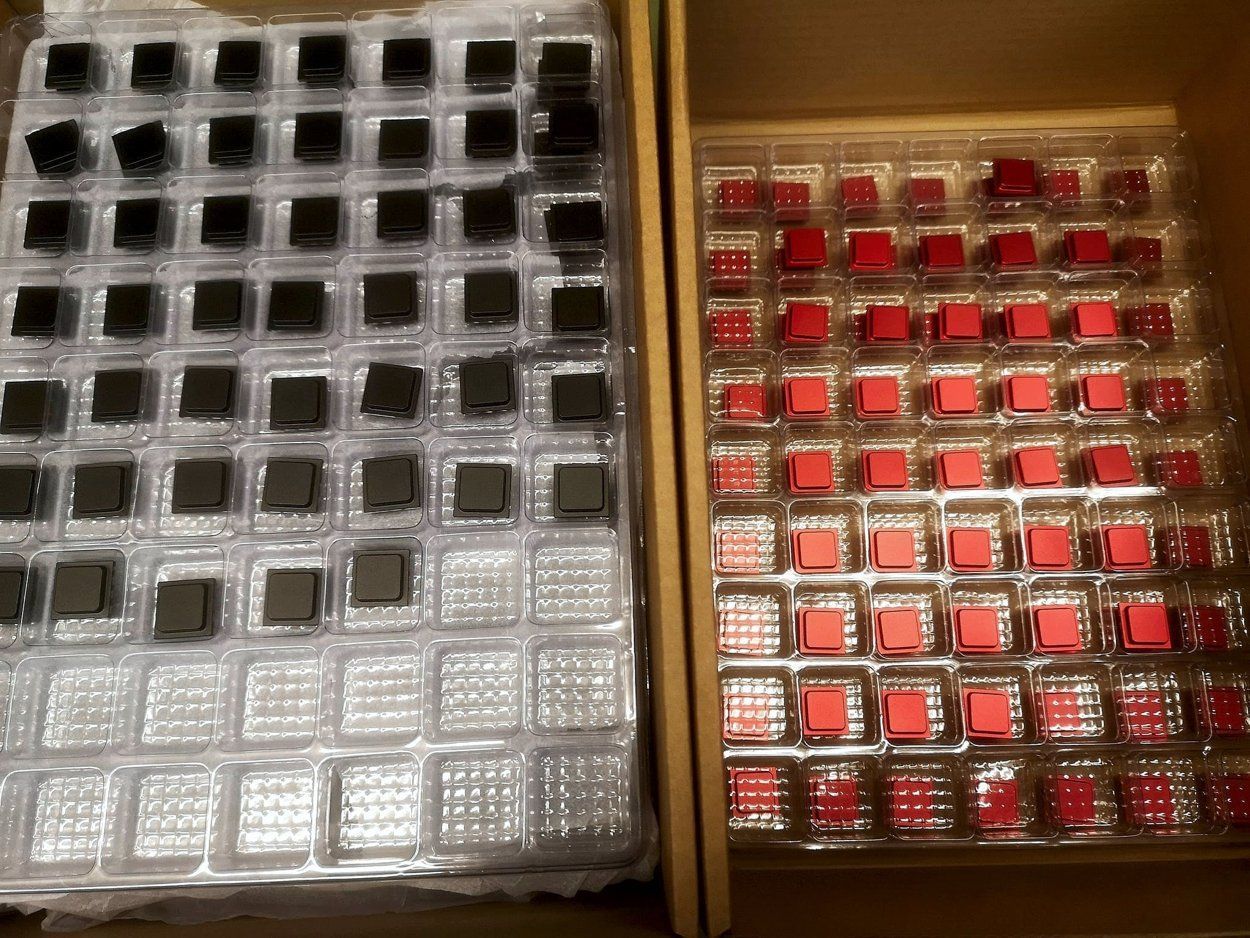

вот вам лучше кнопочки от швейцарца, алюминиевые.

[Pyku_He_oTTyda]

chapai, считаю, что за слова нужно отвечать.

[chapai]

считайте дальше.
PS вы не сидели, часом?

[Борисыч44]

вот(наш) чел делает один ...................... расскажите виден ли вам колхоз.

Скажу, что молодец!)) - с технологиями всё норм, а "колхоз" в самом подходе к дизайну - выше белый ляминь "цыганщиной" обозвали, а тут....

Ну и про цену забывать не стоит, единичные экземпляры или "для себя любимого" могут стоить сколько угодно... хоть с каждой кнопочкой отдельно выделывайся))

[chapai]

Скажу, что молодец!)) - с технологиями всё норм, а "колхоз" в самом подходе к дизайну - выше белый ляминь "цыганщиной" обозвали, а тут....
Ну и про цену забывать не стоит, единичные экземпляры или "для себя любимого" могут стоить сколько угодно... хоть с каждой кнопочкой отдельно выделывайся))

Это на продажу.
объёмные буковки крутые. и ручки из алюминиевой бронзы или обычной - да там все точеное вплоть до блока голов и держак роликов и сами ролики. Но и ценник - вы знать не хотите, штучное конечно.
Но к тому, что делает один человек у себя в доме в гараже своими руками и станками. можно было бы и станину выточить, делов.
Я поглядел - швейцария с ревоксами - компания зарегистрирована на небольшой жилой дом. Так что тоже в гараже ну или где то заказывает/делает.

[Борисыч44]

25 лет XXI века, старые советские технологии с выпиливанием пресс-форм уже отстали от прогресса.

мне было грустно услышать цену на литьевую форму к "новым" шансовским катушкам(( китайским между прочим... где он "прогресс"???

Это не будет "летать и стрелять" и покупать будут люди на свои заработанные - разницу улавливаете??))

[ValeryDVD]

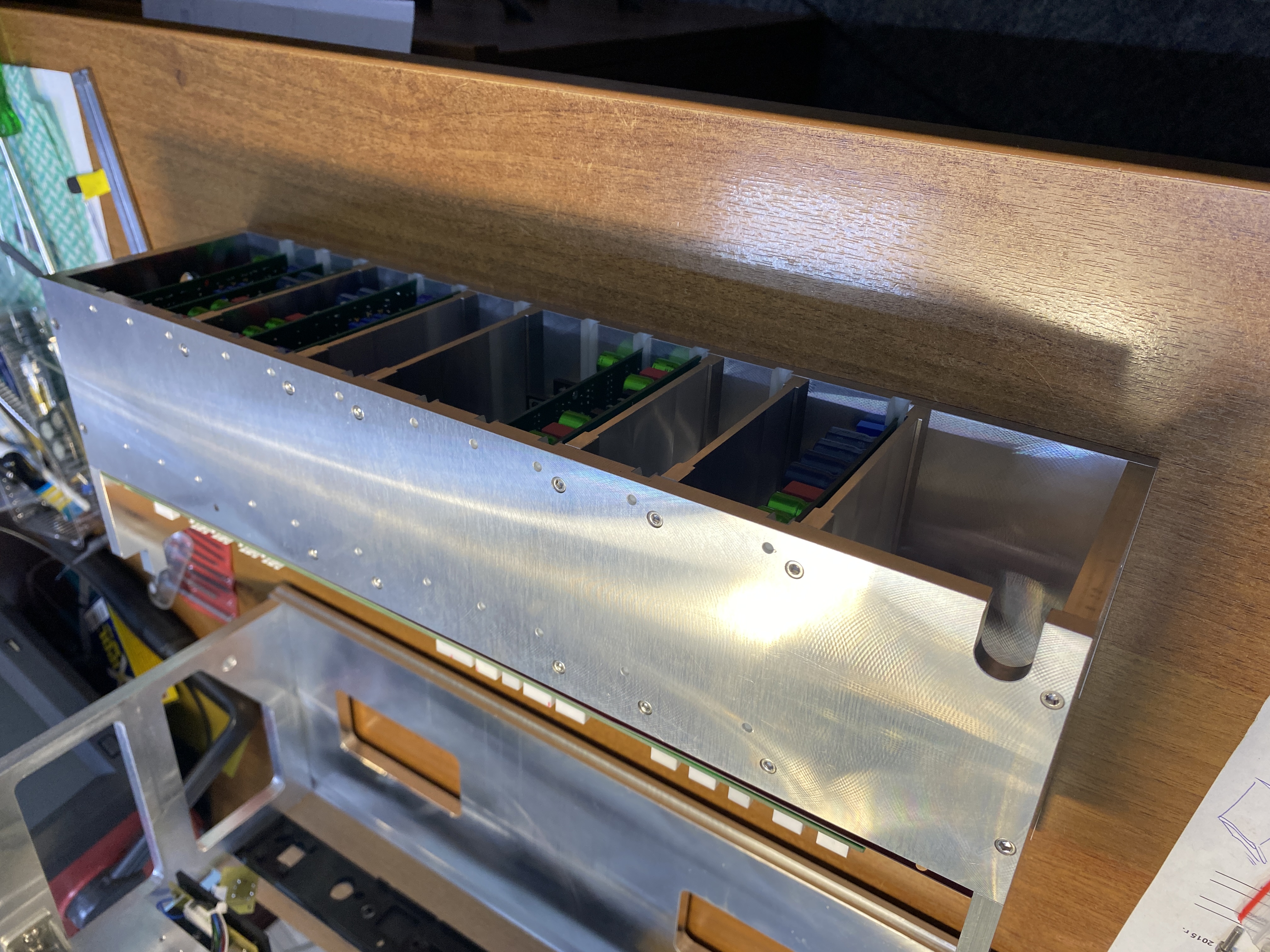

Олимп 003

[Jenyok]

Магнитофоны Электроника ТА1-003 , Электроника-004 (11-ть плат маломощной электроники), Олимп-003 .
Схемы шумоподавителей dbx I на основе микросхемы THAT4301P(S) корпус SOIC-30 , ver.3.2 2025 год.
.
Схема шумоподавителя для канала воспроизведения, схема шумоподавителя для канала записи.
Замена оригинальных плат шумоподавителей в магнитофоне.
.
Гербер файлы для Китая и Тайваня.
.
PCAD2006 SP2 .
Размер плат 95 х 85 мм, минимальная ширина дорожки 0.30 мм, минимальный зазор 0.25 мм, другие дорожки шириной 0.40 мм, 0.50 мм,
переходное отверстие D=1.0 мм х d=0.5 мм .
Компоненты DIP , SMD операционные усилители OPA4134 SOIC-14.
.
Форумчане, платы и схемы на свой страх и риск. Возможно, что что в схемах шумоподавителя придется доделывать или переделывать.
Это первый вариант именно схем и плат шумоподавителя dbx I для изготовления.
Некоторые номиналы элементов схемы шумоподавителя придется подбирать при настройке.
.

---------- Сообщение добавлено 12.05.2025 в 06:24 ---------- Предыдущее сообщение было 11.05.2025 в 12:43 ----------

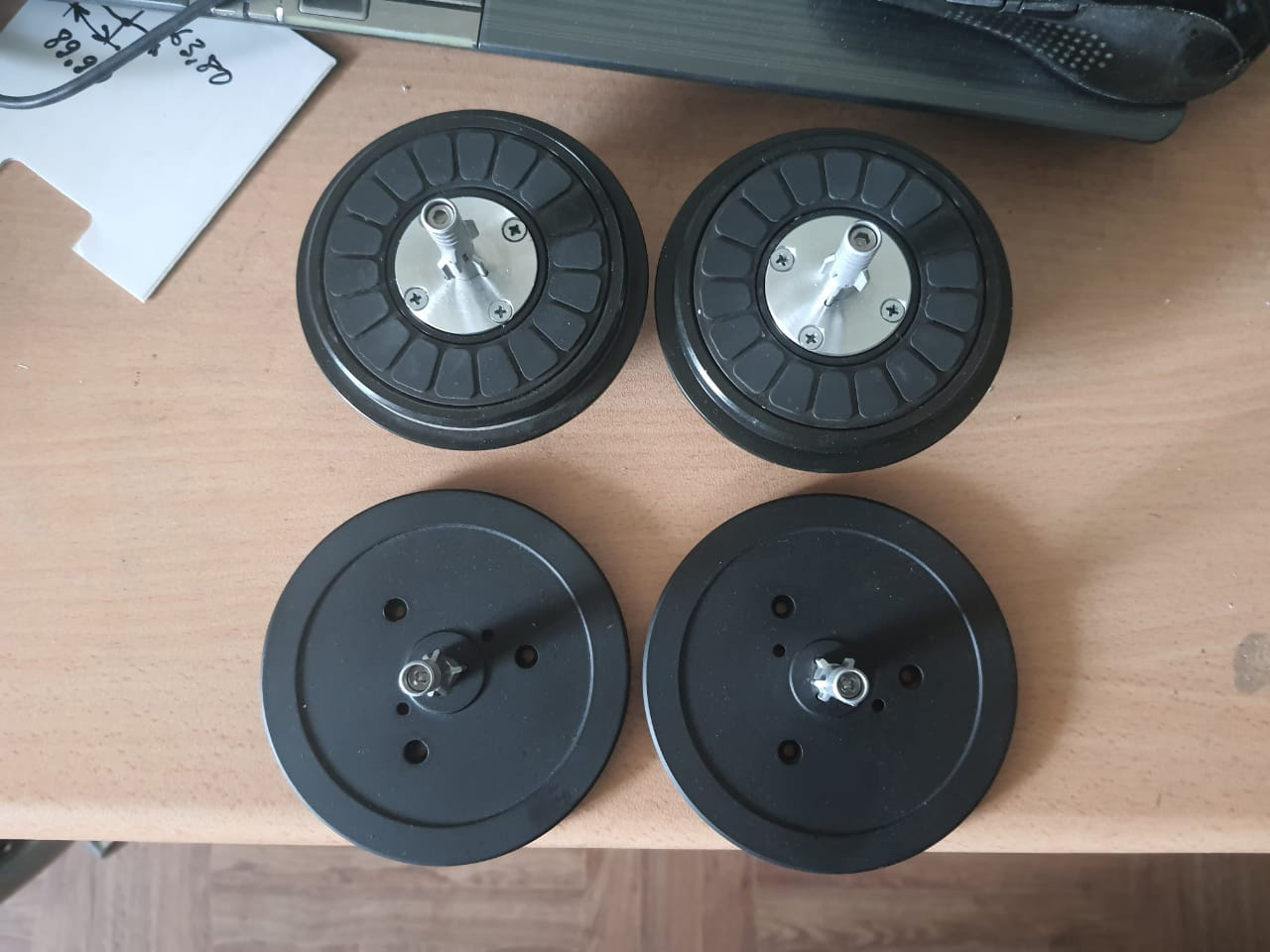

Подкатушечники и замки от Магомеда...
.

.

.

[Jenyok]

По просьбе форумчан...
.
Блок управления БУ для магнитофона на микроконтроллере.
Для магнитофонов Олимп-003, Электроника-004, версия 3.2, 2025 год.
Только для магнитофонов с оригинальной схемой БУ от магнитофона Электроника-004 .
.
Гербер файлы для Китая и Тайваня (России).
.
PCAD 2006 SP2 .
Размер платы 170 х 85 мм , минимальная ширина дорожки 0.25 мм , минимальный зазор 0.20 мм , переходное отверстие D=1.0 х d=0.5 мм ,
другие дорожки шириной 0.30 мм , 0.40 мм , 0.50 мм , 1.0 мм.
Отношение сторон платы 2 : 1 .
Компоненты на плате SMD .
.
Заменены диоды BAT54 корпус SOT-23 на диоды BAT54WS корпус SOD-323.
Заменены подстроечные резисторы типа 3362P на резисторы типа 3296W, подстроечные резисторы подвинуты ближе к разъему платы для удобства регулировки.
Применены разъемы типа PW-xx, например, PW-11, PW-14 и т.д.
Вместо разъема с 22-мя ножками (МРН-22) применены два разъема типа PW-11 .
Разъём XT8 можно не паять.
.

[Jenyok]

Магнитофоны Электроника ТА1-003 , Электроника-004 , Олимп-003 .
Платы (10-ть типов плат) для передней панели магнитофона, автор Ридико Л.И.
Ревизия плат 2025 года, см. ссылку ниже. Гербер файлы проверены загрузкой на сайт jlcpcb.com .
.
Гербер файлы для Китая и Тайваня.
.
PCAD2006 SP2 .
Размер плат - разные, минимальная ширина дорожки 0.25 мм, минимальный зазор 0.25 мм, другие дорожки шириной 0.40 мм, 0.50 мм, 1.00 мм,
переходное отверстие D=1.0 мм х d=0.5 мм .
Компоненты DIP , SMD.
.
Размеры плат (10-ть типов плат).
Pan_Mic_Connect - 32 х 32 мм
Pan_NoiseReduce_Sw - 34 х 30 мм
Pan_NoiseReduce_Sw1_import - 35 х 32 мм
Pan_Ph_Phones_Connect - 32 х 32 мм
Pan_Phones_VR - 74 х 25 мм
Pan_Play_Sw - 77 х 30 мм
Pan_Play_Sw1_import - 91 х 32 мм
Pan_Rec_Sw - 43 х 30 мм
Pan_Rec_Sw1_Import - 47 х 32 мм
Pan_Rec_VR - 61 х 74 мм
.
https://cloud.mail.ru/public/g1Jo/DuYSJ5k3j
.

[ValeryDVD]

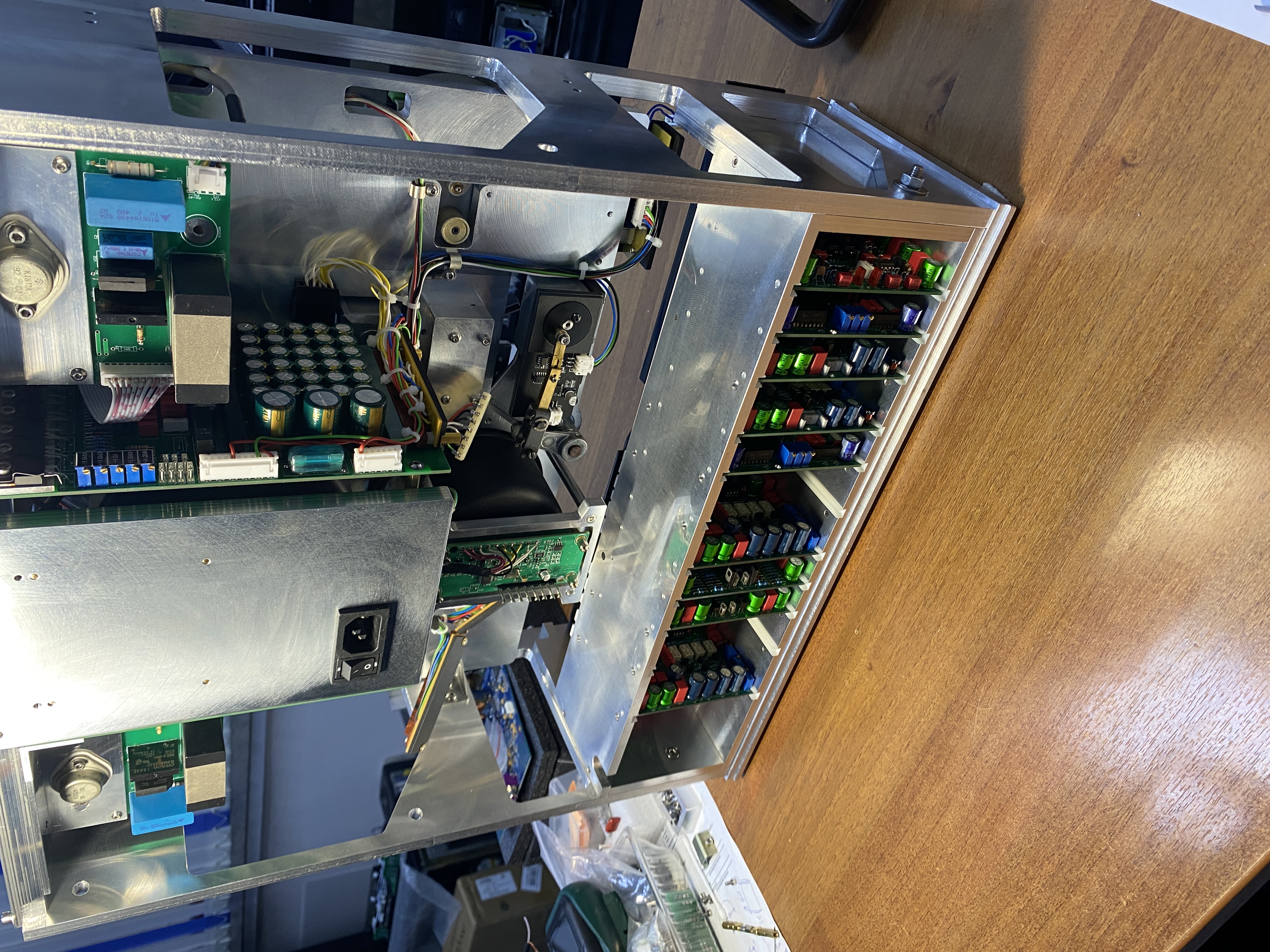

Олимп 003

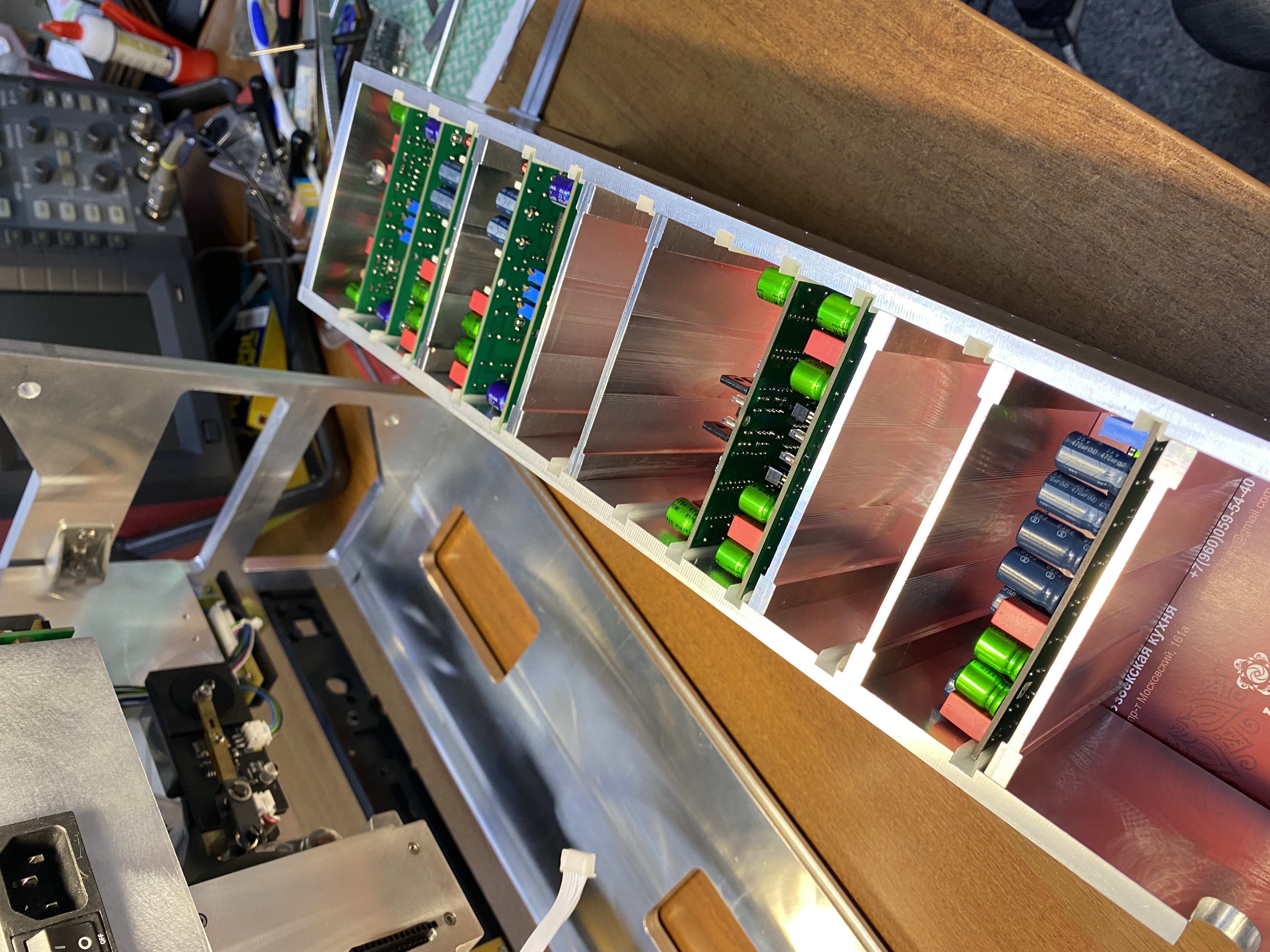

БМЭ, процесс
