Тема: Согласующие трансформаторы

  1. #1
    Старый знакомый
    Автор темы
    Аватар для А.Воробьев
    Регистрация
    20.05.2005
    Адрес
    Кишинев
    Возраст
    71
    Сообщений
    692

    По умолчанию Согласующие трансформаторы

    Трансформаторы 231 и 232 серии AGT, предназначены для усилителя разработанным В.Ульяновым.

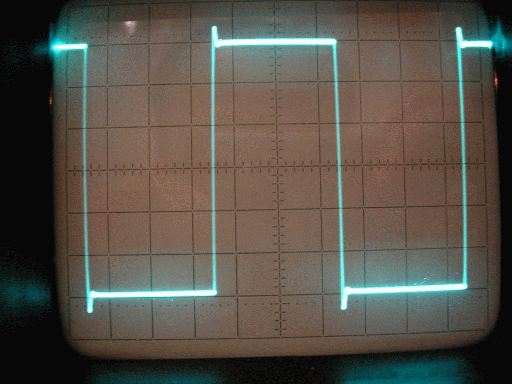

    На фотографиях в масштабе 1В. 20uS и 200uS на деление,
    изображен отклик трансформаторов на прямоугольный импульс.
    Снято с экрана осциллографа Максимом Волобуевым (antecom)
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

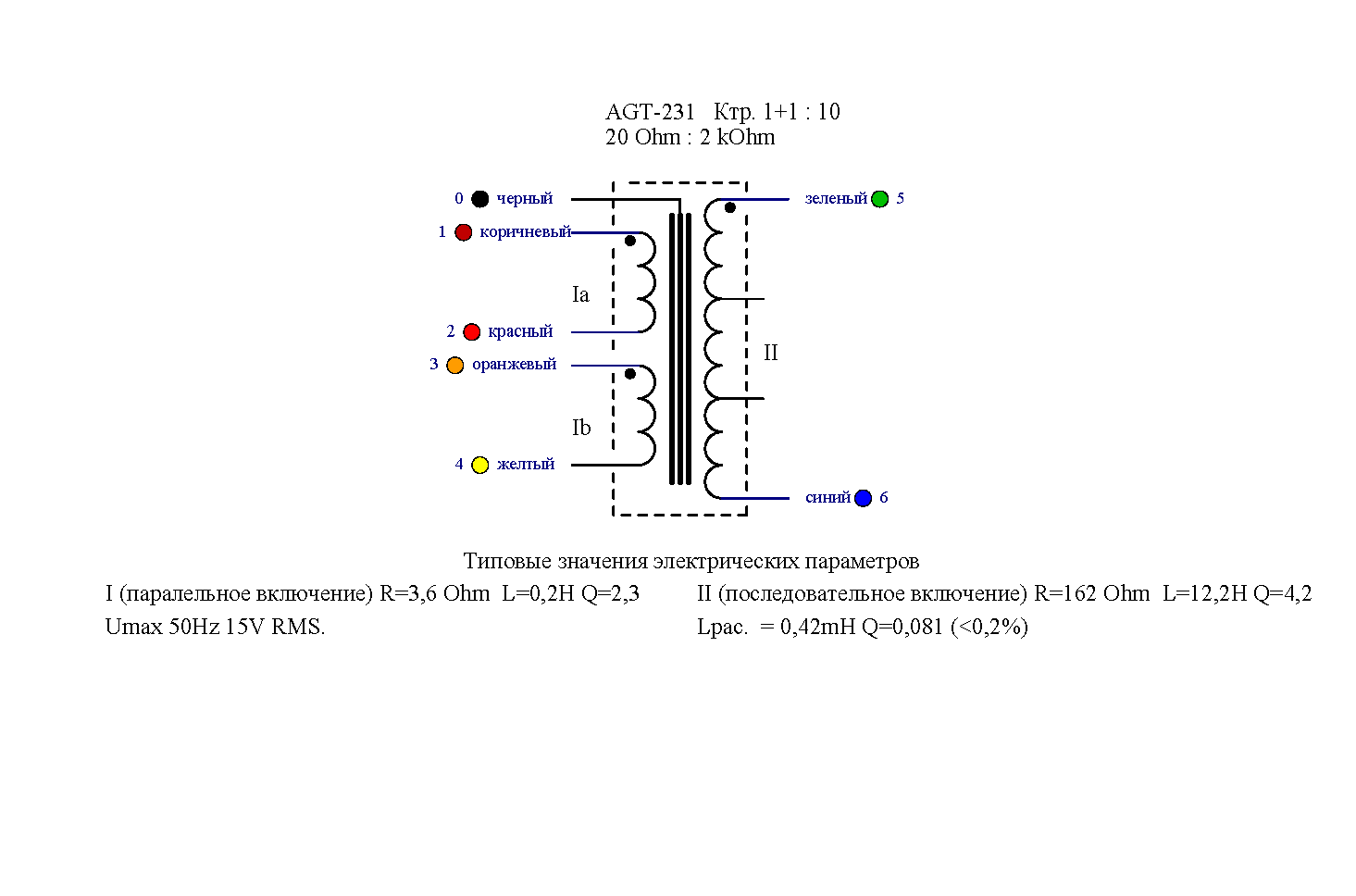

Название:	AGT231.png
Просмотров:	1648
Размер:	11.6 Кб
ID:	14591   Нажмите на изображение для увеличения.

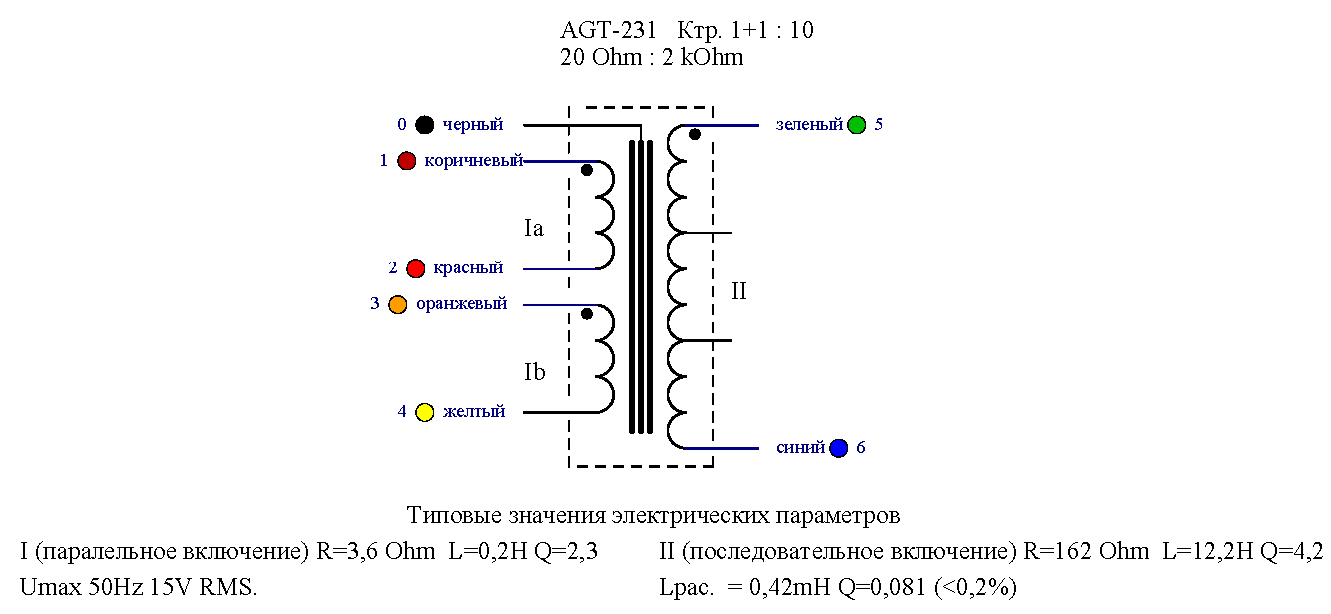

Название:	AGT231a.png
Просмотров:	1383
Размер:	11.0 Кб
ID:	14592   Нажмите на изображение для увеличения.

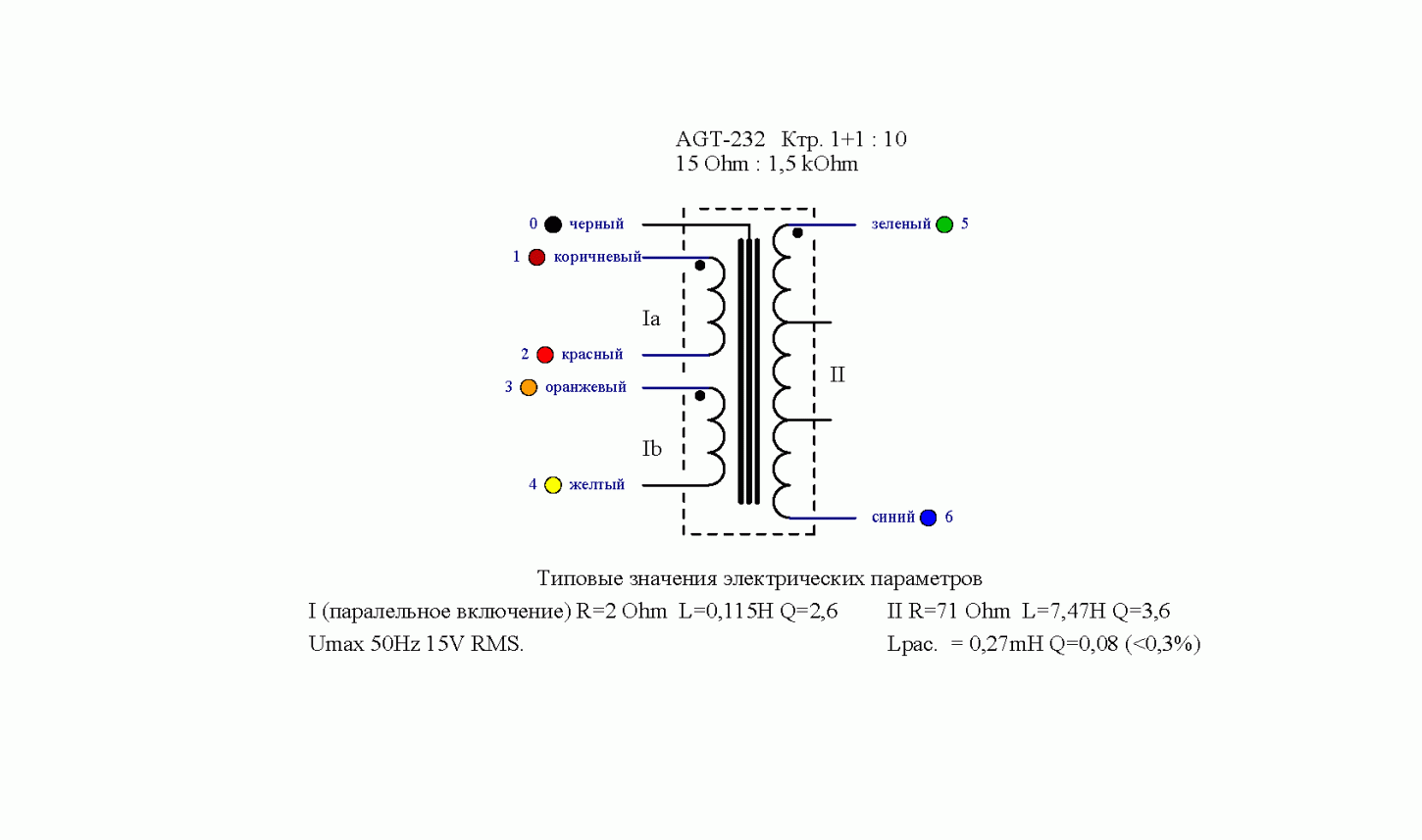

Название:	AGT232.png
Просмотров:	1092
Размер:	30.1 Кб
ID:	14593   Нажмите на изображение для увеличения.

Название:	Photo1.png
Просмотров:	1139
Размер:	81.3 Кб
ID:	14632

    Нажмите на изображение для увеличения.

Название:	Photo2.png
Просмотров:	726
Размер:	73.5 Кб
ID:	14633
    Последний раз редактировалось А.Воробьев; 05.10.2006 в 02:44.
    "Не видящий, да услышит. Не слышащий, да увидит!"... (C)

  2. #2
    Завсегдатай Аватар для antecom
    Регистрация
    10.02.2005
    Адрес
    Королев
    Возраст
    51
    Сообщений
    2,942

    По умолчанию Re: Согласующие трансформаторы

    Привет Александр!
    Подтверждаю, классные трансы. И первый и второй вариант.
    Я доволен.

  3. #3
    Старый знакомый
    Автор темы
    Аватар для А.Воробьев
    Регистрация
    20.05.2005
    Адрес
    Кишинев
    Возраст
    71
    Сообщений
    692

    По умолчанию Re: Согласующие трансформаторы

    antecom,
    Спасибо, Максим!
    У меня даже сохранились твои фото на прямоугольный отклик и
    некоторые результаты измерений для AGT-231. Если не будет
    возражений, то я добавлю их к основной документации.
    "Не видящий, да услышит. Не слышащий, да увидит!"... (C)

  4. #4
    Завсегдатай Аватар для antecom
    Регистрация
    10.02.2005
    Адрес
    Королев
    Возраст
    51
    Сообщений
    2,942

    По умолчанию Re: Согласующие трансформаторы

    Конечно я не возражаю.
    Реакция на импульс одинакова у обоих вариантов (при оптимальной нагрузке).

  5. #5
    Мимо проходил Аватар для Костя Мусатов
    Регистрация
    05.03.2004
    Адрес
    Москва
    Возраст
    58
    Сообщений
    5,529

    По умолчанию Re: Согласующие трансформаторы

    Максим, когда будешь звать на прослушивание?

  6. #6
    Завсегдатай Аватар для antecom
    Регистрация
    10.02.2005
    Адрес
    Королев
    Возраст
    51
    Сообщений
    2,942

    По умолчанию Re: Согласующие трансформаторы

    Привет Костя!
    Я не был до конца доволен звуком своего усила. На днях заменил регулятор громкости и сейчас все нравиться.
    Если не занят, заходи в эти выходные.

  7. #7
    Завсегдатай Аватар для BC
    Регистрация
    27.10.2003
    Адрес
    деревня Гадюкино
    Сообщений
    3,101

    По умолчанию Re: Согласующие трансформаторы

    Александр, а какие из Ваших трансов подходят для 6С4П? Хочу попробовать их в изделии Одесских лаборантов. http://www.sky.od.ua/%7Eeugeny/16to20.pdf
    Нагружать предполагается на переменник 47КОм.
    ремонт Hi-Fi/Hi-End аппаратуры.

  8. #8
    Старый знакомый
    Автор темы
    Аватар для А.Воробьев
    Регистрация
    20.05.2005
    Адрес
    Кишинев
    Возраст
    71
    Сообщений
    692

    По умолчанию Re: Согласующие трансформаторы

    Цитата Сообщение от BC Посмотреть сообщение
    Александр, а какие из Ваших трансов подходят для 6С4П?
    Любой трансформатор с приведенным сопротивлением к первичке в районе 4кОм-5кОм. Например, AGT-432. Если нужен более низкоомный выход (линейный), то AGT-433. Для парафазного линейного выхода, AGT-346.
    "Не видящий, да услышит. Не слышащий, да увидит!"... (C)
