Развитие ЦАПа ATDAC-10, или 3в1

[Alex]

В продолжение темы: https://forum.vegalab.ru/showthread.php?t=69461

Новые модели в "линейке "десятки" - 10S, 10S3, 10S7, отличающиеся использованной микросхемой ЦАПа:
10S - AK4490,
10S3 - AK4493,
10S7 - AK4497.

Основные схемотехнические и конструктивные черты "десятки" сохранены - такие топология аналоговой части и питания, использование собственного USB-транспорта xV на XMOS, джиттероподадвителя JKill для SPDIF/TOSLINK входов и т.п. Поэтому этим моделям небыл присвоен новый индекс а отличия индицируются суффиксами. \

Отличия от предыдущей версии (10В), кроме микросхемы ЦАПа следующие:
- дополнительный вход для подключения аналоговых источников, чувствительность этого входа - по заказу (250 мВ - 2В),
- возможность оперативного переключение типов цифровых фильтров (ЦФ), раздельно для каждой частоты дискретизации (с запоминанием, разумеется),
- переключение ЦФ и входом сенсорными кнопками или пультом ИК ДУ,
- регулировка громкости в цифре (см. ниже) с пульта ДУ,
- более развитая индикация на передней панели,
- возможность конфигурирования и апгрейда прошивки пользователем,
- изолированный выход (открытый коллектор оптрона) для управления включением усилителя (к примеру),
- некоторые опциональные дополнения, описанные ниже.

Есть также несколько незначительных отличий между полностю готовыми исполнениеями и OEM-исполнением.

В линейке 10S предусмотрены некоторые дополния, на данные момент еще не готовые к серии:
- дочерняя плата с аналоговым регулятором громкости и наушниковым усилителем. Соответсвенно- наушниковый 6мм Jack на передней панели.
- модуль спдиф-входов без джиттероподавителя JKill, для более бюджетной версии.
- была идея поставить наушниковый усилитель без аналогового РГ, но я от нее отказался - РГ в цифре хорошо слшна нанаушниках, а обычный потенциометр (для него даже место на плате передней панели предусмотрено было!) - портит весь внешний вид. Хотя, может быть....

Структурная схема:


ЦАП в сборе:


ЦАП во временном корпусе:



Измерения будут чуть позже, не оформлено еще, а некоторым тут уже не терпится


User Manual:
ATDAC10S User Manual.pdf

[Alex]

И как цапы недегенерата относятся к этой теме?

[Михаил45]

Offтопик:
Вот ведь какой удифил - пришел, испортил воздух и подтерся. Я успел заметить пост про аббасика.

[bepo]

Offтопик:

И как цапы недегенерата относятся к этой теме?

Таковы форумы, частенько в любых темах обсуждают все, что угодно.
Вот даже вы в теме про DAC6 активно обсуждали все что угодно, но не DAC6, поэтому вопрос, как супер цапы Аббаса относятся к это теме, довольно риторический и неуместный. Самое главное, что вы друзья на просторах интернета)

[Alex]

Offтопик:

Самое главное, что вы друзья на просторах интернета)

Да я с недегенератом нигде не пересекался уже не знаю сколько, лет 5-10. И мне на него откровенно nas rat*, конкуренцию он мне не составляет.

А ЦАП на 1541А у меня есть, но делать на них новые уствройства я естественно не могу - эти микросхемы не выпускаются уже лет 20 с лишним.

Вот даже вы в теме про DAC6 активно обсуждали все что угодно, но не DAC6,

Это не ко мне, это к Момитьке

[KSM74]

И как цапы недегенерата относятся к этой теме?

Скрытая реклама недоконкурента. Интересно, у него USB контроллер на лампах? А шнур USB свит из фЭншуйнАй фашистской проволоки с подводных лодок?

[bepo]

Скрытая реклама недоконкурента. Интересно, у него USB контроллер на лампах? А шнур USB свит из фЭншуйнАй фашистской проволоки с подводных лодок?

Может быть.

P.S. Alex не хочет делать ДАК на 1541, а жаль, я уверен, что у него получился бы отлично звучащий девайс на 1541

[Alex]

P.S. Alex не хочет делать ДАК на 1541, а жаль, я уверен, что у него получился бы отлично звучащий девайс на 1541

А где их брать, если они 20+ лет не выпускаются?
"Выковыривать изюм из булочек"? Ну это можно одну, две, ну пять, а в серию?

P.S. Я уже говорил - для себя у меня есть ЦД-плеер с 1541А, а для "йестетов" - есть NOS R2R:
http://www.altor.co/products/audio/loony


P.P.S. может мне еще и с ламповыми клоками делать, как у недегенерата?
Для любителей звука как у кассетников?

[Михаил45]

И покупают без ЦФ? Слушать же невозможно.

[Alex]

И покупают без ЦФ?

Дык, некоторым нравится, слушают-же тда1540 или даже 1543, а а это вам не тда1541А - там все еще хуже, хоть с ЦФ хоть без

P.S. Ну и, этих пока что их всего 3 штуки сделано, один как образец у меня, а два у пользователей.
Один слушает как есть, с ЦД-плеера, в NOS, другой - слушает на компе с апсемплингом в 192.
И самое главное - что оба довольны

[Russ3000]

10S99 когда?

[Alex]

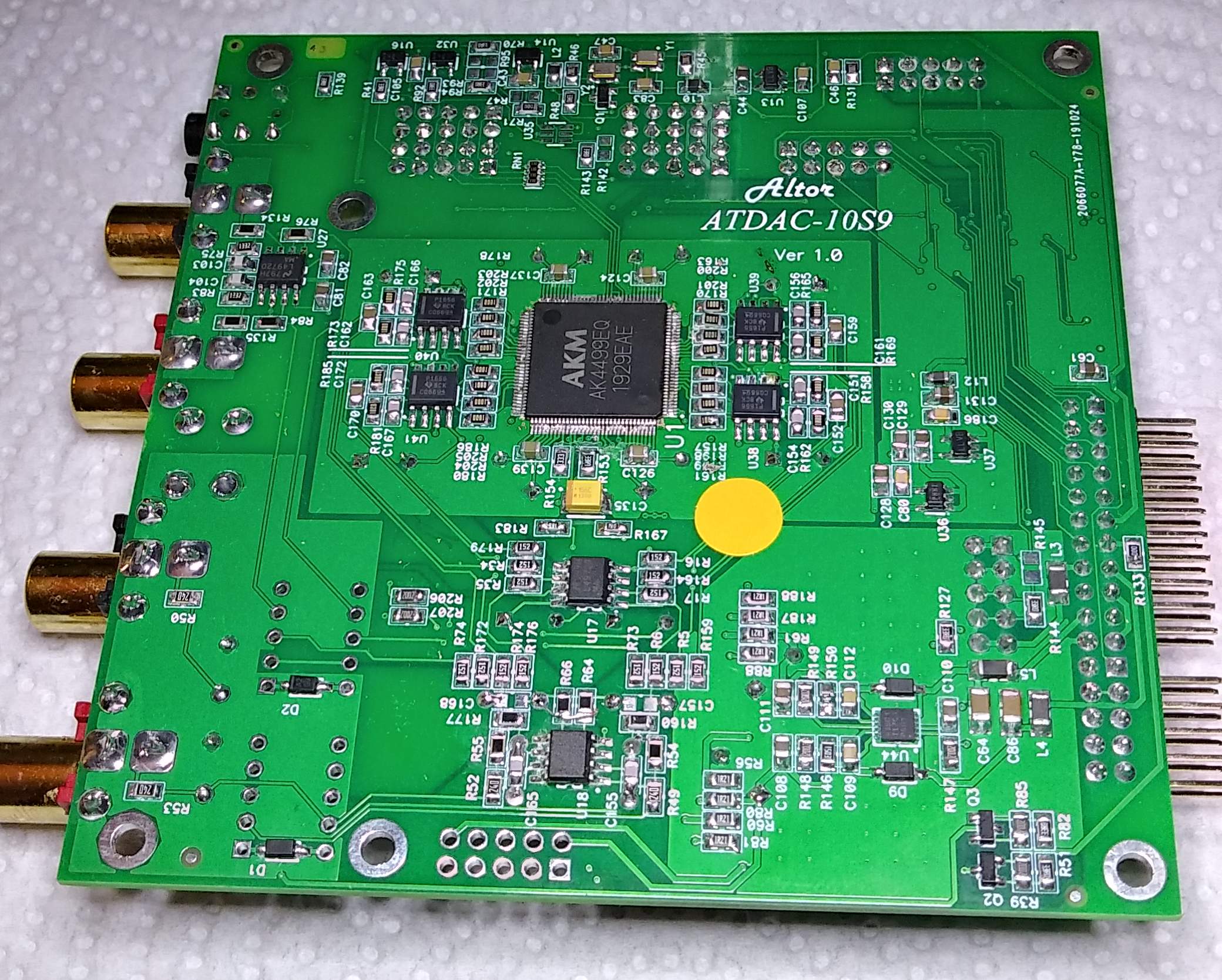

10S99 когда?

Этот в смысле?


Не знаю, этим фоткам уже почти год. Не лежит у меня душа к нему....
Подожду 4498.

[EDDiE]

Не лежит у меня душа к нему....

Что, совсем плохой?

[Russ3000]

Каюсь, попутал: 4191+4498, так?

[Alex]

Что, совсем плохой?

Да нет, но и преимуществ ни я, ни кому давал послушать у себя, не выявили.
Причем, это уже была 2-я версия, кроме макетов.
Может еще решусь на 3-ю, есть кое-какие мысли, но пока смысла перед 4497 не налюдаю.
Может с 4498 будет иначе, но его все нет и семплы не дают.

[bepo]

А где их брать, если они 20+ лет не выпускаются?
"Выковыривать изюм из булочек"? Ну это можно одну, две, ну пять, а в серию?

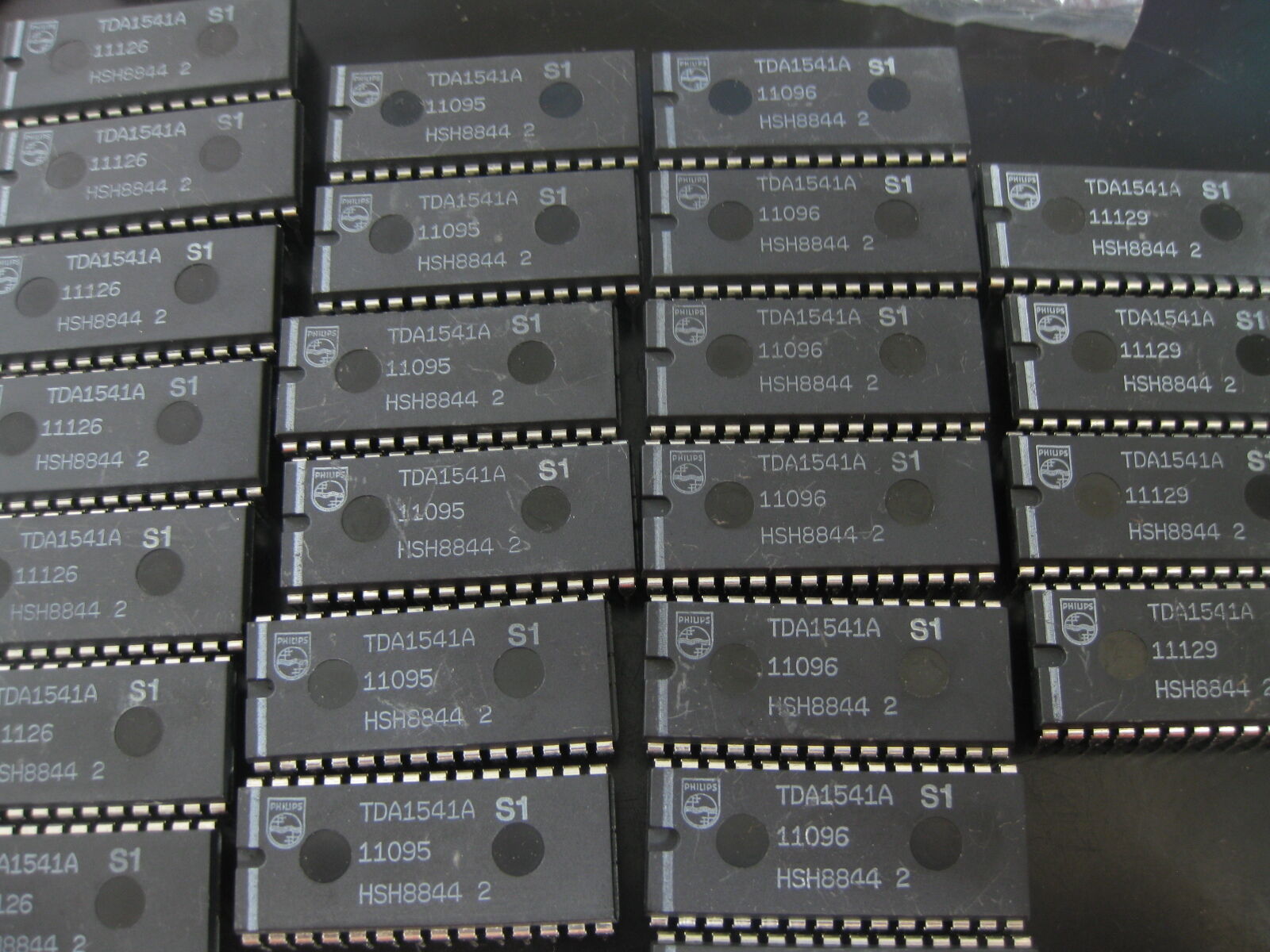

Это не проблема. Я на ebay общался с продавцом у него одного их более 50 штук. В целом на ebay их вагон с тележкой. Те, кто по сей день делают даки на 1541, покупают их партией, а не шутчно.

Проблема заключается в другом, сделать ДАК на 1541 лучше, чем уже имеющиеся: MARKAN DAC, Abbas DAC, Satch DAC и т.п. которые действительно достойно звучат, чтобы о них не говорили.
Ну и особняком стоит Zanden 5000 Mk за $10 000
Как говорится, было бы желание сделать)

[Alex]

Это не проблема. Я на ebay общался с продавцом у него одного их более 50 штук. В целом на ebay их вагон с тележкой.

И конечно все настоящие

которые действительно достойно звучат,

У недегенерата в принципе ничего звучать не может.

---------- Сообщение добавлено 15:09 ---------- Предыдущее сообщение было 15:04 ----------

за $10 000

У MSB есть и подороже, и что?

P.S. про Лампизатора и Маркана - в приличном обществе упоминать принято еще меньше, чем про аббасика, с его ламповыми клоками на АД1...

[stan marsh]

У недегенерата в принципе ничего звучать не может.

Offтопик:
А почему он "не"? На Конкурсе дегенератов не вошёл в тройку призёров?

[Alex]

Offтопик:

А почему он "не"?

Хочешь сказать что он дегенерат?

[stan marsh]

Offтопик:


Хочешь сказать что он дегенерат?

Offтопик:
Ты его лучше знаешь.

[Alex]

Offтопик:

Ты его лучше знаешь.

Откуда? Я его вообще не знаю, я просто вижу его примитивные шизотерические поделки.

P.S. Может хватит о нем, и о 1541 в этой теме?
