    По умолчанию УМЗЧ ЕВГЕНИЯ ЛУКИНА

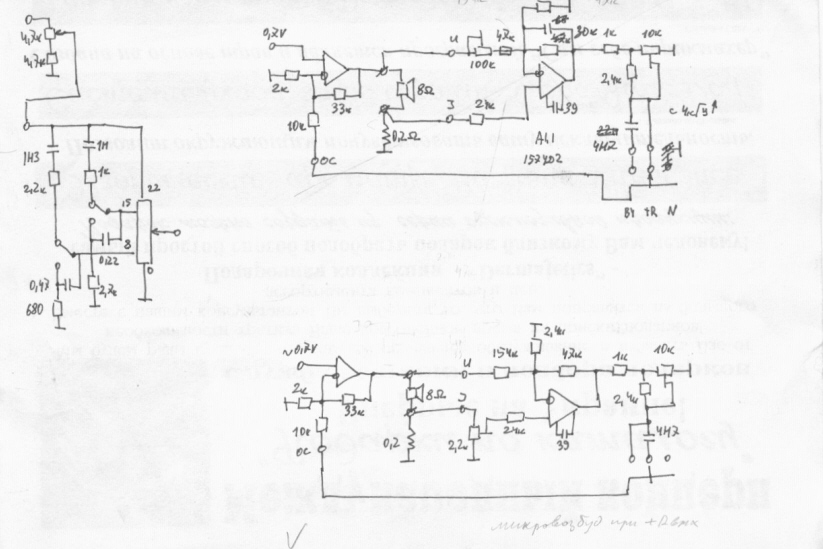

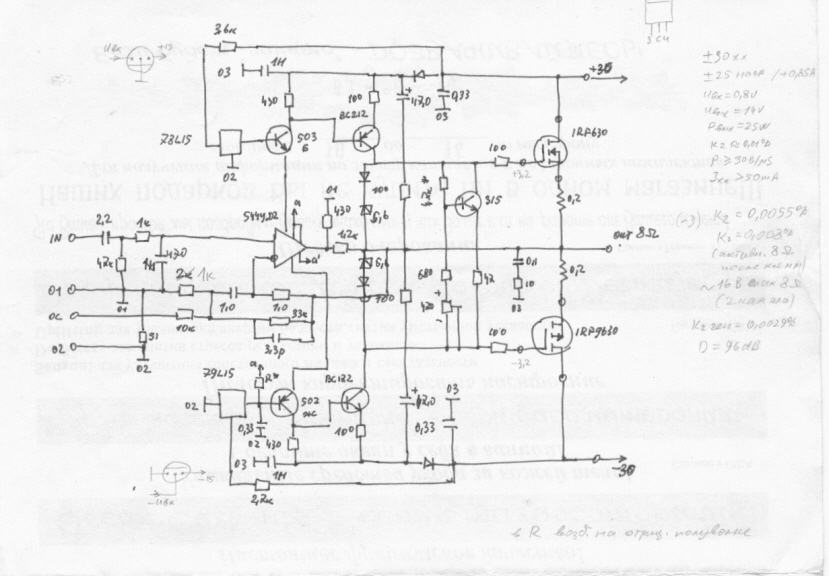

    КАК-ТО ЖЕНЯ ПРИСЛАЛ МНЕ СВОЮ СХЕМУ УМЗЧ НА ПОЛЕВИКАХ:

    КАК ГУРУ ОЦЕНИВАЮТ ЭТУ СХЕМУ?

    Она потом была вроде, опубликована им в "РадиоХобби"...

    http://s58.radikal.ru/i160/0809/c0/53e3c3b31638.jpg
    http://s46.radikal.ru/i113/0809/66/71a2441ad773.jpg
    http://s43.radikal.ru/i101/0809/62/18d1bd77abaf.jpg
    http://s43.radikal.ru/i100/0809/27/729ca310c5dc.jpg
    http://i012.radikal.ru/0809/65/7926d01a047d.jpg
    http://s61.radikal.ru/i174/0809/ba/ec003882abec.jpg
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	Snap1.jpg
Просмотров:	1758
Размер:	159,9 Кб
ID:	36961   Нажмите на изображение для увеличения.

Название:	Snap2.jpg
Просмотров:	915
Размер:	135,5 Кб
ID:	36962
    Последний раз редактировалось EDDiE; 25.09.2008 в 22:02.

  2. Завсегдатай Аватар для fakel
    Регистрация
    30.11.2007
    Адрес
    Оренбург
    Возраст
    34
    Сообщений
    6.962

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    Имхо, фигня, хоть я и не гуру

  3. маньяк-теоретик Аватар для Ulis
    Регистрация
    29.01.2007
    Адрес
    Санкт-Петербург
    Возраст
    42
    Сообщений
    2.250

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    Типа Шмидта-Линкора.
    Похожий принцип вроде.
    Абсолютным чувством вкуса обладал только Прокруст
    У всех остальных людей оно относительное

  4. Частый гость Аватар для nem0
    Регистрация
    10.01.2008
    Адрес
    Беларусь, Молодечно
    Возраст
    26
    Сообщений
    130

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    Очень смахивает на Stone Cold он же усилок Шмидта - Линкора. Усилок так себе, для начала пойдет.

  5. Завсегдатай Аватар для A.R.
    Регистрация
    02.01.2005
    Адрес
    Калуга
    Возраст
    40
    Сообщений
    1.278

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    Это усилитель Марка Александера с ТОС. В одной из веток sia_2 уже по нему высказывался. Если коротко: в цепи ОС циркулируют токи, достаточные для выхода входного операционника из режима А. На звуке это сказывается понятно как.
    Андрей

  6. Завсегдатай Аватар для fakel
    Регистрация
    30.11.2007
    Адрес
    Оренбург
    Возраст
    34
    Сообщений
    6.962

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    У Александера зеркало, оно коренным образом отличает представленный усил

  7. Завсегдатай Аватар для A.R.
    Регистрация
    02.01.2005
    Адрес
    Калуга
    Возраст
    40
    Сообщений
    1.278

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    Цитата Сообщение от fakel Посмотреть сообщение
    У Александера зеркало, оно коренным образом отличает представленный усил
    Прям уж коренным.
    Андрей

  8. Завсегдатай Аватар для fakel
    Регистрация
    30.11.2007
    Адрес
    Оренбург
    Возраст
    34
    Сообщений
    6.962

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    Линейность, быстродействие, имхо, в УН ОБ надо

  9. Завсегдатай Аватар для A.R.
    Регистрация
    02.01.2005
    Адрес
    Калуга
    Возраст
    40
    Сообщений
    1.278

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    Цитата Сообщение от fakel Посмотреть сообщение
    Линейность, быстродействие, имхо, в УН ОБ надо
    ТЗ == ОЭ. Выигрыш в быстродействии там только за счет низкоомной коллекторной нагрузки предыдущего каскада. Если сюда впердюлить ОБ, то будет одна лишняя фазоинверсия. Впрочем последовательную ТОС, при таком раскладе, можно заменить на параллельную, а нагрузку ОУ попробовать подобрать такую, чтобы он не выходил из А. Но это будет уже совсем другой усилитель.
    Андрей

  10. Завсегдатай Аватар для fakel
    Регистрация
    30.11.2007
    Адрес
    Оренбург
    Возраст
    34
    Сообщений
    6.962

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    При нулевом входном сопротивлении источника сигнала ОБ=ОЭ как по быстродействию, так и по искажениям.
    ТЗ лучше ОЭ еще и за счет компенсации входной хар-ки ОЭ

  11. Новичок Аватар для tosik1
    Регистрация
    16.07.2008
    Сообщений
    73

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    А печатная плата есть в формате .lay ???

  12. Завсегдатай Аватар для sia_2
    Регистрация
    18.07.2005
    Сообщений
    2.699

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    Цитата Сообщение от A.R. Посмотреть сообщение
    Это усилитель Марка Александера с ТОС. В одной из веток sia_2 уже по нему высказывался. Если коротко: в цепи ОС циркулируют токи, достаточные для выхода входного операционника из режима А. На звуке это сказывается понятно как.
    Не совсем верное замечание. Это несколько иной усилитель, но дефект тот же самый, переход УН на ВЧ в AB из-за необходимости перезарядки проходных и входных емкостей выходных ПТ, особенно вблизи ограничения, когда проходные резко растут. Кроме того, у нижнего выходного транзистора на схеме перепутаны сток и исток. Нормально скорректировать такую топологию невозможно - придется сильно "загрубить" полосу ООС.

  13. iN The Fed We TRUSt
    Автор темы
    Аватар для EDDiE
    Регистрация
    13.02.2006
    Сообщений
    6.000

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    Цитата Сообщение от tosik1
    А печатная плата есть в формате .lay ???
    Женя рисовал всё от руки...

  14. Новичок Аватар для tosik1
    Регистрация
    16.07.2008
    Сообщений
    73

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    Я ее проверил (вроде правильная) , собираюсь травить. Там хоть ошибок в печатке нету?

  15. iN The Fed We TRUSt
    Автор темы
    Аватар для EDDiE
    Регистрация
    13.02.2006
    Сообщений
    6.000

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    Цитата Сообщение от tosik1
    Я ее проверил (вроде правильная) , собираюсь травить. Там хоть ошибок в печатке нету?
    Я его не делал, хотя Женя писал мне, что усилок звучит хорошо...

  16. Завсегдатай Аватар для fakel
    Регистрация
    30.11.2007
    Адрес
    Оренбург
    Возраст
    34
    Сообщений
    6.962

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    Цитата Сообщение от sia_2 Посмотреть сообщение
    Не совсем верное замечание. Это несколько иной усилитель, но дефект тот же самый, переход УН на ВЧ в AB из-за необходимости перезарядки проходных и входных емкостей выходных ПТ, особенно вблизи ограничения, когда проходные резко растут. Кроме того, у нижнего выходного транзистора на схеме перепутаны сток и исток. Нормально скорректировать такую топологию невозможно - придется сильно "загрубить" полосу ООС.
    Повторитель на БТ перед ВК спасет ситуацию

  17. Новичок Аватар для tosik1
    Регистрация
    16.07.2008
    Сообщений
    73

    Улыбнуло! Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

    Значит откладываю нафик ТДА, и буду травить. Друг собрал только по другой печатке, и звучит этот аппарат весьма неплохо. Даже себе захотелось. . А печатка точно рабочая??? Кто нибудь ее проверял???

  18. iN The Fed We TRUSt
    Автор темы
    Аватар для EDDiE
    Регистрация
    13.02.2006
    Сообщений
    6.000

    По умолчанию Re: УМЗЧ ЕВГЕНИЯ ЛУКИНА

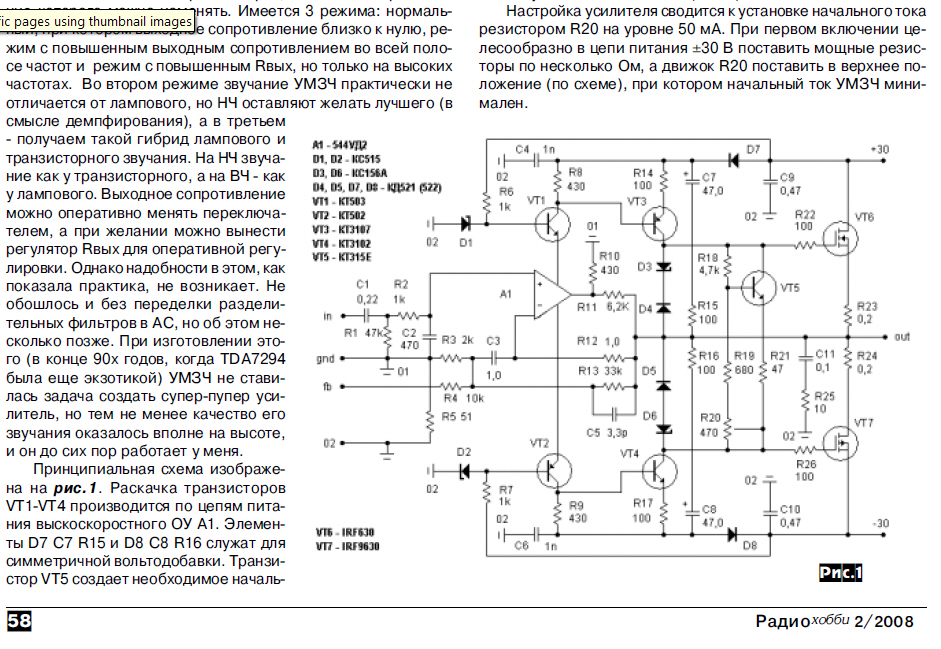

    Эта схема (исправленная) опубликована им в журнале "РадиоХобби" № 2/2008г " О выходном сопротивлени УМЗЧ" стр. 57...

    Статья им не дописана в печати по причине смерти...

    Вечная ему память.

    Мне он присылал свои черновики ещё задолго до публикации статей в журнале...

    Так что на этих рисунках есть кое-что, чего нет в журнале...

    Можно К544УД2 заменить на LF357N - шуметь будет меньше...

    Ну и транзисторы, стабы и диоды заменить на импорт.
