    Девайс в общем, не новый, ему уже 2 года, и его пользователи есть и на этом форуме.
    Но так получилось, что по разным причинам для него небыло отдельной темы, кроме "впечатлений": https://forum.vegalab.ru/showthread.php?t=92982
    Собствено, практически все есть на сайте: https://www.altor.co/products/audio/atdac-11 , но просили выложить и тут информацию о нем с фотками. Что и делаю.

    Изначальная идея была сделать более простой и дешевый чем 10S и 12E модели ЦАП. И более-менее универсальный в плане выбора "на чем именно сделае ЦАП".
    И достаточно малогабаритный (размеры в корпусе - 145x160x60 мм).
    Корпус готовый китайский, кроме передней и задней панелей.

    Конструкция ATDAC-11 представляет собой "материнскую плату", на которую устанавливается один из модулей ЦАП.
    На "материнке" находится все основное - блок питания, управление, входные интерфейсы, входные и выходные разъемы, наушниковый усилитель с регулятором громкости.
    Блок-схема устойства:
    Нажмите на изображение для увеличения.

Название:	A11_block.png
Просмотров:	270
Размер:	47.3 Кб
ID:	450158

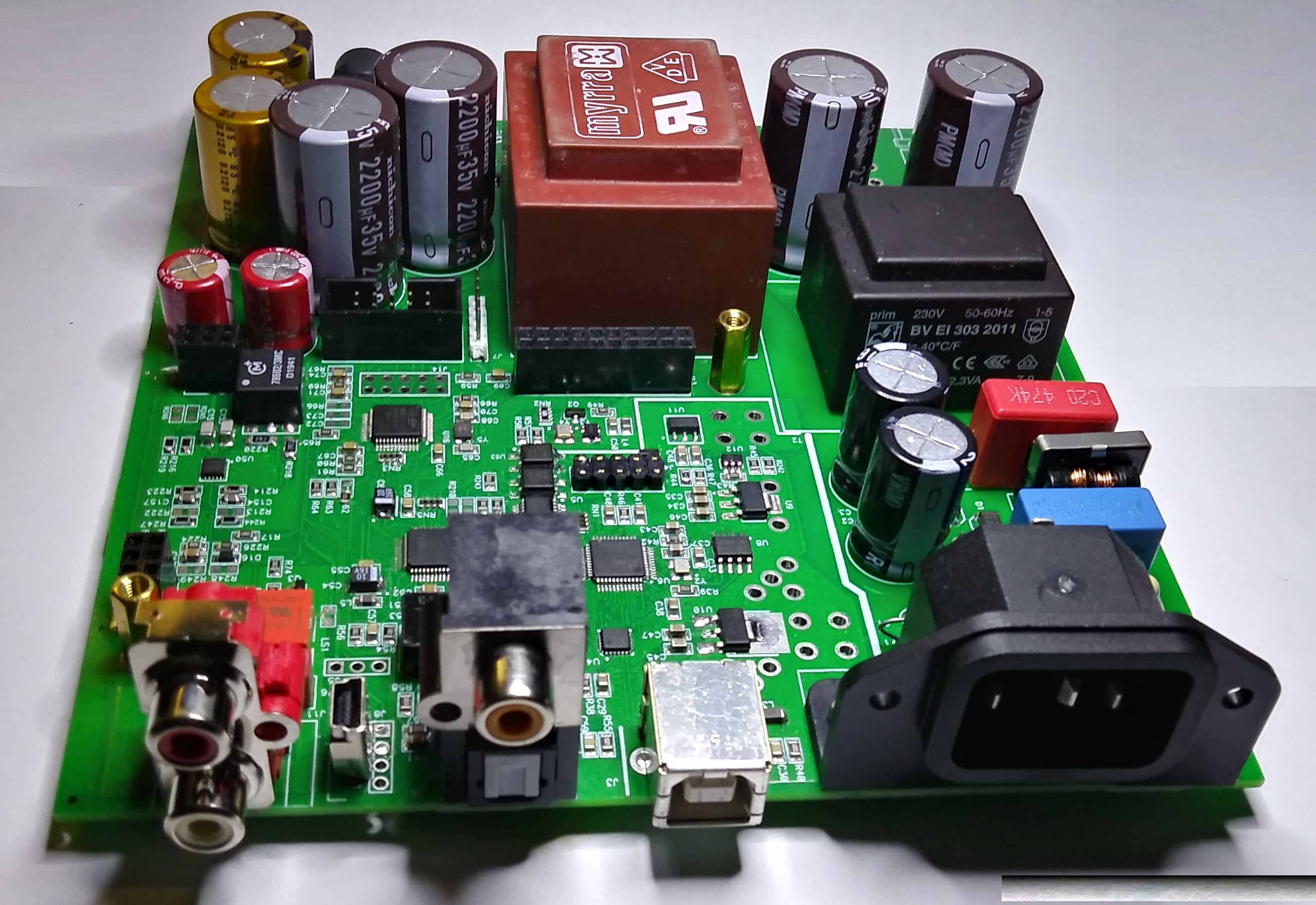

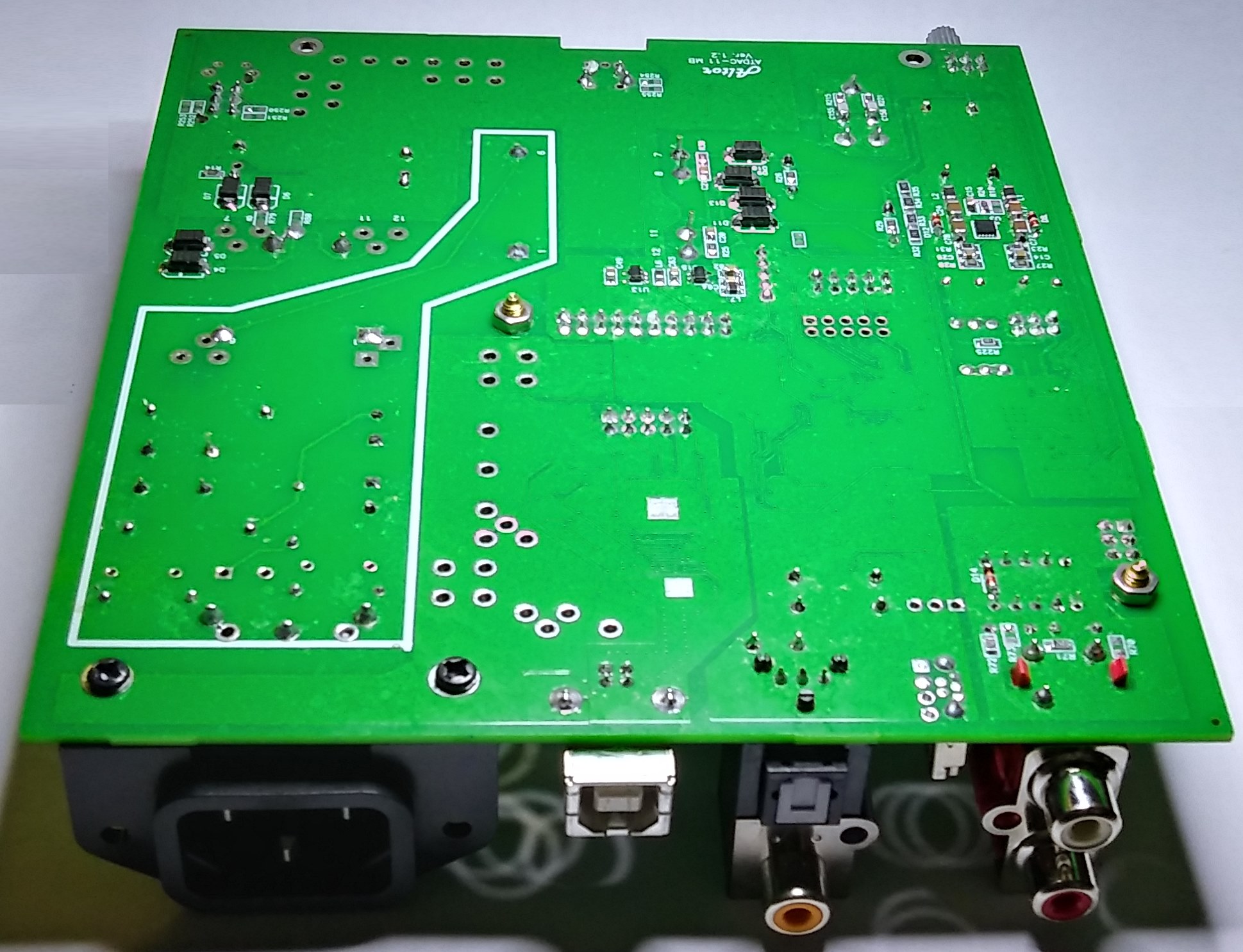

    Материнская плата:
    Нажмите на изображение для увеличения.

Название:	A11_MB4.jpg
Просмотров:	289
Размер:	456.3 Кб
ID:	450159Нажмите на изображение для увеличения.

Название:	A11_MB3.jpg
Просмотров:	364
Размер:	784.8 Кб
ID:	450160Нажмите на изображение для увеличения.

Название:	A11_MB2.jpg
Просмотров:	381
Размер:	1.01 Мб
ID:	450161

    Входы:
    USB - XMOS с гальванической изоляцией по I2S.
    SPDIF (коаксиал) и Toslink (оптика) - на DIX9211.

    Поддерживемый форматы:
    SPDIF (Coaxial and Optical) inputs: PCM 44.1/16 - 192/24

    USB input:
    • PCM - 44.1/16 - 384/32,
    • DSD DoP - x64 / x128,
    • DSD Native - x64 / x128 / x256.

    Сразу говорю - просьбы сделать DSD512, 1024, 2048, равно как и PCM768 и т.д. - "все в сад"(с)3-е в лодке, к/ф.

    Управление - STM32L151, наушниковый усилитель - OPA1622.
    В стабилизаторах - LP5907, LP2985, TPS7A39, LT3042.

    Индикация упрощенная, светодиодными транспарантами. Высвечивается вход (USB, Coax, Opt), формат (PCM, DSD, не горя в "Mute") и множитель семплейта - 2х, 4х, 8х, что означает сответственно РСM88/96/DSD128, РСM176/192/DSD256, и РСM352/384.

    Теперь о самих ЦАПах.
    Для этой модели было разработано 5 разных модулей, на чипах:
    1) AK4490, AK4493
    2) AK4495
    3) AK4499 (+AK4491)
    4) Rohm BD34301, BD34352
    5) AD1862 (+AK4137 как ЦФ и преобразователь DSD->PCM).

    Скрытый текст


    Нажмите на изображение для увеличения.

Название:	mak_sm.jpg
Просмотров:	207
Размер:	193.9 Кб
ID:	450164Нажмите на изображение для увеличения.

Название:	mak05_sm.jpg
Просмотров:	191
Размер:	204.2 Кб
ID:	450165Нажмите на изображение для увеличения.

Название:	MODA1862_1_sm.jpg
Просмотров:	219
Размер:	296.8 Кб
ID:	450162Нажмите на изображение для увеличения.

Название:	mak99sm.jpg
Просмотров:	180
Размер:	87.6 Кб
ID:	450163Нажмите на изображение для увеличения.

Название:	mbd_sm.jpg
Просмотров:	182
Размер:	186.1 Кб
ID:	450172
    [свернуть]

    Материнка с одим из модулей:

    Нажмите на изображение для увеличения.

Название:	A11_MB_M99.jpg
Просмотров:	308
Размер:	250.6 Кб
ID:	450166

    Ну и выглядит это вот так:
    Нажмите на изображение для увеличения.

Название:	A11B1.jpg
Просмотров:	200
Размер:	125.3 Кб
ID:	450167Нажмите на изображение для увеличения.

Название:	A11NF.jpg
Просмотров:	226
Размер:	33.2 Кб
ID:	450168

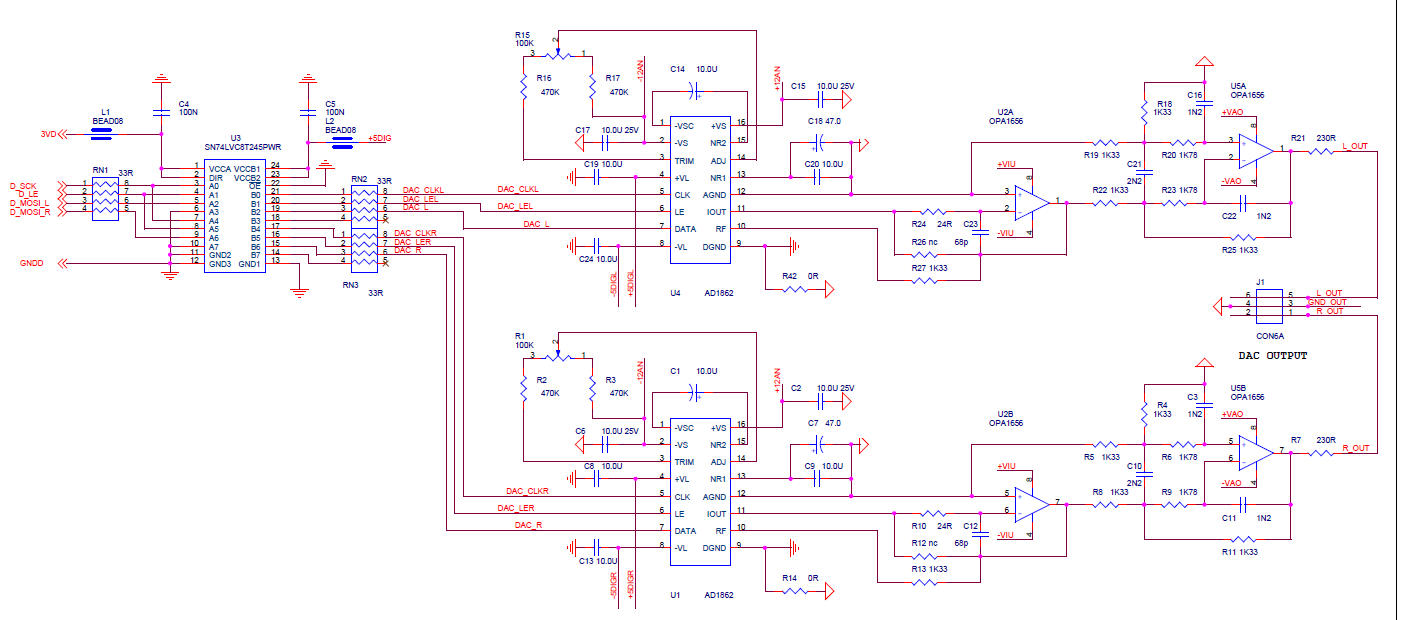

    Тут еще спрашивали, как выглядит "выхлоп" для Роммов и дла AD1862.
    Обычный I/V+вычитатель (для АК пока не показываю).

    Нажмите на изображение для увеличения.

Название:	bd34301_out.png
Просмотров:	468
Размер:	40.6 Кб
ID:	450170Нажмите на изображение для увеличения.

Название:	A11_AK4499_1k_0dB.png
Просмотров:	276
Размер:	53.3 Кб
ID:	450169

    Нажмите на изображение для увеличения.

Название:	AD1862_out.png
Просмотров:	489
Размер:	78.9 Кб
ID:	450171

    Вроде всё, если чего еще - напишу позже.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Да мне-то что, меняйтесь!"(с)анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  2. #41
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    37,249

    По умолчанию Re: ATDAC-11

    Цитата Сообщение от stratov Посмотреть сообщение
    Alex, скажите а по параметрам/измерениям, есть ли сильная разница, у BD34301, его младшего собрата, и ak4499, я имею в виду при полной шкале цап, при -60дб, ну и на счет интермод,
    Не сильная.
    И АК4499 лучше.

    Цитата Сообщение от stratov Посмотреть сообщение
    на счет цапов от Rohm, там вроде всего в 3дб разница, но цена почему то в 4 раза вроде,
    Если бы в 4, там в 6 раз!


    Цитата Сообщение от stratov Посмотреть сообщение
    и еще если можно, младший собрат Rohm, может без микроконтроллера конфигурироваться, или нет?
    Нет.

    Цитата Сообщение от Дмитрий Терешин Посмотреть сообщение
    BD34352EKV
    Ну на этом 8-ку в принципе можно, но зачем? Всех пока устраивали модели на АК4490 (8А, 8АМ) и АК4493 (8АХ, 8АХ2).

    P.S. С 8-кой лучше в ее темы, тут про 11-й.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Да мне-то что, меняйтесь!"(с)анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  3. #42
    Частый гость Аватар для stratov
    Регистрация
    16.06.2020
    Адрес
    г. Сальск
    Сообщений
    408

    По умолчанию Re: ATDAC-11

    Цитата Сообщение от Alex Посмотреть сообщение
    Не сильная.
    И АК4499 лучше.



    Если бы в 4, там в 6 раз!




    Нет.



    Ну на этом 8-ку в принципе можно, но зачем? Всех пока устраивали модели на АК4490 (8А, 8АМ) и АК4493 (8АХ, 8АХ2).

    P.S. С 8-кой лучше в ее темы, тут про 11-й.
    Спасибо за ответы Alex. Смотрю на ваши измерения, и вижу при полной шкале цап ak4499, искажения -125дб( 0.000061), это получается почти 21бит, 24дб это вроде 60нВ уровень сигнала самого младшего разряда, получается даже 22 и 23 битных цап нету? Где то в нете видел спектрограммы ad1853, люди добивались -120дб при полной шкале, это ровно 20 разрядов получается. Если те же ad1862 дают -98дб при полной шкале, откуда там 19 бит хотя бы(среднее значение), если не секрет , какую максимальную разрядность цап вы встречали? Извините , что не совсем по теме. Ваши устройства профессионально сделаны, поэтому решил поинтересоваться у вас этими вопросами.

  4. #43
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    37,249

    По умолчанию Re: ATDAC-11

    Цитата Сообщение от stratov Посмотреть сообщение
    получается даже 22 и 23 битных цап нету?
    Нету.

    Цитата Сообщение от stratov Посмотреть сообщение
    Где то в нете видел спектрограммы ad1853, люди добивались -120дб при полной шкале, это ровно 20 разрядов получается.
    Во сне, наверное.
    По даташиту у 1852 искажения -104дБ а ENOB 17 бит. Такого, чтобы на ней получали -120дБ я не видел.

    Цитата Сообщение от stratov Посмотреть сообщение
    Если те же ad1862 дают -98дб при полной шкале, откуда там 19 бит хотя бы
    -96 а не 98, и ENOB 15.6 бит.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Да мне-то что, меняйтесь!"(с)анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  5. #44
    Завсегдатай Аватар для dortonyan
    Регистрация
    03.06.2009
    Адрес
    BLR
    Возраст
    38
    Сообщений
    3,446

    По умолчанию Re: ATDAC-11


    Offтопик:

    И снова немного занудства.

    Цитата Сообщение от stratov Посмотреть сообщение
    Смотрю на ваши измерения, и вижу при полной шкале цап ak4499, искажения -125дб( 0.000061), это получается почти 21бит, 24дб это вроде 60нВ уровень сигнала самого младшего разряда, получается даже 22 и 23 битных цап нету?
    Значение THDN не является эквивалентом разрядности ЦАП. Его можно пересчитать в цифру ENOB, но это условная величина, отображающая кол-во так называемых "эффективных" бит, т.е. свободных от шумов и нелинейностей всех видов на сигнале уровнем 0дБ.
    А фактическая разрядность преобразования ДС ЦАП всегда упирается в разрядность внутренней арифметики, и для новых преобразователей запросто превышает 24 бита.

    Цитата Сообщение от stratov Посмотреть сообщение
    какую максимальную разрядность цап вы встречали?
    Поэтому вопрос про максимальную "разрядность" лишен смысла (по крайней мере в отношении ДС ЦАП). Правильно говорить про максимальную "линейность".
    Используя кастомную арифметику не проблема нарастить реальную разрядность преобразования хоть до 32-х бит, и более.
    А вот получить низкий уровень нелинейностей и шума уже гораздо сложнее.
    [свернуть]


  6. #45
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    37,249

    По умолчанию Re: ATDAC-11

    Цитата Сообщение от dortonyan Посмотреть сообщение
    А фактическая разрядность преобразования ДС ЦАП всегда упирается в разрядность внутренней арифметики, и для новых преобразователей запросто превышает 24 бита.
    Я показывал уже - да, "достигает", но не очень "превышает".
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Да мне-то что, меняйтесь!"(с)анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  7. #46
    Частый гость Аватар для stratov
    Регистрация
    16.06.2020
    Адрес
    г. Сальск
    Сообщений
    408

    По умолчанию Re: ATDAC-11

    Вот измерения ad1853 Нажмите на изображение для увеличения.

Название:	SuQrLN4znQ0.jpg
Просмотров:	210
Размер:	279.1 Кб
ID:	451632 Нажмите на изображение для увеличения.

Название:	-F5MKWScZOk.jpg
Просмотров:	221
Размер:	369.8 Кб

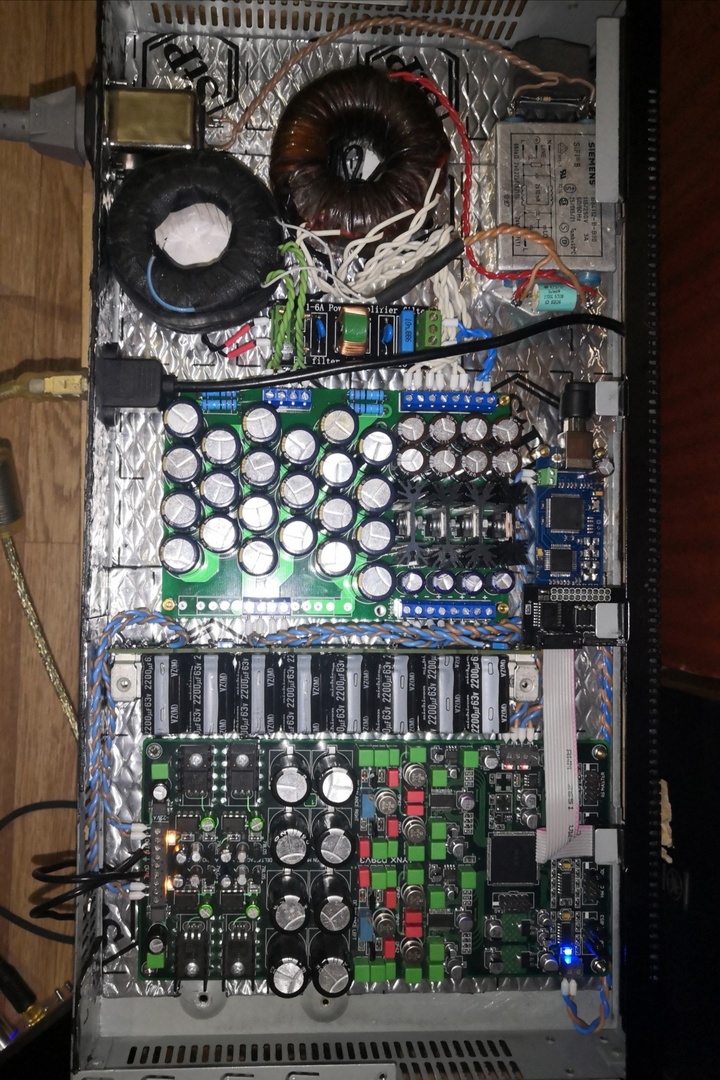

ID:	451633 . lynx d29v3 с USB-транспортом Аманеро. Компоновка плат на фото (на этапе сборки), окончательный вариант такой же. Звучание плеера приятное, детальное.
    Искажения очень низкие, примеры на графиках приведены для сигнала 48кГц 24 бит -0,7дБ, собственные искажения ЦАП ниже -120дБ, при уровне сигнала -0,3дБ собственные искажения ЦАП около -120дБ.
    В питании ЦАП использованы отечественные КРЕН на 9В, питание аманеро - 7805 от ST.
    Результаты измерения для сигнала 48КГц 24бит -0,7дБ с FFT 192КГц и 48КГц. Человек собирал себе, мерил.
    Последний раз редактировалось stratov; 18.03.2024 в 15:32.

  8. #47
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    37,249

    По умолчанию Re: ATDAC-11

    Если это правда, то очень хорошо.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Да мне-то что, меняйтесь!"(с)анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  9. #48
    Завсегдатай Аватар для dortonyan
    Регистрация
    03.06.2009
    Адрес
    BLR
    Возраст
    38
    Сообщений
    3,446

    По умолчанию Re: ATDAC-11


    Offтопик:
    Цитата Сообщение от Alex Посмотреть сообщение
    Я показывал уже - да, "достигает", но не очень "превышает".
    Да, вот здесь показывали, что 7 младших бит от 32-х четко регистрируются.
    7 младших от 32-х бит - это один младший от 26 бит.
    Разрядность в 26 бит превышает 24, или еще только достигает?

  10. #49
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    37,249

    По умолчанию Re: ATDAC-11

    Цитата Сообщение от Alex Посмотреть сообщение
    не очень "превышает".
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Да мне-то что, меняйтесь!"(с)анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  11. #50
    Завсегдатай Аватар для bogl
    Регистрация
    30.03.2014
    Адрес
    Мордовия.
    Сообщений
    1,435

    По умолчанию Re: ATDAC-11

    ATDAC-15 Что то новое?

  12. #51
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    37,249

    По умолчанию Re: ATDAC-11

    Ну да.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Да мне-то что, меняйтесь!"(с)анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  13. #52
    Частый гость Аватар для vadim1977
    Регистрация
    22.04.2013
    Возраст
    47
    Сообщений
    108

    По умолчанию Re: ATDAC-11

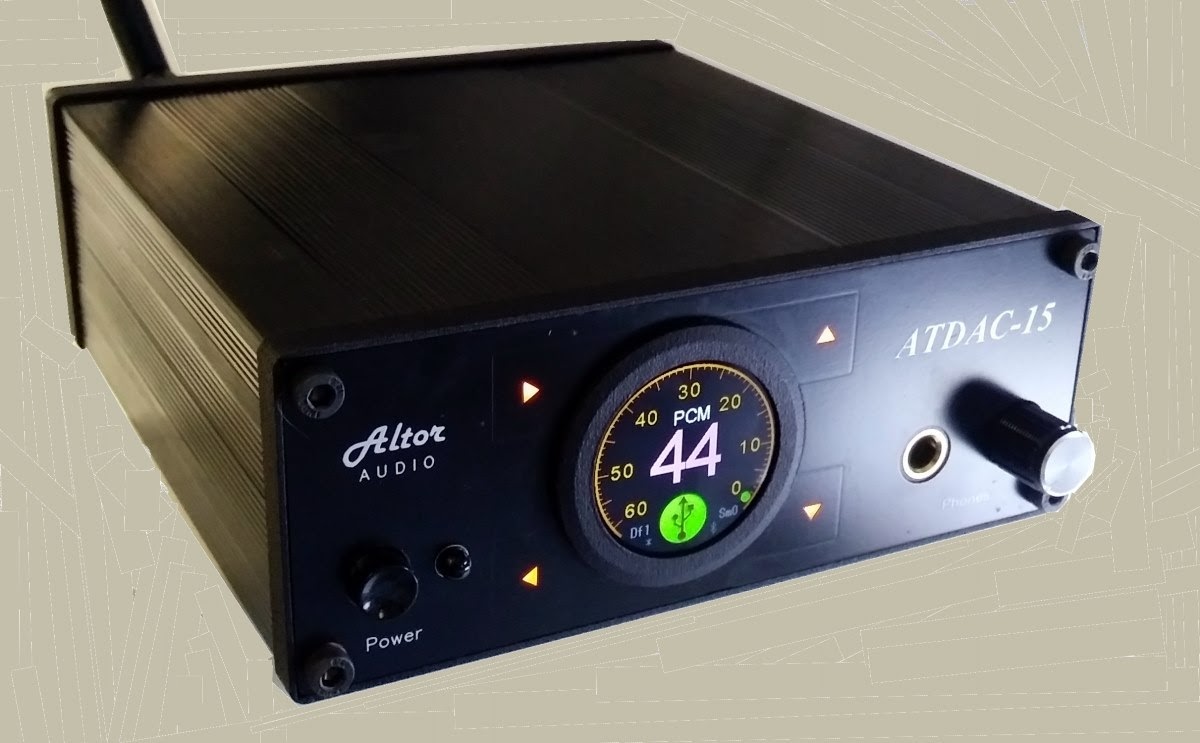

    К полёту готов
    Нажмите на изображение для увеличения.

Название:	a15.jpg
Просмотров:	184
Размер:	109.5 Кб
ID:	459762

  14. #53
    Завсегдатай Аватар для Viktor S
    Регистрация
    19.09.2008
    Адрес
    Иркутск
    Возраст
    62
    Сообщений
    3,980

    По умолчанию Re: ATDAC-11

    Так вот для чего были нужны круглые стёклышки.
    Выглядит неплохо.

  15. #54
    Завсегдатай Аватар для 323f
    Регистрация
    21.02.2011
    Адрес
    Viipuri
    Сообщений
    1,087

    По умолчанию Re: ATDAC-11

    Чё та, не хи-енд, на непредвзятый взгляд.

  16. #55
    Завсегдатай Аватар для Serge_L
    Регистрация
    12.09.2008
    Адрес
    Калуга
    Возраст
    49
    Сообщений
    2,896

    По умолчанию Re: ATDAC-11

    А хи-энд - это унылое убожество обязательно?
    Так то для нормальных людей, для апологетов Унылого Конца в другом корпусе на всяком древнем делают!
    Это просто джиттер какой-то! (с) momitko

  17. #56
    Завсегдатай Аватар для Russ3000
    Регистрация
    24.01.2013
    Адрес
    Pskov
    Возраст
    56
    Сообщений
    1,276

    По умолчанию Re: ATDAC-11

    Где тут в очередь записывают?

  18. #57
    Частый гость Аватар для vadim1977
    Регистрация
    22.04.2013
    Возраст
    47
    Сообщений
    108

    По умолчанию Re: ATDAC-11

    Цитата Сообщение от 323f Посмотреть сообщение
    Чё та, не хи-енд,
    вот хиЕНД , но напомнило КВН-49 с круглой линзой - прямоугольник с описанной окружностью
    Нажмите на изображение для увеличения.

Название:	Chord-Dave-2.jpg
Просмотров:	111
Размер:	614.7 Кб
ID:	459803

  19. #58
    Завсегдатай Аватар для Viktor S
    Регистрация
    19.09.2008
    Адрес
    Иркутск
    Возраст
    62
    Сообщений
    3,980

    По умолчанию Re: ATDAC-11

    Цитата Сообщение от vadim1977 Посмотреть сообщение
    прямоугольник с описанной окружностью
    В хайэнде только так.

  20. #59
    Завсегдатай Аватар для 323f
    Регистрация
    21.02.2011
    Адрес
    Viipuri
    Сообщений
    1,087

    По умолчанию Re: ATDAC-11

    Цитата Сообщение от Viktor S Посмотреть сообщение
    В хайэнде только так.
    Не только

  21. #60
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    37,249

    По умолчанию Re: ATDAC-11

    Цитата Сообщение от Russ3000 Посмотреть сообщение
    Где тут в очередь записывают?
    Закончу описание - сделаю новую тему, тут все-же про 11-й а не про 15-й.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Да мне-то что, меняйтесь!"(с)анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

Страница 3 из 5 Первая 12345 Последняя

Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
