Кассетные магнитофоны Pioneer

[Partagas]

Совсем магнитифонный раздел зачах а ведь ещё даже не вспомнили самую интересную хайфайную фирму золотой эры звука - Pioneer Предлагаю высказываться тут всем о кассетных магнитофонах этой фирмы, с фотографиями и предложениям по их модернизации и улучшению.

С недельку назад удалось приобрести Pioneer CT-A9X в хорошем состоянии за $300 + 30 за доставку. Плюс за эти же деньги ожидается комплект новых пассиков, который сейчас в пути.

Дека впечатляет сразу и всем. ЛПМ имеет 3 мотора, ДД на тонвал, безщёточный на подкатушечники и третий на кассетоприёмник. Механизм работает тихо, чётко и аккуратно, имеет прекрасную конструкцию и компактные размеры. Кассетоприёмник открывается мягко, а вставленная кассета автоматически активизирует его закрытие. Если корпус кассеты слишком прозрачный и сенсор не в состоянии определить наличие её в касетоприёмнике, то достаточно нажать любую кнопку, плей, стоп, перемотка ... и дверца сама закроется и включится плей, стоп, перемотка ...

Голова sendust ribbon - следов износа не видно. Рабочий зазор воспроизводящей головки - 0.6 мкм.

Звучит очень прилично, правда звук немного плавает и иногда на верхнем индикаторе не включаются три полоски. Думаю обе проблемы кроются в плохих контактах разъёмов или в пассике и ключе. Других проблем не замечено, но подстройка, судя по ленте уровня, понадобится.

Снял АЧХ на трёх разных режимах AUTO BLE (bias, level, eq): under, peak, over. Первый график - звуковая карта (AUDIOTRAK PRODIGY HD2 ADVANCE на 96/16), видно что у неё самой завал -2 дб уже на 20кГц. Видимо надо поискать инструмент получше.

Пока в планах только заменить коммутаторы 4066 на релюшки и может быть сделать обход долби. Покупкой очень доволен.

Тут есть ещё фотки: https://picasaweb.google.com/1104973...eat=directlink

[Partagas]

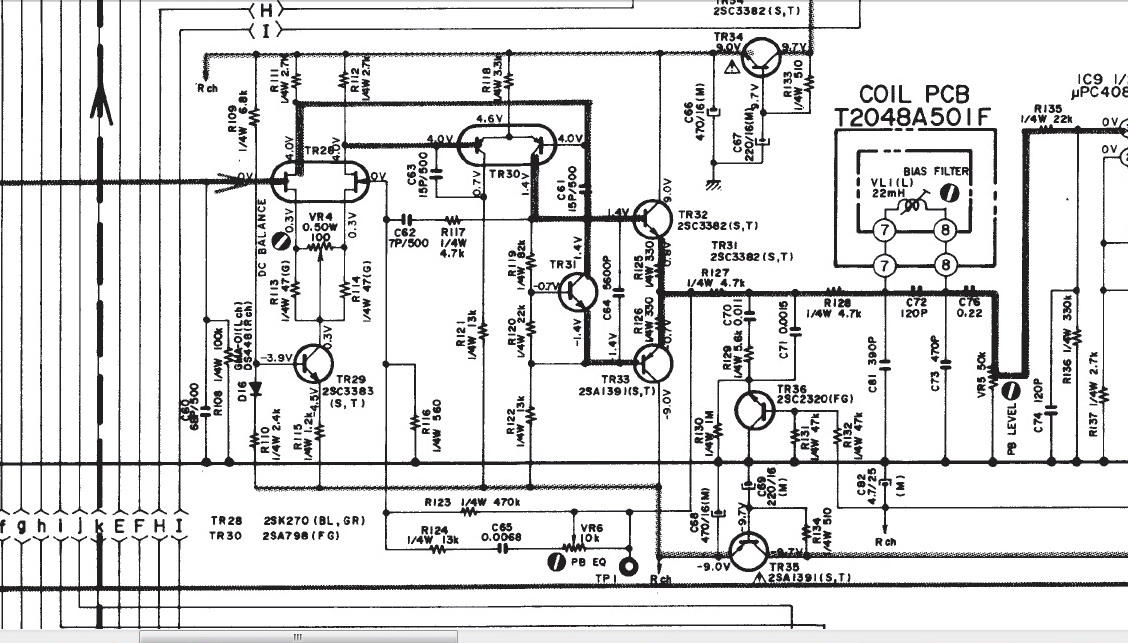

Интересно, что УВ этого магнитофона отмечен в книге Sinclair I.R. Audio and Hi-Fi Handbook как очень высококачественный

[teac68]

Голова sendust ribbon - следов износа не видно. Рабочий зазор воспроизводящей головки - 0.6 мкм.

Ого! Как это они добились такого зазора ГВ в сэндвиче? Как в накамичах 2-го поколения на дискрете! Загибают,наверное

[Partagas]

Сам не мерил Данные отсюда: http://www.thevintageknob.org/pioneer-CT-A9.html

The Rec & Play heads are of low-loss Sendust Ribbon "which limit 3rd harmonic distortion" ; the play head has a narrow gap of 0,6µm.
Componentry is of high-quality : gold-plated head wiring, metal film resistors, select audio capacitors, plus Dual-FET inputs, and SEPP & DC circuits.

---------- Добавлено в 21:39 ---------- Предыдущее сообщение в 21:36 ----------

Как в накамичах 2-го поколения на дискрете!

Этот Пионер был ответом на Накамичи Дракон Читал где-то

[killhumax]

Этот Пионер был ответом на Накамичи Дракон Читал где-то

Убийц Драконов в свое время навыпускалось разными фирмами много,но вот что не убили они его. Хотя в свое время были очень интересны в тех плане. В любом случае это Pio в коллекцию хорош. Поздравляю.
Жаль нет там DBX са.

[Установщик]

У меня есть такой же но с буквой D для ихнего рынка 100 V в идеальном состоянии ,хороший апарат пишет идеально и звучит неплохо но хуже чем 900 TEAC както суховато .заменил в нем пасики на фирменные брал в сервисе пионер и заменил 4066 на филипсовские до релюх руки не дошли и операционники на BA 5218 они полный аналог родным полько по шумам в 2 раза лучше ,а протяг в нем действительно класс кстати как ни как референс мастер.

[Partagas]

Поздравляю.

Спасибо

---------- Добавлено в 05:52 ---------- Предыдущее сообщение в 05:42 ----------

У меня есть такой же но с буквой D для ихнего рынка 100 V в идеальном состоянии ,хороший апарат пишет идеально и звучит неплохо но хуже чем 900 TEAC както суховато .заменил в нем пасики на фирменные брал в сервисе пионер и заменил 4066 на филипсовские до релюх руки не дошли и операционники на BA 5218 они полный аналог родным полько по шумам в 2 раза лучше ,а протяг в нем действительно класс кстати как ни как референс мастер.

С досочками и на декоративных ножках?

Было три версии:
1. А9 - белый.
2. А9Х - чёрный иногда с досками. Четыре ручки справа уже другой формы (были красивее)
3. А9D - чёрный и всегда с досками + на декоративных ножках. Два изменения в механике (одно удачное, а другое нет). Головы могли быть лазер аморф.

А звук сейчас, думаю, можно значительно улучшить.

[Установщик]

У меня черный и с деревом по бокам .а что там насчет изменений в механике ? и про изменении звука когда сделаешь отпишись пожалуйсто.

[Ремонт-NIK]

Интересно, что УВ этого магнитофона отмечен в книге Sinclair I.R. Audio and Hi-Fi Handbook как очень высококачественный

Offтопик:
у акая gx9 сперли схему, слегка упростив.

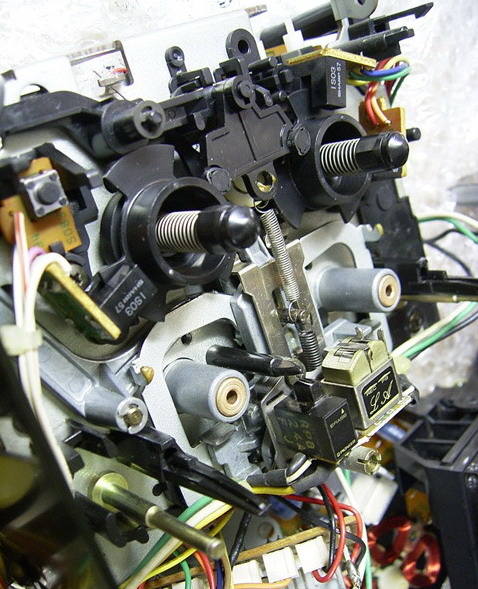

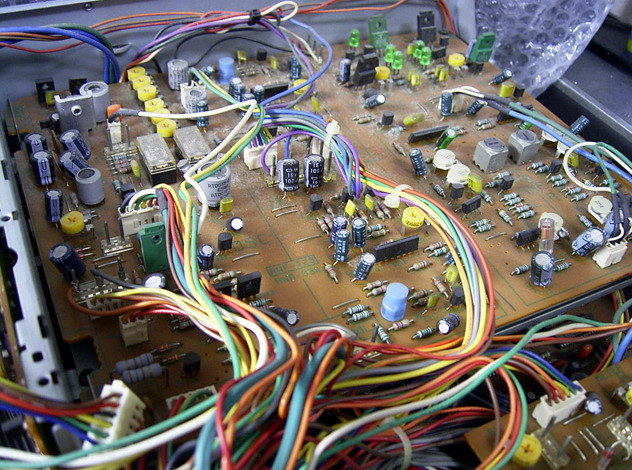

а вот фото механизма и внутренностей..

[Partagas]

у акая gx9 сперли схему, слегка упростив

Pioneer CT-A9 выпускался с 1983 года, а AKAI GX-9 с 1986 К тому же схемы различаются довольно сильно. Этот УВ - похоже типично пионеровское решение, даже в их усилителях М90 и М91 подобное есть.

[Ремонт-NIK]

СТ-A9 модель 84г. В с-мануале дата "декабрь 1983г"
УВ GX9 - в свою очередь модифицированная/упрощенная версия УВ GX-F91/F71/R99, которые появились на рынке раньше чем А9.
УВ А9 конечно же отличается от акаевских УВ, в истоках входного каскада нет ГСТ, токовое зеркало нагружено на резисторы,нет электронных фильтров по питанию в непосредственной близости от УВ, нет конденсатора между базами транзистров выходного каскада УВ, смещение задается двумя последовательно включенными диодами, хотя может это и в плюс...

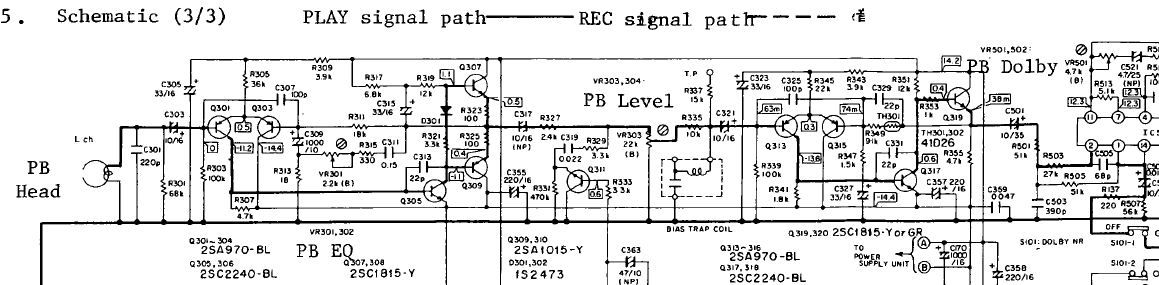

В аттаче УВ GX-R99.

[bishbosh]

СТ-A9 модель 84г. В с-мануале дата "декабрь 1983г"
УВ GX9 - в свою очередь модифицированная/упрощенная версия УВ GX-F91/F71/R99, которые появились на рынке раньше чем А9.
УВ А9 конечно же отличается от акаевских УВ, в истоках входного каскада нет ГСТ, токовое зеркало нагружено на резисторы,нет электронных фильтров по питанию в непосредственной близости от УВ, нет конденсатора между базами транзистров выходного каскада УВ, смещение задается двумя последовательно включенными диодами, хотя может это и в плюс...
В аттаче УВ GX-R99.

Абсолютно классическая схема на двух дифкаскадах, известная с 60-х годов. Еще скажите, что акай придумал дифкаскад...

[Ремонт-NIK]

что акай придумал дифкаскад...

Ну что вы!
Пионер (Pioneer) придумал!

---------- Добавлено в 02:06 ---------- Предыдущее сообщение в 02:04 ----------

Offтопик:
bishbosh, вы вообще с хумором как?

[Alex Nikitin]

Абсолютно классическая схема на двух дифкаскадах, известная с 60-х годов.

Самое раннее применение подобной схемы в серийных кассетных деках, мне известное - Sony TC-K777, 1980 год.

Алексей

[Partagas]

Интересно, у CT-A1 какой УВ, не диффкаскад? Пытался схему найти, но не вышло.

[-vu-]

Интересно, у CT-A1 какой УВ, не диффкаскад? Пытался схему найти, но не вышло.

Поищите Phase Linear 7000, то самое, что и CT-A1.

[Budkomes]

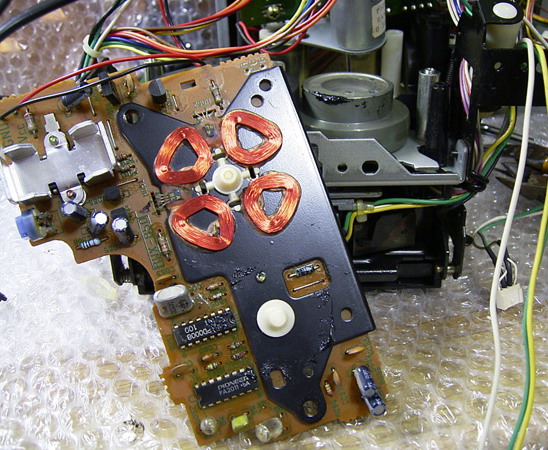

А не подскажите, какая у вас там на копстане, транзисторная сборка стоит(которая на обмотки работает)?Или быть может я ошибся?Может подскажите что то популярное и доступное из современных(желательно недорогое), сборок для электронных двигателей?
Может подскажите популярные датчики хола, для копстанов такого вида?

[Partagas]

А не подскажите, какая у вас там на копстане, транзисторная сборка стоит(которая на обмотки работает)

Посмотрите схему, я его ещё не разбирал, очередь не дошла.

Offтопик:
Думаю будет самым лучшим моим магнитофоном, если ешё чего нибудь вкусного не куплю

[3dnow]

Входной дифкаскад на ПТ ещё применялся в Yamaha TC-1000-1978г., Kenwood KX-2060-1979г., Sansui SC-77-1980г. (с обходом Dolby!), Aurex/Toshiba PC-X88AD-1981г., Akai GX-F95-1981, GX-F91/71-1982 и т.д. А в Yamaha K-1a-1979/80г. применён "комбинированный псевдодифкаскад" ПТ+БТ.
Как видно, Pioneer тут не в лидерах.

[Phlanger]

вот такой открывал в прошлом году



Размеры как у Маяка-203, а вес чуть ли не больше. Внутри стальное шасси как у ТПС-58. Правильная вещь.
