Изменения в проигрывателе DENON DCD 3000 выполненные на данный момент:


1. Источник питания.

Стандартная схема и ее ПП модернизирована по принципу раздельного питания для каждого канала и отдельного питания для усилителя головных телефонов. Все каналы ИП реализованы по схеме на M5230 Используются независимые трансформаторы для каждого канала. Стоковый трансформатор оставлен для питания цифровой части, его обмотка с отводом +-22В для питания ушного усилителя.
Разведена новая печатная плата

Новый источник питания в сборе

2. Доработана аудиоплаты.

Плпта ЦАП и его выхлопом так же претерпела доработки. Естественно заменены ОУ на OPA627 в переходных панельках (фото пока нет)

Заменены резисторы на philips 0,01% и конденсаторы на wima 2.5% так же заменены выходные электролиты на пленку.

3. SPDIF
При длительном прослушивании выявил некоторую особенность, в режиме CD качество подаваемого материала все же выше, чем по SPDIF. Провел исследования. Проанализировав схему не трудно догадаться, что аналоговая часть и цифровая, до микросхемы ЦФ включительно - общая для режимов CD и SPDIF, следовательно отличия нужно искать в том, что подается на ЦФ через цифровой мультиплексор режима работы, со стороны процессора SONY и SPDIF приемника YAMAHA. Та и другая микросхема формируют мастерклок и сопутствующие сигналы, при чем сонька генерирует фиксированный c опорой на внешнем кварце, для режима 44,1 кГц - 16.9344 MHz (формат CD 384Fs), спдиф ресивер же синтезирует мастерклок в зависимости от цифрового аудиопотока - 12.288 MHz, 16.9344 MHz и 18.432 MHz для частот дискретизации 32 KHz, 44.1 KHz и 48KHz соответственно. Внешний кварц ему нужен только, как генератор эталонной частоты, чтобы правильно определить частоту семплирования по спдиф, сам же мастер клок формируется на интегрированном в микросхему генераторе с VCO на внешней RC цепочке. Сравнив частоты этих микросхем, оказалось, что ямаха имеет значительно бОльший фазовый шум, что выливается в некорректную работу цифрового фильтра.
Режим CD Режим spdif на ресивере YAMAHA

Вывод- требует замены довольно древний приемник SPDIF YM3623. Выбор пал на чип BB DIR9001 обеспечивающий формирование мастерклока в нужном диапазоне, с фазовым шумом в районе 40-60 пс. Твик должен проходить с наименьшим вмешательством в базовую плату. Разработана пин ту пин совместимая со стоковым приемником переходная плата, на борту которой организована вся сопутствующая обвязка. Про режимы работы и реализацию обвязки DIR9001 углубляться не буду, скажу только, что в целом, модуль полностью имитируется работу прежней микросхемы, и весь функционал управления(определение частоты дискретизации и вывод на дисплей, кнопки селетора работы, мониторинг ошибок в линии spdif) проигрывателя не изменился.


Ну и положительное влияние уменьшившегося фазового шума мастерклока -
YM3623 DIR9001


Можно сказать, что после данной доработки, режим работы через SPDIF вышел по искажениям на уровень режима CD.

[Dima.g]

У DSP CXD2515 имеется всё, чтобы после неё выкинуть всю байду и поставить любой ЦАП.

Вот и я о том же.Просится туда нормально собранный ЦАП.

[demon_rt]

Просится туда нормально собранный ЦАП

Ваши предложения и их преимущества.

[Dima.g]

Предложений(конструкций Цапов) на сайте много.Преимущество :нормальное питание,такт и полностью обвязка будет реализовываться в встраиваемом цапе.Но это конечно самый затратный вариант.Я до такого варианта пока не дошёл.

[demon_rt]

Преимущество :нормальное питание,такт и полностью обвязка будет реализовываться в встраиваемом цапе.

Я пока заметил проблемы с питанием. На счет клока, там все в порядке. Обвязка ЦАПа и сам ЦАП это на вкус и цвет. Мне нравится как играют мультибитники и в частности PCM1702.

---------- Сообщение добавлено 21.01.2016 в 10.05 ---------- Предыдущее сообщение было 20.01.2016 в 12.13 ----------

Первый этап улучшения питания закончен.

[demon_rt]

Немного повозился с модулем усилителя для наушников на всем известном AD8397 и понял причину возникновения искажений, у меня на termal pad-е ОУ висел радиатор, но оказывается его нужно было еще и заземлить, т.е.termal pad в большинстве случаев распаивается на земляную площадку. После доработки на всех уровнях громкости искажения в спектре отсутствуют.

[demon_rt]

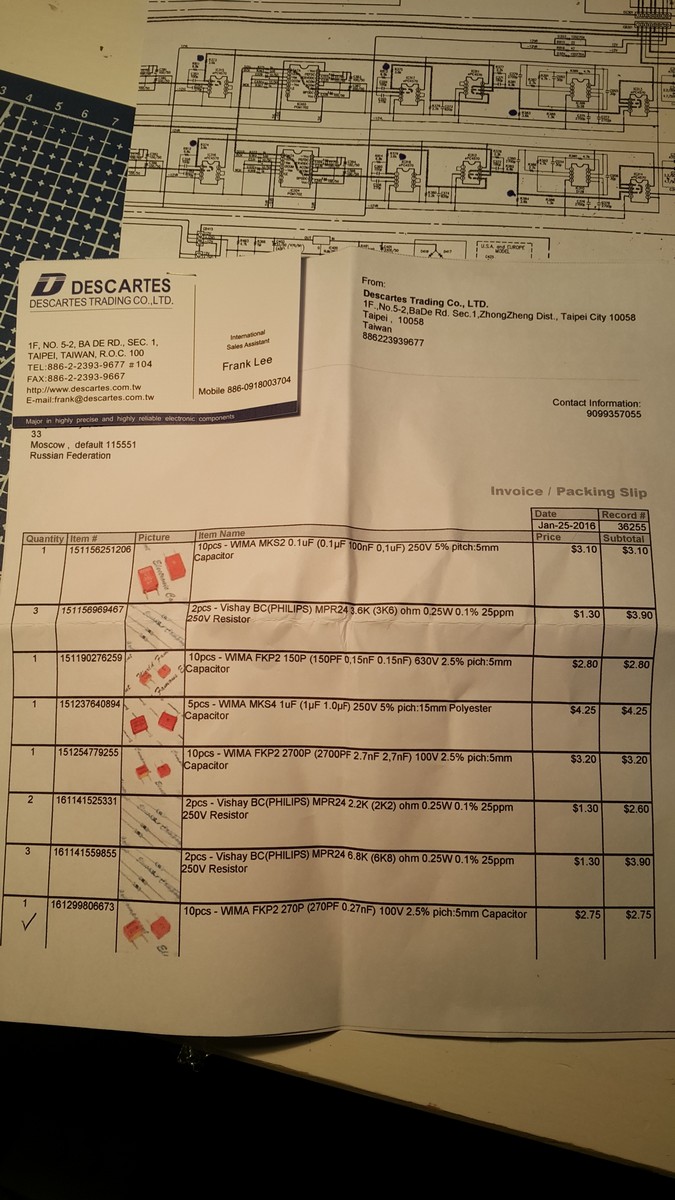

Пришли комплектующие для финальной доводки. Резисторы Philips 0.1% и конденсаторы WIMA 2.5%. Цены конечно с нынешним курсом не гуманные.

[EDDiE]

Пришли комплектующие для финальной доводки. Резисторы Philips 0.1% и конденсаторы WIMA 2.5%.

Толку-то от Резисторы Philips 0.1%, если на выходе стоит тихий ужас. Да и сама схема не очень.

[demon_rt]

Толку-то от Резисторы Philips 0.1%, если на выходе стоит тихий ужас. Да и сама схема не очень.

резисторы 0,1% и конденсаторы подбираются парно по емкости, ставится именно в плечи дифференциального усилителя, чтобы обеспечить максимальное подавление синфазной помехи, и уменьшить интермодуляционные искажения. После диф усилителя хоть 5% можно влепить.

[коста]

Что то я не пойму смысла замены родного фольгового пропилена (голубенькие такие) на фольговую виму.

[Dima.g]

Мне тоже кажется,не то лечим от чего болеем.

[EDDiE]

резисторы 0,1% и конденсаторы подбираются парно по емкости, ставится именно в плечи дифференциального усилителя, чтобы обеспечить максимальное подавление синфазной помехи, и уменьшить интермодуляционные искажения. После диф усилителя хоть 5% можно влепить.

Поясню: эл-литы + бутерброд и не понятно фильтр чего на выходе

[demon_rt]

Что то я не пойму смысла замены родного фольгового пропилена (голубенькие такие) на фольговую виму

Допуск у родных синеньких (больше смахивает на зелененький) +-5% У WIMa +-2,5% итого получаем меньший разброс, результат - ДОУ работает в более сбалансированном режиме.
Думаете почему борьба за допуски и TKE идет...Чем дороже аппаратура те качественные компоненты там запаяны (хотя не всегда это правило работает).
Имеются конденсаторы и +-1% но больно дороговаты.

---------- Сообщение добавлено 19.21 ---------- Предыдущее сообщение было 19.16 ----------

эл-литы + бутерброд

Чем вас электролиты смущают?

и не понятно фильтр чего на выходе

фильтр как фильтр активного типа, по искажениям, конечно уступает обычным RC, но по крутизне спада, выигрывает.

[EDDiE]

Чем вас электролиты смущают?

Качеством звука.

[Pest]

Качеством звука.

Смотря где. Если в звуковой полосе емкостное электролита пренебрежимо мало по сравнению с нагрузкой (R в ФНЧ) - то и влиять не должен.

[коста]

Допуск у родных синеньких (больше смахивает на зелененький) +-5% У WIMa +-2,5% итого получаем меньший разброс, результат - ДОУ работает в более сбалансированном режиме.
Думаете почему борьба за допуски и TKE идет...Чем дороже аппаратура те качественные компоненты там запаяны (хотя не всегда это правило работает).
Имеются конденсаторы и +-1% но больно дороговаты.

Есть измерительная аппаратура,где это правило вполне подходит.Может ещё в фонокоректорах в коррекции.

[demon_rt]

Смотря где. Если в звуковой полосе емкостное электролита пренебрежимо мало по сравнению с нагрузкой (R в ФНЧ) - то и влиять не должен.

Полностью согласен. Неполярные пленочные в самый раз, можно заменить электролиты на них если найдется с соответствующей емкостью. А ставить перемычку не стал бы, если это не балансный выход.

---------- Сообщение добавлено 23.16 ---------- Предыдущее сообщение было 23.05 ----------

Есть измерительная аппаратура,где это правило вполне подходит.Может ещё в фонокоректорах в коррекции.

Измерительное и инструментальное оборудование это отдельный пласт в электронике. Сравнтвать его с ширпотребом мягко говоря не корректно. Там другие цели и требования. Из чего вытекает и цена. В современных ПП подобных приборов количество слоев доходит до 16 и более, чтобы при нынешней степени интеграции достич требуемых параметров.

---------- Сообщение добавлено 10.02.2016 в 16.31 ---------- Предыдущее сообщение было 09.02.2016 в 23.16 ----------

Мне интересно, зачем производитель ставит такие большие элктролиты на выходе (тысячи мкФ) если для звукового диапазона достаточно 10 - 20 мкФ без ущерба низам. Еще и шунтирует их парочкой пленочных. Может кто поведает тайну схемотехники ??

[Pest]

Ну шунтировать пленкой это по мне фетиш какой-то. Кого волнует что там на совсем ВЧ будет делаться. Да и даже в таком ключе пленка не особо эффективна. А вот то, что емкости ставят много это вполне оправдано из соображений снижения емкостного сопротивления до пренебрежимо малых величин на ЗЧ.

[demon_rt]

из соображений снижения емкостного сопротивления до пренебрежимо малых величин на ЗЧ

АЧХ на конденсаторе 10 мкФ. Спад начинается в районе 5 Гц. А дальше мы просто не слышим..

А если поставить 20 то завала на низах практически не будет. И смысл ставить такие банкаи? Или я чего то не понимаю?

[Pest]

А если поставить 20 то завала на низах практически не будет. И смысл ставить такие банкаи?

В принципе если прикинуть емкостное сопротивление на низшей частоте для 20 мкф, то не сказать что оно пренебрежимо мало. Плюс наверное запас на потерю емкости при старении.

[demon_rt]

В принципе если прикинуть емкостное сопротивление на низшей частоте для 20 мкф, то не сказать что оно пренебрежимо мало.

Мало для чего? Для эхоакустики на подводной лодке? У меня полоса у наушников от 5 Гц, АС вообще все что ниже 10 -20 гц режет. А на 20 мкФ все что выше пару герц пройдет без ослабления. И смысл стремиться к нулевому сопротивлению на 1 герце, если даже человеческое ухо колебание в пару герц не способно уловить?
