В этой теме предлагаю делиться опытом применения, выкладывать фото, задавать вопросы по Регулятору громкости Никитина с ДУ моей реализации.

26.09.11 Готова новая версия аттенюатора с 7-ю реле. Условное название Att7.
Вся информация в прикрепленном руководстве пользователя (Att7_Manual.pdf).

11.01.15 Обновил документацию - привел в соответствие с функционалом текущей версии прошивки 3.4.
Документация для версии 3.3 >>тут<<
Документация для версии 3.4 >>тут<<

FAQ (будет пополняться по мере необходимости)

Q1 - R13 и R26 на схеме регулятора по 10 ком? Они небыли впаяны...
A1 - Номинал этих нагрузочных резисторов зависит от входного сопротивления усилителя и рассчитывается по формуле Rн = 10*Rвх/(Rвх-10), где Rвх - входное сопротивление усилителя в килоомах. Например, при Rвх=47кОм, Rн=10*47/(47-10) = 12.7кОм. Можно округлить до 13кОм.

Q2 - Непонятно, что значит энкодер "с кнопкой"?
A2 - "с кнопкой" - в энкодер встроена кнопка с нормально разомкнутым контактом, без фиксации. Другими словами у энкодера есть два дополнительных вывода, которые замыкаются при нажатии на вал. Их можно использовать по своему усмотрению. Например, подключить вместо кнопки “Power” или “Mute”.

Q3 - Для регулировки громкости и переключения входов нужен один или два энкодера?
A3 - Можно использовать как два отдельных энкодера, так и один общий.
Общий энкодер должен быть со встроенной кнопкой, которая подключается вместо кнопки “Input+“. При этом при вращении энкодера без нажатия на вал, будет меняться громкость. Нажали вал и вращаем, удерживая нажатым – меняется номер входа.

Q4 - -63db это наименьший показатель или каким то способом можно еще занизить? Все-таки маловато -63
A4 – если при ослаблении регулятора громкости в 63дБ, музыка играет недостаточно тихо, необходимо использовать Att7, максимальное ослабление которого 99дБ.
Второй вариант - использовать Att6 в режиме "шаг 2дб, 6 реле". Контроллер поддерживает такой режим начиная с версии 3.1. Максимальное ослабление составит 98дБ.

Q5 - Какой ток потребляет Ваше устройство?
А5 - Около 110мА. Подробнее здесь.

Q6 - Появилась надобность в софт старте. Подскажите какое реле подойдёт и куда цеплять?
А6 - Ответ здесь

Q7 - Где глянуть, как прошить контролер?
А7 - Руководство по перепрошивке здесь. Видеоролик процесса здесь. (записан Александром chagoo )

Q8 - Нужно ли шунтировать диодами обмотки реле софтстарта, подключаемые к выходам ON1-ON3?
А8 - Не нужно. Диоды гашения противо ЭДС встроены в ULN2003.

Q9 - Вопрос по поводу опции гальваноразвязки в аттенюаторе Att7. Что это?
А9 - Ответ здесь.

Q10 - А есть возможность подключения регулятора тембра?
А10 - Да, контроллер позволяет управлять регулятором тембра Матюшкина. Подробности здесь.

Q11 - Какую максимальную нагрузку могут держать выходы для реле софстарта?
А11 - Около 200мА на один выход. Подробнее здесь.

Q12 - Проблема у меня следующая: в какие-то моменты регулятор (Att7, режим Мастер) начинает постоянно щёлкать реле, как из пулемёта строчит.
А11 - Ответ здесь.

[свернуть]

Максим.

[antecom]

Просто хотел показать, как может выглядеть ОЛЕД дисплей, так, для разнообразия.

Неплохо. Но и явных преимуществ перед семисегментниками не вижу.

Девайс совершенен.

Спасибо.

Профилактическое "прощелкивание" всех реле при каждом включении может снизить риск образования пленки, поскольку сульфид серебра очень мягкий, как гипс.

"Застаиваться", потенциально может только реле звена -64дБ, т.к. тише этого уровня слушают редко и это звено почти всегда выключено. При выключении питания контроллер устанавливает минимальный уровень громкости и реле этого звена (и ряда других) переключается. Остальные переключатся в процессе регулировки громкости.

[Pitterson]

А можно реализовать в данном аттенюаторе такое перещелкивание при включении или при нажатии на определенную кнопку?Лучше второе.

[forever_student]

...Но и явных преимуществ перед семисегментниками не вижу...

Offтопик:
Преимуществ вообще графического дисплея перед семисегментным, или именно в этой реализации?

[hunmn]

Неплохо. Но и явных преимуществ перед семисегментниками не вижу.

А по-моему очень красиво. В этом регуляторе вообще никакой дисплей кроме 2х-3х разрядного цифрового не нужен, все остальное украшательство. Но по сложности реализации олед или любой простенький графический модуль даже проще светодиодного. Уж если заботится о красоте и экстравагантности, то лучше ставить старые советские газоразрядные ИН

[s3tup]

Идея! Можно большой такой стрелочник прикрутить - у МК обычно есть шим/цап выходы

Для ламповых - http://www.ebay.co.uk/itm/Vintage-US...item51bc18d754

[hunmn]

Идея! Можно большой такой стрелочник прикрутить - у МК обычно есть шим/цап выходы

Можно много чего придумать, но на мой взгляд все это смотрится не слишком хорошо. Я думаю, что для двухканального регулятора лучшее решение это обычный моторизованный резистор, он будет двигаться при использовании пульта управления и будет сразу видно положение регулятора, индикатор вообще не понадобится, а подключение резистора и мотора к контроллеру этого проекта очень просто. Сам резистор может быть довольно низкого качества.

[antecom]

А можно реализовать в данном аттенюаторе такое перещелкивание при включении или при нажатии на определенную кнопку? Лучше второе.

При изменении громкости с -64дБ на -63дБ (а также обратном переходе) перещелкиваются все 7 реле. Делать для этого отдельную кнопку считаю излишним.

Преимуществ вообще графического дисплея перед семисегментным, или именно в этой реализации?

Имел ввиду внешний вид дисплея на выложенных фото в режиме отображения громкости в сравнении с семисегментниками.

Идея! Можно большой такой стрелочник прикрутить - у МК обычно есть шим/цап выходы

Оригинально.
Можно и без ШИМ прикрутить - переключить на индикацию в виде светодиодной линейки из 16-ти светодиодов и просуммировать все выходы на светодиоды через резисторы. Собственно резисторы можно использовать штатные, через которые подключены семисегментники.

[Pitterson]

В версии с 99 шагами это будет -99 и -98?

[antecom]

В версии с 99 шагами это будет -99 и -98?

Нет, будет как я написал выше c -64дБ на -63дБ.
При индикации в виде положительного числа в диапазоне 0...99 это переход с 35 на 36.

[DJBI]

Сообщение для некоторых оппонентов данного регулятора громкости, связанные с якобы раздражающем звуком щёлканья реле в регуляторе. Если постоянно крутить регулятор во все стороны регулировки, то видимо через какое-то время это будет неприятно. Предлагаю следующий способ, опробованный на практике: делаете прямоугольную коробочку без дна из подручных материалов (пластмасса, орг. стекло, дюраль, жесть, тонкая сталь, медный лист и т.п.) по размерам чуть больше, чем сама плата с реле регулятора громкости. Внутреннюю поверхность можно оклеить тонким слоем фетра, войлока и т.п. При установке этого экрана (если из металла, то добавляется электрическое экранирование от внешних наводок) щёлканья реле практически совсем не слышно. Самый простой вариант изготовления из жести консервной банки, она паяется очень хорошо, и служит прекрасным экраном от наводок.

[Magnum_45]

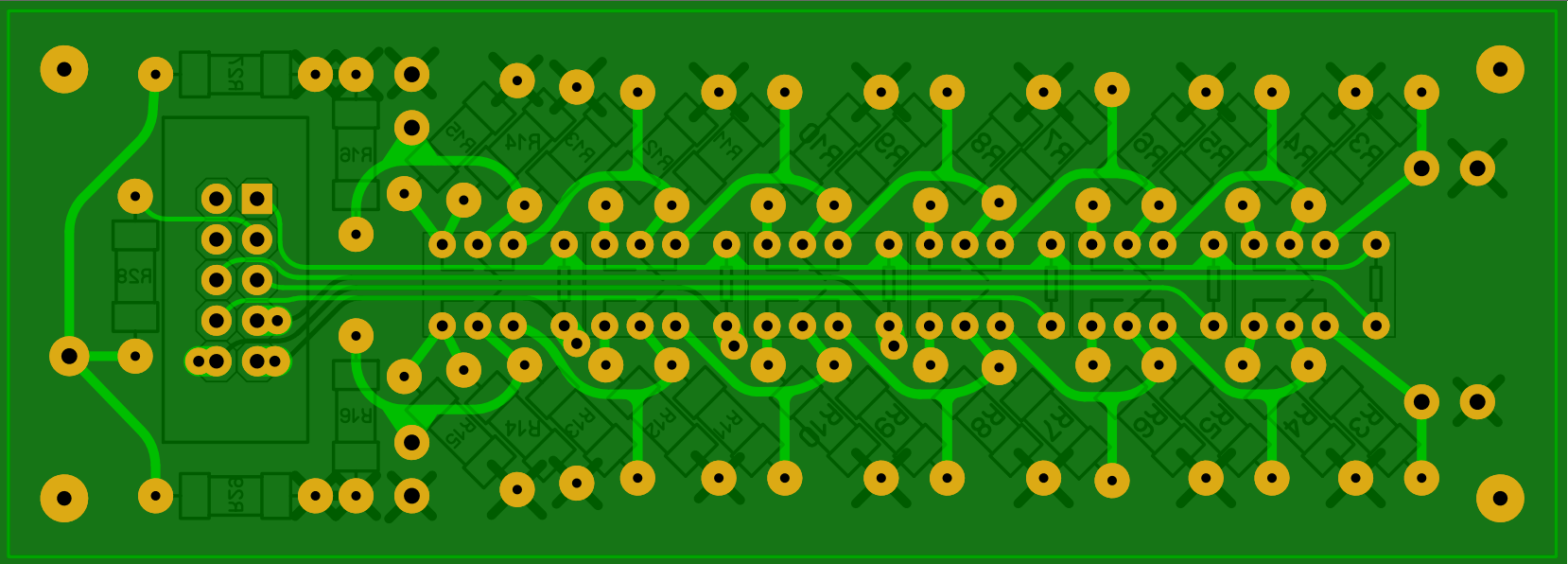

Добрый день всем. Вот нарисовал печатку для атт-6, только на выводных резисторах, а в остальном плата повторяет оригинальную версию. Если кому потребуется такая плата для самостоятельного изготовления, то с разрешения автора конструкции могу выложить сюда, а пока только фото, как будет выглядеть это дело.

Плату помогал разрабатывать antecom за что ему отдельная благодарность.


З.Ы. В сборке еще не проверил, но на днях отчитаюсь))).

[antecom]

Если кому потребуется такая плата для самостоятельного изготовления, то с разрешения автора конструкции могу выложить сюда

Я, естественно, не против.
"Помогал разрабатывать" - это слишком громко сказано.

[Magnum_45]

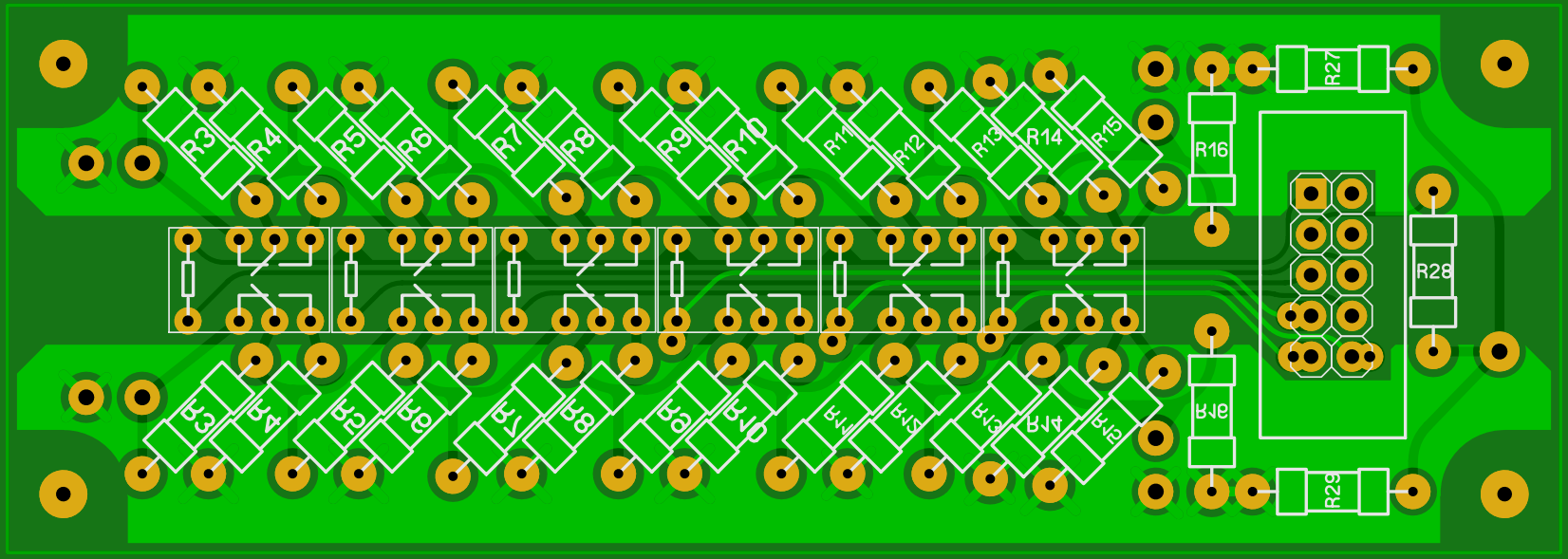

Ну, громко или нет. А все же помогли дельным советом, сам я бы не додумался так резики поставить. В общем, как и обещал, выкладываю платку и фото собранного атт. Хотел сделать пародию на маску, но не совсем хорошо вышло, ну да ладно и так сойдет, главное работает)).


ATT-6.rar

[Deniss]

Возможно, это уже сделано, я всю ветку не читал. Для уменьшения бессмысленного щелкания реле должны переключаться не сразу, а через какое-то время после изменения кода (например, .5 с). Тогда, в случае резкого поворота ручки реле не будут беситься, пытаясь схавать все промежуточные коды, а сработают на последний код, когда ручка перестанет крутиться. Это, понятно дело, только для энкодера - для кнопочной регулировки бессмысленно.

[dekko]

а сработают на последний код

а плавного изменения громкости не будет? скачкообразно?

[Pitterson]

а плавного изменения громкости не будет? скачкообразно?

Будет установлено выбранное положение.Просто промежуточные щелчки не слышно.Поддерживаю, хорошая идея.

[dekko]

Pitterson, дык я ж про что, ручку крутишь-громкость не меняется, остановился- рывком увеличилась/уменьшилась? Как определить, на каком уровне остановиться?

[Deniss]

Если ручку крутишь медленно и плавно, то громкость будет меняться соответственно. Если пьяный гость на тусе крутанет со всей дури, то громкость полюбому плавно не будет - она изменится за ту же долю секунды, которая потребуются жаждущему продолжения банкета, чтобы повернуть рукоять. Но в этот интервал поместится много бессмысленного треска реле. Тут главное подобрать задержку. Может, не 0.5, а 0.2, опытным путем.

[Pitterson]

Pitterson, дык я ж про что, ручку крутишь-громкость не меняется, остановился- рывком увеличилась/уменьшилась? Как определить, на каком уровне остановиться?

Смена громкости через установленное время, время выбирается в настройках.Думаю 1сек достаточно.

[Deniss]

Pitterson, Ну вот, значит, я думал в правильную сторону! Говорю же, не читал всю ветку, ибо объемна зело.
