    По умолчанию Усилитель Prophetmaster Audio MCA-100

    Нажмите на изображение для увеличения.

Название:	IMG_0305.jpg
Просмотров:	3695
Размер:	2.24 Мб
ID:	410609

    Этот УМ является третьей модификацией бюджетного усилителя, который был создан по просьбе моего друга, под его проект восьмиканального УМ для построения четырехполосной активной АС. Не знаю, будет ли продолжение в виде 8-ми канального аппарата в одном корпусе (друг остыл к многополосному усилению, как мне кажется), но вариант стерео получился интересный. Для создания данного образца был сначала заказан корпус на Али, а потом, чисто под него, разведена плата. В данном случае это необходимое условие, потому что весь усилитель (кроме силового трансформатора, сетевых фильтров, БП для РГ ATT-6 и селектора входов Максима Волобуева ATT-6) интегрирован на основной плате. На ней выпрямитель, электролиты и шунты фильтра питания, оптронная защита АС с реле, два канала усилителя, селектор входов (разведен на плате, а РГ ставится вторым этажом). Корпус был выбран такой: https://aliexpress.ru/item/327927612...65d94aa68d3AQX - симпатичный, но оказался стальным. Алюминий только лицевая панель - между отверстиями под терминалы АС нужно делать пропилы, по идее. Но я поленился (Сейчас они уже сделаны) Да и некогда было: заканчивал сборку перед самым началом Выставки РосХайЭнд 2021, на который хотел взять его с собой. Из комплектации корпуса не подходят разъемы RCA - у них гайка внутри, а нужны с гайкой снаружи, да и качество этих гнез RCA так себе. Акустические терминалы тоже "не айс", но их оставил.

    Нажмите на изображение для увеличения.

Название:	IMG_0207.JPG
Просмотров:	5012
Размер:	4.57 Мб
ID:	410611 Нажмите на изображение для увеличения.

Название:	IMG_0226.jpg
Просмотров:	4566
Размер:	2.35 Мб
ID:	410612 Нажмите на изображение для увеличения.

Название:	IMG_0216.jpg
Просмотров:	4504
Размер:	2.42 Мб
ID:	410613 Нажмите на изображение для увеличения.

Название:	IMG_0209.JPG
Просмотров:	3777
Размер:	3.85 Мб
ID:	410614 Нажмите на изображение для увеличения.

Название:	IMG_0223.jpg
Просмотров:	4246
Размер:	2.27 Мб
ID:	410616

    Основная особенность УМ - отсутствие проводов в сигнальных цепях и короткий путь сигнала от входа до выхода. Как видно из фотографий - плата одевается прямо на входные и выходные терминалы.

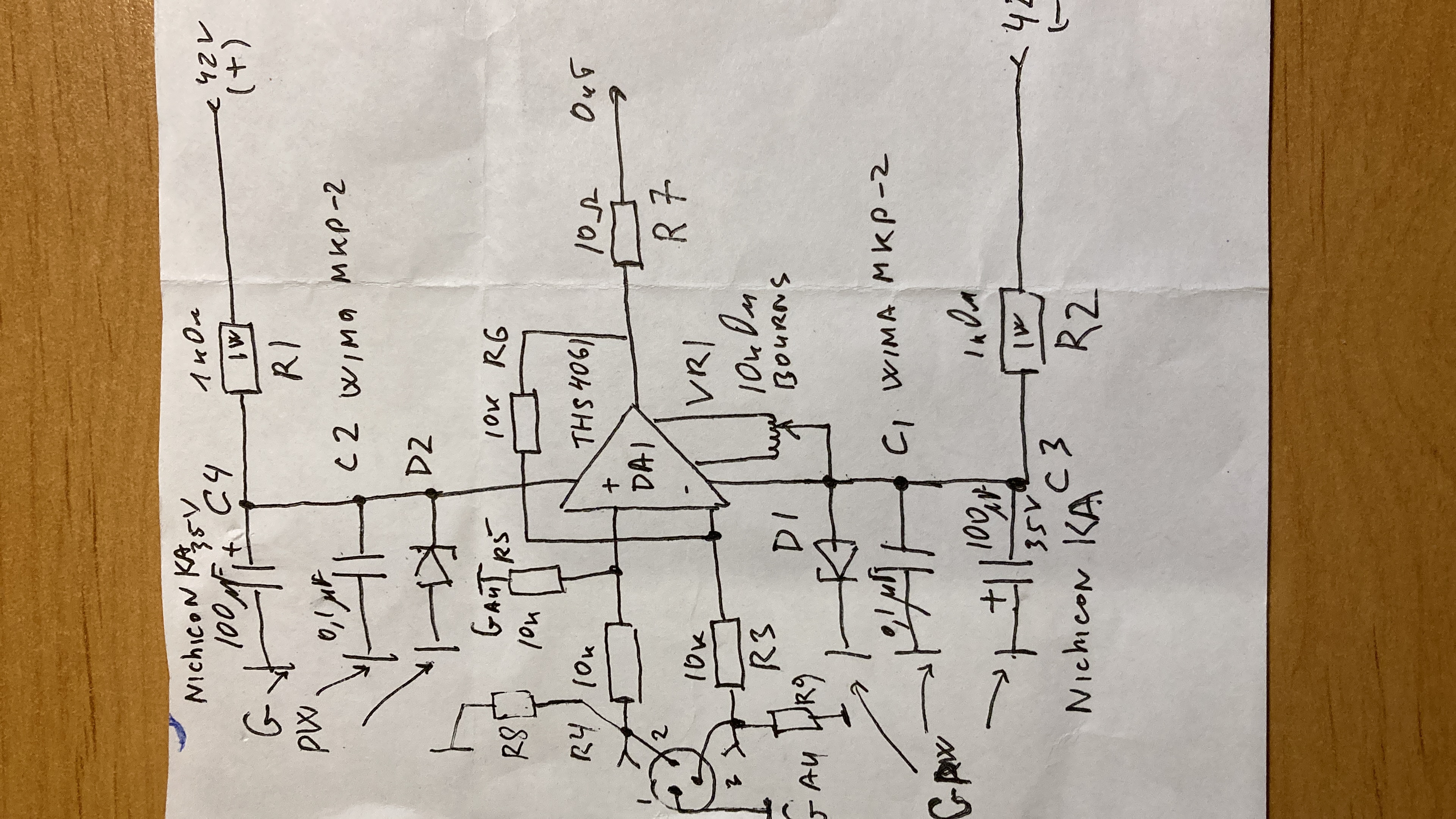

    Нажмите на изображение для увеличения.

Название:	MCA-100lSchc.jpg
Просмотров:	13196
Размер:	298.1 Кб
ID:	412074 Нажмите на изображение для увеличения.

Название:	ACPower.jpg
Просмотров:	5809
Размер:	233.3 Кб
ID:	411365

    Схема усилителя очень простая - ОУ с плавающим питанием и обычная двойка на выходе. В оконечном каскаде две пары Санкенов. Все. Однако он играет и очень неплохо, поэтому решил поделиться разработкой - могу заказать платы для желающих собрать самостоятельно. Плат всего две - сам усилитель и БП для РГ Antecom с встроенными сетевыми фильтрами от помех, от постоянного напряжения в сети, а также реле софтстарта, которое тоже управляется от контроллера Максима Волобуева. Можно использовать вариант от Максима - на его плате БП тоже все необходимое есть. Полный бюджет усилителя (с корпусом и комплектом АТТ-6 с ДУ от Максима Волобуева) получился около 40000 руб, но это на платах Резонит (с медью 105 мкм) с очень хорошей оригинальной комплектацией из магазинов Терра Электроника и Промэлектроника: ОУ - AD843, резисторы Wishay, Firstronics, TE-connectivity, реле Finder, Shcrack, Fujitsu, электролиты Hitachi Aic, Nichicon KA, KZ Muse, PW, FW, транзисторы Toshiba и Sanken, тор 450 Вт от Аудиоинструмент, пленочные конденсаторы Wima MKP и т.д. Катушка на выходе намотана моножилой 1 мм в лаковой изоляции, 12 витков на оправке диаметром 6 мм.

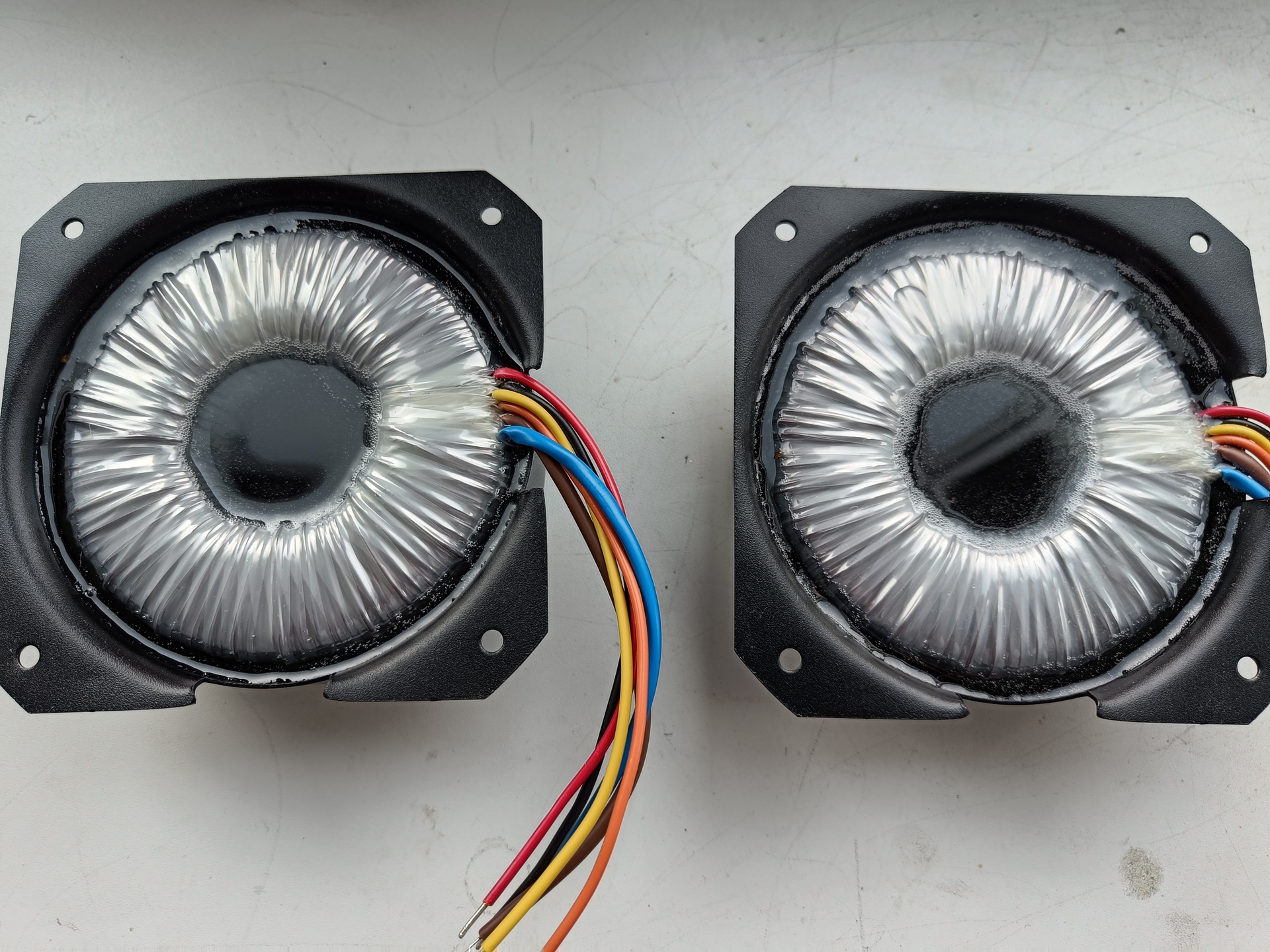

    С Али - корпус с акустическими терминалами, гнезда RCA с родиевым покрытием и стальной экран для тора. Есть одна трудность при повторении сего девайса: так как выходные транзисторы стоят на плате вертикально, то для сопряжения их с радиатором охлаждения нужно дополнительно изготавливать П-образную медную пластину, "ноги" которой входят между транзисторами, а "крыша" притягивается к радиатору. В принципе, из меди толщиной до 2 мм её можно сделать дома, если есть тиски и молоток Нашел фото усилителя второй версии (с одной парой Санкенов на выходе), где хорошо видно эту пластину, как раз из меди 2 мм толщиной:

    Нажмите на изображение для увеличения.

Название:	IMG_0061.JPG
Просмотров:	5031
Размер:	4.67 Мб
ID:	410608

    Усилитель имеет только один подстроечник - ток покоя. Нужно выставить 70-80 мА на пару и если все остальное верно собрано из исправных деталей, то аппарат сразу работает. Время задержки подключения АС задают R8 и C2. При указанных номиналах задержка составляет 5-6 сек.
    Спектры снимал Александр (And$er) только с первой версии и были выявлены искажения на 1 кГц около 0.001%, у этой версии должны быть меньше. Сделаем измерения попозже. Сам я смог посмотреть несколько параметров:
    - выходная мощность - 70 Вт\4 Ом и 40 Вт\8 Ом
    - коэффициент демпфирования - 500 (4 Ом)
    - полоса пропускания - 0 Гц - 2.5 МГц
    - скорость нарастания выходного напряжения - около 150 В\мкс
    - отношение сигнал\шум - более 110 дБ
    - вес 12.5 кг

    На плате усилителя, в цепи питания оконечных каскадов, установлено электролитов 48800 мкФ

    Несколько прямоугольных сигналов с осциллографа (сняты с готового усилителя - сигнал подавался на вход RCA и снимался с выходных терминалов, то есть, все фильтры и РГ включены в путь сигнала):

    1. Меандр 1 кГц: Нажмите на изображение для увеличения.

Название:	IMG_0465.JPG
Просмотров:	3179
Размер:	6.05 Мб
ID:	411743
    2. Меандр 20 кГц: Нажмите на изображение для увеличения.

Название:	IMG_0464.JPG
Просмотров:	3056
Размер:	5.92 Мб
ID:	411741
    3. Меандр 100 кГц Нажмите на изображение для увеличения.

Название:	IMG_0463.JPG
Просмотров:	2967
Размер:	5.97 Мб
ID:	411742
    4. Ограничение сигнала: Нажмите на изображение для увеличения.

Название:	IMG_0304.jpg
Просмотров:	3256
Размер:	2.62 Мб
ID:	410606

    Ограничение симметричное, но не очень красивое - следствие плавающего питания. Кстати, если убрать плавающее питание (это легко реализуется прямо на этой плате - не устанавливать R11, R12 и стабилитроны посадить на землю), то получится усилитель меньшей мощности, но с более красивыми осциллограммами. Если оставить питание ОУ +\- 18 В, то получится быстродействующий усилитель мощностью 30 Вт\4 Ом. Можно снизить питание оконечного каскада и увеличить ток покоя - до 1 А точно, термостабильность у усилителя хорошая. Чтобы загнать его в чистый класс А, нужно медную пластину согнуть из меди 2.5 мм, я думаю, или сделать цельный фрезерованный радиатор на заказ нужной формы. Только тогда придется делать пропилы под винты крепления транзисторов, чтобы радиатор можно было одеть сверху на вставленные в транзисторы винты крепления, на которых уже висят изолирующие прокладки. Иначе, очень сложно будет собрать всю эту конструкцию. Из-за того, что я между транзисторами добавил 4 низкоимпедансных электролита по 2200 мкФ, и так сложно надеть и держать гайки, когда прикручиваешь транзисторы к пластине, а если будет еще и радиатор сразу, то подлезть будет еще сложнее. Можно сначала прикрутить транзисторы к пластине, а потом впаять их - как вариант. Немножко помощнее паяльник понадобится.

    Собранный в указанном выше корпусе аппарат выглядит так:

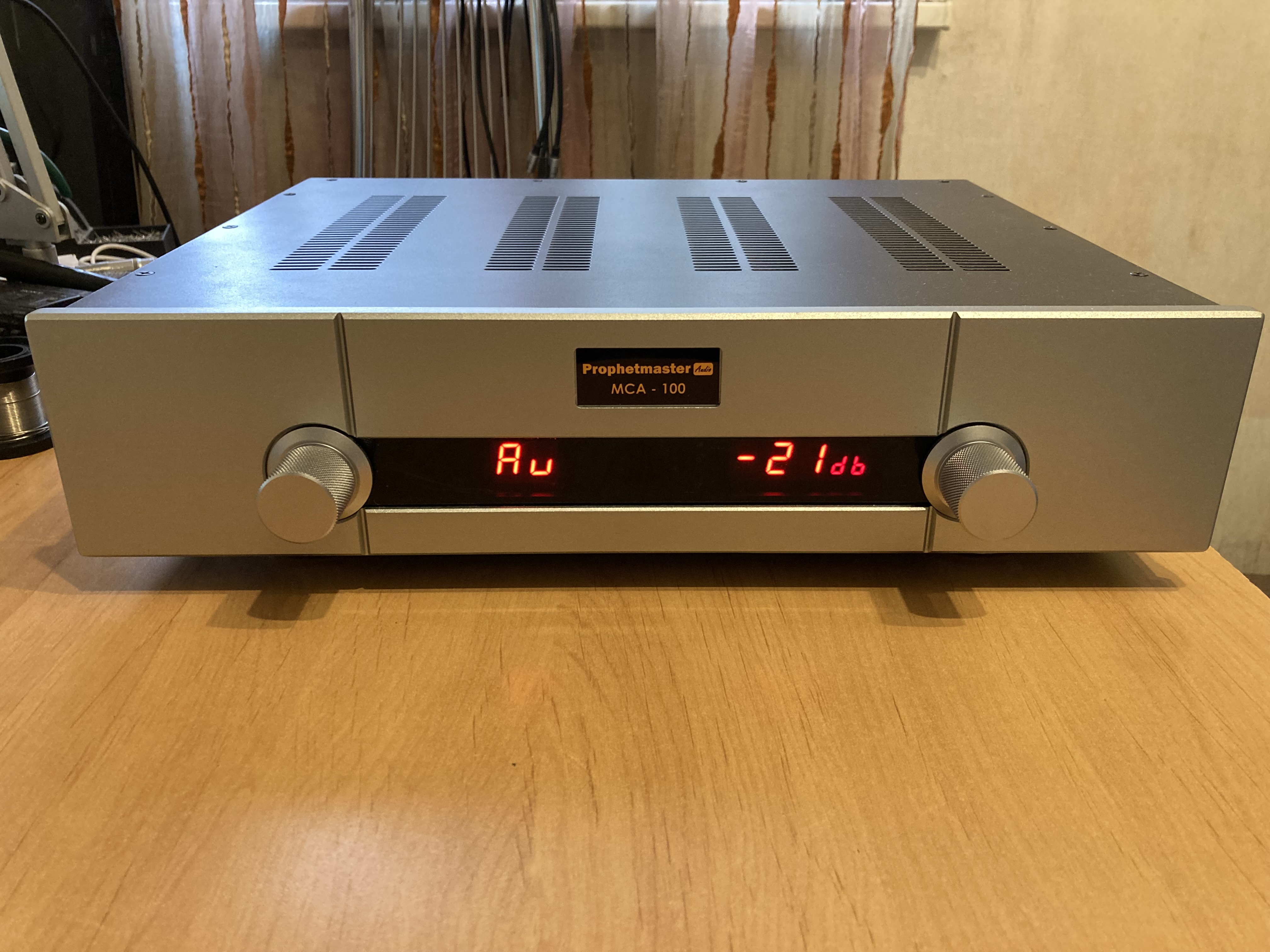

    Нажмите на изображение для увеличения.

Название:	IMG_0256.JPG
Просмотров:	3347
Размер:	3.90 Мб

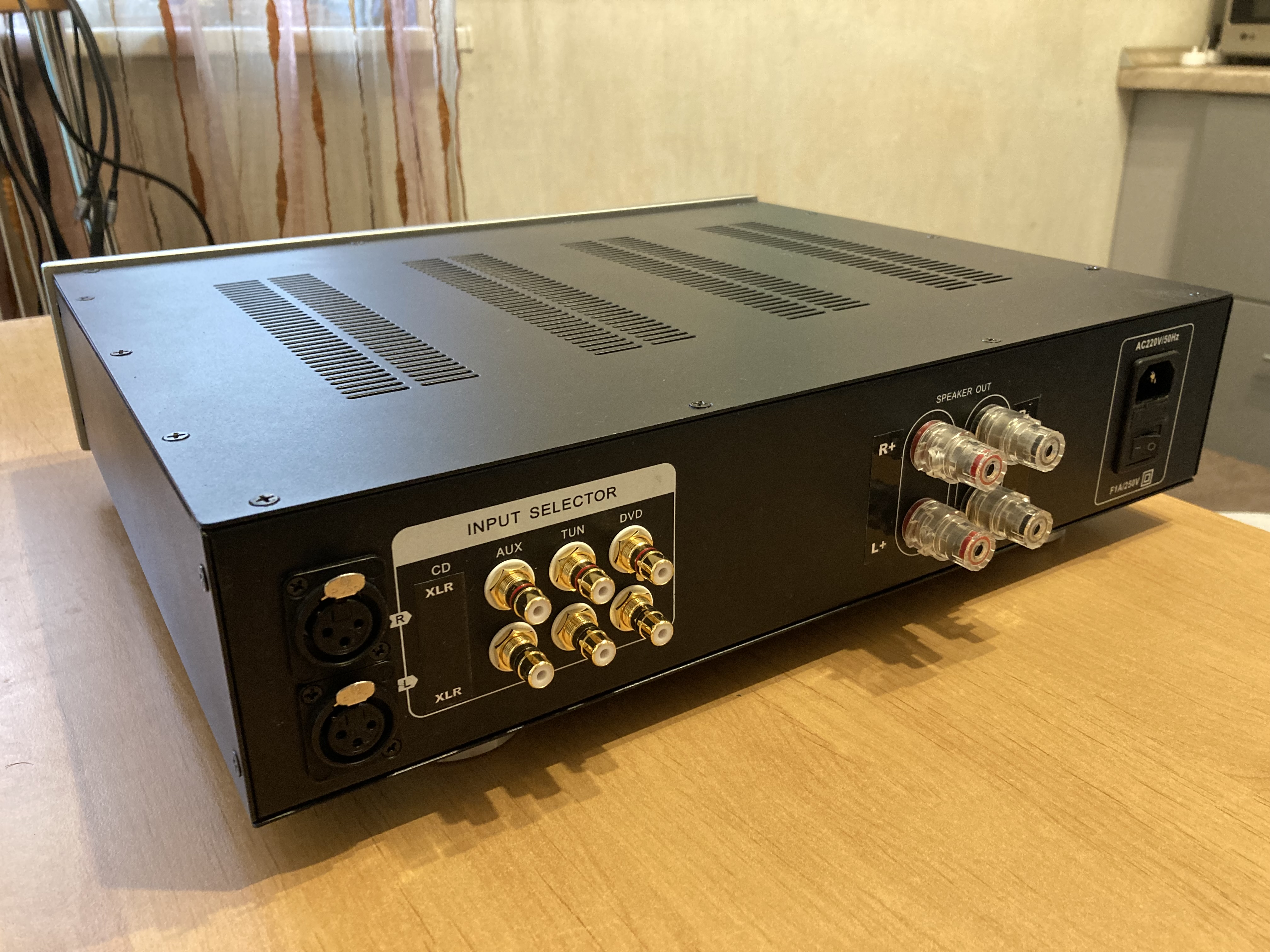

ID:	410617Нажмите на изображение для увеличения.

Название:	IMG_0252.JPG
Просмотров:	5023
Размер:	5.07 Мб
ID:	410618

    В дизайне корпуса две ручки, поэтому установлено два энкодера с кнопкой. Левому отдано включение усилителя и выбор входа (их 4 шт.), а правому - регулировка громкости и режим Mute.

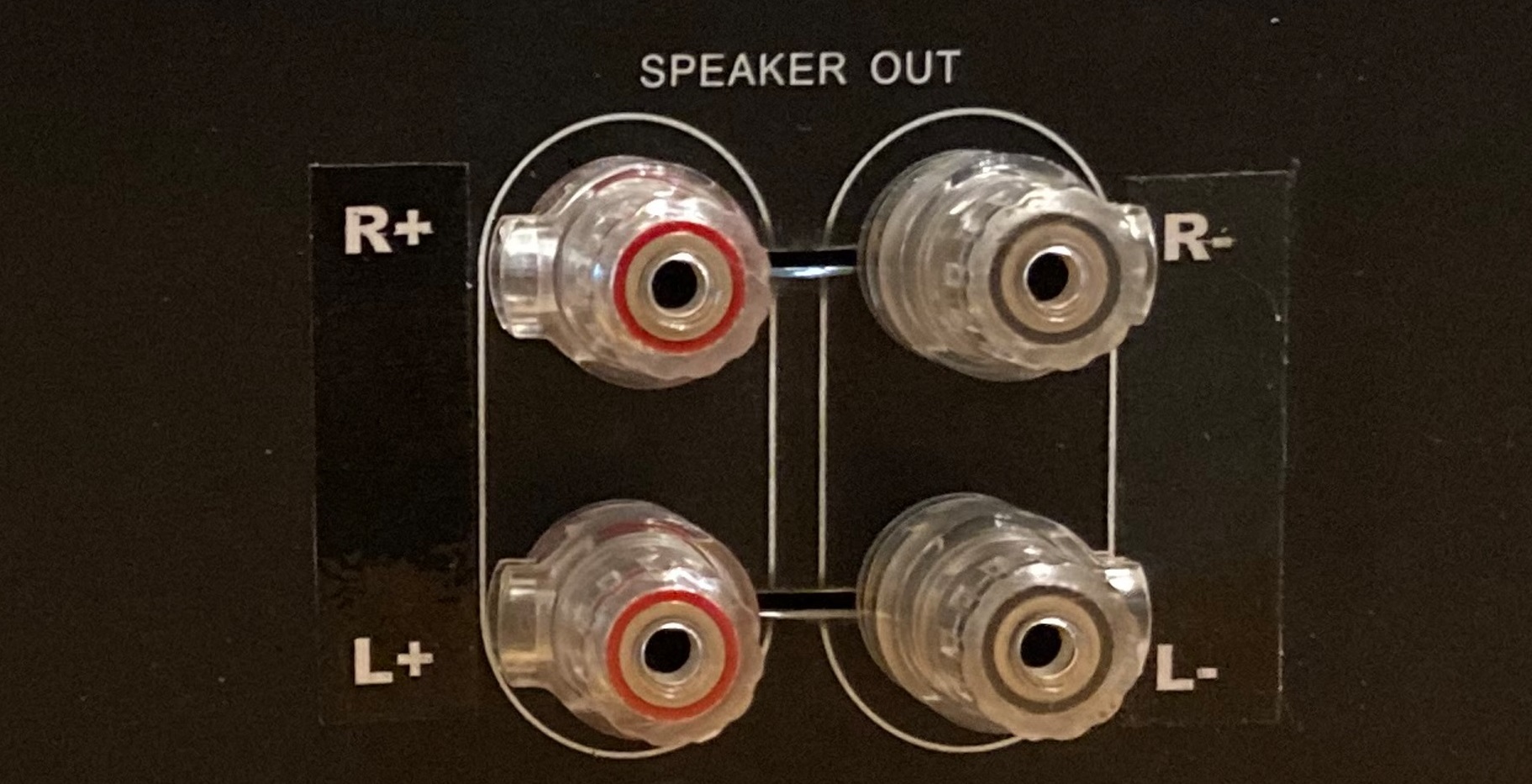

    Есть один нюанс на тыловой панели: обозначения акустических терминалов не соответствуют фактическому положению клемм - можно переделать тыловую панель или сделать свои надписи. А можно оставить так, если не мешает

    В общем, если кому нужны платы, то пишите тут или в личку, тему в толкучке создал.


    Видео с Выставки: https://zen.yandex.ru/video/watch/61...4cff1017239084 Играет этот усилитель с немецкой акустикой Fischer&Fischer
    Вложения Вложения
    Последний раз редактировалось Konkere; 07.06.2022 в 22:30.
    http://www.vegalab.ru/forum/signaturepics/sigpic1808_2.gif

  2. #1261
    Завсегдатай Аватар для MAXIM_A
    Регистрация
    13.11.2007
    Адрес
    МО Салтыковка
    Возраст
    76
    Сообщений
    12,129

    По умолчанию Re: Усилитель Prophetmaster Audio MCA-100

    Цитата Сообщение от msgkras Посмотреть сообщение
    Пришли Nichikon FW 10000x50В, измерил ESR на частоте 100кГц = 0,008 Ом. Для сравнения у Hitachi HP3 = 0,017 Ом, т.е. в 2 раза выше.
    Сфоткай....снизу

  3. #1262
    Завсегдатай Аватар для msgkras
    Регистрация
    18.05.2006
    Сообщений
    1,863

    По умолчанию Re: Усилитель Prophetmaster Audio MCA-100

    Цитата Сообщение от MAXIM_A Посмотреть сообщение
    Сфоткай....снизу

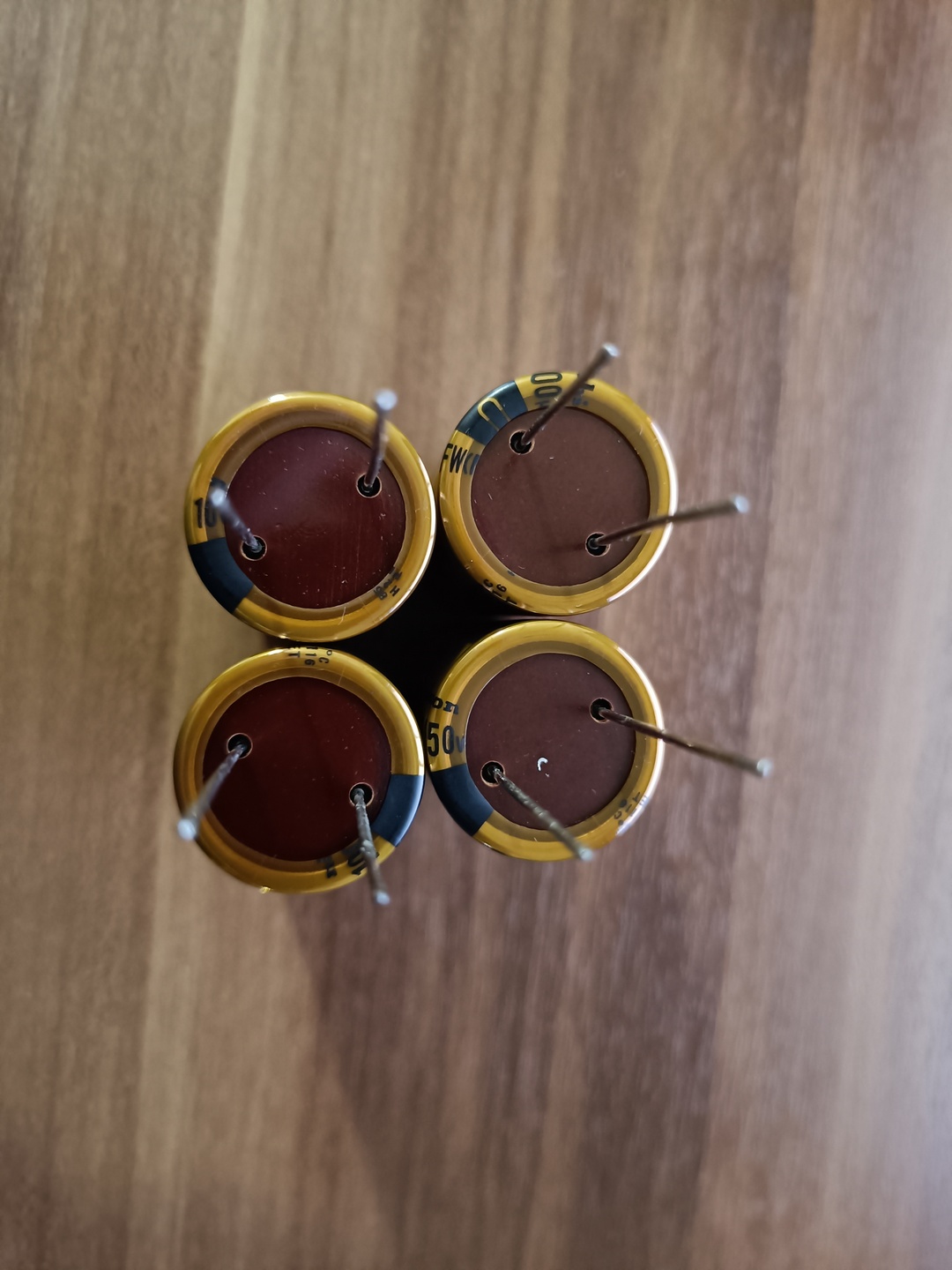

    Нажмите на изображение для увеличения.

Название:	IMG20221017224348.jpg
Просмотров:	205
Размер:	271.8 Кб
ID:	426766
    Acer Aspire V > ATDAC-12E > DH Labs Air Matrix > Yes-3U/4-SAB/5 > Analysis-Plus Oval 12 > Nostalgia
    Raptor By > Supra EFF-IX > УМЗЧ Л.Зуева > Chord Odyssey 2 > Nostalgia 3

  4. #1263
    Частый гость Аватар для cshiuka
    Регистрация
    28.01.2021
    Адрес
    Кубань
    Возраст
    58
    Сообщений
    238

    По умолчанию Re: Усилитель Prophetmaster Audio MCA-100

    Китай? Похоже, как у Андрея Константиновича...

  5. #1264
    Ветеран
    Автор темы
    Аватар для Prophetmaster
    Регистрация
    23.08.2005
    Адрес
    Москва
    Возраст
    54
    Сообщений
    3,590

    По умолчанию Re: Усилитель Prophetmaster Audio MCA-100

    Цитата Сообщение от cshiuka Посмотреть сообщение
    Китай? Похоже, как у Андрея Константиновича...
    У оригинальных тоже так.
    http://www.vegalab.ru/forum/signaturepics/sigpic1808_2.gif

  6. #1265
    Завсегдатай Аватар для msgkras
    Регистрация
    18.05.2006
    Сообщений
    1,863

    По умолчанию Re: Усилитель Prophetmaster Audio MCA-100

    Цитата Сообщение от cshiuka Посмотреть сообщение
    А откуда пришли?
    Из Китая, но по дорогим ценам, по измерениям оригинальные.
    Acer Aspire V > ATDAC-12E > DH Labs Air Matrix > Yes-3U/4-SAB/5 > Analysis-Plus Oval 12 > Nostalgia
    Raptor By > Supra EFF-IX > УМЗЧ Л.Зуева > Chord Odyssey 2 > Nostalgia 3

  7. #1266
    Частый гость Аватар для cshiuka
    Регистрация
    28.01.2021
    Адрес
    Кубань
    Возраст
    58
    Сообщений
    238

    По умолчанию Re: Усилитель Prophetmaster Audio MCA-100

    Цитата Сообщение от Prophetmaster Посмотреть сообщение
    только очень дорого
    Олег, а какая цена нормальная на AD843?

    ---------- Сообщение добавлено 10:00 ---------- Предыдущее сообщение было 09:37 ----------

    Цитата Сообщение от Prophetmaster Посмотреть сообщение
    У оригинальных тоже так.
    Получается, как в даташите, но только для больших емкостей.

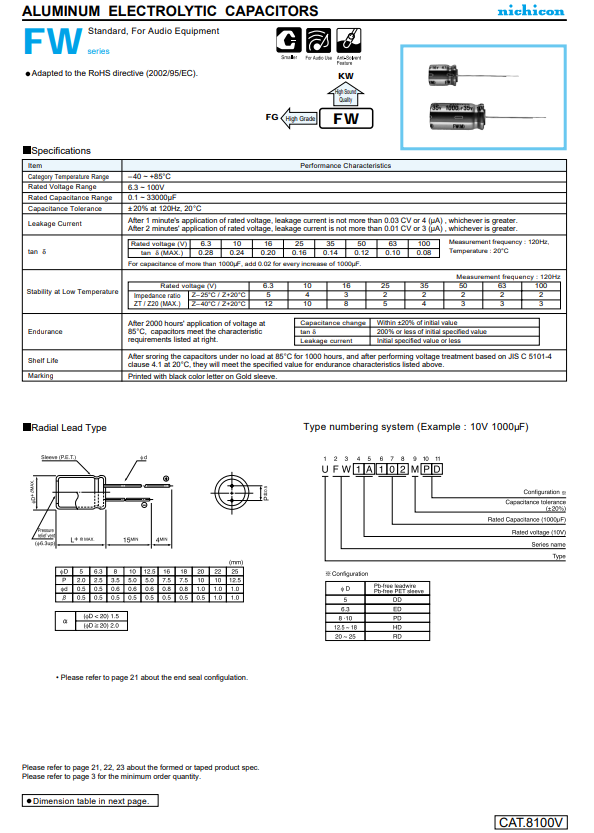

    Нажмите на изображение для увеличения.

Название:	FW.png
Просмотров:	90
Размер:	90.2 Кб
ID:	426773

  8. #1267
    Ветеран
    Автор темы
    Аватар для Prophetmaster
    Регистрация
    23.08.2005
    Адрес
    Москва
    Возраст
    54
    Сообщений
    3,590

    По умолчанию Re: Усилитель Prophetmaster Audio MCA-100

    Цитата Сообщение от cshiuka Посмотреть сообщение
    Олег, а какая цена нормальная на AD843?
    В Элитане меньше 3000 руб можно взять, если юрлицо.
    http://www.vegalab.ru/forum/signaturepics/sigpic1808_2.gif

  9. #1268
    Частый гость Аватар для cshiuka
    Регистрация
    28.01.2021
    Адрес
    Кубань
    Возраст
    58
    Сообщений
    238

    По умолчанию Re: Усилитель Prophetmaster Audio MCA-100

    Цитата Сообщение от Prophetmaster Посмотреть сообщение
    В Элитане
    Да, в ЧиД дешевле

  10. #1269
    Ветеран
    Автор темы
    Аватар для Prophetmaster
    Регистрация
    23.08.2005
    Адрес
    Москва
    Возраст
    54
    Сообщений
    3,590

    По умолчанию Re: Усилитель Prophetmaster Audio MCA-100

    Цитата Сообщение от cshiuka Посмотреть сообщение
    Да, в ЧиД дешевле
    Оригиналы там были недавно по 5000 руб. Сейчас появились по 500 руб - я не знаю, что это. https://www.chipdip.ru/product/ad843jnz-2
    http://www.vegalab.ru/forum/signaturepics/sigpic1808_2.gif

  11. #1270
    Завсегдатай Аватар для aganext
    Регистрация
    18.06.2012
    Адрес
    г. Обнинск
    Возраст
    59
    Сообщений
    2,100

    По умолчанию Re: Усилитель Prophetmaster Audio MCA-100

    Цитата Сообщение от cshiuka Посмотреть сообщение
    Да, в ЧиД дешевле

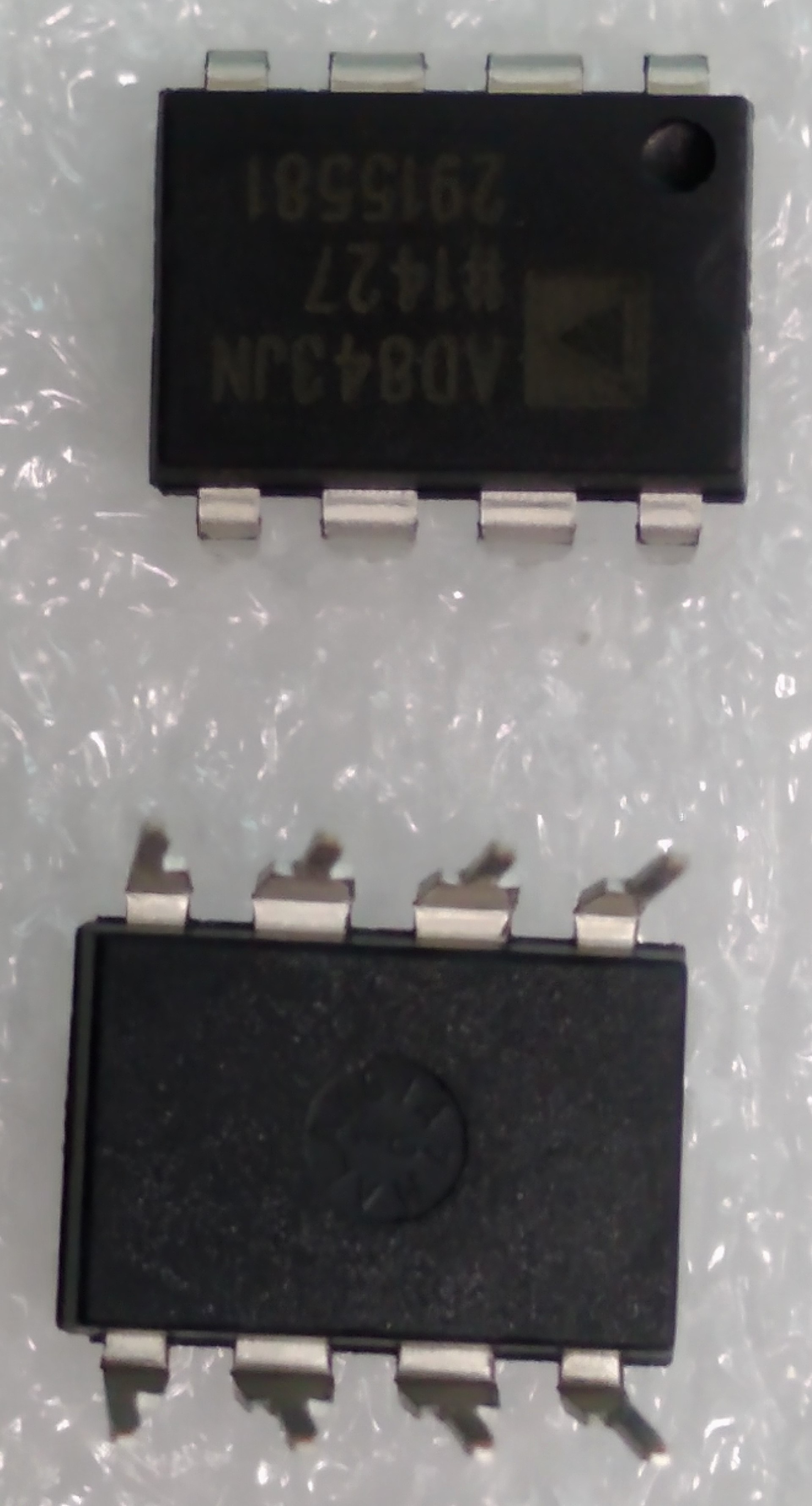

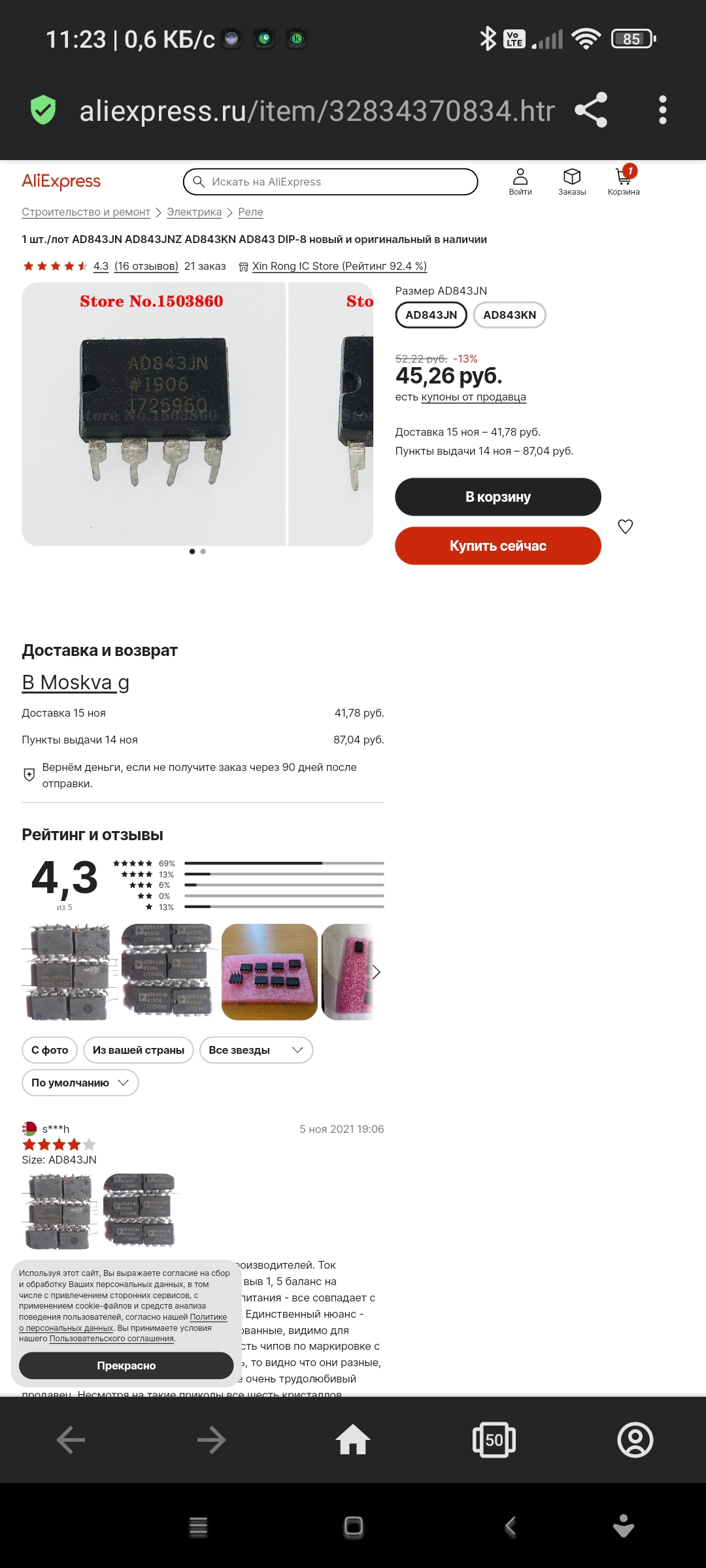

    Нажмите на изображение для увеличения.
