Расчет песочных часов - II

[Yauhen]

Продолжать тему «песочных часов" и дальнейшего развития программы BassPort предлагаю здесь.

Выкладываю новую версию 0.6beta (см. вложение).
По результатам макетирования портов сделаны выводы и пересмотрены подходы к их проектированию. Перечитайте, пожалуйста, файл Выводы по проблеме.doc, он почти наполовину переписан.

Новое в версии 0.6:
– изменен диапазон и шаг множителей функции для портов с криволинейной образующей
– в блоке "Граничные значения" максимальная скорость воздуха в порте привязана к его конфигурации (прежде за максимальное значение принимались универсальные 25 м/с)
– скорость воздушного потока, превышающая предельно допустимую для данного вида порта, теперь в результатах расчёта отображается красным цветом; приводящая к шумам на расстояниях 0,2...1 м – пурпурным; а ниже порога заметности – цветом текста по умолчанию (как правило, чёрным).

-----------------------------------------
28.04.2010

Готова новая версия программы

Что нового:
– возможность ввода данных и работы в дюймовой системе
– калькулятор настройки ФИ по известному объёму ящика и размерам порта (портов)
– печать на принтерах/плоттерах любых форматов, какие только поддерживаются этими устройствами
– цветные индикаторы максимальной скорости воздуха в горловине и на выходе
– графики скоростей воздушного потока в горловине и на выходе порта
– нормальная встроенная хелп-система.

-----------------------------------------
Обновление от 07.12.2010

Сделан вывод рисунка порта (шаблона) в файл формата DXF.
Файл можно импортировать практически в любую программу векторной графики и при желании вывести на печать из неё.
Импорт проверялся в CorelDRAW! и AutoCAD.


Желающие приобрести, прошу обращаться в личку.
Стоимость 450 рублей.
Программа высылается на указанный вами е-мейл после оплаты.

-----------------------------------------
Обновление от 23.03.2014

Добавлена шкала турбулентности для лучшей визуализации воздушного потока в порте.
Зеленые оттенки соответствуют ламинарному потоку, красные - турбулентность выше критической.
Более подробно обо всех изменениях здесь: http://www.shop.bassport.net/pages/bpm/adv_bpm.html
Стоимость новой версии 1000р.

-----------------------------------------
Во вложении:
Бесплатная версия Bassport Light 1.0 от 08.01.2011
Новое в сравнении с предыдущей версией (Bassport beta 0.6):
– изменен способ указания Xmax, теперь вводится то же значение, что и в паспорте динамика, то есть, сдвиг в одну сторону;
– уточнены граничные значения максимальной скорости воздуха в порте;
– улучшен алгоритм и несколько повышена скорость расчётов;
– в калькулятор добавлена возможность определения настройки фазоинвертора, если известны размеры порта и чистый объём ящика;
– максимальное количество портов увеличено до 1000, что в принципе даёт возможность рассчитывать панели акустического сопротивления.

-----------------------------------------
Бесплатная версия Bassport Light 1.1 от 09.12.2012
Новое в сравнении с предыдущей версией (Light 1.0):
– добавлен бокс для ввода площади диффузора, на случай, если она известна, а эффективный диаметр определить затруднительно;
– добавлена база по автозвуковым брендам, теперь можно попасть на нужный сайт, кликнув на названии бренда в базе;

Ссылка: http://www.bassport.net/sub_pages/sub1_1.php?in=Vegalab

Немного "ярковато", но закон жанра требует
Если страница отображается не совсем хорошо, переключите в браузере кодировку в "Windows-1251".

[Yauhen]

По поводу Alpine R1222D, какая мощность подводится к динамику?

Мощность тут как бы ни при чём, важно объёмное смещение и частота.

Yauhen, прошу прощения, мои посты оказываются практически оффтопом.
Когда просчитаю результаты, нужно будет просто перенести это в отдельную ветку.

Нет, идея интересная. Если что, можно продолжить в новой теме.
К чему-то подобному интуитивно пришли некоторые СПЛщики, делая небольшой ящик и разделяя поток на 4-8 труб, выходящих из него. Ну и, само собой, раструбы на концах.

[ViktKors]

Тогда, пожалуйста, рассчитайте порт на 30 Гц в ящике 45 л для сабвуфера Alpine R1222D с максимальным механическим ходом диффузора от пика до пика 65 мм. Очень интересно, что получится.


....Мощность тут как бы ни при чём, важно объёмное смещение и частота.

Ну конечно, понятно куда Вы клоните, при таких условиях обеспечить нормальную работу фазоинвертора весьма сложно, если не применять порты специальной формы.

Но я ведь про мощность тоже не просто так спрашивал.

Давайте посмотрим, что у нас получается.

Динамик:
fs 28 Hz
Vas 45 l
Qes 0.44
Qms 8.45
Sd 480 cm2

Корпус:
V 45 l
fb 30 Hz


Итак:
Случай 1. P = 1500 W

Отдача саба в открытом просторанстве с учетом баффла и прочего (SPL) на 30 Гц порядка 110 дБ
Соответствеющее объемное смещение 1800 cm3

Поскольку фазоинвертор имеет довольно высокую механическую добротность, скажем 5-10, это смещение делится неравномерно между динамиком и трубой фазоинвертора. Для трубы фазоинвертора в ~40% от площади динамика получается примерно так:

Максимальное смещение:
Xmax din ~ 9 mm (1500 W, 30 Hz, Sd 480 cm2)
Xmax fi ~ 9 cm (1500 W, 30 Hz, Sfi 200 cm2)

Максимальная скорость
Vmax din ~1.7 m/s
Vmax fi ~17 m/s

Я при такой скорости в свои ламинарные потоки не играю - щель ~2 мм.
Но если снизить требования по мощности до 500 W, то все становиться уже более-менее реально:


Случай 2. P = 500 W:
Максимальное смещение:
Xmax din ~ 5,3 mm (500 W, 30 Hz, Sd 480 cm2)
Xmax fi ~ 5,3 cm (500 W, 30 Hz, Sfi 200 cm2)

Максимальная скорость
Vmax din ~1 m/s
Vmax fi ~10 m/s

И щель для предотвращения турбулентности ~4mm,
если кто-то хочет, это даже можно реализовать, например в виде набора нескольких параллельных щелевых портов, хотя смотрится это, конечно, утопично.

А если мощность снизить еще втрое, то есть случай, который как правило и соответствует реальным режимам работы, то скорость в порте упадет до 5.8 m/s
и щелевой порт 0.7 х 280 cm построить уже реально.

Заметьте, это просто прямоугольный порт без раструбов, сглаживаний и прочего, который, тем не менее, не должен производить шума. Никто не мешает дополнить его всем вышеперечисленным. Моя оценка (чтоб не вдаваться в подробности почему, считаем, что ИМХО) - вполне можно увеличить область безтурбуленитой работы до втрое больших скоростей.

Итог: для данного дина, в домашнем сабвуфере, используя Ваши наработки, вполне приемлем щелевой порт 2 х 100 cm с длиной около метра.

Поймите, главное, что я хочу сказать: Порты круглой формы, прямоугольные и их крайний случай - щелевые, при прочих равных условиях, не равноценны с точки зрения шума. Чем меньше минимальный размер - тем лучше.
Количественный критерий - Vmax * d < 0.04 (по возможности) я тоже привел.

P.S. Я хотел бы обратить Ваше внимание на тот факт, что скорость потока в трубе фазоинвертора не определяется однозначно Xmax динамика.
Известно, что амплитуда хода диффузора на частоте резонанса гораздо меньше Xmax, в то время как амплитуда в трубе фазоинвертора и определяет основное объемное смещение. Соотношение объемных смещений диффузора и трубы фазоинвертора фактически определяется механической добротностью системы динамик-ящик-труба. Исходя из этого, а также зная объемное смещение соответствующее заданной SPL, вполне можно оценить скорость в трубе.

Собственно поэтому я и спрашивал о подводимой мощности.

[DECEMBER]

если без фанатизма подходить, то все выглядит так,
что типичные щелевые порты с щелью порядка 6-8 мм и достаточной площадью как раз и обеспечивают ламинарный поток воздуха ...

Прикинем. 8" - площадь около 220см2. Берём 20 процентов - 44см2. Имеем щель 0,8*55см... Чтоб не получить подпевающих плоскостей, придётся разбивать на несколько более узких...Чешем репу... Где-то подобное уже встречалось...

[kleksak]

Yauhen,здраствуити я хотчю приобрести новую версию BassPort но я пишу из Литвы как рсчитатса с денгами,прошу ответить если есть варианты.за ранее спасибо Вайдас

[Yauhen]

Здравствуйте. Ответил по почте.

[Yauhen]

Обновление от 07.12.2010.
Описание - в конце первого поста темы.

[Yauhen]

Новая бесплатная версия, Bassport Light 1.0 от 08.01.2011.
Выложил в первый пост темы.

[Юрий-Dos]

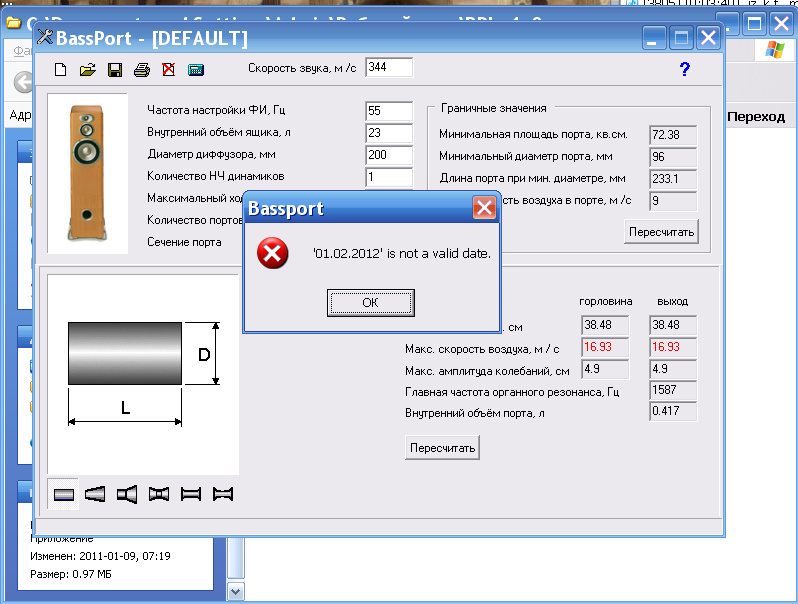

А это что за ошибка?

[Yauhen]

Спасибо.
Исправил. Скачайте заново и пробуйте.

[Юрий-Dos]

Yauhen, Вам спасибо за программу.

[StarIK]

Yauhen,

[Yauhen]

Ой-ё, чуть не забыл!
Недавно создал сайт, где буду выкладывать обновления программы, а также материалы на тему сабо- и портостроения.
Адрес такой: http://www.bassport.info

Заходите на досуге

[Alex]

И еше вопрос скорость звука для каждой головы должна быть одинаковой (такой как выставленна м/c 344).

Это зависит от из расположения - если одна расположена в Питере, на берегу, т..е на 0м (как известно, за уровень мирового океана принят уровень балтийского моря), то для нее надо принять 340м/с, а если вторая, ну к примеру рядом с Содомом и Гоморрой, на пляже Сдей-Бокек, то там (-440м) будет уже почти 350 м/с

[Юрий-Dos]

Дима1, 40,50мм=4,5см 4,5 см = 45 мм...и вообще с таким подходом делай ЗЯ.

[Дима1]

Это зависит от из расположения - если одна расположена в Питере, на берегу, т..е на 0м (как известно, за уровень мирового океана принят уровень балтийского моря), то для нее надо принять 340м/с, а если вторая, ну к примеру рядом с Содомом и Гоморрой, на пляже Сдей-Бокек, то там (-440м) будет уже почти 350 м/с
Ну да ладно я дтак понимаю это не столь важно.
А что-же делать с проблемой выше изложенной.

---------- Добавлено в 15:51 ---------- Предыдущее сообщение в 15:49 ----------

Дима1, 40,50мм=4,5см 4,5 см = 45 мм...и вообще с таким подходом делай ЗЯ.
Извините уже ночью считал голова совсем не думала.
ЗЯ не поидет чувствую с ним бассов в 18литрах вообще не будет.

[Alex]

ЗЯ не поидет чувствую с ним бассов в 18литрах вообще не будет.

"баССов" - ни в каких литрах не будет.

(кстати, для того-же динамика, в ФИ ящик обычно больше чем в ЗЯ).

А что-же делать с проблемой выше изложенной.

Не очень понятно с какой именно - с переводом миллиметров в сантиметры?

[Дима1]

-для одного 35гдн-1-4.
F настройки ФИ 30гц (если не ошибаюсь нужна именно такая для этих динов)
Внутриний объем ящика 18литров
диаметр диффузора 180мм
максимальный ход диффузора 10мм (если не ошибаюсь)
количество портов-1
сечение порта-круг
Сам ФИ обычная труба
диаметром 45,00 (4,5см)

В итоге длина ФИ получилось 257,38 мм.Вопрос получилась слишком длинная.Просто от передней до задней стенки у меня внутреннее растояние 21,5.ФИ расположен на лицевой панели.
А если частоту поднять до 35гц получается длинна 179,3мм это уже вроде нормально.Кстате скорость воздуха получилась м/с 35,19 это уже капут.
И как тогда делать оставлять с частотой 35гц (а подойдет ли она для этой головы???).

И еше вопрос скорость звука для каждой головы должна быть одинаковой (такой как выставленна м/c 344).

---------- Добавлено в 16:00 ---------- Предыдущее сообщение в 15:58 ----------

Цитата Сообщение от Дима1 Посмотреть сообщение
А что-же делать с проблемой выше изложенной.
Не очень понятно с какой именно - с переводом миллиметров в сантиметры?

Да не я же говорю это я затупил.
Проблемка в длине ФИ при настройки на 30гц(нужна ведь такая???).

---------- Добавлено в 16:08 ---------- Предыдущее сообщение в 16:00 ----------

"баССов" - ни в каких литрах не будет.

(кстати, для того-же динамика, в ФИ ящик обычно больше чем в ЗЯ).

В ЗЯ 18литров изначальный вариант я слышал басса нет.
В ФИ 18литров диаметром 4,5см длинной 130мм= 39гц я слышал басс был такой что у соседей стекла тряслись.Но проблема в сильном потоке скорости воздуха в ФИ.
Ну и настройка на 39гц вроде не то что нужно.

[EUGENE]

Привет
Что-то у меня не клеится
Я попробовал программу с такими параметрами
Частота настройки 30Гц
Внутр.объём 10л
Диам.дифф. 80мм
Макс. ход 3мм
Динамиков и портов по 1
Сечение круг
Получил
Цилиндр D=20. L=88,23
Конус d=20, alfa=4, L=316,29, D=64,23

Вопрос: конус и должен быть значительно длинее при одинаковых входных отверстиях ?

С уважением
ES

[Polyamyd]

Приветствую, скажите в чем отличия между платной и бесплатной версией программы BPL_1_0?

[Sergey]

А чем (или насколько) отличается версия Мастер от представленной в посте №1
