Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.
В связи с изменением правил размещения объявлений в разделе форума «Толкучка» ушла в небытие, достаточно большая часть технической информации по осциллографам Tektronix 24ххх и всему что с ними связано (не говоря об отзывах по результатам продаж). Т.к. постоянно получаю довольно много однотипных вопросов по этим приборам и что с ними связано, и из-за недостатка времени на полноценные ответы всем обращающимся, решил разместить здесь основную техническую информацию (параметры, работа, ремонт):
Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.
(коммерческие и прочие не связанные с техникой вопросы попрошу только в личку, дабы тема не была закрыта!
Технические вопросы и ответы приветствуются!)
«Историческая» справка:
Первые приборы аналоговой серии 24хх появились на рынке в 1983 году и выпускались до конца 90-х. Приборы были реальным прорывом в применении специализированных ИС высокой степени интеграции в осциллографии. Специально для широкополосных осциллографов был разработан комплект гибридных и полупроводниковых ИС в составе которого:
1.-входной усилитель 155-0235-хх ,
2.-сдвоенный усилитель доп.каналов 155-0238-00
3.-коммутатор каналов 155-0236-00
4.-развертка 155-0240-00 (дополнительная маркировка разбраковки U700 и U900)
5.-синхронизатор 155-0239-хх
6.-оконечный усилитель Х 155-0241-хх
7.-оконечный усилитель Y 155-0237-xx
8.-оконечный усилитель Z 155-0242-xx
9.-управление режимами отображения 155-0244-хх
10.- входные аттенюаторы. Выполнены по толстопленочной технологии в виде отдельных модулей, коммутация – поляризованные реле, на этапе производства используется лазерная подгонка элементов (также она широко используется и в других ИС).
*хх – в период выпуска было несколько модификаций
На разработку данного комплекта по разным источникам Тектроникс потратил от 7 до15 млн.USD. Основой ГИС является ПП кристалл, со степенью интеграции несколько тысяч активных элементов, расположенный на керамической подложке вместе c элементами внешней «обвязки» и элементами требующими подстройки (лазерной подгонки) на стадии производства. Керамическая подложка закреплена на корпусе-радиаторе вместе с которым и устанавливается в контактную панель.
Первоначально линейка приборов была анонсирована как 150МГц (модель 2445) и 300МГц (2465), в процессе развития серии появляются приборы 250МГц (2455А,2455В),350МГц (2465А, 2467), 400МГц (2465В, 2467В). Приборы 150МГц (2445В), переходят в 200 МГц (2445В), а приборы 250 МГц (2455А, 2455В) практически и не выпускаются. В семействе присутствуют приборы 2467х имеющие уникальную трубку с МКП (микроканальными пластинами). Также семейство обрастает вариантами исполнения (options - опциями):
основными
01 -4 1/2 разрядный автоматический вольтметр (DMM, True RMS AC Volt & Current)
05 – система измерения ТВ сигналов
06 – частотомер/таймер/триггер
09 - частотомер/таймер/триггер, 17бит анализатор
10 – интерфейс GPIB IEEE 488, для полуавтоматических измерительных систем
дополнительными (приведены выборочно)
11 – питание активных пробников (разъемы на задней панели)
22 – два дополнительных пробника в комплекте
1R-стоечный вариант
А1- евровилка, 220В/16А,50Гц
М5 – 2 года гарантия (ремонт) + 9 калибровок
Возможно было комплектование опциями под заказ (набор опций 2А,3А,4А – две, три, четыре опции из списка) или выбор уже стандартно укомплектованных приборов серии Special Edition (например 24ххCTS – 09,10,22; 24ххDMS -01,09,10,22; 24ххDVS- 01,05,09,10,22). Некоторые опции взаимоисключающие, одновременная их установка не возможна (например 09 и 11).
Т.к. в основе всего семейства лежит один и тот же комплект микросхем, то не существует кардинальных отличий и в конструкции приборов. При этом существовало довольно много модификаций отдельных узлов, но основной принцип распределения по узлам: основная плата осциллографическая, узел контроллера (процессора), узел передней панели, высоковольтный блок, блок питания сохранен во всем семействе, что позволяет в некоторых случаях использовать узлы даже из разных комплектов.
По техническим параметрам приборы полностью соответствуют и даже превосходят уровень выпускаемых сегодня аналоговых осциллографов. В значительной степени это объясняется применением специализированных ИС, разрабатывать которые по нынешним временам в связи с бурным развитием цифровой осциллографии не целесообразно (да и не рентабельно). По структуре прибор представляет собой классический двухканальный осциллограф Y1 и Y2 (2мВ/дел-5В/дел ), с двумя дополнительными каналами Y3 и Y4 (имеют только два коэффициента отклонения 0,1В/дел и 0.5В/дел) образованными из входов внешней синхронизации, две развертки А и В (с режимом задержанной развертки и двойной задержанной развертки), стандартно все модели имеют отображение знаковой информации на экране ЭЛТ и маркерные измерения. Характерным также является полное электронное управление всеми режимами работы прибора от микропроцессора, включая и плавные регулировки.
(продолжение следует https://forum.vegalab.ru/showthread....=1#post1403730 )
Во вложении ниже приведены данные с параметрами из каталогов
Каталог 2445/2465
Каталог 2445А/2455А/2465А/2467
Каталог 2445В/2455В/2465В/2467В
Tektronix 2445 2465 catalog black.pdf
Tektronix 2445A, 2465A catalog.pdf
Tektronix 2445B 2465B 2467B broshure.pdf
Ответить с цитированием
Сообщение от olegk
А при расчете больших шагов итераций, если расчетный шаг вылетает за допуск, то сразу выкидывается надпись LIMIT, хотя вполне могли бы установить предельно допустимое значение и сделать еще пару шагов. Этих проблем не наблюдалось на новых приборах (диапазон калибровок был статистически намного меньше лимитов калибровок), а для б/у приборов это стало актуально. Поэтому желательно все подстройки (усиления, смещения, разверток ..., кроме ВЧ коррекций) на плате А2 перед калибровкой устанавливать в среднее положение и калиброваться с чистой памятью и за несколько проходов.
А также в группу "потопленников". Cвой осцил покупал не у Анатолия, к сожалению понимаю только сейчас. Он был на праздниках, а когда ответил - я уже приобрел... Мне нужен был относительно срочно, настроить усилок. Обнаружил я своей покупкой генерацию на 80 МГц, естественно своим дедушкой С1-101 я её не видел
Однако, в процессе чтения начинает усиливаться паника. У людей мелкие косячки (я в общем не привередливый), на которые я может и не обращаю внимание, а выливается это в замену микросхем
Что же тогда с моим...
) ... или достаточно просто заменить? Можно ли в фильтре пластиковые Rifa заменить на К73-17 х 650 В, а также зашунтировать электролиты в БП ими же К73-17? Почему такая проблема с электролитами в А5. Это врожденный дефект из-за просчета конструкторов, проектировщиков или просто от старости? А может там сильные импульсные токи, которые не любят электролиты, из-за этого греются и взрываются? Мои "желтенькие капельки" надеюсь проживут долго?
.
, не забудьте.
Так и есть, длина линии не менее экрана, просто съехала.

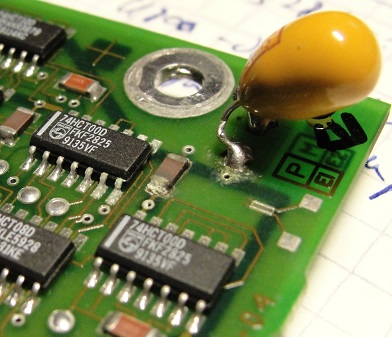

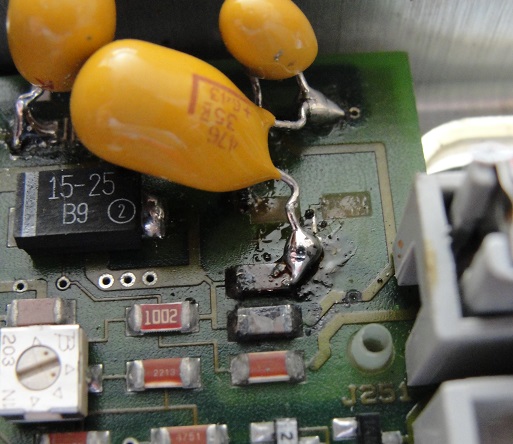

Матерь божья! Ужос! Какой же в них дрянной электролит. Действует большей частью на медь. Пайки смотреть только под микроскопом! Нашел одно гадское место - сверху вроде прилично, ну так немного кишок есть. Подчищаю иголочкой и вижу, что подъедена дорожка в аккурат у контактной площадки. И разрывчик маааааленький такой. И это как раз в углу платы, где нормально. Вот из-за этого и могут быть такие вещи, типа "просто протер и перестало работать", "после нажима или прогрева работает/перестаёт"
Помогите, пожалуйста! Я не силен в ремонте импульсников...
Моя плата инвертора не соответствует схеме для 2467В, её номер 670-7282-12 это вроде для 2445...
. Или мне кажется.... но других вариантов нету. Я заметил, что от плюсового вывода конденсатора С1115 идет дорожка к катоду CR1132. А этого по схеме не может быть. У меня есть несколько версий сервис-мануалов на 2465/67, но я использую скачанный с русского сайта Тектроникс.
.
