Регулятор громкости Никитина с ДУ от antecom

[antecom]

В этой теме предлагаю делиться опытом применения, выкладывать фото, задавать вопросы по Регулятору громкости Никитина с ДУ моей реализации.

26.09.11 Готова новая версия аттенюатора с 7-ю реле. Условное название Att7.
Вся информация в прикрепленном руководстве пользователя (Att7_Manual.pdf).

11.01.15 Обновил документацию - привел в соответствие с функционалом текущей версии прошивки 3.4.
Документация для версии 3.3 >>тут<<
Документация для версии 3.4 >>тут<<

FAQ (будет пополняться по мере необходимости)

Q1 - R13 и R26 на схеме регулятора по 10 ком? Они небыли впаяны...
A1 - Номинал этих нагрузочных резисторов зависит от входного сопротивления усилителя и рассчитывается по формуле Rн = 10*Rвх/(Rвх-10), где Rвх - входное сопротивление усилителя в килоомах. Например, при Rвх=47кОм, Rн=10*47/(47-10) = 12.7кОм. Можно округлить до 13кОм.

Q2 - Непонятно, что значит энкодер "с кнопкой"?
A2 - "с кнопкой" - в энкодер встроена кнопка с нормально разомкнутым контактом, без фиксации. Другими словами у энкодера есть два дополнительных вывода, которые замыкаются при нажатии на вал. Их можно использовать по своему усмотрению. Например, подключить вместо кнопки “Power” или “Mute”.

Q3 - Для регулировки громкости и переключения входов нужен один или два энкодера?
A3 - Можно использовать как два отдельных энкодера, так и один общий.
Общий энкодер должен быть со встроенной кнопкой, которая подключается вместо кнопки “Input+“. При этом при вращении энкодера без нажатия на вал, будет меняться громкость. Нажали вал и вращаем, удерживая нажатым – меняется номер входа.

Q4 - -63db это наименьший показатель или каким то способом можно еще занизить? Все-таки маловато -63
A4 – если при ослаблении регулятора громкости в 63дБ, музыка играет недостаточно тихо, необходимо использовать Att7, максимальное ослабление которого 99дБ.
Второй вариант - использовать Att6 в режиме "шаг 2дб, 6 реле". Контроллер поддерживает такой режим начиная с версии 3.1. Максимальное ослабление составит 98дБ.

Q5 - Какой ток потребляет Ваше устройство?
А5 - Около 110мА. Подробнее здесь.

Q6 - Появилась надобность в софт старте. Подскажите какое реле подойдёт и куда цеплять?
А6 - Ответ здесь

Q7 - Где глянуть, как прошить контролер?
А7 - Руководство по перепрошивке здесь. Видеоролик процесса здесь. (записан Александром chagoo )

Q8 - Нужно ли шунтировать диодами обмотки реле софтстарта, подключаемые к выходам ON1-ON3?
А8 - Не нужно. Диоды гашения противо ЭДС встроены в ULN2003.

Q9 - Вопрос по поводу опции гальваноразвязки в аттенюаторе Att7. Что это?
А9 - Ответ здесь.

Q10 - А есть возможность подключения регулятора тембра?
А10 - Да, контроллер позволяет управлять регулятором тембра Матюшкина. Подробности здесь.

Q11 - Какую максимальную нагрузку могут держать выходы для реле софстарта?
А11 - Около 200мА на один выход. Подробнее здесь.

Q12 - Проблема у меня следующая: в какие-то моменты регулятор (Att7, режим Мастер) начинает постоянно щёлкать реле, как из пулемёта строчит.
А11 - Ответ здесь.

[свернуть]

Максим.

[АлексейКа]

Доброго дня всем!
Скажите, а как можно приобрести РГ Att7 версии 3.3 для работы с потенциометром без контроллера? Какие варианты возможны?

[antecom]

Скажите, а как можно приобрести РГ Att7 версии 3.3 для работы с потенциометром без контроллера? Какие варианты возможны?

Вы все перепутали.
3.3 - это версия прошивки контроллера (контроллер - это модуль с цифровым индикатором), которая позволяет управлять громкостью с моторизованного потенциометра. А при управлении с пульта контроллер вращает двигатель потенциометра. Такой контроллер устарел и я их больше не делаю.

Att7 любой версии может работать автономно (без контроллера) с управлением от потенциометра.

[АлексейКа]

Тогда, скажите пожалуйста как можно приобрести - Att7 любой версии может работать автономно (без контроллера) с управлением от потенциометра?

[antecom]

Тогда, скажите пожалуйста как можно приобрести - Att7 любой версии

Либо купить у меня, либо искать Б/У на вторичке. Другого варианта не вижу.
Мой e-mail в подписи.

[slavkow]

antecom, есть интерес приобрести ант6 или ант7. Или эти вопросы по имейлу? С уважением.

[SkyWorker]

Добрый день
ваш регулятор Вы можете отправить до Минска?
Спасибо.

[antecom]

ваш регулятор Вы можете отправить до Минска?

Могу.
Все вопросы по покупке и т.п. - пишите на почту, в крайнем случае в личку.

[Traktorist3d]

Максим здравствуйте, возможно плохо искал, не подскажите команды с пульта с шестнадцатеричной форме? громкость +\- и mute

[antecom]

возможно плохо искал, не подскажите команды с пульта с шестнадцатеричной форме? громкость +\- и mute

Код системы (код устройства):

eeprom WORD custom_code_eep = 0x7070; //RC-915 (черный)
eeprom WORD custom_code2_eep = 0x00F5; //для второго пульта (узкий черный A1001030)

Коды кнопок:

//таблица для RC-915 (черный)
eeprom BYTE RCbut_tab_eep[RCbut_tab_size] = {0xFF,0x00,0x80,0x40,0xC0,0x20,0xA0,0xFF,0xFF,0xFF,0xC8,0x48,0x88,0x08,0xD0,
0x28,0xF8,0x30,0xA8,0xFF,0x38,0xFF,0xFF}; //0-9, Vol+, Vol-, Inp+, Inp-, Power, Mute, Гашение, Яркость дисплея, автоотключение, блокировка кнопок,
                      //баланс, коррекция А8, Out+ (0xB8)  (затер кнопки 7-0x60 и 8-0xE0)
//таблица второго пульта (узкий А1001030)
eeprom BYTE RCbut_tab2_eep[RCbut_tab_size] = {0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x18,0xF2,0x98,0x3A,0x88,
0xC8,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF};

0xFF означает что кнопка не привязана.
И похоже коды у меня идут задом наперед от общепринятых. Например коды кнопок 1 и 2 у меня 0x80 и 0x40 (0b10000000 b 0b01000000), вместо 0x01 и 0х02. Так исторически сложилось. Заметил давно, но менять не стал, поскольку ни на что не влияет.

[Traktorist3d]

Спасибо за инфо Максим, на всякий случай считаю еще ардуинкой, у меня серый пульт. Хочу с ESP32 по блютуз передавать на другую ESP32 управление громкостью Вашим контроллером.

[antecom]

у меня серый пульт.

Коды кнопок у них почти совпадают и черным (RC-915)

//таблица для RC-815, RC-816
eeprom BYTE RCbut_tab_eep[RCbut_tab_size] = {0xFF,0x00,0x80,0x40,0xC0,0x20,0xA0,0x60,0xE0,0xFF,0xC8,0x48,0x88,0x08,0xD0,0x28,0xB8,0xE8,0xA8,0xFF,0x38,0xFF,0xFF};
//0-9, Vol+, Vol-, Inp+, Inp-, Power, Mute, Гашение, Яркость дисплея, автоотключение, блокировка кнопок, баланс, коррекция А8, Out+ (0x30)

[Traktorist3d]

Коды кнопок у них почти совпадают и черным (RC-915)

Отлично, попробую

[JazMan]

Сегодня менял батарейки на Att7, пришлось сделать еще сброс МК, замыканием питания.
Отработали 5 лет. Благодарю, Максим! Отличное изделие.

[antecom]

JazMan,
Отработал 5 лет в Мастер режиме или с управлением от контроллера?

[JazMan]

JazMan,
Отработал 5 лет в Мастер режиме или с управлением от контроллера?

В Master режиме, с резистором 1 МОм.

[antecom]

Ещё дольше проработают литиевые батарейки, т.к. у них немного выше напряжение чем у щелочных. Именно батарейки, не путать с литиевыми аккумуляторами.

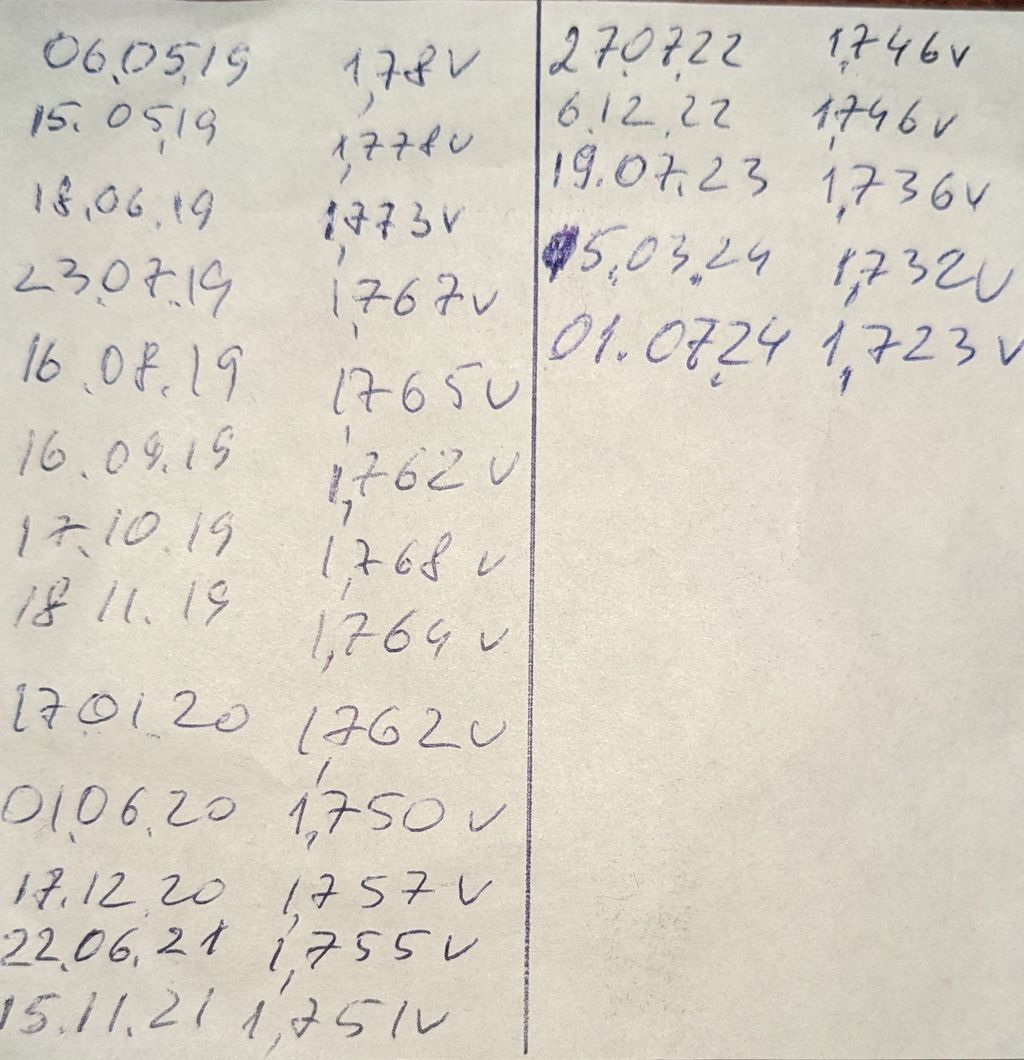

Пять лет назад, ради интереса, купил ААА батарейку Energizer ultimate lithium и нагрузил резистором 100кОм.
Начальное напряжение было 1.78V
Сейчас, спустя 5 лет (при среднем токе разряда 17.5мкА) - 1.72V.
Т.е. спустя пять лет работы напряжение на такой батарейке выше, чем на свежей щелочной. Единственный минус - высокая цена.

[Станислафф]

А для чего была 5 нога у трансформаторов ТП-132-Л170С? В новом варианте, ТП-132-Л170 без этой ноги.

[antecom]

А для чего была 5 нога у трансформаторов ТП-132-Л170С? В новом варианте, ТП-132-Л170 без этой ноги.

Старый вариант транса был со встроенным самовосстанавливающимся предохранителем. Поэтому было 3 вывода первички - третий через этот прехохранитель.
Современный вариант транса без предохранителя, поэтому два вывода.
Трансформаторы у Транследа сильно подорожали и чтобы не задирать цену ещё выше я решил убрать предохранитель.

[Mishich]

Ещё дольше проработают литиевые батарейки

Максим, приветствую!
Эти Литиевые батарейки в сумме дадут напряжение 1,8 В х 3 = 5,4 В
Не многовато для контроллеров?

[antecom]

Максим, приветствую!
Эти Литиевые батарейки в сумме дадут напряжение 1,8 В х 3 = 5,4 В
Не многовато для контроллеров?

Приветствую Дмитрий!
МК допускает питание до 6 вольт.
5.4 в самый раз. Пока они разрядятся до 5 вольт пройдет пять лет, плюс ещё минимум столько же отработают.
