YES - 3

[Геннадий3]

В этой теме планирую разместить варианты с использованием МС BUF634 и LT1210 .

Начнем с BUF634 .
Получился некоторый монстр. Схема :



Собственно хорошо работает и с одной AD825 . Но с двумя качественные параметры заметно выше :



Вторая - меандр 10 кГц - 10 В/дел .
Скорость нарастания более 100 В/мкС .
Третья - клипп - около 100 Вт .


Продолжим с LT1210 .
Схема :



Одна LT1210 с Mosfet-ами выдает до 100 Вт с Кни = 0,002-0,003 % и скоростью
нарастания более 200 В/мкС .
В композите , естественно , качественные параметры заметно лучше :



Осциллограммы практически такие же как и с BUF634 .
Полоса - около 1 мГц , скорость нарастание около 200 В/мкС .
Вход и выход из клиппа на уровне около 100 Вт- нормальный (см. осцил выше) .


Финиш с LT1210 и это у нас называется - YES - 3.2 .

Схема и ПП от Владимира - LepekhinV :


Важно : номинал резистора R22 необходимо изменить на 10 Ом.


А этот вариант YES - 3.2-Lat от Дениса - Mazila :



Сборочный черчеж , перечень элементов , схема :
https://forum.vegalab.ru/attachment.php?attachmentid=237382&d=1432052241

Сборка и настройка усилителя YES - 3.2 - Lat :
https://forum.vegalab.ru/attachment....5&d=1434029963



А вот этот вариант ПП Владимир - LepekhinV сделал универсальным , т.е. можно
ставить в ВК вертикальные и горизонтальные (латералы) по структуре ПТ :


https://forum.vegalab.ru/attachment.php?attachmentid=236867&d=1431537714
https://forum.vegalab.ru/attachment....0&d=1482945834





Дальнейшее развитие темы привело к усилителю для головных телефонов .
Схемы и ПП от Владимира - LepekhinV

Первый вариант: AD825 + AD825 + BUF634 + 2SK1058/2SJ162
и называется он YES-3-1 MINI :



ПП для этого варианта : (- ошибка в шелкографии - R3 и R5 -поменять местами)


https://forum.vegalab.ru/attachment....6&d=1431619410
https://forum.vegalab.ru/attachment....7&d=1431619420

Второй вариант ; AD825 + AD825 + BUF634 + IRF510/9510
и называется - YES-3-1 MINI 2 :

на схеме : R14 , R15 = 200 Ом

ПП для этого варианта :
-есть небольшие ошибки
https://forum.vegalab.ru/attachment....7&d=1431098969
https://forum.vegalab.ru/attachment.php?attachmentid=236456&d=1431098958

Материалы по YES-3 MINI от Владимира - LepekhinV :

https://forum.vegalab.ru/attachment....3&d=1502375887

-схема , файлы .lay двух видов плат на smd и выводных элементах , две платы БП к ним





Прослушивание и обмен впечатлениями :
https://forum.vegalab.ru/showthread.php?t=69873



С уважением , Геннадий .
YES - RZ4HK - 73 !

[Zaycelap]

Наконец пришли мои новые чипы и платы
Осталось пассивку дождаться и можно начинать собирать.
Неспеша - с чувством, с толком, с расстановкой
LT1210 взял с заводской формовкой - встали практически идеально - не пришлось ничего выгибать.



А кто-то знает, для чего чётные выводы LT1210 делают длиннее?

[divizka]

Наконец пришли мои новые чипы и платы
Осталось пассивку дождаться и можно начинать собирать.
Неспеша - с чувством, с толком, с расстановкой
LT1210 взял с заводской формовкой - встали практически идеально - не пришлось ничего выгибать.



А кто-то знает, для чего чётные выводы LT1210 делают длиннее?

Платы есть свободные? И микросхемы?

[bogl]

А кто-то знает, для чего чётные выводы LT1210 делают длиннее?

А попробуй догадайся.

[MAXIM_A]

LT1210 взял с заводской формовкой - встали практически идеально - не пришлось ничего выгибать.

где такие можно купить?

[Zaycelap]

А попробуй догадайся.

ну, чисто логически - по технологии наверное они сначала режут, а потом гнут. В итоге ступенька съедает длину. Но ведь это очень неудобно - откусывать потом излишнюю длину.... Даже у копеечных тда2030 ноги сформированы на одном уровне. И тут у недешёвого компонента и такое несовершенство.....

где такие можно купить?

Я образцы заказал. По каталогу это LT1210CT7#44PBF
Если нужны прямые ноги (не отформованные) - то LT1210CT7#06PBF
Но я когда плату срисовывал - я распиновку микросхем переделывал по даташиту. В авторской картинке ряды ног были ближе друг к другу, соответственно не влезли бы без досадных подгибок. Туда лучше было бы наверное неформованные ноги брать.

[MAXIM_A]

Я образцы заказал. По каталогу это LT1210CT7#44PBF
Если нужны прямые ноги (не отформованные) - то LT1210CT7#06PBF
Но я когда плату срисовывал - я распиновку микросхем переделывал по даташиту. В авторской картинке ряды ног были ближе друг к другу, соответственно не влезли бы без досадных подгибок. Туда лучше было бы наверное неформованные ноги брать.[/QUOTбрать.

Мне в другую плату.
Посмотрел, нет в продаже таких.
Расстояние между ногами 3,5-4мм.

---------- Сообщение добавлено 22:08 ---------- Предыдущее сообщение было 22:06 ----------

LT1210CT7#44PBF

---------- Сообщение добавлено 22:21 ---------- Предыдущее сообщение было 22:08 ----------

https://forum.vegalab.ru/attachment....7&d=1489141546

[kent]

...
Посмотрел, нет в продаже таких.
LT1210CT7#44PBF
...

На сайте Analog-а есть сэмплы всех: LT1210CT7#44PBF, LT1210CT7#06PBF, LT1210CT7#37PBF. Проблема лишь в том, что они для зарегистрированных там учеток физ лиц с регистрацией в России отказывают сейчас в заказе сэмплов.

[msgkras]

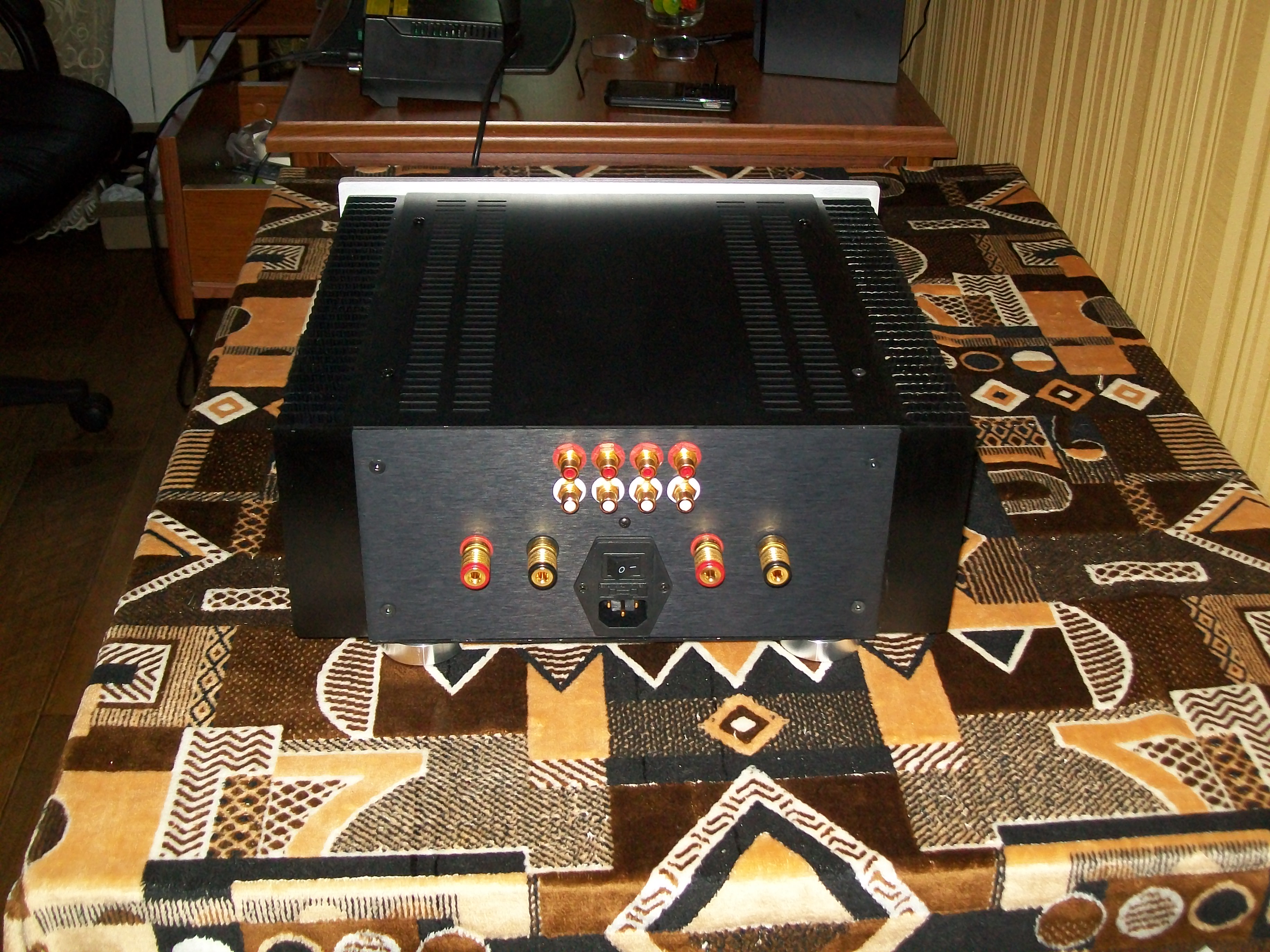

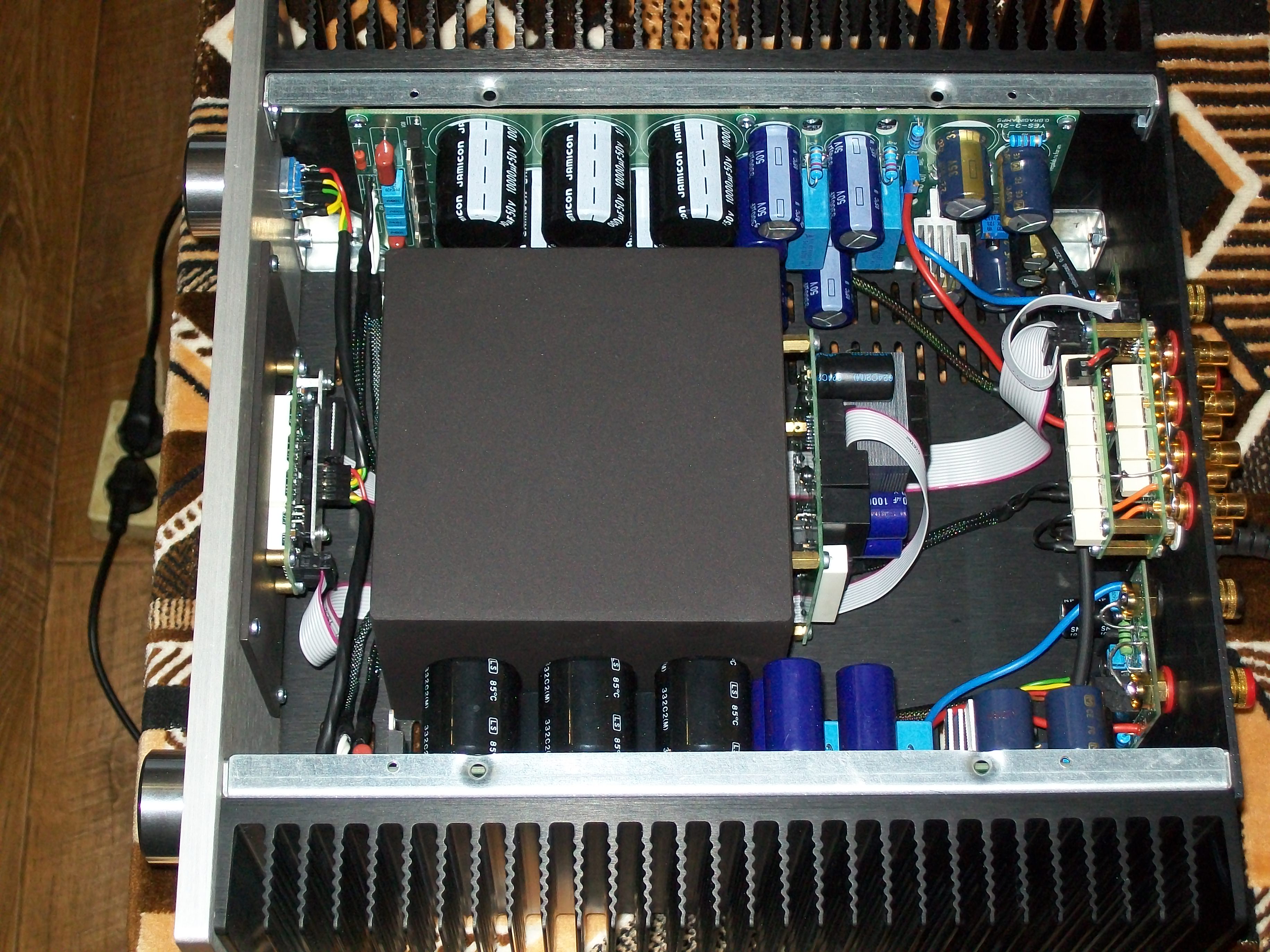

Свой упаковал. Вложение 285789 Вложение 285790 Вложение 285791

Можно напомнить по трансу, какой откуда и ТЗ ? Давно это было, а я только собрал

---------- Сообщение добавлено 29.01.2021 в 20:22 ---------- Предыдущее сообщение было 28.01.2021 в 21:33 ----------

Собрал платы (с ALF на платах Yes-3U), запустил. Выставил ноль на выходе подстроечным резистором, ток покоя на всех транзисторах одинаковый - 225 мА. Включил через лампочку 150 Вт. До ограничения на полную амплитуду проблем нет (картинки 1 и 2), после входа в ограничение лампочка ярко загорается и получаем картинку 3 (при этом амплитуда падает до 25 В). Это нормально или нет, и если нет, то куда копать ?

[MAXIM_A]

Включил через лампочку 150 Вт. До ограничения на полную амплитуду проблем нет (картинки 1 и 2), после входа в ограничение лампочка ярко загорается и получаем картинку 3 (при этом амплитуда падает до 25 В). Это нормально или нет, и если нет, то куда копать ?

Всё правильно. Отключи лампу и посмотри ещё раз!
Да, а потом подключи нагрузку и повтори...

[msgkras]

Всё правильно. Отключи лампу и посмотри ещё раз!
Да, а потом подключи нагрузку и повтори...

Константиныч спасибо ! Без лампочки все идеально Ток покоя подрос до 250 мА, такой и оставлю - посмотрим как запоет. Транс заказал в ТОРЭЛ под заказ - ждать 1,5 месяца С нагрузкой попробую когда транс придет нормальный, тестовый - задохлик.

[MAXIM_A]

Ток покоя подрос до 250 мА, такой и оставлю - посмотрим как запоет.

Можно убавить до 150ма

[msgkras]

Можно убавить до 150ма

Больше вроде не хуже



ОУ достал AD843BQ, в керамическом корпусе и с более высоким грейдом, посмотрим как он запоет

[Mickhail]

Здравствуйте,
Кто то реализвал YES-3-1 MINI 2 в конечную конструкцию? Желательно мнение о работе на 6-8 ом. Мощность в нагрузку номинальная. Какие трансформаторы для питания.
Подтекст такой.
Перехожу на активную 3 полоску и надо 3 пару усилителей для ВЧ сигнала от 3кгц и выше.
С уважением Михаил

[MAXIM_A]

Перехожу на активную 3 полоску и надо 3 пару усилителей для ВЧ сигнала от 3кгц и выше

Могу отдать, сколько нужно?

---------- Сообщение добавлено 18:04 ---------- Предыдущее сообщение было 16:57 ----------

Какие нужны...

[Mickhail]

MAXIM_A,
Я уже спаял, вопрос по трансам и что получу от ушника. Ватасап есть? если да то в личку киньте.

[MAXIM_A]

MAXIM_A,
Я уже спаял, вопрос по трансам и что получу от ушника. Ватасап есть? если да то в личку киньте.

Не понял, Вы делаете трехполоску или ушник?

[finn32]

Поставить первый ОУ с возможностью балансировки.
LT1122, например или OPA134.

[Mazila]

Или с низким напряжением смещения ад8610, сдвоенный ад8620

[Mickhail]

Похоже придется ставить OU с балансировкой ноля. Другого выхода нет.
К сожалению полевики тоже не добавляют радости. 9510 и 510 имеют совсем разные характеристики и выравнивать надо то ли токи, то ли смещение на затворах. Это приводит к разному питанию 634 микры.

---------- Сообщение добавлено 14:21 ---------- Предыдущее сообщение было 12:28 ----------

Подключил генератор, нагрузку + осциллограф. Сигнал в принципе нормальный, может забить на 60мв на выходе ,все равно вч динамик будет подключаться через конденсатор.
Интересно сколько ток давать через полевики?

---------- Сообщение добавлено 17:29 ---------- Предыдущее сообщение было 14:21 ----------

Погонял усилитель под синусом и импульсом на 6 ом. Как и ожидалось термостабилизация никакая, ну её и нет. Радиаторы нужны нормальные , не детские. Токи покоя транзисторов плывут как следует,в смысле как не хочется. Ноль стоит как вкопанный 60мв.634 холодная. Транзисторы горячие
Вот и все пока.
Что еще не мощного на выход из полевиков поставить?

[MAXIM_A]

Знамени 825 чем нибудь. Хоть 8065, чтобы проверить кто даёт смещение нуля.
