Siglent получил, продавец отправил 15, 16 он был передан ПР в NL, 3 дня ждал рейс и 19 отправлен во Внуково, 20 прошел таможню и до 24 ожидал сортировки, 2 дня скитался по сортировкам в Москве и 26 ушел ко мне.
Продавец знает нашу специфику, поэтому товар шел как "Electrical meter".

Каких то дополнительных платежей не потребовалось.
По поводу рулетки - надо сопоставлять выгоды и риски и по возможности их минимизировать. Если покупать так, что прибор пойдет на таможню как осциллограф - чего ещё ждать.

[А.Кадабра]

Кратко по Siglent sds1202x-e
Щупы так себе - не хватает вч компенсации, при идеально настроенной при калибровке полке есть небольшой (на 1 пиксель) выброс.
Шумы действительно низкие, но заметил особенность - на спектре шумов явно торчит 63 МГц. Пока не разбирался в причинах, на этой частоте авиационные дальномеры работают, но аэропорт далеко. При этом постепенно уменьшается - приработка. В начале торчала на 10-12db над шумовой полкой, через 2-3 часа упала до 6-8. Сейчас шумы около 100 mkVrms, на 1 мV/div без ограничения частоты и при открытом входе (сопоставимый Rigol в подобных условиях выдает более 500 mkV шумов), ограничение 20МГц существенно улучшает картину. Установка терминатора 50 Ом картину почти не меняет, замкнутые щупы незначительно повышают шумы. FFT замечательный, но в отдельных случаях думаю будет не хватать логарифмического представления частотной линейки. Измерения, те что проверил - вполне корректные и позволяют ими пользоваться. В целом прибор вызывает хорошее впечатление, а за его цену просто восторг. Интерфейс непривычен - исправляется временем.

[maxssau]

FFT замечательный

если не сложно, покажите картинку, я тоже об этом ослике задумываюсь

[ИГВИН]

А.Кадабра, спасибо за отчёт, приглядываюсь к такому прибору.
И на таможню попадать тоже не хотелось бы.

[А.Кадабра]

если не сложно, покажите картинку, я тоже об этом ослике задумываюсь

После выходных, хотел на реальном оборудовании показать.

Игорь, я уже после покупки увидел АКИП-4131/1 - мне было бы достаточно 100 МГц, а его в ряде мест за 41 отдают, ещё и скидку на ряде сайтов для своих дают. Минус рандом с таможней, плюс нормальная гарантия. АКИП-4131/2 уже за 50.

[JazMan]

Шумы действительно низкие, но заметил особенность - на спектре шумов явно торчит 63 МГц. Пока не разбирался в причинах, на этой частоте авиационные дальномеры работают, но аэропорт далеко. При этом постепенно уменьшается - приработка. В начале торчала на 10-12db над шумовой полкой, через 2-3 часа упала до 6-8. Сейчас шумы около 100 mkVrms, на 1 мV/div без ограничения частоты и при открытом входе (сопоставимый Rigol в подобных условиях выдает более 500 mkV шумов), ограничение 20МГц существенно улучшает картину.

Надо авто-калибровку попробовать, может уйдет эта палка.
По шумам завидую, круто)

p.s. Но, управление на нем видится неудобным, все через меню.

[l3VGV]

в моём овоне палка только на 300МГц, частоте работы проца. Подозреваю что тут дело тоже. Какойто компонент светит.

[boatsman]

а спектре шумов явно торчит 63 МГц. Пока не разбирался в причинах, на этой частоте авиационные дальномеры работают,

Это в районе 2 ТВ канала. Если бы это с улицы проходило, несущих было бы много. Скорее что-то внутреннее насасывается.

[Zloi_Santa]

Это в районе 2 ТВ канала. Если бы это с улицы проходило, несущих было бы много. Скорее что-то внутреннее насасывается.

Скорее всего внутренняя схема тактирования, в крутых осцах рядом с асиками, стоят ~120МГц генераторы, могу предположить, что на более простых ставят на ~63..

[А.Кадабра]

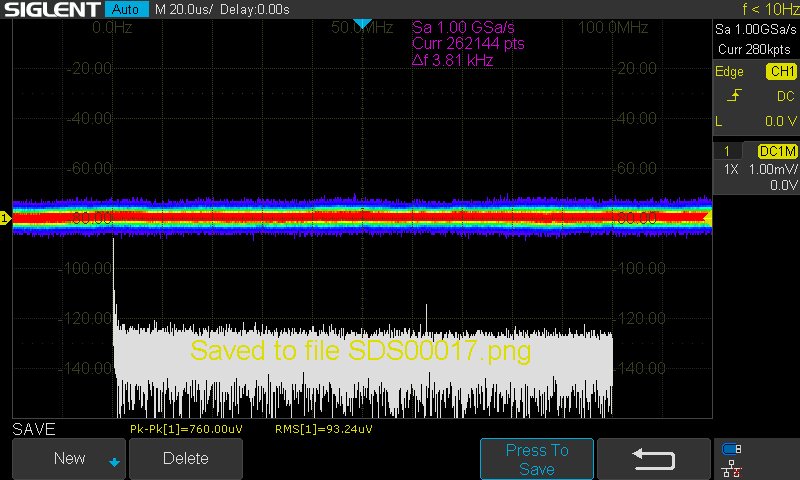

FFT можно смотреть индивидуально, это родной меандр

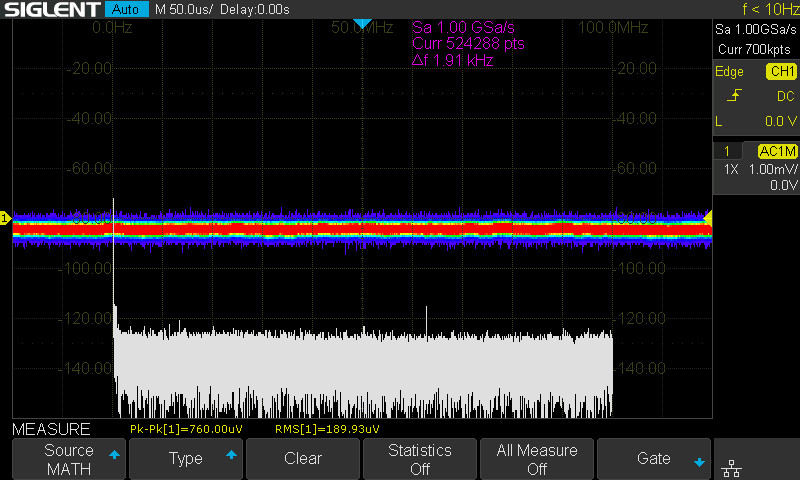

можно одновременно с осцилограммой, это шум описанный выше

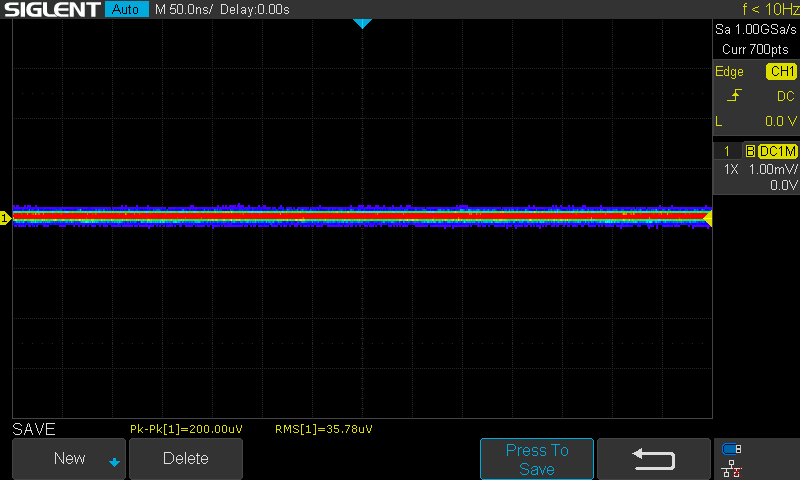

Это шумы с фильтром 20 МГц при 1mV/div

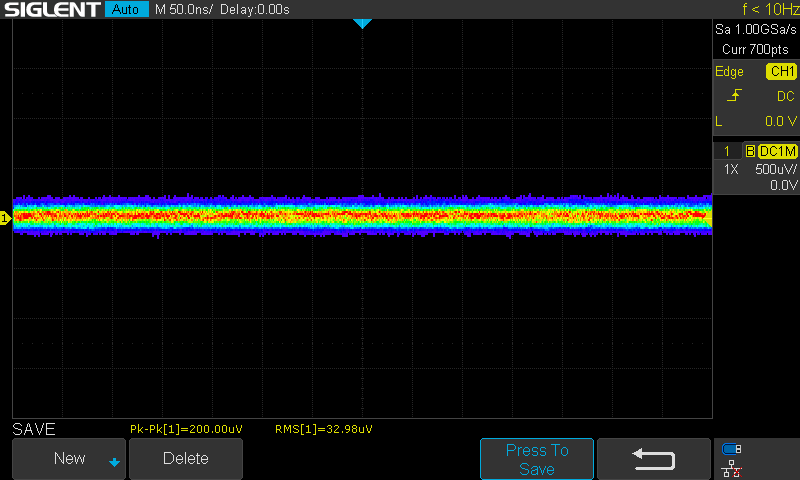

Тоже при 500mkV/div
Специально сделал с включенным "фосфором", так нет возможности включить оптимизации, уменьшающие шум. По сути смотрите только на красную часть.

[bbest]

Siglent получил, продавец отправил 15, 16 он был передан ПР в NL, 3 дня ждал рейс и 19 отправлен во Внуково, 20 прошел таможню и до 24 ожидал сортировки, 2 дня скитался по сортировкам в Москве и 26 ушел ко мне.
Продавец знает нашу специфику, поэтому товар шел как "Electrical meter".

Каких то дополнительных платежей не потребовалось.
По поводу рулетки - надо сопоставлять выгоды и риски и по возможности их минимизировать. Если покупать так, что прибор пойдет на таможню как осциллограф - чего ещё ждать.

Супер! Т.е. можно в Россию напрямую покупать, а то думал будут заморочки с растоможкой. На сайте
https://www.siglent.eu/product/11392...l-oscilloscope
уже пишет 339 EUR с доставкой.

---------- Сообщение добавлено 09:27 ---------- Предыдущее сообщение было 09:24 ----------

После выходных, хотел на реальном оборудовании показать.

Игорь, я уже после покупки увидел АКИП-4131/1 - мне было бы достаточно 100 МГц, а его в ряде мест за 41 отдают, ещё и скидку на ряде сайтов для своих дают. Минус рандом с таможней, плюс нормальная гарантия. АКИП-4131/2 уже за 50.

АКИП-4131/2 у наших можно взять за 36К, как для своих.

---------- Сообщение добавлено 09:29 ---------- Предыдущее сообщение было 09:27 ----------

А.Кадабра
На своем питание будите менять с импульсного на более чистое трансформаторное?

[А.Кадабра]

339 с доставкой это для стран Евросоюза (плюс к этому им ещё НДС насчитают), для нас - 339 - 5% + 35 доставка (с конвертацией выходит 31,5). Риски все равно сохраняются, но они минимальны - посылка уже в Нидерландах передается Почте России, а она имеет более лояльный режим, прибор проходит таможню как "electrical meter". Цену за АКИП-4131/2 в 36 я нигде не встречал, тогда бы выбрал АКИП. Поделитесь с комьюнити, как взять за 36.
Переделывать на трансформаторный не буду - шумы и так слабые, ну и там если прочтете выше хватает других. А вот конденсаторы со временем в БП поменяю - там стоят lelon не лучшей серии, поставлю что-нибудь с низким ESR, добавлю полимерных и керамики.

[bbest]

339 с доставкой это для стран Евросоюза (плюс к этому им ещё НДС насчитают), для нас - 339 - 5% + 35 доставка (с конвертацией выходит 31,5). Риски все равно сохраняются, но они минимальны - посылка уже в Нидерландах передается Почте России, а она имеет более лояльный режим, прибор проходит таможню как "electrical meter". Цену за АКИП-4131/2 в 36 я нигде не встречал, тогда бы выбрал АКИП. Поделитесь с комьюнити, как взять за 36.
Переделывать на трансформаторный не буду - шумы и так слабые, ну и там если прочтете выше хватает других. А вот конденсаторы со временем в БП поменяю - там стоят lelon не лучшей серии, поставлю что-нибудь с низким ESR, добавлю полимерных и керамики.

да в Европе брать это 339 + 20% = 406, на радиокоте предлагают АКИП

[А.Кадабра]

На Радиокоте смотрел раньше - в лучшие времена давали -10%, при прайсовой цене в 51. Сейчас не знаю, но не думаю, что лучше. Может там какая форточка есть - для особо своих?

[l3VGV]

FFT можно смотреть индивидуально, это родной меандр

можно одновременно с осцилограммой, это шум описанный выше

Это шумы с фильтром 20 МГц при 1mV/div

Тоже при 500mkV/div
Специально сделал с включенным "фосфором", так нет возможности включить оптимизации, уменьшающие шум. По сути смотрите только на красную часть.

Приятно посмотреть как улучшились характеристики за последние годы, при уменьшившейся цене. Теперь жалко денег плоченых за овон 7 лет назад!
ФФТ стал нормальный, раньше только у овонов было много точек.

Фосфор конечно прикольный, но есть ли режим "повышенного разрешения"? high res mode, оно должно прямо на лету усреднять.

[А.Кадабра]

Фосфор конечно прикольный, но есть ли режим "повышенного разрешения"? high res mode, оно должно прямо на лету усреднять.

Да есть, добавляет виртуальные 3 бита (регулируется), также есть усреднение по ограниченному числу осциллограмм. Но я хотел показать реальную ситуацию, без улучшайзинга, при фосфоре они не работают.

[Vertigo]

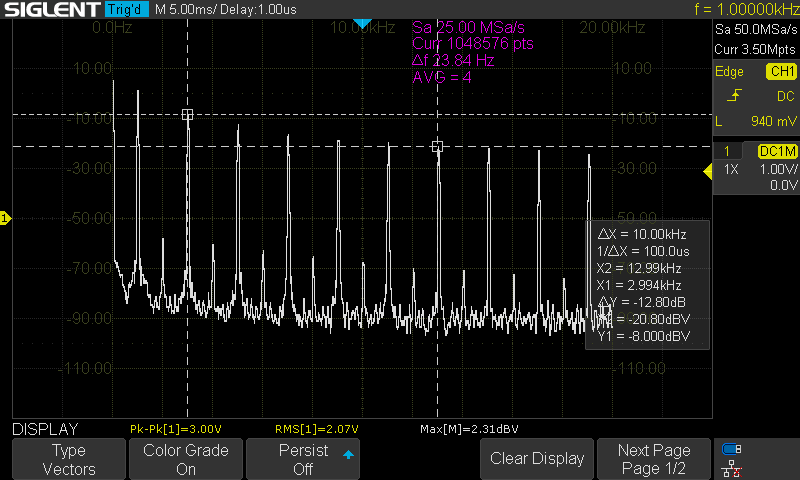

А.Кадабра, мои поздравления! Смотрю на ваш скриншот с ффт и не пойму, почему при сигнале Pk-Pk 3.00V у вас RMS 2.07V.
У меня и 61Е и такой же sds 1202x-e показывают около 1,5v (1,49V).
У меня к вам вопрос. Скажите пожалуйста, что это за значение Max[M] = 2,31dBV? Такого у себя вообще не нахожу. С какой прошивкой пришел осциллограф?

[А.Кадабра]

Версия прошивки 1.3.26. RMS для квадратного импульса - амплитудное напряжение умноженное на квадратный корень коэффициента заполнения импульса. Max(M) найдете если в математическом режиме переведёте измерение в режим математики.

---------- Сообщение добавлено 23:01 ---------- Предыдущее сообщение было 20:54 ----------

Буду очень благодарен, если у себя посмотрите спектр шумов, на предмет помехи

[maxssau]

FFT можно смотреть индивидуально, это родной меандр

отлично, спасибо!

[Vertigo]

Спасибо. Пункт Max(M) я нашёл.

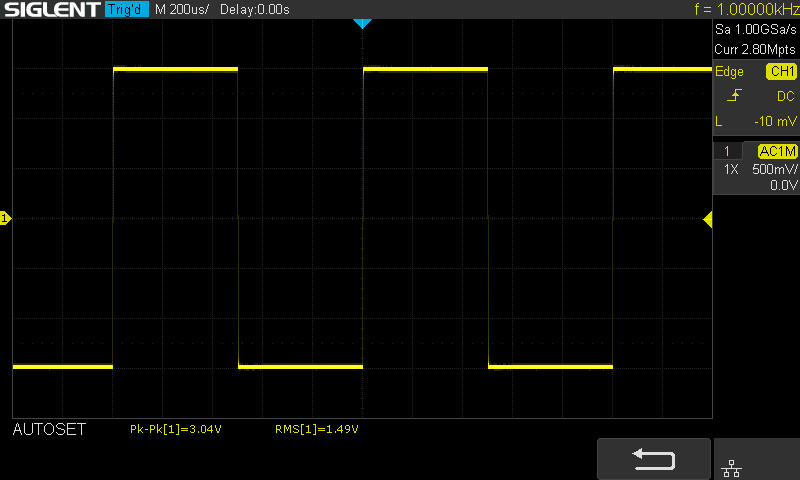

Но с измерением RMS все равно непонятно.И от внешнего генератора и от внутреннего, осциллограф и мультиметр Uni-T UT61E показывают схожие значения. Мне ваши RMS 2.07V от встроенного генератора не дают покоя Я сделал Selftest с отключенными щупами. Без разницы.

UT61E
3.045 Max
1,519 True Rms

SDS1201XE
Pk-Pk 3.02V
RMS 1.48V



И с этим разобрался. Если вход открытый DC , то показывает Pk-Pk 3.02V RMS 2.12V как на вашем скриншоте.
Если AC, то отображает RMS 1.48V как на моем выше..

В плане шума все похоже, тоже торчит. RMS только больше. А... я понял, у вас был вход открыт. Переключил на DC как у вас и тоже rms стал около 70-90.
