Печатка и некоторые вопросы по сборке ЦАПа

[.efko.]

Собрался собирать цап D24 на CS8414-AD1853.
Кто собирал подобные, не поделитесь печаткой под него? pcad, sprint.
Думаю взять ее за основу, мелочи переделать. ЦАП собираю впервые, поэтому не могу начать разработку платы с нуля.
Перечитал почти все ветки про цапы, но ничего подходящего не нашел.

PS. в цапостроении я полный профан.

[siemens_off]

siemens_off, Если есть CDPro2, смысл еще чего то слушать?

В общем-то наверно правильно. Для остальных цифровых источников качественная ЦАПа вряд-ли нужна. Осталось только решить вопрос с фильтром. Можно ли будет за определенную мзду переразвести цифровую часть под 5847? Ну или поменять ее на 5842 в конце концов. Можно в мыло.

[Maniac]

Подскажите пожалуйста, как сделать вход на два источника? Пойдет ли трансик с тремя обмотками? Одна в cs8414, две другие на источники. Или небходимо делать какой-то коммутатор, релюху, тумблер, микруху какую-нибудь.
Вобщем, хотелось бы сделать это на пассивных компонентах, да еще чтобы руками ничего не переключать. Реально?

[.efko.]

Maniac, ты CS-ки то достал?

[VasilyN]

Цитата: Сообщение от Gav И почему вы в Lynx23 применили AD8610? Потому что захотелось. Очень хороший ОУ, только ток покоя маловат и при работе на 1кОм в выходном каскаде появляются гармоники высоких порядков, которые ООС не подавляет из-за уменьшения ее глубины на высоких частотах (все-таки этот ОУ не очень быстрый). Поэтому к нему нужен буфер.

А в качестве буфера к 8610/8620 для выходного каскада что из сдвоенных можно посоветовать? Питание двуполярное +/- 12В, думаю, OPA2134?

[Эx, залужу...]

siemens_off,

Можно ли будет за определенную мзду переразвести цифровую часть под 5847

Мне лень и некогда , не хошь как хошь. Под 47-ю там вечерок в спринте посидеть. Все равно только неделя уйдет, чтоб понять, что там, где, и к чему в разводке этой, самому все развести может и быстрее получится


Maniac,

Подскажите пожалуйста, как сделать вход на два источника? Пойдет ли трансик с тремя обмотками?

Мультиплексор или релюху. С трансом работать может и будет, но фиговенько, все согласовано должно быть.

[Gav]

siemens_off,
Мне лень и некогда , не хошь как хошь. Под 47-ю там вечерок в спринте посидеть. Все равно только неделя уйдет, чтоб понять, что там, где, и к чему в разводке этой, самому все развести может и быстрее получится


Maniac,
Мультиплексор или релюху. С трансом работать может и будет, но фиговенько, все согласовано должно быть.

Хоршо,когда 47 ,по крайней мере есть
Если будешь делать аналог,смотри на фотки

[Lynx]

А в качестве буфера к 8610/8620 для выходного каскада что из сдвоенных можно посоветовать? Питание двуполярное +/- 12В, думаю, OPA2134?

Отменить и запретить! выходной каскад 8610 ГОРАЗДО качественнее такового в 2134.
есть прекрасный сдвоенный ОУ с мощным выходом - AD812, либо Ad815,а уж одиночные Ad811 в режиме повторителя непосредственно AD позиционирует, как замену для BUF04.

[VasilyN]

Отменить и запретить! выходной каскад 8610 ГОРАЗДО качественнее такового в 2134.
есть прекрасный сдвоенный ОУ с мощным выходом - AD812, либо Ad815,а уж одиночные Ad811 в режиме повторителя непосредственно AD позиционирует, как замену для BUF04.

Спасибо, пусть пока остаётся 8620, собственно, пытаюсь оптимизировать эту байду (переходные электролиты - просто песня, с учётом, что в реальности напаяно только половина) : вход (фильтр) тож на 8620. Замена на 8620 и установка неполярного BG резко улучшила качество. В I/U поставил 4062.

[Maniac]

Вопрос в предыдущем посте решился просто - тумблерок (что-то я сразу не допер, что никакие трансовые "сумматоры" не покатят).

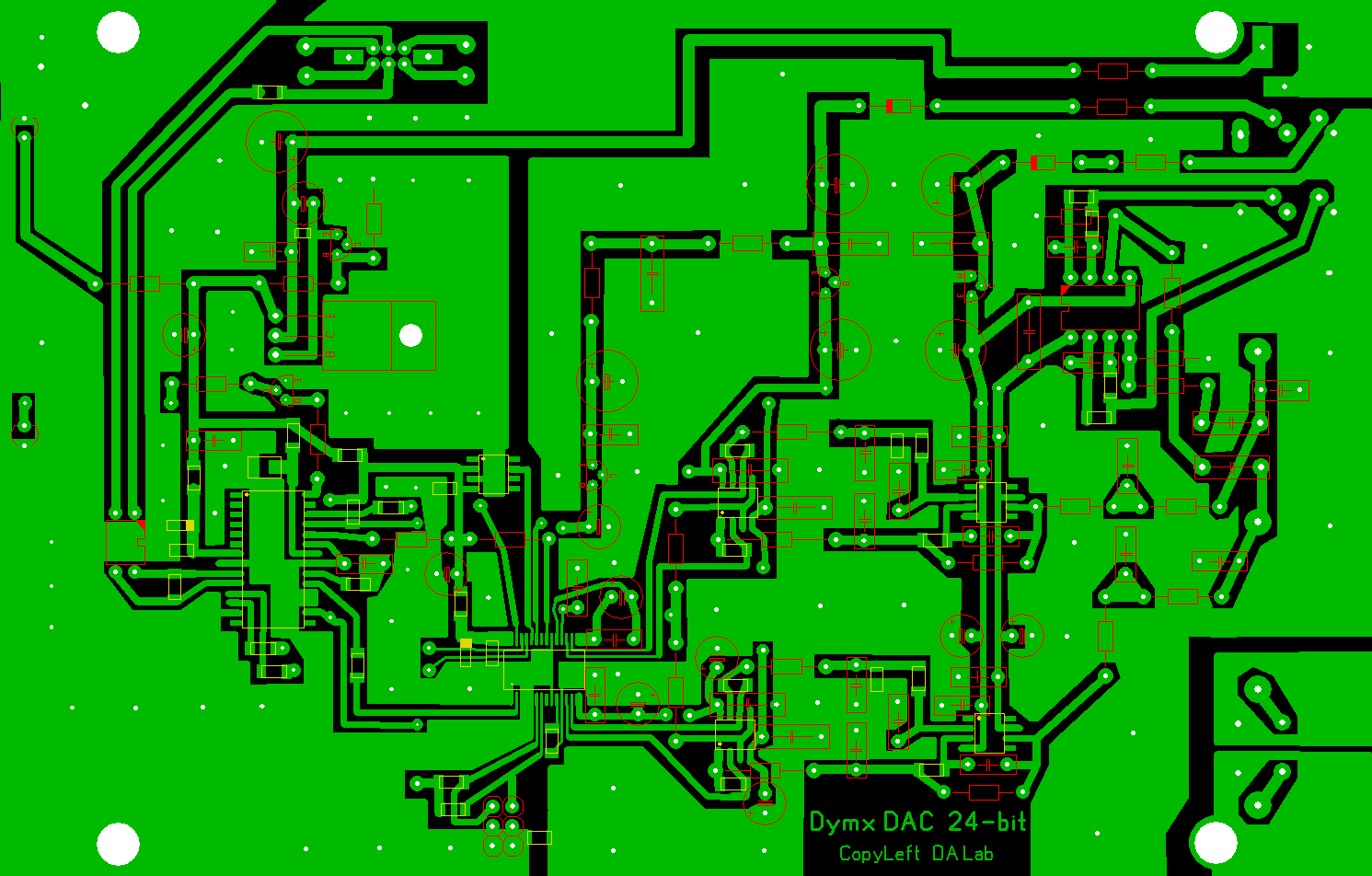

Печатку нарисовал, вроде последняя версия. Поругайте!
Кстати, хотелось бы выяснить, как лучше шунтовать опера в аналоге. Вешать кондюки от "+" и "-" на землю, или повесить один кондюк между "+" и "-". Так, для справки: последнее реализовано в кенвуде 4090, кондёр - пленка, емкость что-то вроде 1 или 10nF (точно не запомнил).
ЗЫ Не страшно, что дорожки до тумблера тянуться далеко (6 см примерно) от трансика?

[Vidalgo]

один кондюк между "+" и "-".

В этом случае нет подавления синфазной помехи по питанию.

.

[Lynx]

Замена на 8620 и установка неполярного BG резко улучшила качество.

Все транзисторные "мутные" ключи - нах. Сильно портят звучание за счет заметной нелинейности утечек и емкостей переходов в закрытом состоянии. Если на выходе ОУ постоянка невелика (не более 1...7мВ) - разделительный конденсатор с выхода лучше вообще убрать, поскольку лучший конденсатор (равно, как и трансформатор) в цепи сигнала - это его отсутствие!

[pokos]

Все транзисторные "мутные" ключи - нах....

Абсолютно согласен со всем выше изложенным.

[belka]

Maniac,
Ты тумблер то с спдиф убери. Так на 75 омных линиях не делають .
Реле высокочастотное с контактом на переключение можно попробовать , но не тумблер. А лучше вообще не делай два входа , уж больно входной транс и кабель спдиф влияют на конечный результат .
Dymx меня приятно повеселило - я тоже напишу Belx !
Скоро форум будем переименовывать в Форум Доктора Андронникова. Наш ответ Чемберлену .
Без обид пожалуйста - ну настроение у меня весёлое сегодня .

[pokos]

Maniac, Ты тумблер то с спдиф убери.

Можно и не убирать, частота не сильно высокая. Но, если надо релюху ВЧ, у меня есть, подарю...

[Lynx]

Dymx меня приятно повеселило -

Вадим, ты где такое чудо прочитал?

Без обид пожалуйста - ну настроение у меня весёлое сегодня

да ну, какие обиды, у меня тоже настроение хорошее

[belka]

Вадим, ты где такое чудо прочитал?

в этой ветке пост 189 , плату зацени .

[Lynx]

Вешать кондюки от "+" и "-" на землю,

только так. Между + и - питания - вариант упрощенный, может не прокатить при работе со скоростными ОУ.
тумблер - нах, поставь реле.
я так полагаю второй слой - сплошная земля?

в этой ветке пост 189 , плату зацени

Приятно прикололо под пивко

[Maniac]

Offтопик:
Dymx - это мой древний (и первый) ник. Был придуман задолго до появления этого форума (у меня тогда даже инета не было, потому как студенту тогда это было почти не по карману)... так что, ничего веселого Ну повеселил, бывает. Для прикола вобщем написал

Ну так, с релюхой возни больше Частоты там действительно не высокие...
если делать на реле, у меня есть оно от модема. Пойдет?
Трансик будет от сетевухи, отпилю кусок с одним кольцом.
Второй слой - сплош земля, но разделена будет на цифровую и аналоговую.
А так в остальном платка нормальная?

[Viking]

А так в остальном платка нормальная?

Мне не нравиться. Только не обижайся.

[SergioT]

Мне не нравиться. Только не обижайся.

Я не смог приатачить рисунок своего варианта наверное пошел бі под водку, ошибку какуюто відает
