Мощный сверхбыстрый композит MAX

[MAXIM_A]

Максимальная выходная мощность 25 ватт, на нагрузке 4ома!
Нашёл классный ОУ, в самый раз для композита. АDA4637-1 плюс LT1210
Основные микрухи-буфера.
http://www.linear.com/product/LT1210
http://www.linear.com/docs/2461
http://www.farnell.com/datasheets/1947262.pdf
http://www.analog.com/en/products/amplifiers/operational-amplifiers/jfet-input-amplifiers/ada4637-1.html

Три в одном, усилитель напряжения, драйвер, и ВК с большим выходным током!
Да, и самое главное, широкополосный и быстрый!
Чем быстрее усилок, тем меньше ошибка ОООС.
А самое главное всё очень просто, всего два активных ОУ.
Не надо термостабилизировать. Не нужен интегратор удержания нуля.
Полный размах выходного напряжения на нагрузке 4 ома 30 вольт.
Ток холостого хода одного канала 200ма, с пятью LT1210, радиатор чуть тёплый.
Звук, полный улёт, детальность, атака, тембра голоса очень натуральные...
Осталось только минимизировать гармоники....
Импульсные хар-ки сняты без входного фильтра С1 на нагрузке 4 ома.

[dyno]

Я то хоть выживу при этом. Не удачное сравнение...
Ну и раз про питание, в даташите написано, если правильно понял, что питание может быть и однополярным. Но схемы нет...

[KSM74]

Я то хоть выживу при этом. Не удачное сравнение...
Ну и раз про питание, в даташите написано, если правильно понял, что питание может быть и однополярным. Но схемы нет...

Любые ОУ можно питать однополяркой, при правильной обвязке, однако готовьтесь к появлению межкаскадных конденсаторов, оно вам надо? И вообще,читайте азы схемотехники ОУ, если уже решили к данной теме руки приложить, дабы не задавать глупых вопросов.

[dyno]

Любые ОУ можно питать однополяркой, при правильной обвязке, однако готовьтесь к появлению межкаскадных конденсаторов, оно вам надо? И вообще,читайте азы схемотехники ОУ, если уже решили к данной теме руки приложить, дабы не задавать глупых вопросов.

Не обобщайте. Речь шла только про LT и её даташит, почему выбирают именно 2-полярное.
Какие там межкаскадные? Но в теме композита наверное не стоит это обсуждать, да.

Power Supplies
The LT1210 will operate from single or split supplies
from ±5V (10V total) to ±15V (30V total). It is not necessary
to use equal value split supplies, however the offset
voltage and inverting input bias current will change. The
offset voltage changes about 500μV per volt of supply
mismatch. The inverting bias current can change as much
as 5μA per volt of supply mismatch, though typically the
change is less than 0.5μA per volt.

LT1210 может работать от одиночного или раздельного источника
питания от ± 5 В (всего 10 В) до ± 15 В (всего 30 В). Нет необходимости
использовать разделенные источники питания равных значений,
однако напряжение смещения и ток смещения инвертирующего входа
будут изменяться. Напряжение смещения изменяется примерно на 500
мкВ на вольт несоответствия питания. Инвертирующий ток смещения
может изменяться до 5 мкА на вольт несоответствия питания, хотя
обычно изменение составляет менее 0,5 мкА на вольт.

[KSM74]

Не обобщайте. Речь шла только про LT и её даташит, почему выбирают именно 2-полярное.

Не вижу смысла спорить с человеком, который ноль в схемотехнике. Повторюсь - изучайте азы, литературы масса.

[MikeF]

dyno, вроде ж нетрудно найти в поисковике...

[dyno]

MikeF, спасибо, уже разъяснили.

[dyno]

Может у кого есть односторонняя версия lay?

[funny the rat]

Может у кого есть односторонняя версия lay?

Зачем? Двухслойка при заказе стоит столько же. A при домашнем изготовлении ставятся пистоны вместо металлизации

[dyno]

MAXIM_A, и все участвующие, можно пару вопросиков коротенько?
1 Зачем R5 и R6 последовательно, можно ли один поставить?
2 Если делать на 2 шт LT1210, нужны ли на выходе 0,22Ом резисторы?
3 Красная линия на плате. На сколько страшно так соединять перемычкой R5 и выход усилителя?
4 Сигнал на дальнюю микросхему так норм, или лучше тоже перемычкой напрямую?
5 Есть ли смысл таки делать на 2 LT, или большой разницы с 1шт не будет?

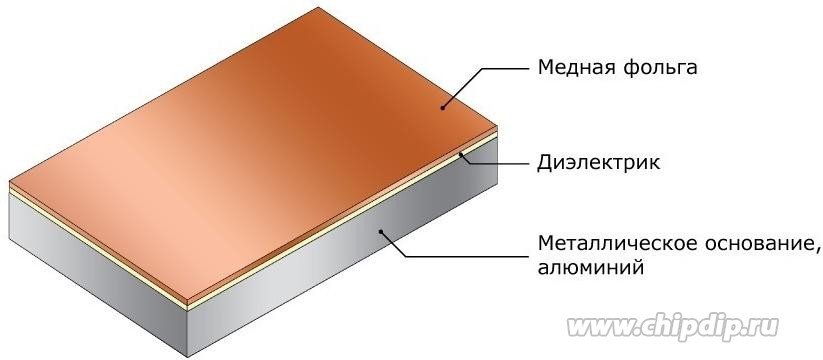

ЗЫ На картинке вид со стороны монтажа, плата на фольгированном алюминии, отверстий не будет. На плате обозначения деталей не по схеме, поэтому объяснил как мог.

[EDDiE]

1 Можно, но, с 2мя считается звук лучше.
2 Если на 2хLT1210 в канал параллельно, - надо.
3,4 Зачем так криво разводить?

[dyno]

Зачем так криво разводить?

Я не волшебник, я только учусь... (с)
В чём кривизна? Если посмотреть на длиннющую плату автора темы, то самый дальний корпус 1210 имеет несравнимо большую длину сигнальной дорожки. И ничего.
А вот связь буфера с выходом короткая, тут не могу сказать, на сколько критично в моем варианте...
Если вы внимательно прочли про используемую подоснову для платы, могу скинуть lay, предлОжите свой вариант.

[pyos]

dyno, у автора темы за счёт разводки ПП обеспечен минимальный импеданс питания, на однослойке этого не достичь. Как минимум это во многом ограничивает возможности ИМС, вплоть до того, что 1210 теряет всякий смысл.

[LepekhinV]

pyos, +1

[dyno]

минимальный импеданс питания

То есть он 5 смог, а я 2 не смог? Что нужно доработать на моей плате? Поставить вместо плёнки 0,22мкФ (это С6 на моей картинке) по 1-5мкФ, или полимеры? Не совсем понимаю термин.
Или сразу вернутся к варианту композита с одной 1210?

[.Васильев]

Что вам лень верхний слой в качестве земли использовать? А низ лутом сделать?

[dyno]

Что вам лень верхний слой в качестве земли использовать? А низ лутом сделать?

Не получится:

На картинке вид со стороны монтажа, плата на фольгированном алюминии, отверстий не будет.

[LepekhinV]

То есть он 5 смог, а я 2 не смог?

Да.

[dyno]

Да.

Как-то можно исправить? Где проблемные места?

[LepekhinV]

Как-то можно исправить?

Двухслойка.

Где проблемные места?

Питание, земля и сигнальная часть.
Коротко - питание широкими дорогами, земля перекрывает дороги питания сверху для минимизации площади контура питания. Сигнал - короткие дороги между элементами.

---------- Сообщение добавлено 14:21 ---------- Предыдущее сообщение было 14:19 ----------

1 Зачем R5 и R6 последовательно, можно ли один поставить?

Минимум шумов.

[dyno]

Двухслойка.

Сообщение от dyno
Где проблемные места?
Питание, земля и сигнальная часть.
Коротко - питание широкими дорогами, земля перекрывает дороги питания сверху для минимизации площади контура питания. Сигнал - короткие дороги между элементами.

Я, конечно, рассчитывал на советы по данной конкретной плате, и её специфике, но и на том спасибо.
