Как контролировать выходное напряжение УМЗЧ точно 2,83в. для измерений динамиков.

[gaga]

Задумка контролировать (измерять) на выходе УМЗЧ (TDA7294) выходное напряжение точно 2,83в. для измерений динамиков.
Имеется сборка на ВА6124 индикатор на светодиодах. Вот его даташит.




Рассчитан на -10 -5 0 +3 +6 Дб.
Значение 0 дб соответствует 0,085в на входе микросхемы.
Рассчитал, когда загорается
первый LED 0.027в
второй LED 0.048в
третий LED 0.085в
четвертый LED 0.120в
пятый LED 0.170в

казалось бы, что проще, на выход уся делитель 1/33,3 на 2-х резисторах (2,83/0,085=33,3)
но тогда общий динамический диапазон существенно расширяется.
первый LED 0.90
второй LED 1.60
третий LED 2.83
четвертый LED 4.00
пятый LED 5.66

Я же хотел бы контролировать от 2,83в +-10% что примерно соответствует первоначальному динамическому диапазону самой микрухи.
Должно получиться так:
первый LED 2.77
второй LED 2.79
третий LED 2.83
четвертый LED 2.87
пятый LED 2.92

По какой схеме собрать делитель?

Кроме как сделать независимое питание и развязать землю УМЗЧ и индикатора через резистор, а на выход УМЗЧ подключить другой резистор в соотношении 1/33,3. мне ничего другого в голову не приходит. Но ХЗ какие наводки я при этом словлю. Короче не очень нравиться мне эта мысль.

У кого какие идеи?

PS
Делается исключительно для удобства пользования, крутанул ручку громкости - настройка сбиласть. По светодиодам очень легко и быстро подстроил нужное напряжение. у меня true rms вольтметр на другой квартире и чтоб не таскать каждый раз.
Есть в наличии прекрасно работающий индикатор от старого мафона.
Сейчас делаю коробочку для измерений со встроенным усем и решил вкарячить туда эту схемку.

[alex3]

Взять микроконтроллер и измерять через АЦП вход. Подобрать МК исходя из требований к частоте сигнала (количество выборок в секунду) и точности (количество бит АЦП)

[Juzzy]

Я просто true rms вольтметром контролирую. К чему множить сущности? Надо то, один раз перед измерениями выставить.

[gaga]

Делается исключительно для удобства пользования, крутанул ручку громкости - настройка сбиласть. По светодиодам очень легко и быстро подстроил нужное напряжение. у меня true rms вольтметр на другой квартире и чтоб не таскать каждый раз.
Есть в наличии прекрасно работающий индикатор от старого мафона.
Сейчас делаю коробочку для измерений со встроенным усем и решил вкарячить туда эту схемку.

добавил в шапку

[Alex]

К чему множить сущности?

Нафиг не надо.

Надо то, один раз перед измерениями выставить.

Можно и не выставлять "точно-точно" 2.83в, а просто выставить "где-то 2-3 вольта", и измерить мультиметром сколько там на самом деле.
Дальше понятно.

P.S. Поскольку тут синус, то "тру-рмс" как бы не сильно и обязателен.

Взять микроконтроллер и измерять через АЦП вход.

При всей моей любви к микроконтроллерам, я сильно против пихать их повсюду, где надо и где не надо.

[mAxSpace]

По светодиодам очень легко и быстро

но нет никакой точности
вот еслиб индикатор имел шаг по 0,2..0,5дБ -то можно было бы. а так на слух точне будет чем этой игрушкой.

[Alexander]

крутанул ручку громкости - настройка сбиласть. По светодиодам очень легко и быстро подстроил нужное напряжение. у меня true rms вольтметр

Если усилитель специально для измерений то лучше туда вставить отключаемую АРУ с настройкой на 2.83в и забыть про вольтметры.

[gaga]

Можно и не выставлять "точно-точно" 2.83в, а просто выставить "где-то 2-3 вольта"

Здрасте ... и измерения улетят на 3-6 дб
у меня вся измериловка, включая микрофон, откалибрована с точностью +-0,3 дб.
сегодня я померял один дин, завтра другой. и я абсолютно уверен, что если я продолжу сводить через неделю, месяц, год мне не надо ни чего перемерять, потому что все цифры (уровни) в абсолютной системе измерений, а не относительные попугаи.

[mAxSpace]

у меня вся измериловка, включая микрофон, откалибрована с точностью +-0,3 дб.

ну вот, а вы хотите измерять индикатором с точностью 3дБ
вы как определите что ровно 2,83 а не 3,1 вольта ? - разница 1дБ

[gaga]

но нет никакой точности
вот еслиб индикатор имел шаг по 0,2..0,5дБ -то можно было бы. а так на слух точне будет чем этой игрушкой.

как раз наоборот, посмотрите даташит и мои таблицы расчетного вольтажа. у самой микрухи диапазон измерений от 0,027В до 0,170 В. т.е. от среднего значения +-0,07в что согласитесь, очень неплохая точность для наших нужд.

---------- Сообщение добавлено 23:22 ---------- Предыдущее сообщение было 23:21 ----------

ну вот, а вы хотите измерять индикатором с точностью 3дБ
выкак определите что ровно 0дб а не 0,87 ?

сузить динамический диапазон делителями на резисторах
т.е. я подстраиваю таким образом, что зажигаю третий (средний) LED на 2,83 В
и тогда первый LED загориться на 2.77В
а пятый (верхний) на 2,92 В
помоему вполне приемлимая точность +-10%

[mAxSpace]

как раз наоборот посмотрите даташит и мои таблицы расчетного вольтажа. у самой микрухи диапазон измерений от 0,027В до 0,170 В. т.е. от среднего значения +-0,07в что согласитесь, очень неплохая точность для наших нужд.

---------- Сообщение добавлено 23:22 ---------- Предыдущее сообщение было 23:21 ----------


сузить динамический диапазон делителями на резисторах
т.е. я подстраиваю таким образом, что зажигаю средний ЛЕД на 2,83 В

Вы хотите это сделать и уврены что это работает. но при этом спрашиваете схему делителя ?
Я бы вам посоветовал семь раз подумать.

---------- Сообщение добавлено 23:30 ---------- Предыдущее сообщение было 23:27 ----------

у самой микрухи диапазон измерений от 0,027В до 0,170 В. т.е. от среднего значения +-0,07в что согласитесь, очень неплохая точность для наших нужд.

пересчитайте на 2,83 в и получите уже не 0,07 а более 1 вольта

[gaga]

В теории это должно работать.
проблема в том, что микруха меряет относительно земли.
а мне надо относительно потенциала 2,83

Электронщики должны меня понять.
Наверно я ошибся веткой. Это не акустика

---------- Сообщение добавлено 23:33 ---------- Предыдущее сообщение было 23:30 ----------

пересчитайте на 2,83 в и получите уже не 0,07 а более 1 вольта

Вы правильно заметили. Я как раз про это и спрашиваю в теме
здесь нужен не тривиальный делитель

[mAxSpace]

Электронщики должны меня понять.

Они вас поняли что вы неправильно понимаете, Это так работать не должно.
Сузить динамический диапазон вам придется собрав схему в 10 раз сложнее чем эта.
Проще найти индикатор с хагом 0,5дБ или с внешними задающими резисторами.

---------- Сообщение добавлено 23:35 ---------- Предыдущее сообщение было 23:34 ----------

Вы правильно заметили. Я как раз про это и спрашиваю

Отвечаю. как электронЩик - в этой схеме такой финт не прокатит.

[Alex]

Здрасте ... и измерения улетят на 3-6 дб

Не улетят, если все правильно делать.
А тем более аж на 6дБ.

P.S. Вы процитировали только начало моей фразы, и забыли о продожлдении.

откалибрована с точностью +-0,3 дб.

Я уже себе представил, какое Вы имеете поняти е об измерениях.
Динамики, 0.3дБ? Это примерно как температуру на улице мерять с точностью 0.1 градус.

Проще найти индикатор с шагом 0,5дБ или с внешними задающими резисторами.

Зачем тут вобоще целый инликатор? Windowed comparator, типа TPS3700, LTC1042 или аналогичный, светодиод (можно и два) и 4 резистора. Всё. Если ему уж так хочется всякой хренью заниматься., а не просто взять вольтметр.

[Juzzy]

раз тут меньше 5 вольт, есть идея. взять attiny45, диод и светодиод. если включить голову, всей работы на полдня

[VladimirV]

Кроме как сделать независимое питание и развязать землю УМЗЧ и индикатора через резистор, а на выход УМЗЧ подключить другой резистор в соотношении 1/33,3. мне ничего другого в голову не приходит.

Не получится. Земля опорного делителя и земля измерительного усилителя в микросхеме - это один вывод. То, что Вы хотите, было бы возможным, если бы земля опорного делителя была бы выведена на отдельный вывод микросхемы. Тогда, меняя потенциал вывода (или величину резистора дополнительного, коль там источник тока в микросхеме) можно было бы менять ДД измерителя. А так - не получится.

---------- Сообщение добавлено 09:06 ---------- Предыдущее сообщение было 09:04 ----------

если включить голову

Надо уметь программировать. Это не всякая голова умеет, даже если её включить.

[Alex]

. взять attiny45,

Если мультиметра под рукой нет, чего уж там кикроонтроллера, надо сразу комп!
Комп + звуковая карт, откалибровать один раз вход, проверять спектролабом и т.п.

всей работы на полдня

А поговорить?

[Malinovsky D]

Если бы пришлось делать что-то подобное, то сделал бы так:

поставил бы детектор на ОУ для переменки выходного напряжения УМ.
Сделал источник опорного напряжения где-нибудь на 2,6 В (точнее - 3,8В, поскольку детектор будет фиксить пики напряжения)
И подавал бы на индикатор разницу между Напряжением детектора и Опорным напряжением.

То есть, еще пара ОУ к этому индикатору, некоторое количество резисторов и диодов. Шкала бы получилась нелинейной. Но как-то работало бы.

В реальности обхожусь регулятором громкости УМ с шагом 1 дБ и звуковой картой. Один раз настраивается тракт и вопрос закрыт. При возникновении сомнений проверяется осциллографом.
Без цифрового регулятора сделал бы переключатель резисторов с подстроечниками.
УМ используется только для измерений.

[user12]

Гм.
Индикатор уровня ~2.8В делается на двух светодиодах и резисторе, здесь даже напрягаться не стоит.
off/
Одно "но" - мне как-то совсем не хочется помогать человеку, который не может говорить на нормальном русском языке, это банальное не-уважение. Не так уж много и надо, достаточно лишь не кидаться [] типа "микрухи" в окружающих.

[mAxSpace]

Гм.
Индикатор уровня ~2.8В делается на двух светодиодах и резисторе, здесь даже напрягаться не стоит.
off/
Одно "но" - мне как-то совсем не хочется помогать человеку, который не может говорить на нормальном русском языке, это банальное не-уважение. Не так уж много и надо, достаточно лишь не кидаться [] типа "микрухи" в окружающих.

Смысл от такого индикатора если у него большая погрешность ?

---------- Сообщение добавлено 00:27 ---------- Предыдущее сообщение было 00:27 ----------

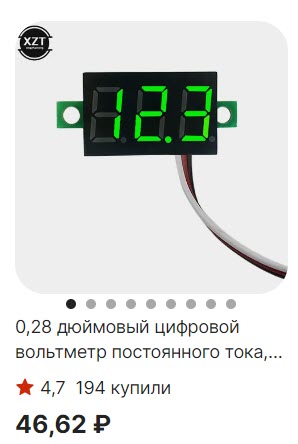

Ни на что не намекаю, но...
