    По умолчанию Широкополосные ВЧ трансформаторы

    На широкополосных ВысокоЧастотных трансформаторах для передачи
    цифрового потока данных, хочется остановится особо.
    Несмотря на то, что они не участвуют напрямую в аналоговом тракте,
    но вклад их в дальнейшее улучшение звука весьма существенен.
    Замена оптоэлектронной развязки на трансформатор позволяет практически полностью избавится от фазовых шумов и искажений. А также исключить и различные временные флуктуации, т.н джиттер. Если кто сможет дополнить, или у кого уже имеется подобный опыт применения ВЧ трансформаторов для цифровой передачи данных, то я был бы очень признателен.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	TFF-110.png
Просмотров:	2012
Размер:	12,3 Кб
ID:	14764   Нажмите на изображение для увеличения.

Название:	TFF-111.png
Просмотров:	1829
Размер:	12,1 Кб
ID:	14765   Нажмите на изображение для увеличения.

Название:	TFF-112.png
Просмотров:	1322
Размер:	9,8 Кб
ID:	14786
    Последний раз редактировалось А.Воробьев; 11.10.2006 в 08:24.
    "Не видящий, да услышит. Не слышащий, да увидит!"... (C)

  2. Старый знакомый
    Автор темы
    Аватар для А.Воробьев
    Регистрация
    20.05.2005
    Адрес
    Кишинев
    Возраст
    66
    Сообщений
    693

    По умолчанию Re: Широкополосные ВЧ трансформаторы

    Цитата Сообщение от olegpa Посмотреть сообщение
    Если вы еще следите за этой веткой
    то хочу спросить можно ли с вами как-то связаться
    я тоже из Кишинева
    Связаться в принципе возможно, но только я не занимаюсь ремонтом и
    всякими переделками бытовой техники. Неинтересно, да и времени на это просто нет.
    Цитата Сообщение от olegpa Посмотреть сообщение
    А на "Птичке" когда слышат о регуляторе
    громкости типа Alps - просто пожимают плечами.
    Вы бы еще у них Black Gate спросили Кроме некондиционных и
    перемаркированных китайских р-деталей, но по-цене брендов, найти что либо приличное стало практически невозможно.
    "Не видящий, да услышит. Не слышащий, да увидит!"... (C)

  3. Зарегистрировался Аватар для olegpa
    Регистрация
    07.08.2006
    Сообщений
    3

    По умолчанию Re: Широкополосные ВЧ трансформаторы

    Привет Александр
    Да ремонтом есть кому заниматься
    Я вообще то думал о том чтобы
    сделать полностью новый предварительный усил.
    Для того чтобы паять - есть друг который неплохо умеет.
    А вот как подумаешь о элементной базе
    а еще о том что печатную плату надо под это делать
    так сразу вспоминаешь что живешь в Молдове )

    А насчет вас я предполагал
    что может у вас есть какой-нибудь "канал"
    через который вы покупаете те же
    Alps и другие детали недоступные в Молдове.
    Ну и думал может посмотреть что у вас есть
    интересного с точки зрения аудио,
    если вы для себя сделали какую-то аудиосистему.

    P.S. Где-то в ваших ветках форума читал
    насчет опто развязки цифровой и аналоговой
    части. Вчера как раз заходил на сайт Андронникова.
    Он там как раз модифицировал сидюк
    и реализовал опто развязку.

    С уважением Олег

  4. Старый знакомый
    Автор темы
    Аватар для А.Воробьев
    Регистрация
    20.05.2005
    Адрес
    Кишинев
    Возраст
    66
    Сообщений
    693

    По умолчанию Re: Широкополосные ВЧ трансформаторы

    Цитата Сообщение от olegpa Посмотреть сообщение
    Я вообще то думал о том чтобы
    сделать полностью новый предварительный усил.
    Хорошее дело, только это нужно обсуждать в другом разделе.
    Цитата Сообщение от olegpa Посмотреть сообщение
    А насчет вас я предполагал
    что может у вас есть какой-нибудь "канал"
    через который вы покупаете те же
    Alps и другие детали недоступные в Молдове.
    Я куплей-продажей не занимаюсь. Об этом лучше спросить у барыг на "птичке". Хотя их каналы уже давным-давно известны, -это Москва.
    Цитата Сообщение от olegpa Посмотреть сообщение
    P.S. Где-то в ваших ветках форума читал
    насчет опто развязки цифровой и аналоговой
    части.
    Попробуйте заглянуть на первую страничку этой же ветки и Вы с удивлением заметите, что опторазвязка меня как раз меньше всего интересует Кстати, ее название "Широкополосные ВЧ трансформаторы" и я бы попросил не уходить так далеко от темы, а обсуждать вопросы, связанные именно с ВЧ трансформаторами. Для флейма, есть флейм.
    "Не видящий, да услышит. Не слышащий, да увидит!"... (C)

  5. Завсегдатай Аватар для boatsman
    Регистрация
    10.03.2004
    Адрес
    Москва
    Возраст
    56
    Сообщений
    2.579

    По умолчанию Re: Широкополосные ВЧ трансформаторы

    А флейм при чем? Флейм просьба не засорять. Есть тематические разделы. И толкучка в то числе
    Yours Aye, Ilya

  6. Зарегистрировался Аватар для olegpa
    Регистрация
    07.08.2006
    Сообщений
    3

    По умолчанию Re: Широкополосные ВЧ трансформаторы

    Все ясно Александр.

    Больше вопросов к вам не имеется.

    Добавлено через 3 минуты
    кстати а по-поводу развязки трансформатором
    цифры и аналога
    так люди как раз от транса к опто "приходят"
    а вы я вижу обратным путем
    ну успехов вам всяческих
    Последний раз редактировалось olegpa; 03.11.2006 в 10:45. Причина: Добавлено сообщение

  7. Завсегдатай Аватар для boatsman
    Регистрация
    10.03.2004
    Адрес
    Москва
    Возраст
    56
    Сообщений
    2.579

    По умолчанию Re: Широкополосные ВЧ трансформаторы

    Цитата Сообщение от А.Воробьев Посмотреть сообщение
    А доки по ферритам 3Е1 - 3Е5 случайно нет?
    Все, что нашел - кроссреференс

    3Е1= N41 Epcos = 05P Indiana General примерно 72 Amidon mu=2700 - должон спокойно работать до 20...30 МГц (но наверху могут фокусы быть) - из опыта; РжавоЖелезноКубисты грозят аж до 40 МГц в трансформаторах при малых мощностях (читай-на линии).

    3E2 = N30 Epcos = 06 Indiana General = 75 Amidon (Fair-Rite) mu=5000 , обещают ту же полосу - реально
    бинокль Эпкос с довольно халявной намоткой после подгонки импеданца линии тянул при 1:4 трансформации 22МГц. Моща правда не ахти (что-то вроде миллиВатта - мясо 9Х14 овал высотой 9мм, две дырки 4 мм по высоте).
    1:1 будет широкополоснее - особенно без 30мА подмагничивания. И обмотки не эмальпроводом, а что получче.
    И импеданец линии не подгонять, как я - по форме загнанного прямоугольника с заданной нагрузкой подкручивал/раскручивал пару. Кабелем надо, тонким и хорошим.

    3E3 mu=10000, 15МГц. Запредельный феррит для звуковых фильтров (ФНЧ) - но вроде (по моим данным) только большие кольца (30мм).
    Последний раз редактировалось boatsman; 07.11.2006 в 21:21.
    Yours Aye, Ilya

  8. Завсегдатай Аватар для boatsman
    Регистрация
    10.03.2004
    Адрес
    Москва
    Возраст
    56
    Сообщений
    2.579

    По умолчанию Re: Широкополосные ВЧ трансформаторы

    http://www.pe-coils.com/MnZn_Feirrit...20COMPARES.pdf

    Еще один кроссреференец - но во всех чуть разные данные по проницаемости.

    Во вложении - все, чего нашел оригинального.
    Вложения Вложения
    Yours Aye, Ilya

  9. Старый знакомый
    Автор темы
    Аватар для А.Воробьев
    Регистрация
    20.05.2005
    Адрес
    Кишинев
    Возраст
    66
    Сообщений
    693

    По умолчанию Re: Широкополосные ВЧ трансформаторы

    boatsman, Огромное спасибо за инфу!
    "Не видящий, да услышит. Не слышащий, да увидит!"... (C)

  10. Завсегдатай Аватар для boatsman
    Регистрация
    10.03.2004
    Адрес
    Москва
    Возраст
    56
    Сообщений
    2.579

    По умолчанию Re: Широкополосные ВЧ трансформаторы

    Да не за что. Я и еще кое-чего нарыл, но все мутное и требует систематизации. А у меня запарка - надо срочно реанимировать излучатель, ибо у меня друг-датчанин в Питере сидит и ждет. Без этого нам протокол не подпишут и денег не заплатят.

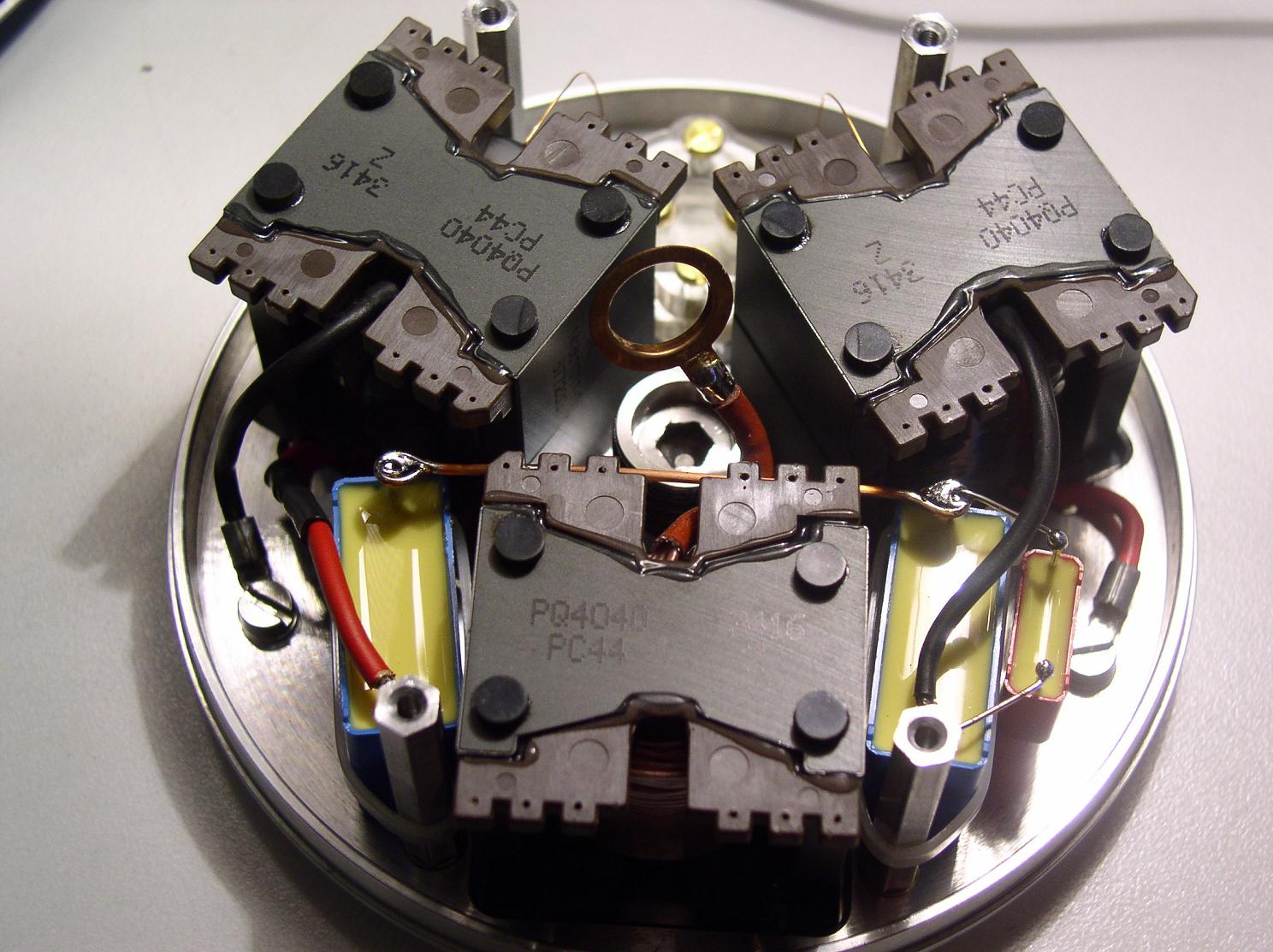

    Кстати - ферритовотрансформаторная тема: на фото - два трансформатора тока, которые ток пульсаций высоковольтного умножителя (300кВ\1кВт, преобразователь двухтактный), преобразуют в 4А через резонансную цепь (еще третья катушечка и последовательно кондеры фольговые) и накал рентгеновской трубки.
    Все это дело висит под потенциалом катода (300кВ) в элегазе, а частотой можно ток накала менять, не трогая анодное напряжение.
    От такие от чашки с зазорами, токовые обмотки - свитый пучок литцендратов.

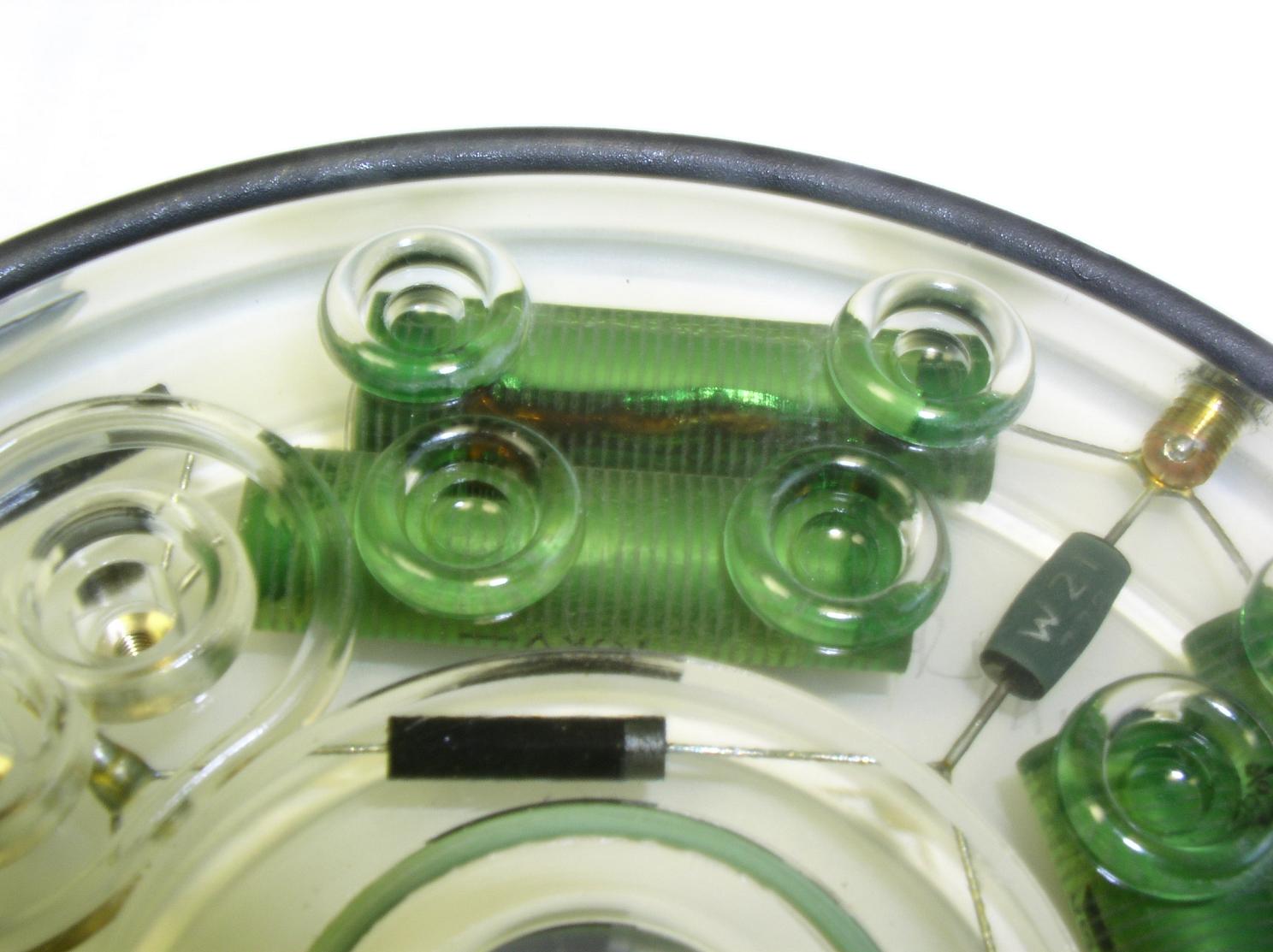

    И второй снимок - кондер в секции умножителя, пробился гад - из-за него весь сыр-бор. Аабратите внимание на прозрачность эпоксидной смолы.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	cath4publish.JPG
Просмотров:	435
Размер:	205,5 Кб
ID:	15707   Нажмите на изображение для увеличения.

Название:	t1_multiplier_1.JPG
Просмотров:	470
Размер:	133,4 Кб
ID:	15708
    Yours Aye, Ilya

  11. Старый знакомый
    Автор темы
    Аватар для А.Воробьев
    Регистрация
    20.05.2005
    Адрес
    Кишинев
    Возраст
    66
    Сообщений
    693

    По умолчанию Re: Широкополосные ВЧ трансформаторы

    boatsman, Хотел ответить подробно, но так закрутился, что обо всем забыл. Насчет прозрачной эпоксидной смолы, это т.н. эпокси-резин.
    Изначально это абсолютно прозрачные кристаллы, на солнечном свету их грани играют всеми цветами радуги, почти как у бриллиантов
    Я их широко использую для приготовления фоторезиста и покрывного лака для СВЧ устр-в. На 12ГГц потерь не было обнаружено. Также у него очень высокая электрическая прочность. Но самое интересное, что производитель эпокси-резин США и изготовляется он в штате Флорида.
    Вот бы никогда не подумал. Если нужны более точные аттрибуты, то я смогу поднять документы. Но это так, к слову...
    Есть отличные новости по испытанию сабжевых трансформаторов TFF-110 из С.Пб. Положительный эффект очень существенный. Пропала грязь на верхах, чуть поднялась нижняя середина, общая картина не ухудшилась.
    Музыка стала вовлекать еще больше. Наверное за счет еще большего количества появившихся новых нюансов (увеличение разрешающей способности). Скоро будет полный отчет. Такие вот дела!
    Последний раз редактировалось А.Воробьев; 26.11.2006 в 03:01.
    "Не видящий, да услышит. Не слышащий, да увидит!"... (C)

  12. Старый знакомый
    Автор темы
    Аватар для А.Воробьев
    Регистрация
    20.05.2005
    Адрес
    Кишинев
    Возраст
    66
    Сообщений
    693

    По умолчанию Re: Широкополосные ВЧ трансформаторы

    Дополнительная информация от ZugDuk, поступившая 2-мя днями позже на мой е-майл:
    +++
    После трехдневного прогрева цифровой трансформатор
    немного изменил звучание. Нижняя середина задвинулась
    назад до нормального состояния, атака на верхах стала
    лучше. В общем, все очень ровно и красиво. Слушая музыку
    получаю удовольствие. Постоянно ловлюь себя на мысли,
    что раньше не слышал многих нюансов.
    Резюме: Отличный трансформатор! Рекомендую всем.
    +++
    Последний раз редактировалось А.Воробьев; 07.03.2009 в 20:55.
    "Не видящий, да услышит. Не слышащий, да увидит!"... (C)

  13. Завсегдатай Аватар для boatsman
    Регистрация
    10.03.2004
    Адрес
    Москва
    Возраст
    56
    Сообщений
    2.579

    По умолчанию Re: Широкополосные ВЧ трансформаторы

    Цитата Сообщение от А.Воробьев Посмотреть сообщение
    эпокси-резин
    что в переводе с английского ... эпоксидная смола. Жидкая.

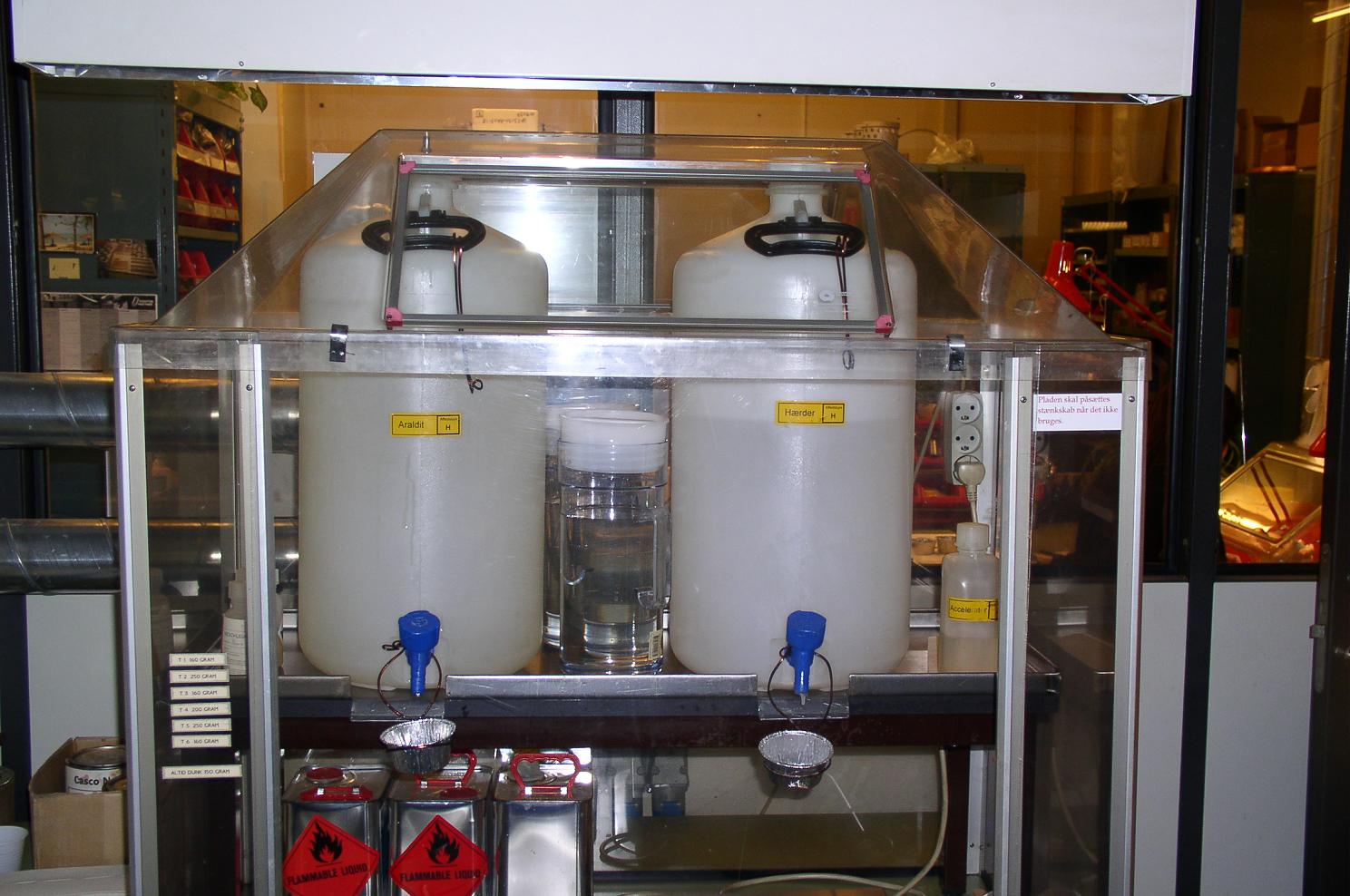

    Торговая марка Araldit. На снимке собственно вся инсталляция по смешиванию. Отверждается в термовакуумном шкафу. результат налицо

    TF-110 это 110 Ом?
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	araldit.JPG
Просмотров:	428
Размер:	181,9 Кб
ID:	16337
    Yours Aye, Ilya

  14. monster of reality Аватар для deemon
    Регистрация
    24.03.2006
    Адрес
    Пятигорск
    Возраст
    52
    Сообщений
    1.856

    По умолчанию Re: Широкополосные ВЧ трансформаторы

    Цитата Сообщение от А.Воробьев Посмотреть сообщение
    В основном, да. Но с некоторыми технологическими "наворотами", да и сердечник не кольцеобразный, а горшкообразный чтобы можно было сделать зазор.
    Насчет намотки коаксиалом, делали мы такие трансы в лаборатории на Телевидении Сердечник держали 2 человека, а 120 метров 8мм кабеля
    РК-75 на каждую катушку наматывали еще 2 человека. Правда случай был особоый...
    Ха-ха , я тоже такие делал Поэтому знаю , для чего - наверняка фон подавляли ! У нас был случай , когда от радиорелейной линии до передатчика шёл довольно длинный кабель , и из-за разности земляных потенциалов возникала помеха , тогда я немножко подумал и придумал как от этого избавиться - пришлось намотать целую бухту кабеля на сердечник от сварочного трансформатора ........

    P.S. А насчёт видеотрансформатора - тоже возникали такие идеи . Но тут фирма Lundahl нас обскакала - у них среди прочих трансов есть и такие , я видел на их сайте .

  15. Новичок Аватар для Galka Alex
    Регистрация
    31.10.2007
    Адрес
    Украина
    Возраст
    48
    Сообщений
    27

    По умолчанию Re: Широкополосные ВЧ трансформаторы

    Приветствую, Александр Евгеньевич !
    Закончил DAC ,провел небольшой эксперимент по сравнению цифровых
    трансформаторов.

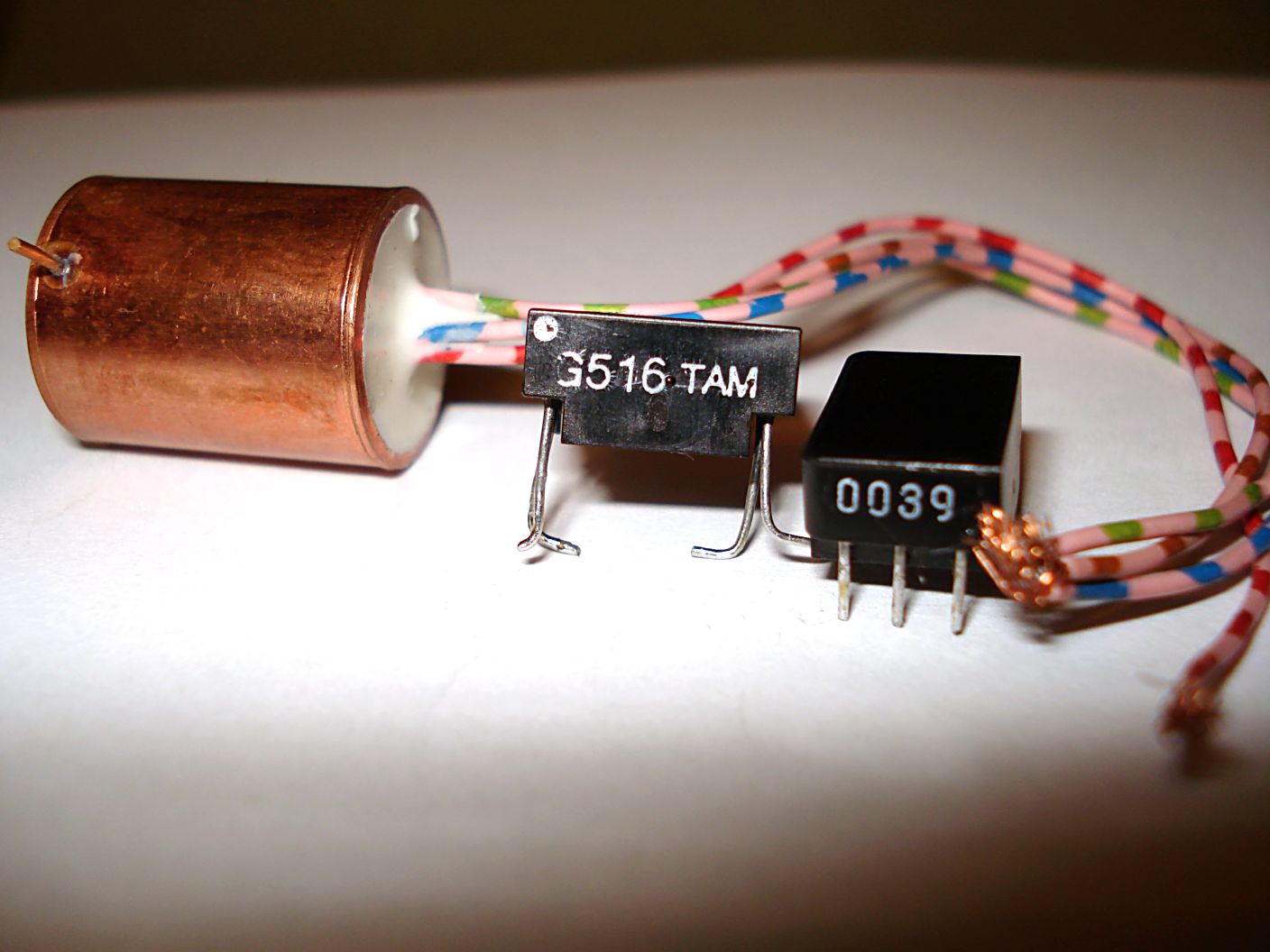

    Изначально был установлен цифровой трансформатор "Tamura" - который виден на фото и все в звуке было прекрасно - даже более чем прекрасно !
