Усилительные модули HB 2.05X

[sousmanster]

Дальнейшее развитие плат версии 2_04Х
История:

Скрытый текст

Платы версии 1: https://forum.vegalab.ru/showthread.php?t=75510
Платы версии 2: https://forum.vegalab.ru/showthread.php?t=78193
Автомобильный усилитель, версия 1: https://forum.vegalab.ru/showthread.php?t=70258
Автомобильный усилитель, версия 2: https://forum.vegalab.ru/showthread.php?t=83402

[свернуть]

Есть два вида плат:
2_050Х основная версия, 2_051_LITE упрощенная и удешевленная версия
Различия можно посмотреть тут: https://youtu.be/_h1LtPupAAg
Оба варианта собираются на 4-слойных платах. Выходные каскады полностью идентичные. В лайт версии применяется модулятор на дешевых ИМС, упрощенный стабилизатор питания и предусилитель. Чуть снижено драйверное напряжение для уменьшения тока ХХ.



Обзоры:
Сталкер, на предыдущую версию 2_043: https://youtu.be/m_3qMUjbg7A
В V-Mire.net на лайт версию: https://youtu.be/GKkiyVmFLc0

Параметры основной версии:
Напряжение питания, мин-макс, В: +/-30 до +/-60
Максимальная выходная мощность,Вт: 400@4Ом
Максимальный выходной ток, 4Ом, 20C, А: 15
Максимальный выходной ток, 8 Ом, А: Ограничен Uпит/Rнагр
Максимальный выходной ток, 2 Ом, А: 18
Потребление по шинам питания +/- на ХХ, не более, мА: 100/-90
Максимальная долговременная мощность СКЗ, Вт: 100
Полоса пропускания полной мощности Гц-кГц по -0,5дБ: 8-22
КПД на мощности 100Вт/4Ом, не менее, %: 86
Входное сопротивление, DIF/SE, не менее, Ом: 10к/15к
Усиление, SE/DIF, дБ : 28/34

Разметка
Разметка 2_051_LITE.pdf
Разметка 2_050.pdf

Лист данных: https://drive.google.com/open?id=19c...DQi35DSglntnKT
Тема по продаже: https://forum.vegalab.ru/showthread.php?t=88221
(со временем тема может самовыпилиться по моему недосмотру, просьба в этом случае писать на почту)

Почта sous-kсобакаmail.ru

[sousmanster]

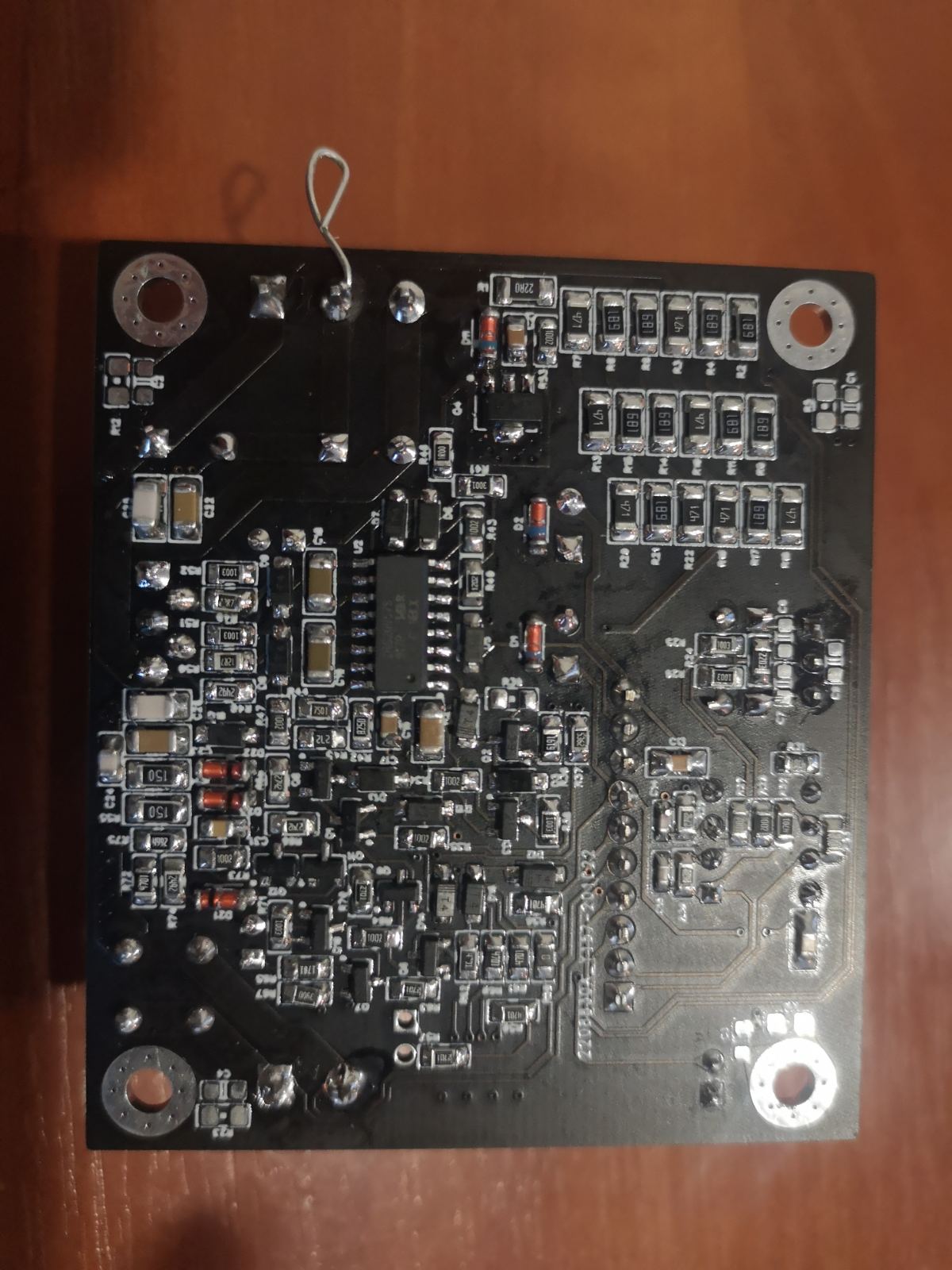

Схема уже была отработана ранее, но прошлая партия была сделана до того, как я начал заказывать платы на производстве, потому пришлось сильно переработать ПП в плане оптимизации под бюджетную сборку. Первый вариант был с плотным двухсторонним монтажом, теперь 95% SMD на нижней стороне.
Кроме того, были исправлены некоторые ошибки в работе интерфейса, и добавлены предстабилизаторы. Ну и прошлая плата былаа сделана под индустриальный драйвер SI8234, а текущая под аудио драйвер SI8244.
По прошлой ревизии ПП у меня на странице есть нессколько видео с измерениями:



---------- Сообщение добавлено 12:47 ---------- Предыдущее сообщение было 11:55 ----------

переиграть усилитель YAMAHA 801 A-S801 который слушаю в данное время

Здравствуйте. по сравнению вряд ли кто-то ответит.
У 2 версии мощность ограничена напряжением питания. Так как применяются конденсаторы на 63В.
по 3 версии скорее всегт тоже будут 63В конденсаторы, потому максимум 500Вт при 10% искажений.

[Leotula]

sousmanster, Здравствуйте.Пишу Вам на эл.почту по поводу приобретения двух плат-никакого ответа.Очень заинтересован в Вашем усилителе.Спасибо.

Доброго дня! так же не могу получить отвта на электронку, хочу приобрести два модуля с БП

[Mike-Lm]

Приобрел два модуля 2_051. Лайт в бюджетную систему. Брался для фонового мурчания на низкой громкости. Получилась совершенно не бюджетная . Измерения на 1 Вольте/4 Ом. Шум -100 дБ удивляет. И это на трансформаторном питании. Из акустики услышать, что усилитель включен - надо сильно постараться. Очень удачный получился. Даже не дождался корпусов, уже мурчит, скрепленный до кучи на металлической пластине .

[Ryogo]

Добрый день!
А уже есть готовые прототипы с измерениями? Как говориться, видит ли осциллограф (спектра) эти улучшения?

Тоже интересует. Видео со старым прототипом на ютюбе смотрел, выглядело неплохо - но в новых платах ведь планируется использовать другой драйвер и неизвестно, как это отразится на результате

[sousmanster]

другой драйвер и неизвестно, как это отразиться на результате

Драйвер скорее всего лучше, так как сделан для аудио. Отличается "prection dedtime" от индустриального 823х.

---------- Сообщение добавлено 12:54 ---------- Предыдущее сообщение было 12:54 ----------

И это на трансформаторном питании. Из акустики услышать, что усилитель включен - надо сильно постараться. Очень удачный получился. Даже не дождался корпусов, уже мурчит, скрепленный до кучи на металлической пластине .

Спасибо!!!

[sousmanster]

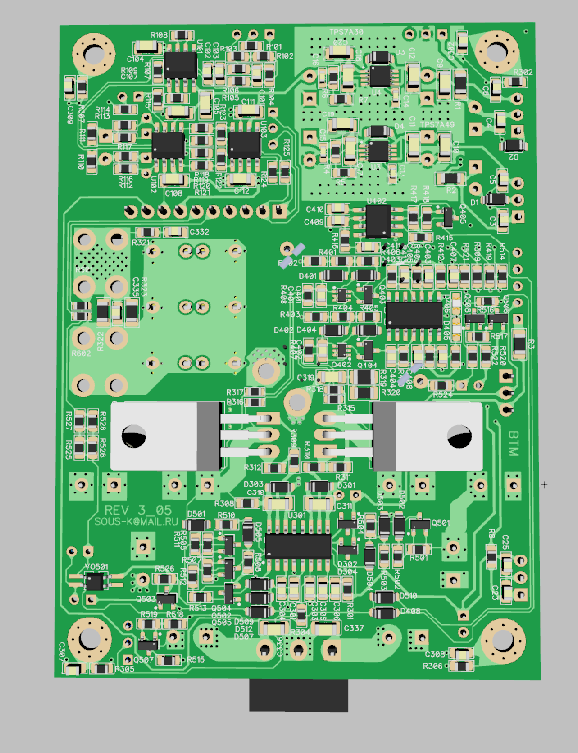

Завершается подготовка к производству пробной партии V3.

[Wwmark]

Пробная партия V3 для реализации или только для тестов? Со стоимостью определились, сколько ориентировочно?

[sousmanster]

Заказал 10 штук. Надеюсь, не напартачил, и переделывать не нужно будет.
Доставка DHL, так что через неделю будет у меня.
По цене еще не знаю, на сколько сложно будет собираться. Ориентировочно чуть меньше чем пара 2_050.

[voldemardm]

Схемку глянуть можно?

[sousmanster]

Схема наверное будет досупна позже.
Модуляторы применяются совместимые с остальными линейками.
Некоторое творчество присутствует в схеме защиты по току, остальное все по даташитам.
Питание-7812/7912=>TPS7AXX
Предусилитель такой же как в версии 2_050.
Драйвер полумоста SI8244, зашита на LM319+NE555
И немного мелочевки, датчик постоянки, датчик перегрева, датчик наличия положительного и отрицательного силового напряжения,

[voldemardm]

Спасибо, жду.

[vladimirtim]

Версия 3 тоже моно будет плата?

[RestlesssUA]

А что со 100-ватной версией?

[sousmanster]

Да, 3 версия тоже моно.И 100Вт моно
Заготовки 100Вт версии выехали пару дней назад fedex-ом, дней за 10 приедут.

[DrModd]

fedex-ом

Почем федекс в Украину?

[sousmanster]

Около 17

[eclipsdls]

Интересна 3 версия.
Написал в личку.

[sousmanster]

товарищи, я физически не успеваю всем отвечать. Как только получу платы, я сразу же напишу тут!

[sousmanster]

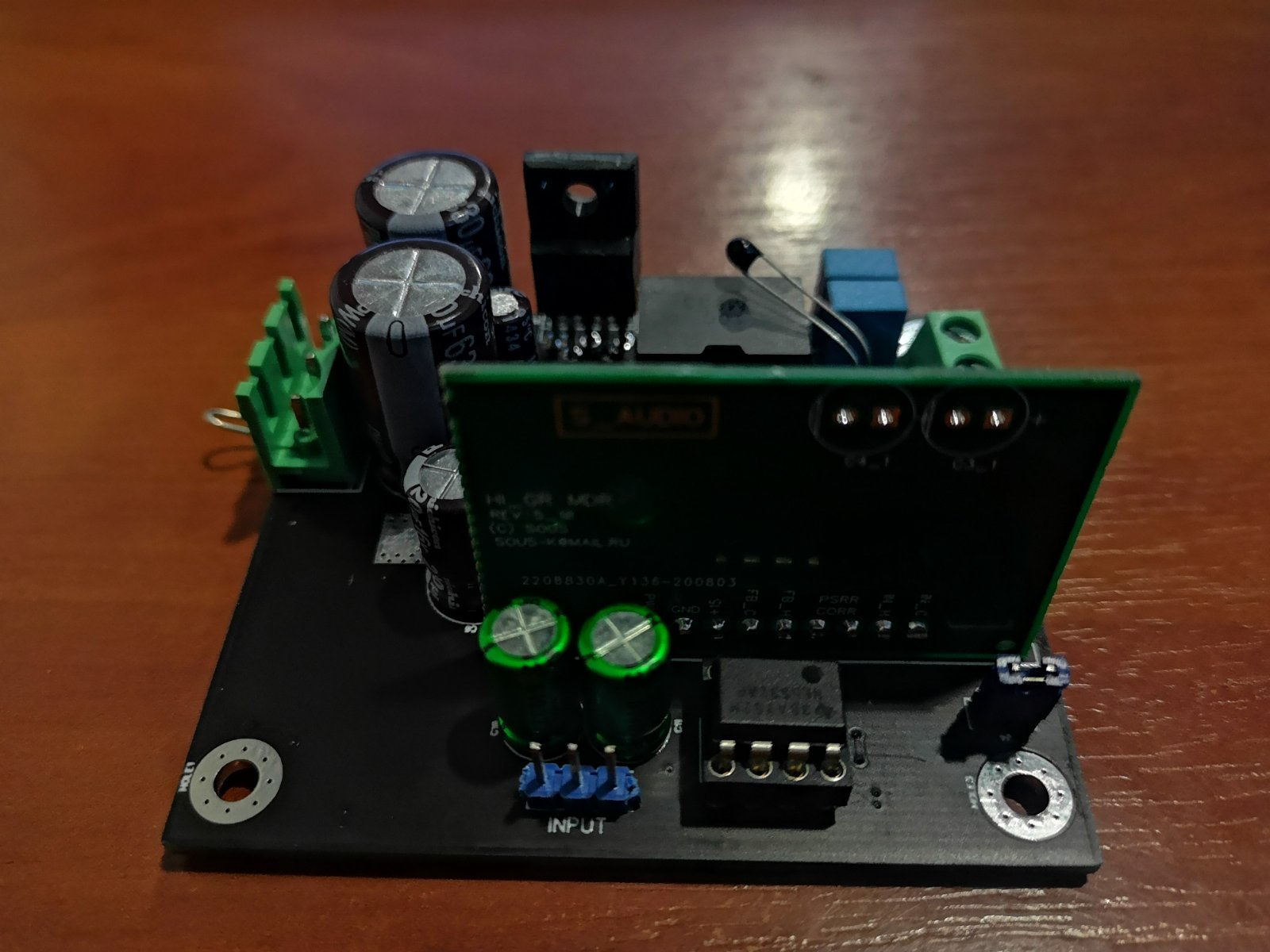

Прототип 100Вт версии.
пока не полнофункционален, не хватает мелочевки.

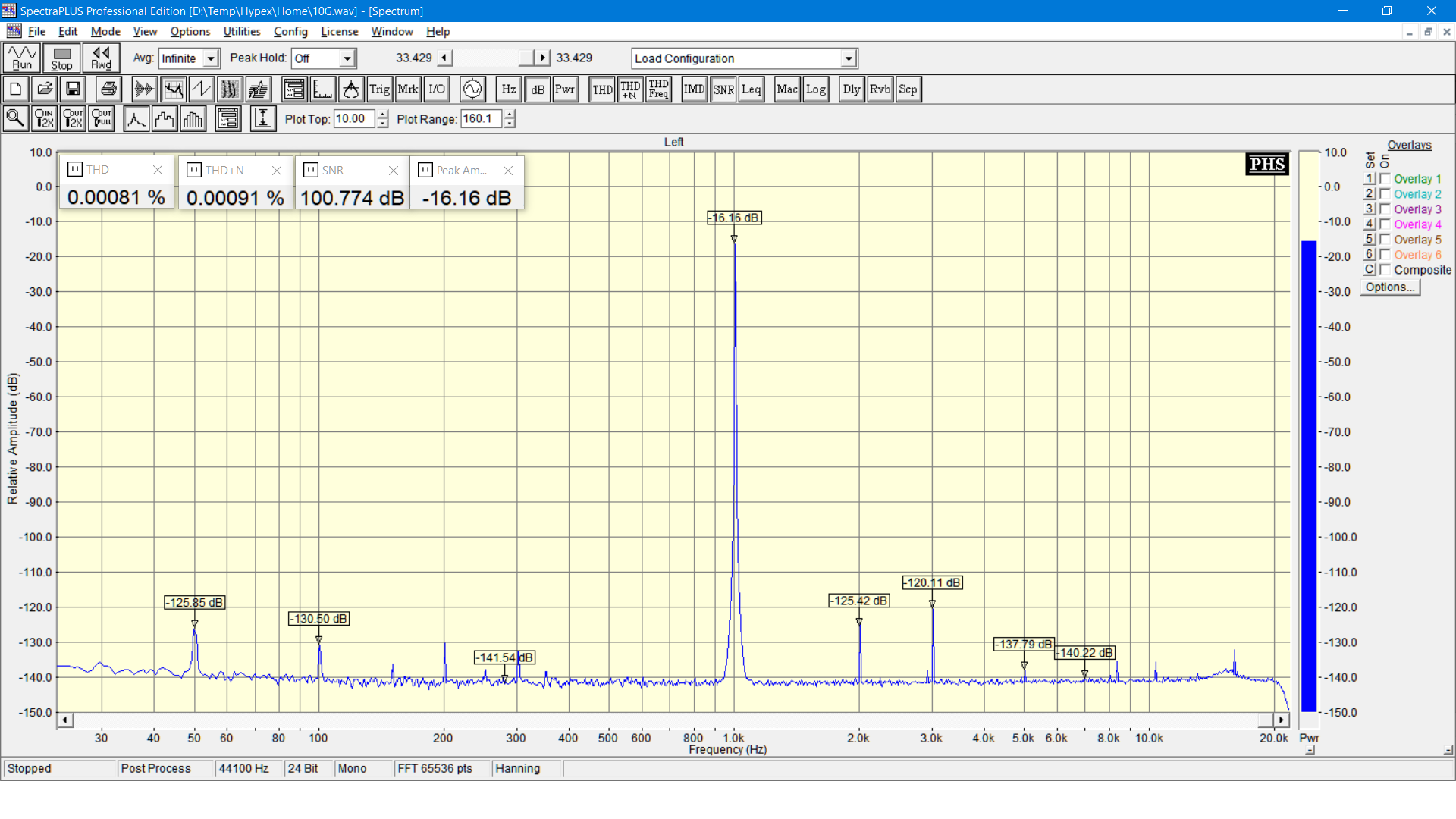

В целом работает не плохо. Искажения на уровне менее 0,002% до 60Вт (питание +/-28В)
потребление на холостом ходу 2,5Вт.




не полная функциональность касается индикации OCP.

[dyno]

А к радиатору что прислонять?
