Усилительные модули HB 2.05X

[sousmanster]

Дальнейшее развитие плат версии 2_04Х
История:

Скрытый текст

Платы версии 1: https://forum.vegalab.ru/showthread.php?t=75510
Платы версии 2: https://forum.vegalab.ru/showthread.php?t=78193
Автомобильный усилитель, версия 1: https://forum.vegalab.ru/showthread.php?t=70258
Автомобильный усилитель, версия 2: https://forum.vegalab.ru/showthread.php?t=83402

[свернуть]

Есть два вида плат:
2_050Х основная версия, 2_051_LITE упрощенная и удешевленная версия
Различия можно посмотреть тут: https://youtu.be/_h1LtPupAAg
Оба варианта собираются на 4-слойных платах. Выходные каскады полностью идентичные. В лайт версии применяется модулятор на дешевых ИМС, упрощенный стабилизатор питания и предусилитель. Чуть снижено драйверное напряжение для уменьшения тока ХХ.



Обзоры:
Сталкер, на предыдущую версию 2_043: https://youtu.be/m_3qMUjbg7A
В V-Mire.net на лайт версию: https://youtu.be/GKkiyVmFLc0

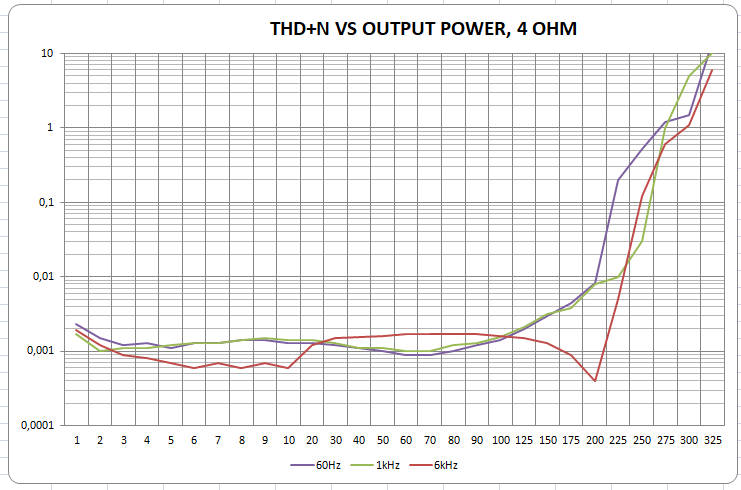

Параметры основной версии:
Напряжение питания, мин-макс, В: +/-30 до +/-60
Максимальная выходная мощность,Вт: 400@4Ом
Максимальный выходной ток, 4Ом, 20C, А: 15
Максимальный выходной ток, 8 Ом, А: Ограничен Uпит/Rнагр
Максимальный выходной ток, 2 Ом, А: 18
Потребление по шинам питания +/- на ХХ, не более, мА: 100/-90
Максимальная долговременная мощность СКЗ, Вт: 100
Полоса пропускания полной мощности Гц-кГц по -0,5дБ: 8-22
КПД на мощности 100Вт/4Ом, не менее, %: 86
Входное сопротивление, DIF/SE, не менее, Ом: 10к/15к
Усиление, SE/DIF, дБ : 28/34

Разметка
Разметка 2_051_LITE.pdf
Разметка 2_050.pdf

Лист данных: https://drive.google.com/open?id=19c...DQi35DSglntnKT
Тема по продаже: https://forum.vegalab.ru/showthread.php?t=88221
(со временем тема может самовыпилиться по моему недосмотру, просьба в этом случае писать на почту)

Почта sous-kсобакаmail.ru

[DrModd]

Расскажите, как можно добиться таких показателей на 0204? я имею в виду - 170 в таблице
Вообще конечно зачетные измерения...

[Chudik]

Лови
Вложение 388348

Посмотрел, как-то слабо коррелирует с обсуждаемой темой.

[DrModd]

Посмотрел, как-то слабо коррелирует с обсуждаемой темой.

Это основа, Соусмастер довел до ума данную схему, применив другую элементную баз.

[Дед-ка]

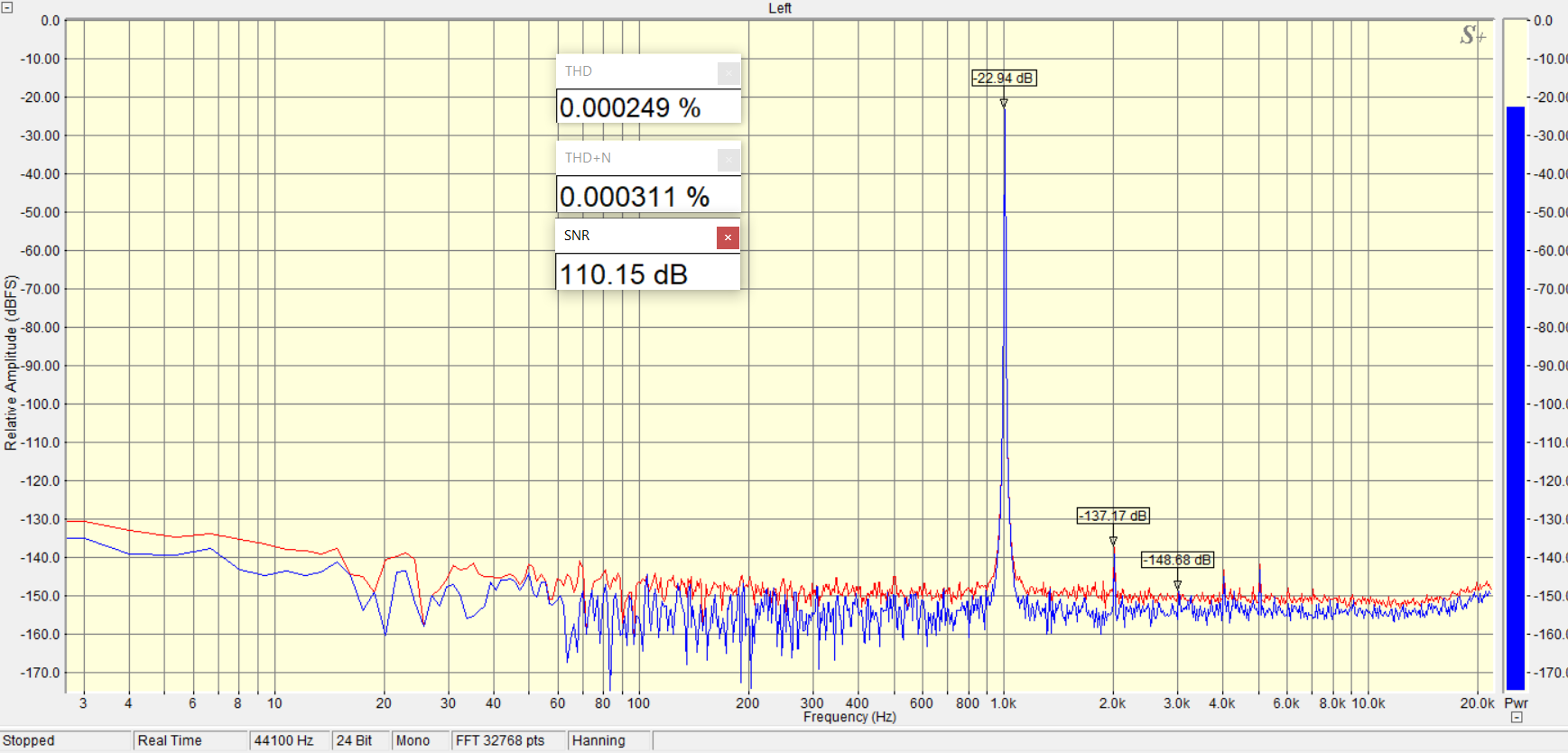

Измерение 2_052 25Вт/4Ом
Питание +/-33В
Впервые такой SNR. Фактически,это все что может карта
Вложение 388461

Юрий, ну вы продолжаете удивлять. Вы большой МОЛОДЕЦ. А какой источник питания использовался при измерениях? ...с уважением Вячеслав.

[sousmanster]

Спасибо!

А какой источник питания использовался при измерениях?

От лабораторного блока UNI-T 3305. Блок любительский, но неплохой.

Наконец-то сделал измерения 2_051Lite.
Питание +/-48В GHXAMP 500W LLC, сток.
4Ом

Видимо удачный экземпляр попался, обычно чуть хуже.

---------- Сообщение добавлено 18:37 ---------- Предыдущее сообщение было 17:57 ----------

как-то слабо коррелирует с обсуждаемой темой

Там приведена схема модулятора, если немного вникнуть- будет понятна суть работы всех узлов.
А элементная база особого значения не имеет, для начинающих, таких как я , удобнее было все делать на ИМС, а для гуру типа Бруно - на рассыпухе.
Хотя я немного изменил коэффициенты суммирования ветвей ОС и чуть приукрасил схему модулятора, суть это не меняет. Можете скопировать дизайн Бруно и получится все то же, но в "профиль".

Кстати, обратите внимание, лайт модуль далек от оптимизации, нет всяких там малошумящих ОУ и LDO, медь 1Oz, сделан на GP комплектухе.

[DrModd]

Расскажите, как можно добиться таких показателей на 0204? я имею в виду - 170 в таблице

Вопрос без ответа

[sousmanster]

Вопрос без ответа

Тут все от всего зависит.
Если по короче- замена ОУ в карте по входу и выходу ЦАП, удалены мьют ключи, защитные диоды по входу, последовательные резисторы по выходу.
+ еще особенность работы спектраплас, у нее со снижением выходного уровняпо выходу, график съезжает вниз. Почему так сделано не знаю, собственно не суть. Ведь важна не привязка к уровню, а дельта

[DrModd]

Если по короче- замена ОУ в карте по входу и выходу ЦАП

На что меняли?

[dyno]

Измерение 2_052 25Вт/4Ом
Питание +/-33В
Впервые такой SNR. Фактически,это все что может карта
Вложение 388461

Супер. А можно Лайт так же измерить? В таких же условиях. Спасибо.

[sousmanster]

пока лайт отложена до марта. Причина в том, что очень низкая рентабелность. первоначальная стоимость в 28 долларов делает выпуск не слишком интересным, а повышение стоимости 100вт версии снижает разницу между 2_051лайт и 100вт версией до слишком малого значения. по хорошему- лучше взять лайт и использовать источник питания около +/-30В.

[dyno]

В итоге останется одна модель? Жаль...

[sousmanster]

На данный момент 3 модели домашних:
2_051, 2_052 и 3_06
и две модели авто на базе 2_14, стерео и мост.

---------- Сообщение добавлено 10:23 ---------- Предыдущее сообщение было 01:07 ----------

На что меняли?

По выходу LME49720 ЕМНИП
по входу OPA1612

---------- Сообщение добавлено 11:24 ---------- Предыдущее сообщение было 10:23 ----------

Offтопик:

DHL:

[sousmanster]

Люди интересуются, почему с 3 версией так медленно продвигается?
Дело в том, что для сборки 5 стерео комплектов нужно собрать комплектации на $ 700-800.

[uriy]

Offтопик:

Дело в том, что для сборки 5 стерео комплектов нужно собрать комплектации на $ 700-800.

Ну тогда есть смысл вводить предоплату. Кто хочет купить себе усь то пусть делает предоплату. Может такой подход уменьшит ваши финансовые ограничения.

[sousmanster]

Offтопик:
предоплата очень уж порочная тема ;)
сейчас , по сути, все идет по предоплате на 3-5 дней, но в основном время нужно на сборку и проверку.т.е комплектация в наличии на 90-95%.

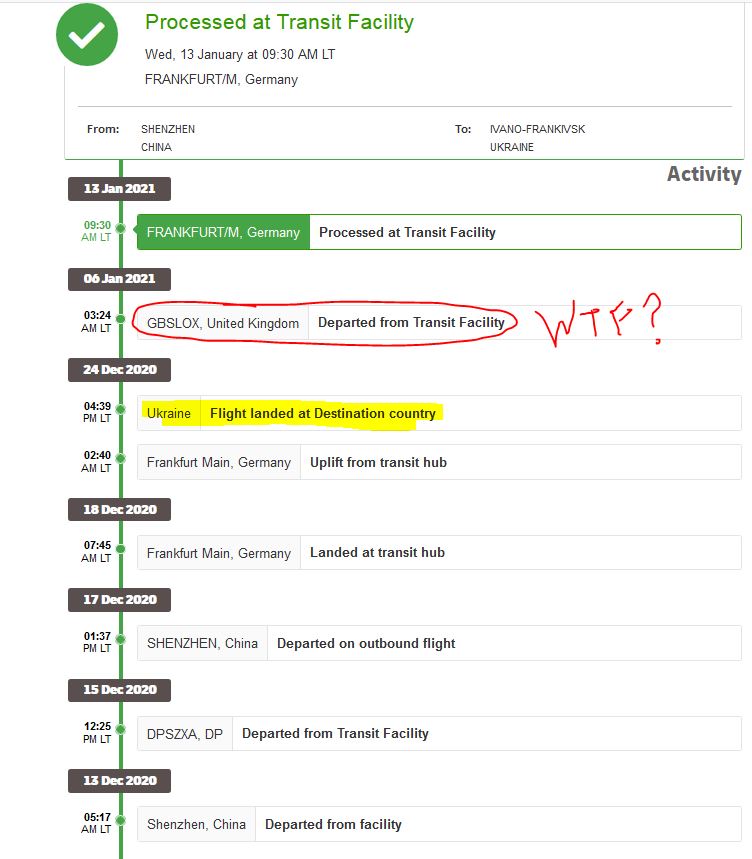

Более длительные сроки -слишком много возможных неприятностей. Как например выше скрин трекинга DHL. И таких нюансов уйма.

[dyno]

Offтопик:

На данный момент 3 модели домашних:
2_051, 2_052 и 3_06

По сути - 3 модификации одной модели.

две модели авто на базе 2_14, стерео и мост

То же самое.

В принципе достаточно, но... Смысл было возиться с Лайт и анонсировать 100Вт версию? Мнение со стороны, так сказать.

[uriy]

Offтопик:

Более длительные сроки -слишком много возможных неприятностей. Как например выше скрин трекинга DHL. И таких нюансов уйма.

Понял, мысль была в том что количество комплектующих большое и количество комплектующих вы выразили в деньгах, тогда, да, предоплата тут ни чем не поможет.

[Валера777]

На данный момент 3 модели домашних:
2_051, 2_052 и 3_06
и две модели авто на базе 2_14, стерео и мост.

---------- Сообщение добавлено 10:23 ---------- Предыдущее сообщение было 01:07 ----------


[/OFF]

А можно фото и побольше подробностей , по каждой версии и разницу между 2 и 3 и между ними и автоверсией ?

[dyno]

по хорошему- лучше взять лайт и использовать источник питания около +/-30В.

Сколько примерно ампер нужен источник? При мощности скажем 30Вт/4Ом (30Вт/8Ом)?

[sousmanster]

Не совсем корректный вопрос. Типа, что лучше, пентиум 2 или windows95.
Если нужно 30Вт, берите блок на 60вт, +/-30В.
соответственно, для 2 каналов будет 120Вт.
при разных напряжениях ток будет разный.
