Усилитель Dartzeel и подбор компонентов для начинающих

[funny the rat]

Дальнейшее обсуждение модификаций не касающихся схемотехники самого усилителя предлагается обсуждать здесь...

Несколько практических советов из схемотехнической ветки которые будут полезны и здесь.
По поводу запаралелленных выходников

с двумя парами не берите, да и сам автор считает вариант с одной парой наиболее оптимальным с точки зрения звучания и устойчивости, тем более мощности там достаточно.

О выборе/подборе транзисторов предвыход и ВК и токе покоя

Усиление по току здесь не причем, дело в напряжении насыщения, точнее, в напряжении БЭ транзисторов при установленном токе. Низковольтные MJE15028- MJE15029 имеют меньшее U БЭ, а «высоковольтные» MJE15034- MJE15035 большее U БЭ. Напряжение БЭ транзисторов Q9, Q10, по схеме, определяют смещение и ток покоя выходных транзисторов, регулировка тока покоя вых. транзисторов в схеме не предусмотрена. Ток покоя выходников у Дартзиллы должен быть где-то 100ма., больше особого смысла нет, по этому, считаю MJE15030- MJE15031 оптимальными. Померьте в схеме токи покоя, и все станет ясно, ток покоя можно отрегулировать заменой резисторов R20, R21, но это уже отступление от схемы. А MJL4281|4302 действительно более высоковольтны и к ним в пару могут подойти MJE15032-MJE15033.

О сборке клона самому И самое главное о стоимости фуршета, если не не очень разбираясь в электронике всё покупать на али/ебай тут длинное сообщение с ссылками и ценами в основном проскипано оставлены в основном выводы

........ И корпус. Это крыша едет - его можно взять от 8000 руб простецкий и до 25000 руб (проще взять готовый собранный).......Итого вышло (пока купил, не собирал и тем более не слушал) 17 000 руб И это БЕЗ ТРАНСФОРМАТОРОВ. Сложнее всего найти их.....Это еще 3500-5000 руб. Итого: Проще заказать ГОТОВЫЙ на Али.

С учётом вышесказанного я полностью согласен со следующим мнением

В принципе - да, проще взять готовый на Али, собранный из г...на , чем самому собирать из такого же г...на.

[Dmitri]

Эти платы требовательны к питанию, в оригинале 364000мкф и хорошие банки вишау вс из топовых серий.
У нас раскрученный и считается приличным регулятор по схеме Никитина релейный, цена разъёмов от бриз аудио 600р за 4шт.
А мне 3gs505 не хочет отвечать.

В серебряном у меня стоит pga2311

[.Васильев]

На мой вопрос то будет нормальный ответ?

[esega]

В серебряном у меня стоит pga2311

В курсе, это усь эконом вариант, в нём и кондёры в бп китайские непонятного происхождения по 150р./шт с надписью япония и размазанным шрифтом, китайская фабричная елна (J) от 350р, делайте вывод. Есть ещё елна таиланд (S), но она дороже от 500/600р и дефицит на али и ебей, в Таиланде завод елны затопило вроде в 2013г.

[LepekhinV]

Максим, ты у кого спрашиваешь? У сборщиков китайских китов? Дык они в схемотехнике как-то, мягко говоря, не очень.

---------- Сообщение добавлено 09:40 ---------- Предыдущее сообщение было 09:36 ----------

Ты почитай о чем последние страницы. Прааильна! Чем один китайский клон отличается от другого. Всё. Это интересно лишь для 2-3 человек, их собирающих. Ты б у них ещё спектры и симуляцию спросил. Наивный.

[esega]

LepekhinV
Сборщиков китайских плат опустил, человеку помог, уважуха.

[.Васильев]

Из за одной вшивой детальки я полста страниц читать должен?Сам усь мне неинтересен

[35101]

Ионистор вместо перемычки между R9 R10 и землей.

[.Васильев]

Ионистор вместо перемычки между R9 R10 и землей.

та это же лишняя нелинейность в цепи

[SAPR]

Offтопик:

та это же лишняя нелинейность в цепи

Зато как звучит. И х..й енд резисторы audio gold в генераторе тока (!) придают звучанию глубину, широту и высоту сцены и прочие плюшки.

[EDDiE]

На мой вопрос то будет нормальный ответ?

Максим, чё Вы к людЯм пристали с вопросами? Не видите люди серьезные вопросы цвета плат обсуждают?
Чем зеленее, тем лучше играет...
А Вы тут с эмиттерами к ним пристаете

Ты б у них ещё спектры и симуляцию спросил.

Так вот жешь спектры https://forum.vegalab.ru/showthread....=1#post2561644

[paroxod4]

EDDiE - точно зеленые лучше поют а у дебилов иностранцев в позолоте ( фото выше) ешо лучше брюлями покрыть вооще лучше не мерять - космос

[Dmitri]

EDDiE - точно зеленые лучше поют а у дебилов иностранцев в позолоте ( фото выше) ешо лучше брюлями покрыть вооще лучше не мерять - космос

Лучше не лучше поют, но то чё желтые тоньше это факт

---------- Сообщение добавлено 13:45 ---------- Предыдущее сообщение было 13:43 ----------

В курсе, это усь эконом вариант, в нём и кондёры в бп китайские непонятного происхождения по 150р./шт с надписью япония и размазанным шрифтом, китайская фабричная елна (J) от 350р, делайте вывод. Есть ещё елна таиланд (S), но она дороже от 500/600р и дефицит на али и ебей, в Таиланде завод елны затопило вроде в 2013г.

Не вопрос, добавляете к цене 5000 сверху и я вам другие поставлю.
Его цена всего 30 000 руб. Для этих денег очень даже хороший усилитель

[paroxod4]

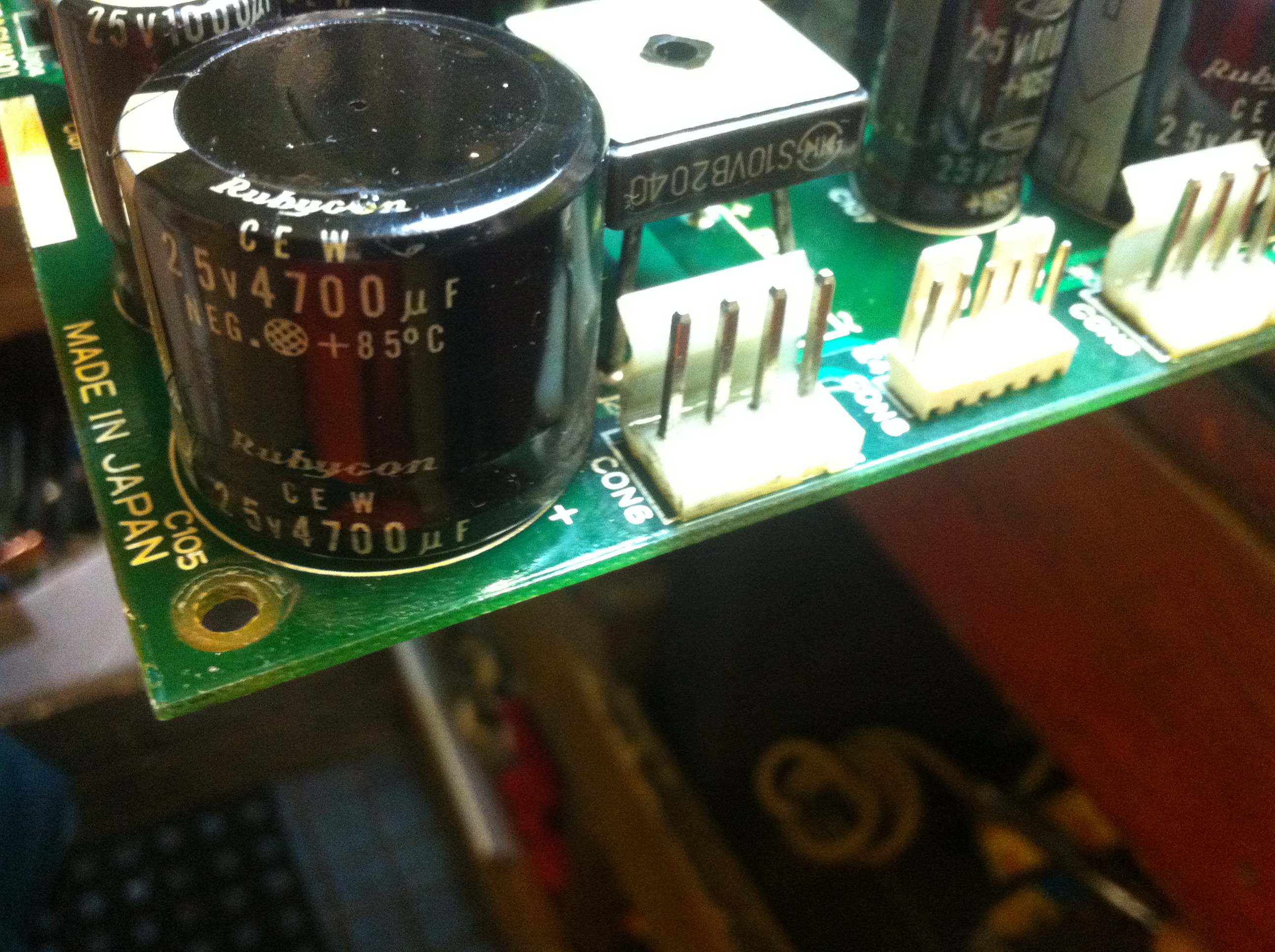

Лет 40 назад в моем мухосранске ни гетинакса ни текстолита не было- не достать , хотя детальки были , паяли на картонке и фанере - играло и пело а щас на толщину плат внимание обращаем - прогресс

---------- Сообщение добавлено 14:15 ---------- Предыдущее сообщение было 14:03 ----------

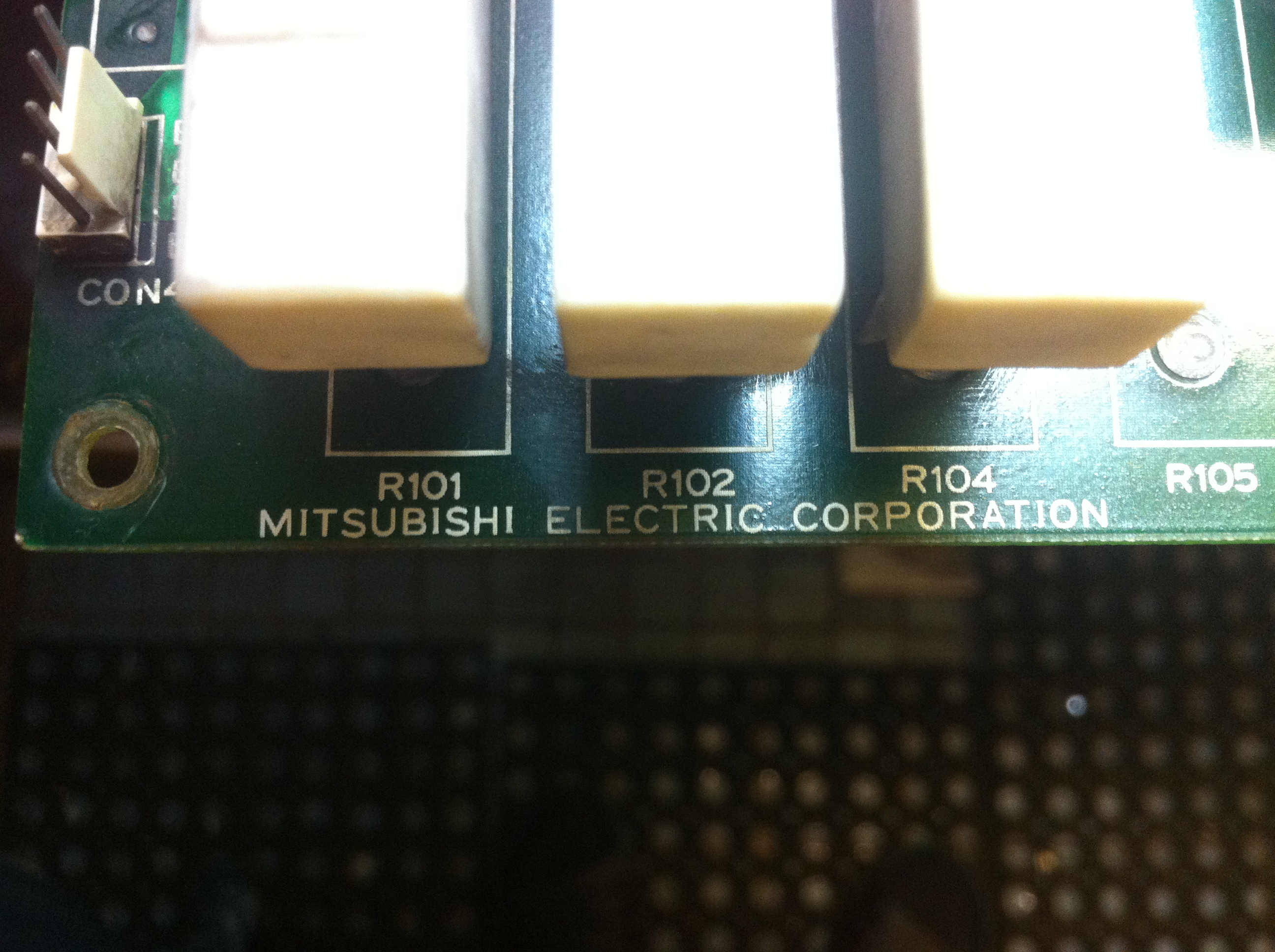

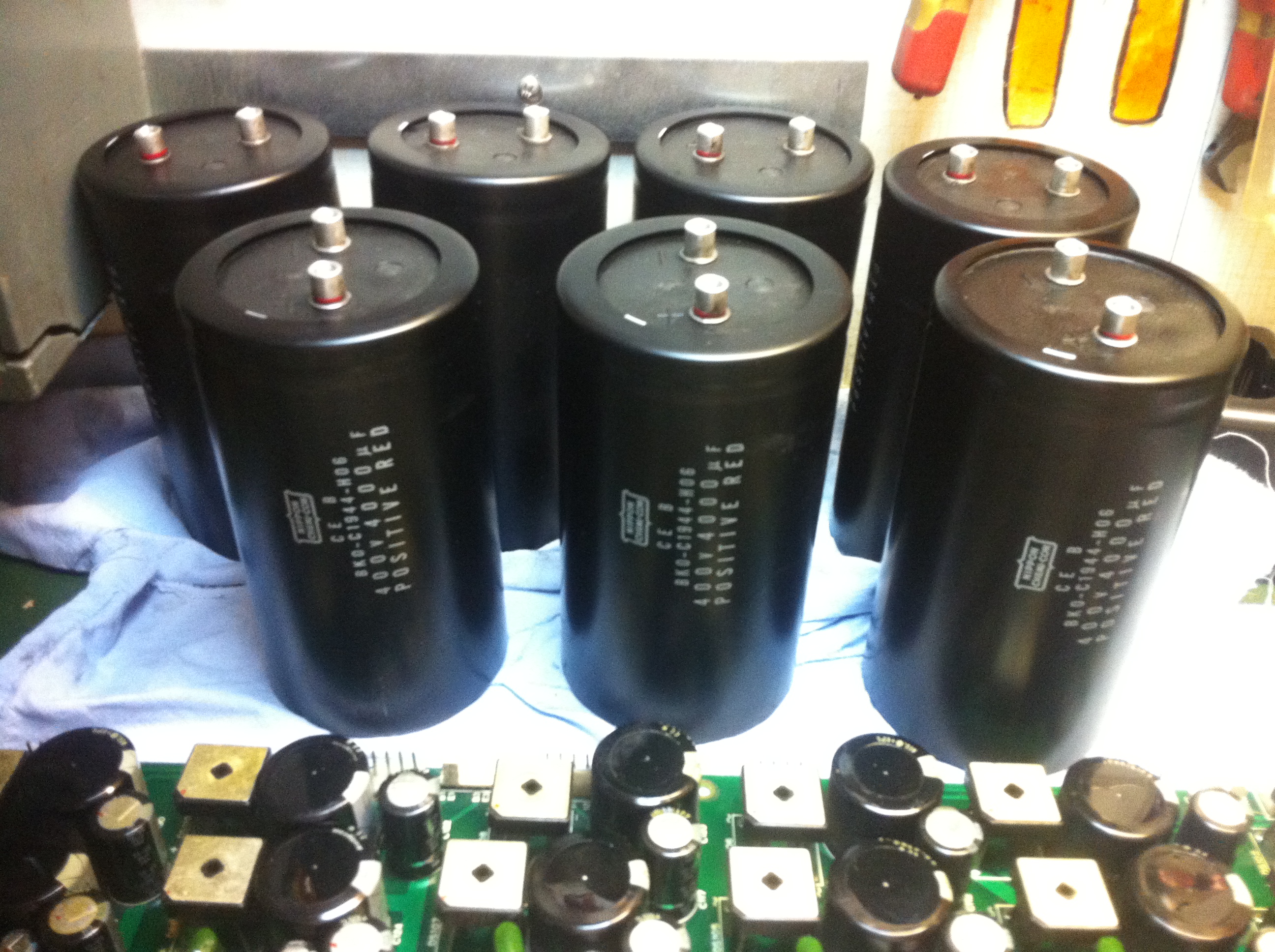

Щас в основном с такого оборудования стараюсь детальки поиметь

[Dmitri]

Уважаемые форумчане для меня в данной ветке единственный уважаемый мною человек это 3gs505, он собрал клона dartzeel NHB-108 который конкурирует по качеству звука с хай энд усилителями, он не постеснялся выложить его в свой альбом.
Как только я выложил собранных мною 2 усилителя сразу появились советчики, кондесаторы говно, земля не так сделана, платы с авито. Но чё то я у вас советчиков в ваших профилях ни одного альбома не увидел где вы бы выложили то что вы собрали, один планирует, другой только платы на половину спаял.
Я когда месяц назад спрашивал какие кондесаторы лучше, дружно промолчали. Поэтому свою критику оставьте для своих усилителей которые собрали.
Да я не технарь о чем жалею, но мне сборка услителя доставляет удовольствие, тем более когда собрал и оно очень хорошо играет, я продаю их 2 т.к хочу собрать другой dartzeel с более дорогими компонентами в другом корпусе.

[install]

На самом деле здесь много профессионалов, реально разработавших много интереснейших аппаратов. И пускай они не бросались клонировать годзиллу ( наверняка макетировали и измеряли ), но ко многим советам стоит прислушаться. Как показывает практика и опыт общения на РХЭ"18 - фанатик усилителястроения поделится своими знаниями, только постарайтесь их осмыслить. Для этого, по большому случаю и форум существует.

С уважением, Андрей

[Dmitri]

Я согласен что много на вегалабе людей умных и знающих, но из последних 2 страниц хоть один есть?))))))

[paroxod4]

Я согласен что много на вегалабе людей умных и знающих, но из последних 2 страниц хоть один есть?))))))

Я не оч умный , но годзилу люблю и хочу его облагородить чем нибудь , ввиде примочек фильтров или еще чего , щас вон релейный регулятор - контроллер входов выписал с корпусом ( мэйд ин чайна ) -собирать буду , туда же ушник , в дизайн с цапом , Dmitri Вы правильной дорогой идете , не обращайте внимание - многие ребята стебутся над нами, успехов и нам и им

[Dmitri]

Ламповый буфер кто пробовал? Звук хуже лучше? На лампу хоть чуть похож ?)))

[Kabal_MSU]

Ламповый буфер кто пробовал? Звук хуже лучше? На лампу хоть чуть похож ?)))

Схемотехника - Усилители... Ё-стыд...

[3gs505]

в принципе все уже написано - и негатива и позитива , надо читать сначала

золотые слова , тем более здесь лимитированный объем личных сообщений проходит, читайте анализируйте ветку, в особенности посты технического характера. Информации много повторяется.
