Усилитель Dartzeel и подбор компонентов для начинающих

[funny the rat]

Дальнейшее обсуждение модификаций не касающихся схемотехники самого усилителя предлагается обсуждать здесь...

Несколько практических советов из схемотехнической ветки которые будут полезны и здесь.
По поводу запаралелленных выходников

с двумя парами не берите, да и сам автор считает вариант с одной парой наиболее оптимальным с точки зрения звучания и устойчивости, тем более мощности там достаточно.

О выборе/подборе транзисторов предвыход и ВК и токе покоя

Усиление по току здесь не причем, дело в напряжении насыщения, точнее, в напряжении БЭ транзисторов при установленном токе. Низковольтные MJE15028- MJE15029 имеют меньшее U БЭ, а «высоковольтные» MJE15034- MJE15035 большее U БЭ. Напряжение БЭ транзисторов Q9, Q10, по схеме, определяют смещение и ток покоя выходных транзисторов, регулировка тока покоя вых. транзисторов в схеме не предусмотрена. Ток покоя выходников у Дартзиллы должен быть где-то 100ма., больше особого смысла нет, по этому, считаю MJE15030- MJE15031 оптимальными. Померьте в схеме токи покоя, и все станет ясно, ток покоя можно отрегулировать заменой резисторов R20, R21, но это уже отступление от схемы. А MJL4281|4302 действительно более высоковольтны и к ним в пару могут подойти MJE15032-MJE15033.

О сборке клона самому И самое главное о стоимости фуршета, если не не очень разбираясь в электронике всё покупать на али/ебай тут длинное сообщение с ссылками и ценами в основном проскипано оставлены в основном выводы

........ И корпус. Это крыша едет - его можно взять от 8000 руб простецкий и до 25000 руб (проще взять готовый собранный).......Итого вышло (пока купил, не собирал и тем более не слушал) 17 000 руб И это БЕЗ ТРАНСФОРМАТОРОВ. Сложнее всего найти их.....Это еще 3500-5000 руб. Итого: Проще заказать ГОТОВЫЙ на Али.

С учётом вышесказанного я полностью согласен со следующим мнением

В принципе - да, проще взять готовый на Али, собранный из г...на , чем самому собирать из такого же г...на.

[Dmitri]

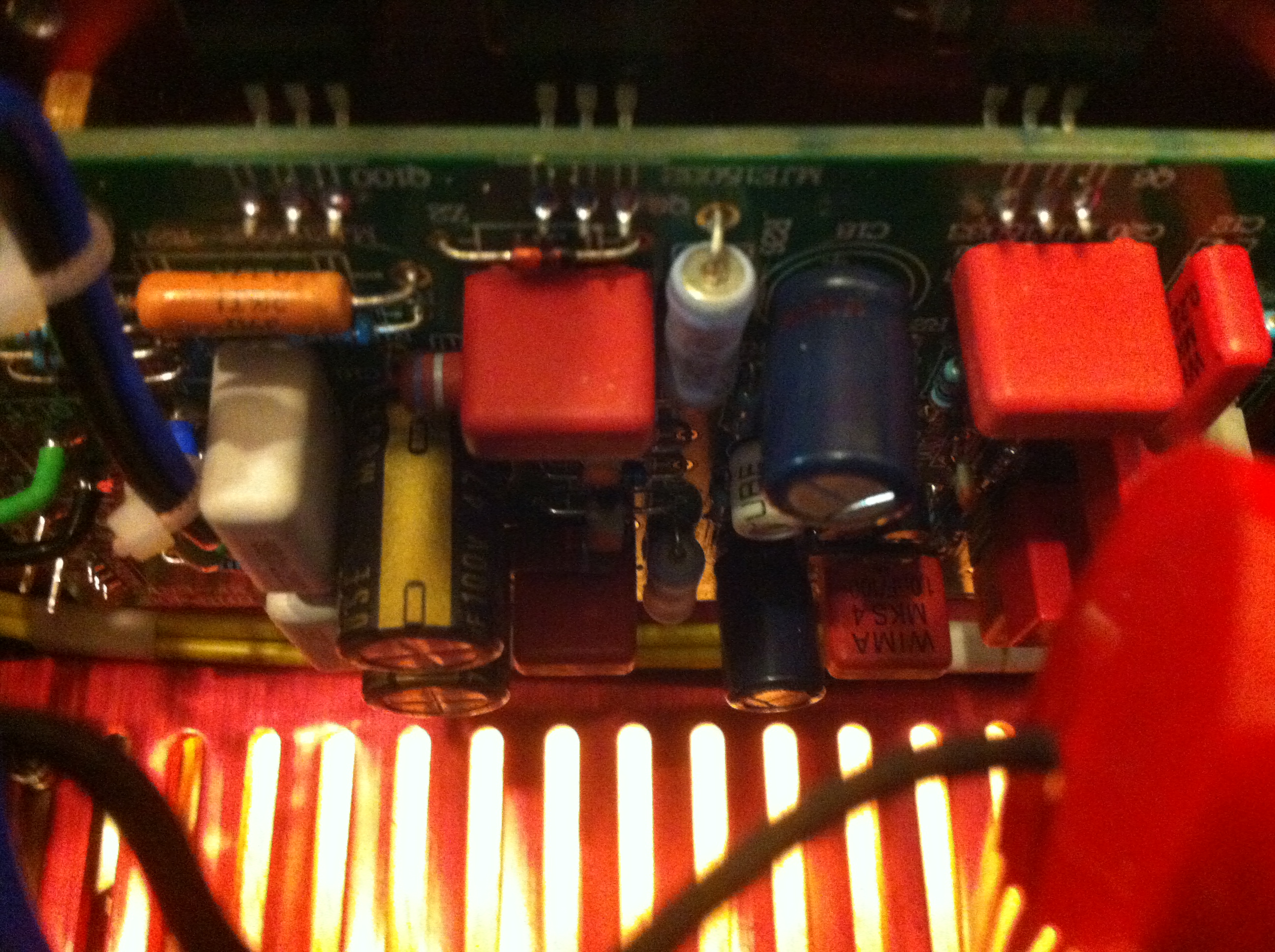

EDDiE если честно пока не копался в нем не знаю врать не буду , https://ru.aliexpress.com/item/No-ne...274233edAVynZX плата new version , если по ней определите схему - буду признателен, но как писал один хороший человек ( к сожалению нет с нами) она максимально приближенная к оригиналу ( конденсатор нуля другой или как его там ) вот такая ( только у него без конденсатора Вложение 332965

Так у него платы не от бриз аудио. Эти платы что на фото на али стоят около 15 000

Собранный 2,0 Вт 150 канала без отрицотзывы Усилитель мощности доска 1:1 Ref Швейцария известный AMP
https://s.click.aliexpress.com/e/qyp2yRg

[EDDiE]

Offтопик:

Собранный 2,0 Вт 150 канала без отрицотзывы Усилитель мощности доска 1:1 Ref Швейцария известный AMP
https://s.click.aliexpress.com/e/qyp2yRg

Ьоже, за такое барахло US$218.98, да ещё на Али

[Merstan]

всегда можно наладить продажу более кошерных плат по более низкой цене на форуме или на авито, мож и можно заработать, но через неделю замахаешься, а шоб зарабатывать подымешь цены примерно также

[paroxod4]

Так у него платы не от бриз аудио. Эти платы что на фото на али стоят около 15 000

Собранный 2,0 Вт 150 канала без отрицотзывы Усилитель мощности доска 1:1 Ref Швейцария известный AMP
https://s.click.aliexpress.com/e/qyp2yRg

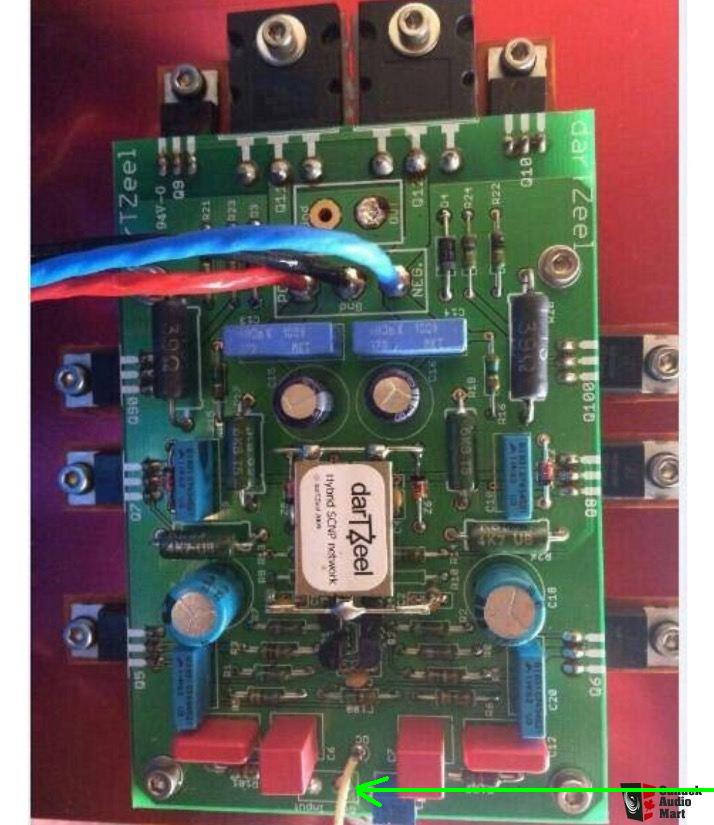

У меня самые что ни на есть правильные платы - фото оригинала скинуть? , усилок знаю вдоль и поперек ( свой не разбирал) Вы путаете с теми где на ней еще и реле навесили , квинстор годзилы и берет на реализацию от бриза , пож не пишите чепухи

---------- Сообщение добавлено 01:32 ---------- Предыдущее сообщение было 01:28 ----------

Offтопик:

Ьоже, за такое барахло US$218.98, да ещё на Али

так конечно - ерунду скинул , вот за две https://ru.aliexpress.com/item/Imita...1-804bbf6aeddd

[stan marsh]

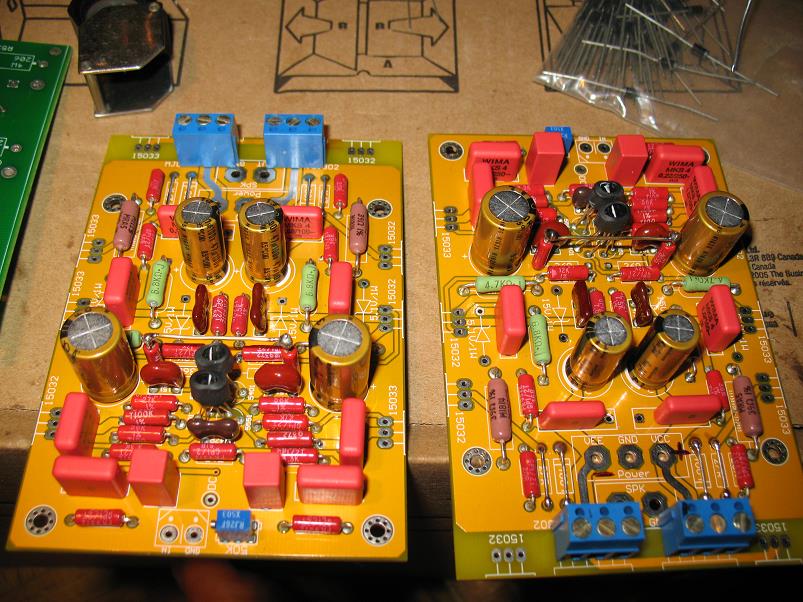

вот

Что-то вид у них неважный, школьники на уроке труда паяли?

[paroxod4]

Что-то вид у них неважный, школьники на уроке труда паяли?

ну да , так может и спихивают некондицию через продажу комплектами , у себя открывал смотрел - вроде чистенько , потом разбирать буду посмотрю всю пайку , часто пишут жалуются что и непропай не редкость

[Wooferman]

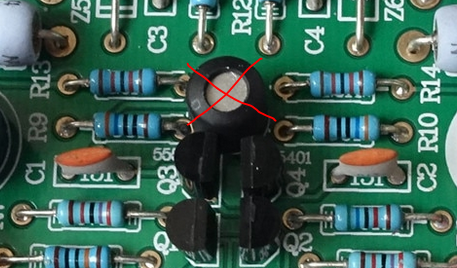

Так был же у нас тут пострадавший именно от этой говнобриз-версии. Там вместо плоского ионистора стоит маленькая пимпочка значительно меньшей ёмкости, за счёт чего, бас кастрируется так, что потерпевший на него плевался, удивлялся и плакался в личку. Хорошо, что этот косяк отчётливо проявился на меандре, иначе виноватым снова остался бы автор оригинала, а не творцы и распространители дешёвой отсебятины.

[Dmitri]

У меня самые что ни на есть правильные платы - фото оригинала скинуть? , усилок знаю вдоль и поперек ( свой не разбирал) Вы путаете с теми где на ней еще и реле навесили , квинстор годзилы и берет на реализацию от бриза , пож не пишите чепухи

---------- Сообщение добавлено 01:32 ---------- Предыдущее сообщение было 01:28 ----------



так конечно - ерунду скинул , вот за две https://ru.aliexpress.com/item/Imita...1-804bbf6aeddd

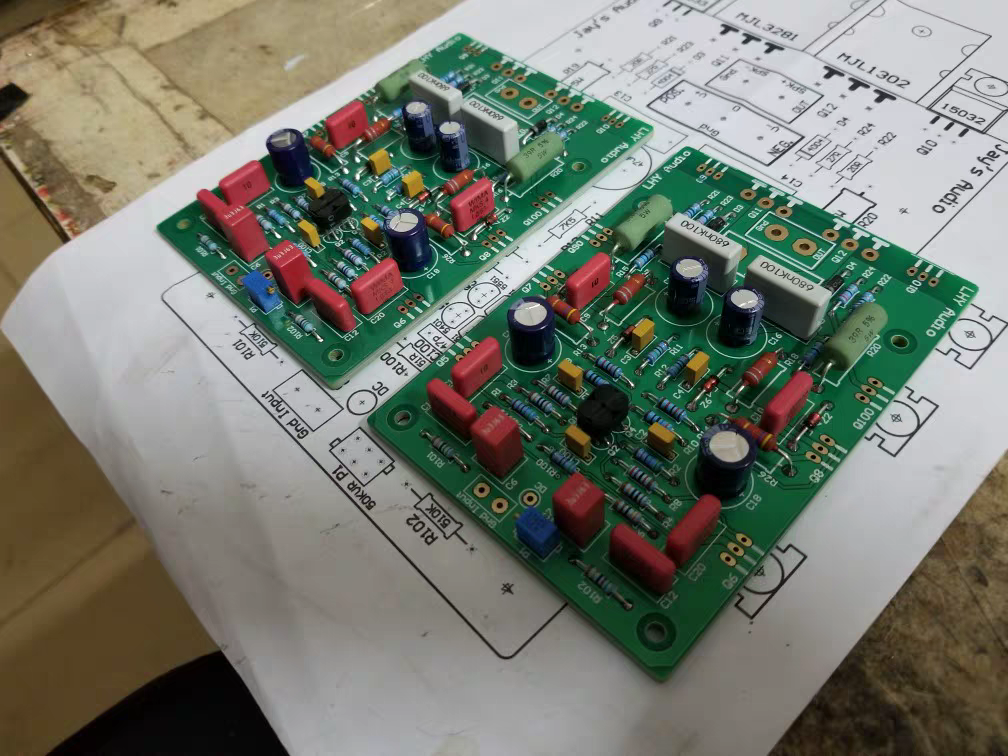

В Китае 2 производителя плат breeze audio и LHY audio. Я не знаю где вы брали свои платы. Но знаю точно что бриз это дешевые а Lhy audio более дорогие т.к. делают полный подбор компонентов, по ссылке платы от lhy audio.

[paroxod4]

Так был же у нас тут пострадавший именно от этой говнобриз-версии. Там вместо плоского ионистора стоит маленькая пимпочка значительно меньшей ёмкости, за счёт чего, бас кастрируется так, что потерпевший на него плевался, удивлялся и плакался в личку. Хорошо, что этот косяк отчётливо проявился на меандре, иначе виноватым снова остался бы автор оригинала, а не творцы и распространители дешёвой отсебятины.

Если можно поясните пожалуйста в чем кастрация баса , у меня с таким же кондером ( хочу попробовать убрать по совету ) , 30 см тазик(нч) с чуйкой 91 дебилов качает дай бог ( упругий такой ) мож это мне только нравится

---------- Сообщение добавлено 19:28 ---------- Предыдущее сообщение было 19:19 ----------

В Китае 2 производителя плат breeze audio и LHY audio. Я не знаю где вы брали свои платы. Но знаю точно что бриз это дешевые а Lhy audio более дорогие т.к. делают полный подбор компонентов, по ссылке платы от lhy audio.

чушь все это - маркетинг , детали одни и те же ( китайские) - хотите лучше - как говорится покупайте ( на маузере)оригинальные и впаивайте какой у меня -ссылка выше , смотрели ведь, new version полностью в корпусе собранный и платы помечены бирками с буковками( может подбирали ) , если отличаете версии то увидите они совпадают только в Вашем ( по ссылке)без конденсатора ( ненавистного многими), надеюсь не грубил Вам отвечая

[EDDiE]

Так был же у нас тут пострадавший именно от этой говнобриз-версии. Там вместо плоского ионистора стоит маленькая пимпочка значительно меньшей ёмкости, за счёт чего, бас кастрируется так, что потерпевший на него плевался, удивлялся и плакался в личку. Хорошо, что этот косяк отчётливо проявился на меандре, иначе виноватым снова остался бы автор оригинала, а не творцы и распространители дешёвой отсебятины.

Я подумал, что это входной Сагги-дифф с катушкой

[paroxod4]

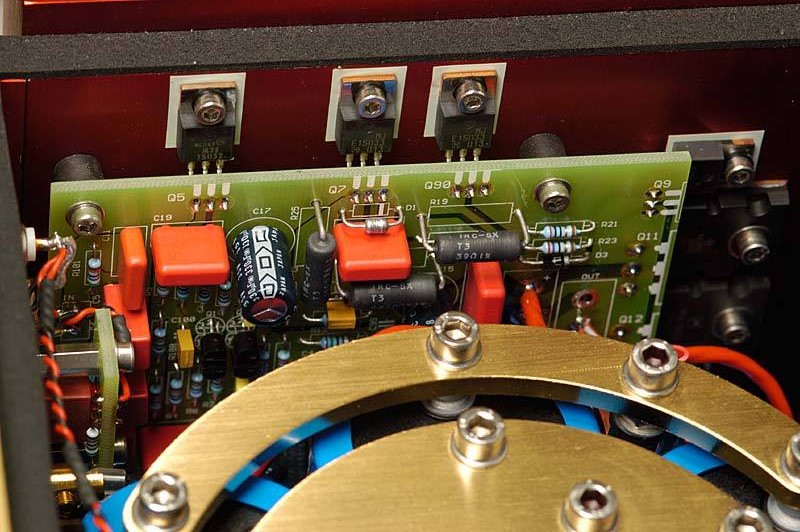

вот эта версия оригинального годзилы уже без ионистора и без конденсатора

---------- Сообщение добавлено 20:10 ---------- Предыдущее сообщение было 19:46 ----------

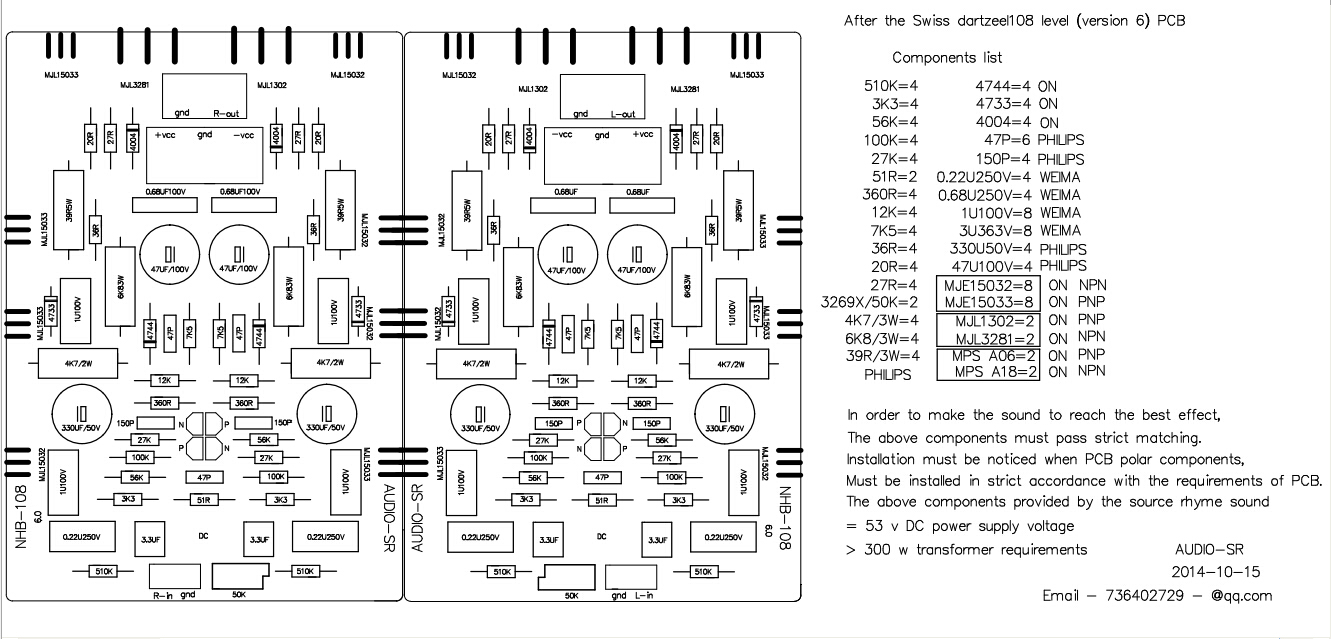

добавлю комплектующие , но не уверен что это для оригинала

[Dmitri]

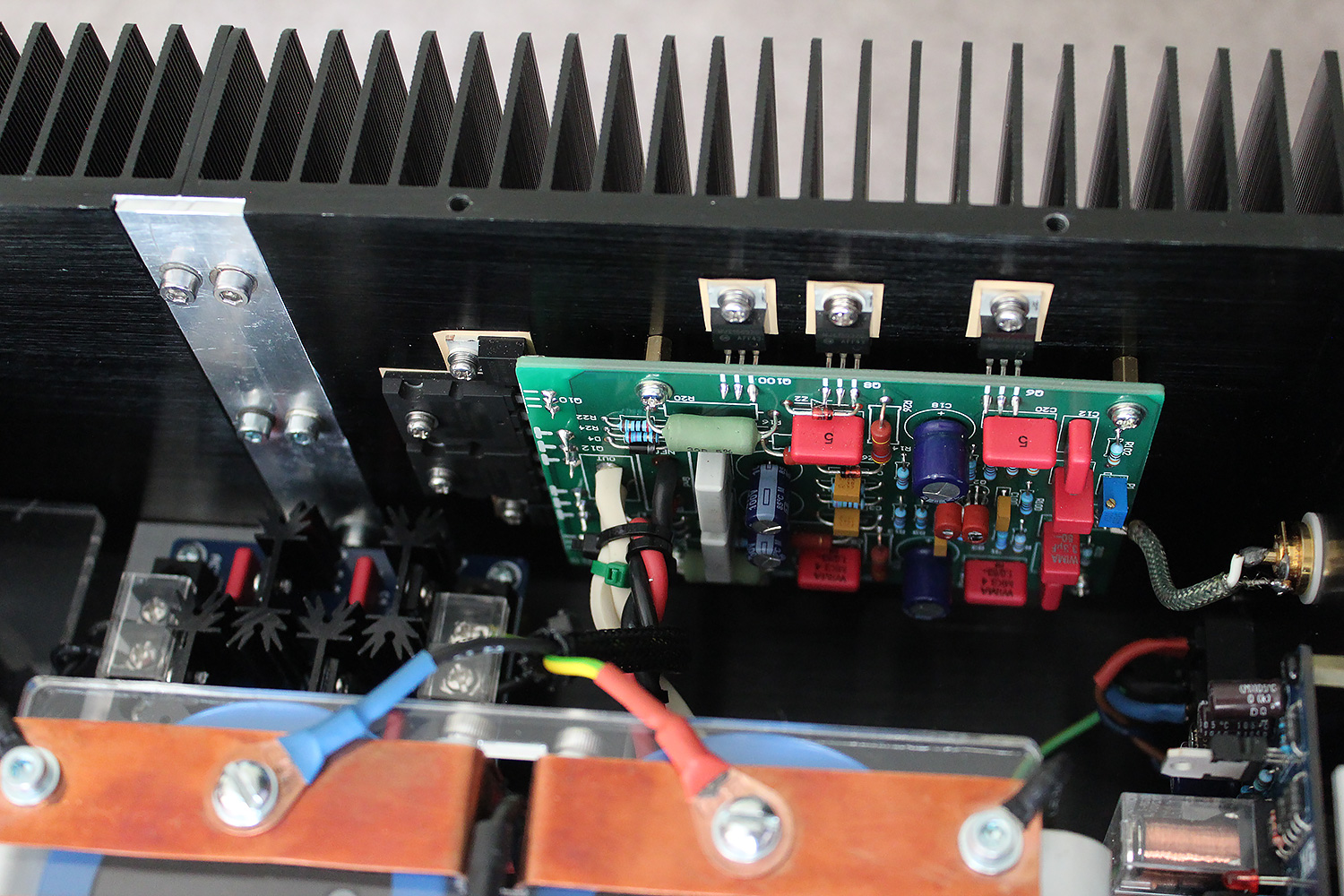

Да мне по большому счету Пофиг, у меня собранный с подбором компонентов. И на счет Lhu audio так между прочим они являются официальными представителями usb amanero. Это говорит о том что к ним есть доверие от производителей. И их усилители на том же ali с этими Платами продают от 70 000
2018 Новый noздравствуйте bsound Professional Hi-End усилитель мощности стерео Здравствуйте Fi Amp Reference DarTZeel NHB-108B схема
https://s.click.aliexpress.com/e/j64YvVC

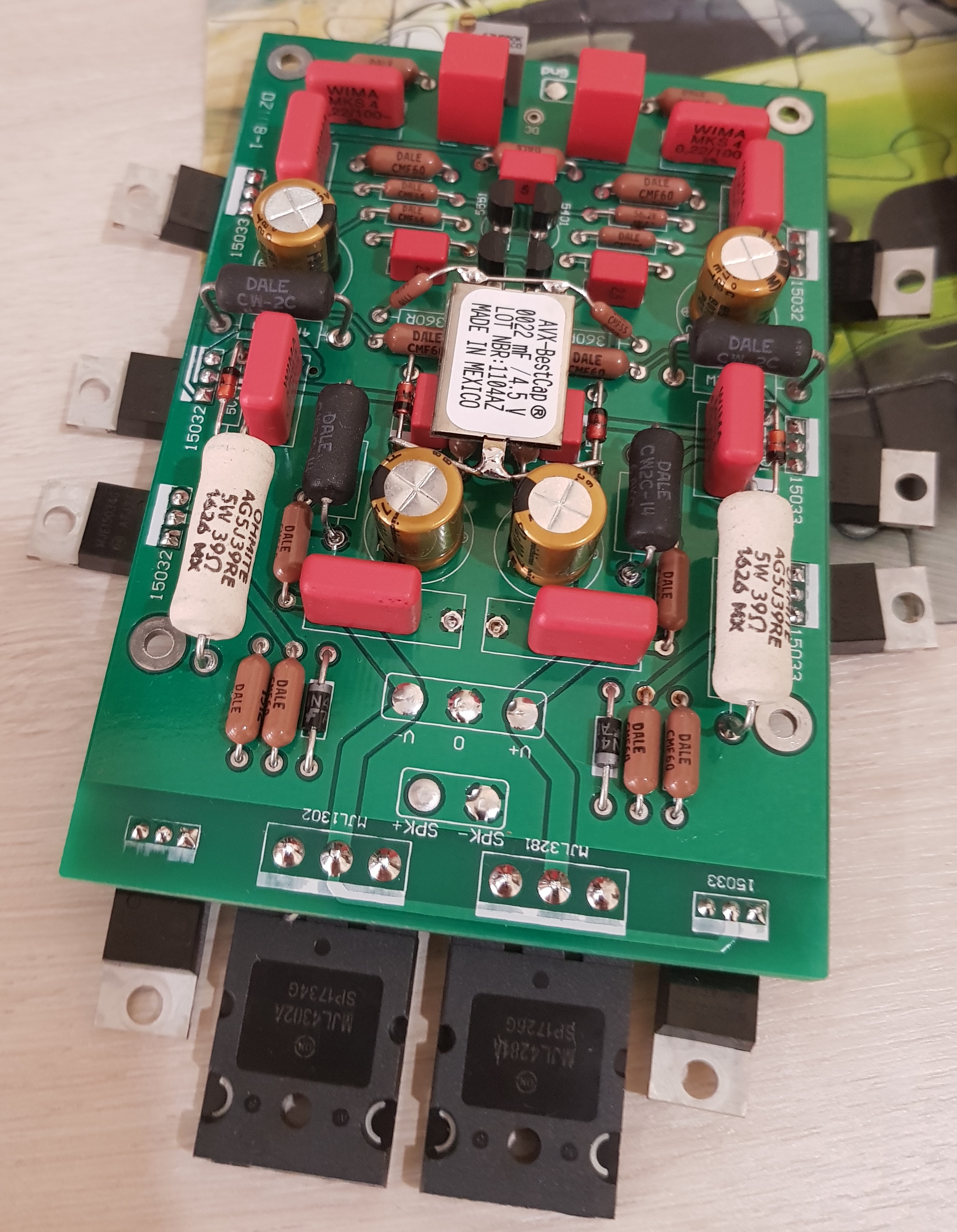

Хотите брать бриз аудио пожалуйста, он даже б.у. кондесаторами не брезгует в своих уселах и трансы не пойми какие. [ATTACH=CONFIG]333376[/ATTACH
это моя плата ]

У 3gs505 плата от Lhy audio

[paroxod4]

Да мне по большому счету Пофиг, у меня собранный с подбором компонентов. И на счет Lhu audio так между прочим они являются официальными представителями usb amanero. Это говорит о том что к ним есть доверие от производителей. И их усилители на том же ali с этими Платами продают от 70 000
2018 Новый noздравствуйте bsound Professional Hi-End усилитель мощности стерео Здравствуйте Fi Amp Reference DarTZeel NHB-108B схема
https://s.click.aliexpress.com/e/j64YvVC

Хотите брать бриз аудио пожалуйста, он даже б.у. кондесаторами не брезгует в своих уселах и трансы не пойми какие. [ATTACH=CONFIG]333376[/ATTACH
это моя плата ]

У 3gs505 плата от Lhy audio

Так Я и не спорю , не слышав тех плат не могу утверждать что они г-но ( не в моем стиле , но и не могу сказать что мне пока и мои нравятся ) ) у 3gs505 как он говорил только плата от-туда остальное он сам покупал и паял ( ну это он пояснит сам) , здесь оригинал и как клонируют зарубежные робята а зачем?

---------- Сообщение добавлено 21:54 ---------- Предыдущее сообщение было 21:51 ----------

Dmitri извините , это Вы торгуете на авито и мешке апгрейдными платами dartzeel?

[Dmitri]

По-моему ваши платы по толщине очень тонкие. В сравнении с зелыными

---------- Сообщение добавлено 21:59 ---------- Предыдущее сообщение было 21:57 ----------

Я не торгую Платами, я собрал себе кайфовый усилитель , пока собрал очень много пересмотрел кто что и как и на чем их собирает.

[paroxod4]

Приеду из командировки обязательно померяю и спрошу у 3gs505 - сравню , а как думаете сильно толщина текстолита влияет на качество звука? я вот менял на преде krell ksa-5 ( клон естественно )филипскую керамику на сильвер мика- ну хоть убейся ничего не отличил

---------- Сообщение добавлено 22:24 ---------- Предыдущее сообщение было 22:21 ----------

А плата и у меня у dartzeel зеленая- зеленая

---------- Сообщение добавлено 22:27 ---------- Предыдущее сообщение было 22:24 ----------

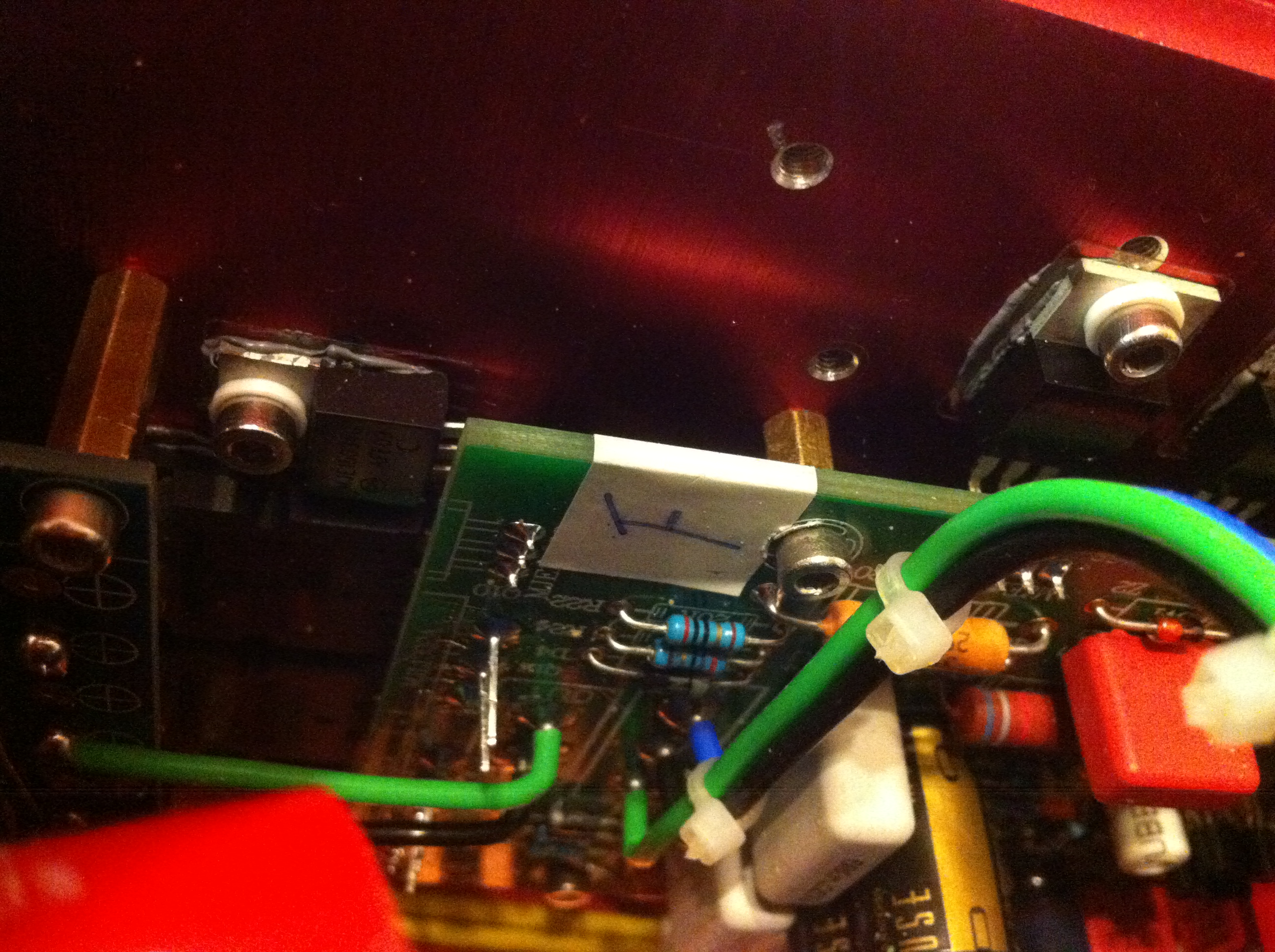

во - она

[esega]

Так был же у нас тут пострадавший именно от этой говнобриз-версии. Там вместо плоского ионистора стоит маленькая пимпочка значительно меньшей ёмкости, за счёт чего, бас кастрируется так, что потерпевший на него плевался, удивлялся и плакался в личку. Хорошо, что этот косяк отчётливо проявился на меандре, иначе виноватым снова остался бы автор оригинала, а не творцы и распространители дешёвой отсебятины.

Так кому верить? Вы пишите, что кто то басы потерял без ионистора, а другие пишут, что наоборот звук страдает от него и ставить не надо.
Кто-нибудь экспериментировал с этим ионистором?

[Dmitri]

Баса в нем хоть в низ укручивай. (В моей версии)

[esega]

У меня самые что ни на есть правильные платы - фото оригинала скинуть? , усилок знаю вдоль и поперек ( свой не разбирал) Вы путаете с теми где на ней еще и реле навесили , квинстор годзилы и берет на реализацию от бриза , пож не пишите чепухи

так конечно - ерунду скинул , вот за две https://ru.aliexpress.com/item/Imita...1-804bbf6aeddd

У вас платы от breeze audio, такие же какие они продают китами. Платы за 15тр ближе по комплектухе к оригиналу, но в объявлении ни слова о точности и подборе, хотя фоток натыкали с подбором. Вообще на ебей я видел объявы, где про точность писали от 0.5-1%, а транзисторы 3-5%.

---------- Сообщение добавлено 23:18 ---------- Предыдущее сообщение было 23:18 ----------

Баса в нем хоть в низ укручивай. (В моей версии)

А что за версия, фото есть?

[Dmitri]

Смотри мой альбом

[esega]

Смотри мой альбом

Понятно, платы с авито. А он подбирает транзисторы? Вы сами собирали? От заземления на корпус гул/звон не появился в колонках? На трансы с общим выводом рекомендуют резистор ставить, а так же можно снабберы поставить на вторички 1-2.2мкф-10ом. (С+R), земляную дорогу не помешает разрезать между ногами электролитов, термодатчики лучше ближе к платам (транзисторам). Да и лучше провода припаять, клеммника всяко китайские.
