    По умолчанию Нужна помощь

    Доброго всем дня .

    Нужна помощь в подключении энкодера ( переключателя ) к китайскому селектору входов

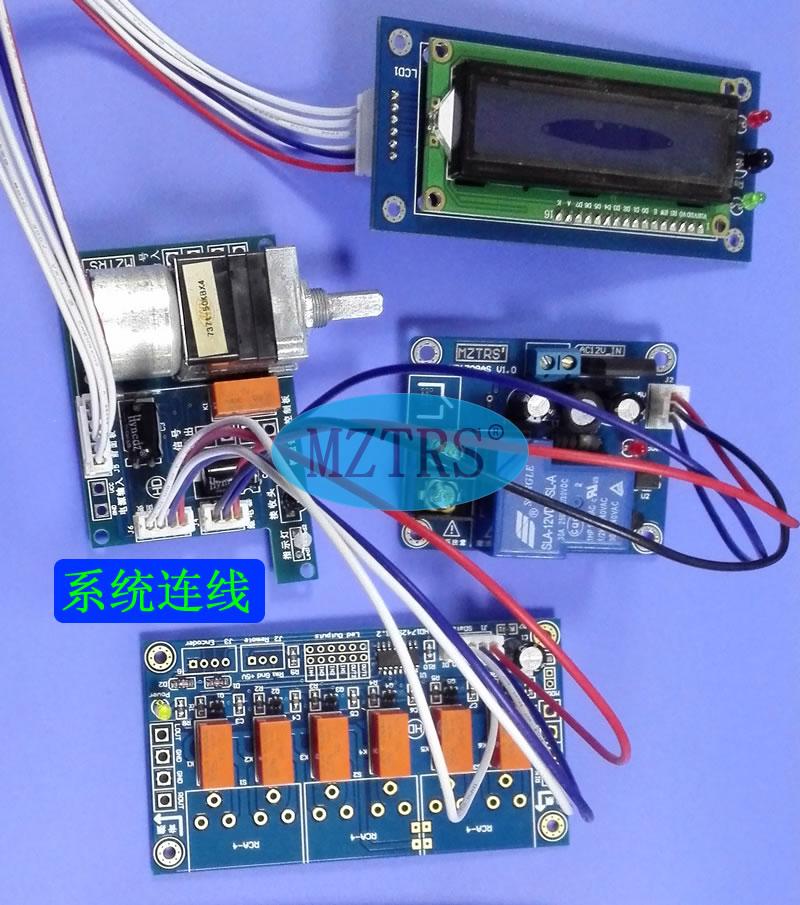

    Общий вид в сборе - Нажмите на изображение для увеличения.

Название:	TB2L0kybqLN8KJjSZFKXXb7NVXa_!!53312413.jpg
Просмотров:	94
Размер:	115,6 Кб
ID:	314956

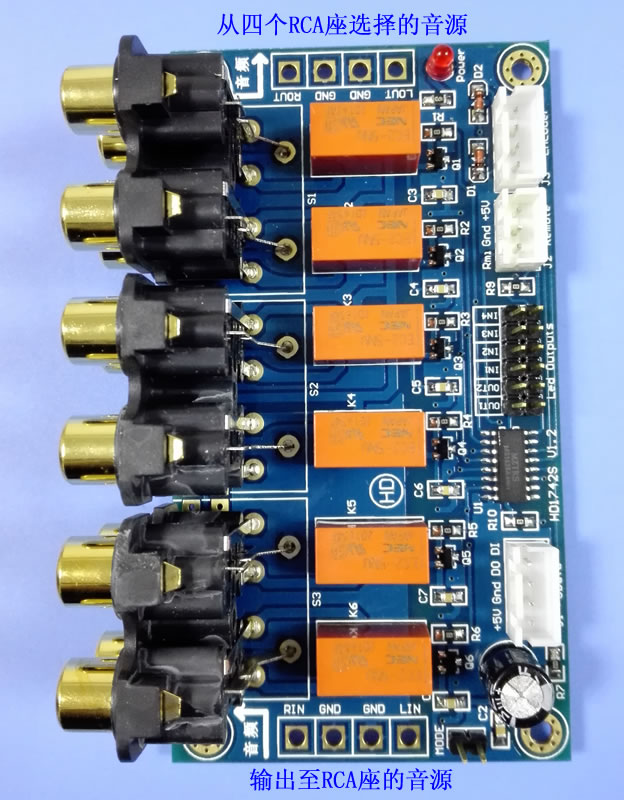

    плата селектора входов - Нажмите на изображение для увеличения.

Название:	TB2sjZtbBfM8KJjSZFrXXXSdXXa_!!53312413.jpg
Просмотров:	75
Размер:	145,9 Кб
ID:	314959

    На плате селектора ( левый нижний угол ) есть 4 пиновый вывод , обозначенный как - encoder . Нужно подключить к этому выходу энкодер + кнопка , или простой переключатель ( право - лева ) + кнопка ( из тех что обычно китайци выдают за энкодеры ) . В наличие имеется и то и другое . Пробовал подключать энкодер по классической схеме , меняя сопративление в цепи от 10 кОм до 100 кОм , пробовал без сопративления , пробовал все то же самое с переключателем (право лева ) . Менял местами выводы 1 . 2 . и 3 ( 4 GND ) . Результатов не каких . Нет схемы подключения . Если кто то знает как его подключать , подскажите .
    Почему я решил что он должен работать - нашел фото упращенной версии этого селектора , и на ней есть энкодер - переключатель .подключенный к такой же плате селектора входов что и у меня .

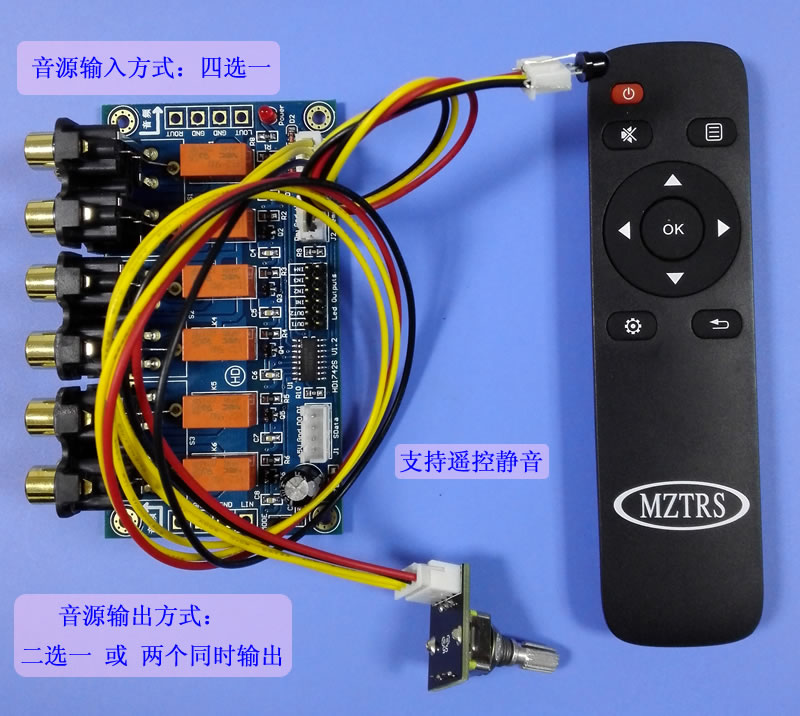

    упрощенная версия - Нажмите на изображение для увеличения.

Название:	TB2uESkiNhmpuFjSZFyXXcLdFXa_!!53312413.jpg
Просмотров:	80
Размер:	120,4 Кб
ID:	314961

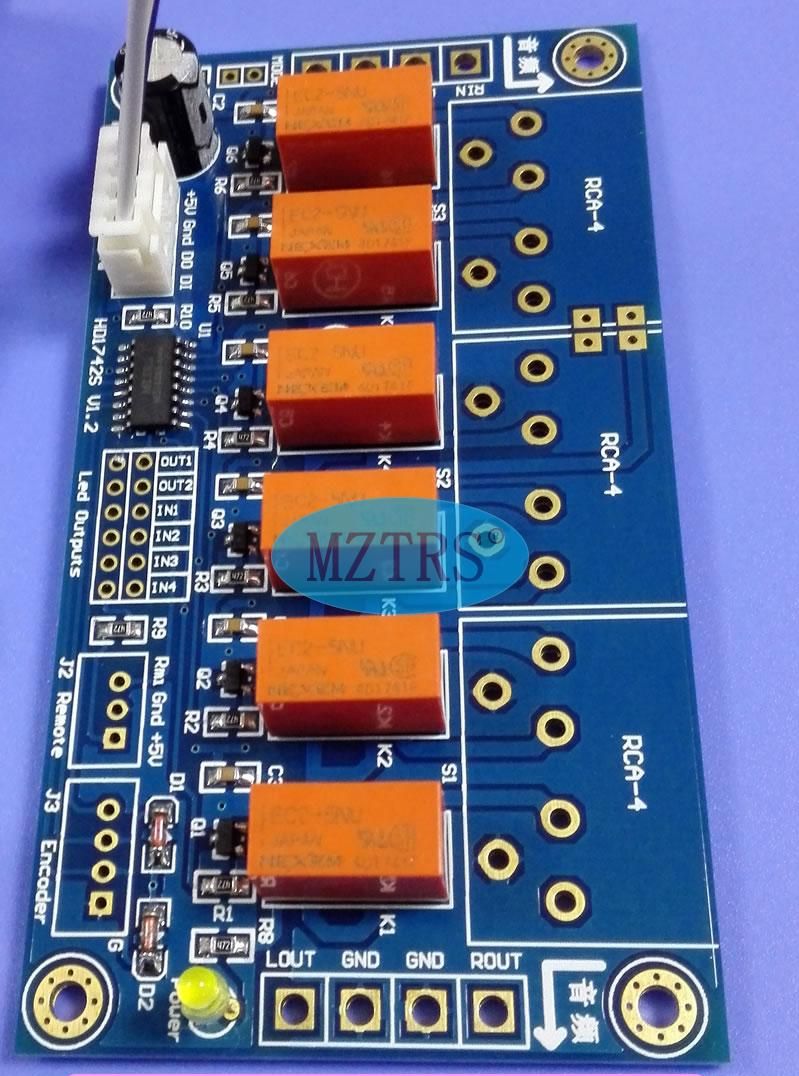

    и та же плата селектора , с впаянными колодками Нажмите на изображение для увеличения.

Название:	TB2s51jiItnpuFjSZFvXXbcTpXa_!!53312413.jpg
Просмотров:	66
Размер:	120,6 Кб
ID:	314962

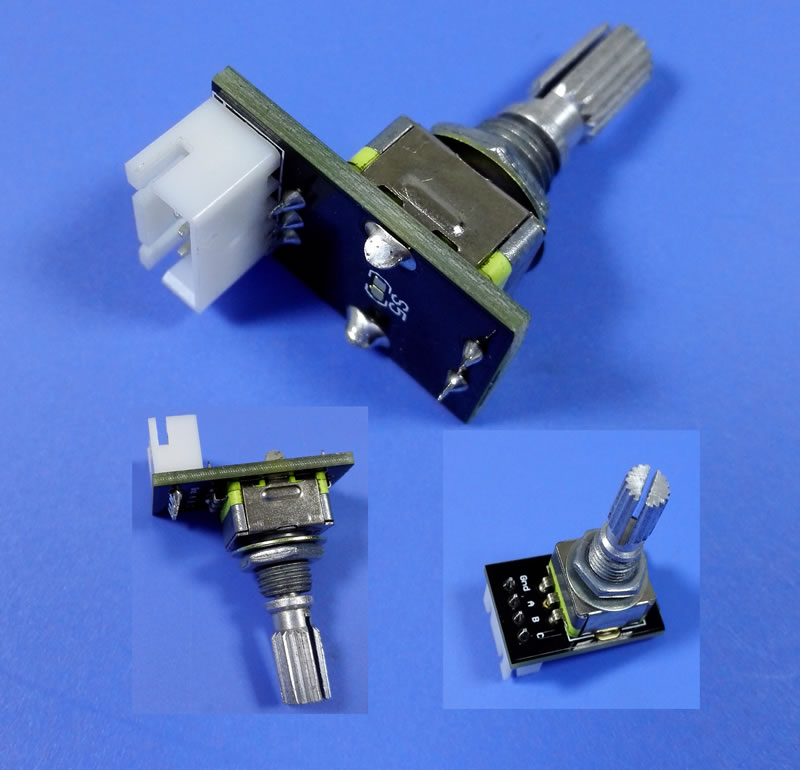

    есть фото селектора - переключателя от этой более упращенной версии , но там к сожелению не чего толком не видно . Есть smd площадка , но она похоже пуста Нажмите на изображение для увеличения.

Название:	TB239SfiOpnpuFjSZFIXXXh2VXa_!!53312413.jpg
Просмотров:	83
Размер:	71,1 Кб
ID:	314963

    ---------- Сообщение добавлено 11.03.2018 в 12:30 ---------- Предыдущее сообщение было 10.03.2018 в 18:53 ----------

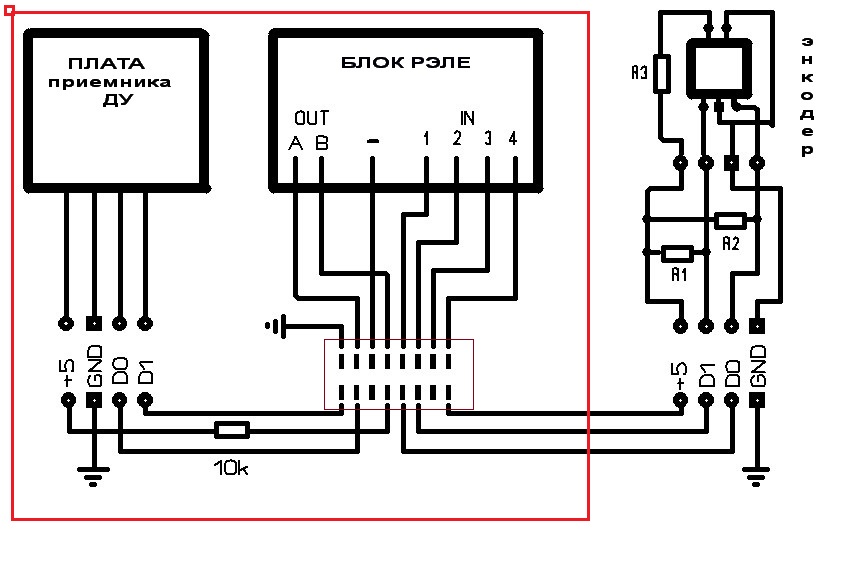

    Набросал схемку , Слева на схеме , отчерчено красным , то что есть по факту . Справа схема подключения энкодера с кнопкой ( как я себе это представляю )
    R1 и R2 вероятнее всего 10 кОм . а вот R3 не представляю какое там сопративление .

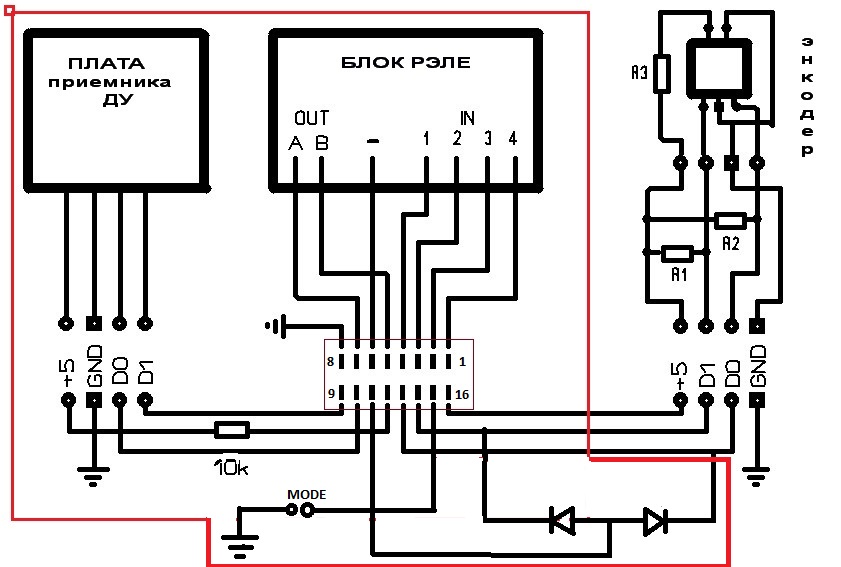

    схема - Нажмите на изображение для увеличения.

Название:	2018-03-11_094840.jpg
Просмотров:	39
Размер:	96,6 Кб
ID:	315105

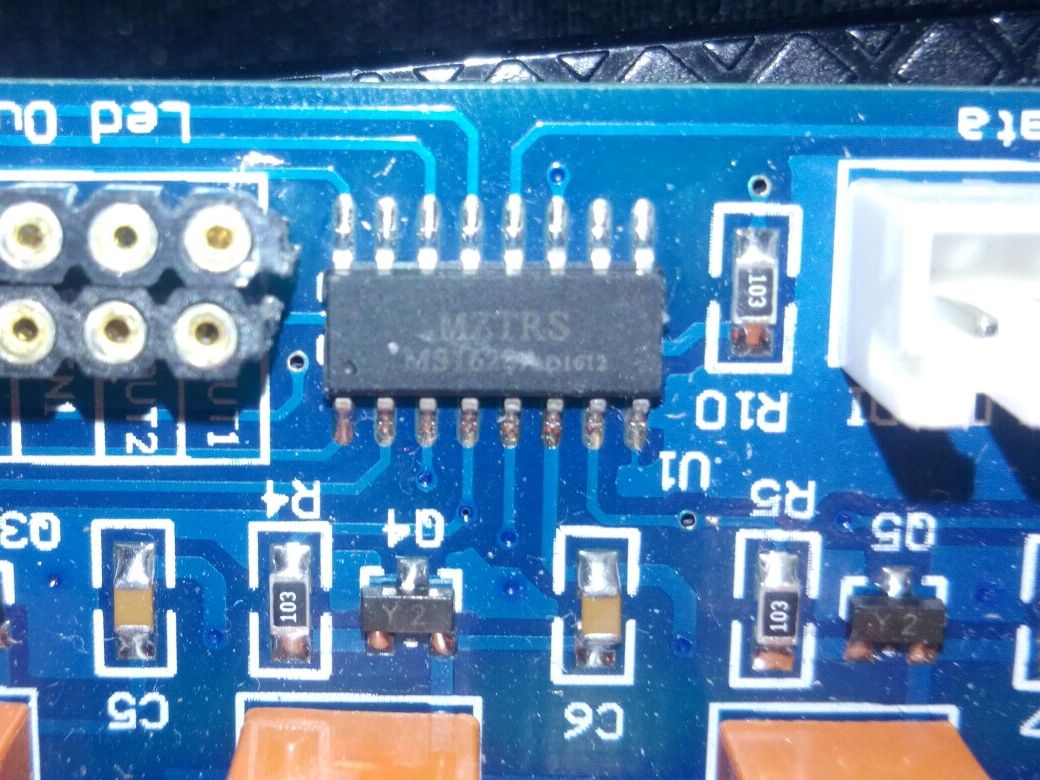

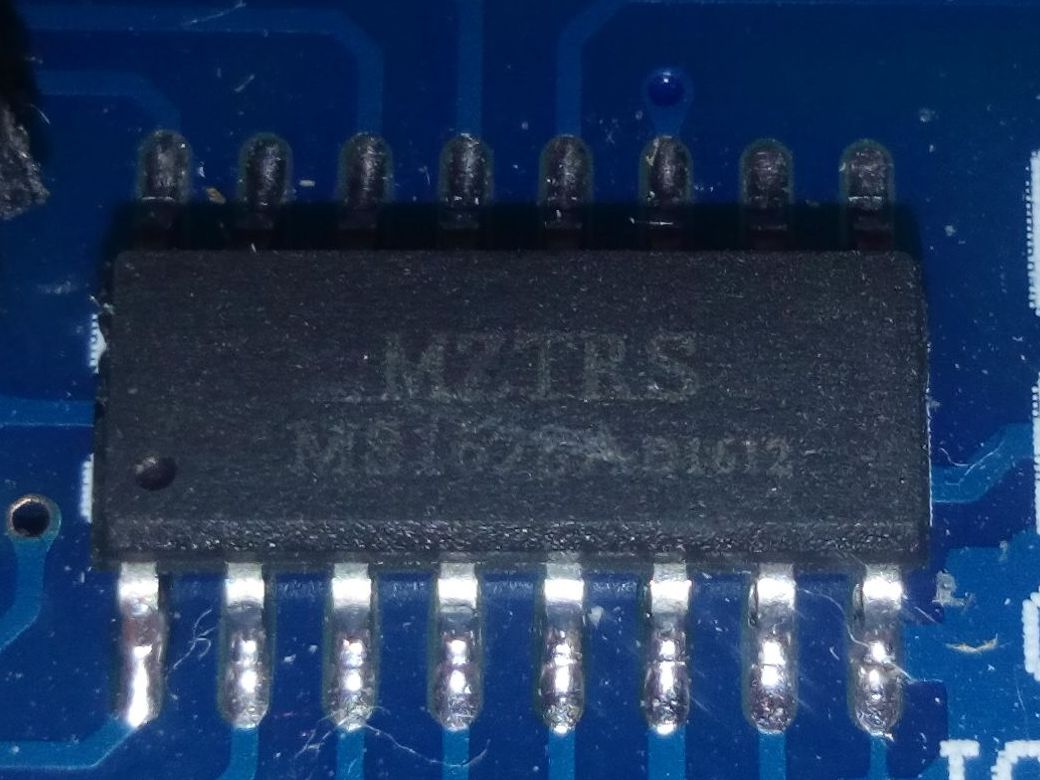

    Попытался сфотографировать микросхему , толком не чего не видно . Подозреваю что китайская кантора что делала эту плату просто взяла и нашлепала свой логотип и возможно номер на чужую микросхему . Микросхемка похожа на 74НС595 .

    фото микросхемы - Нажмите на изображение для увеличения.

Название:	IMG_20180211_110540.jpg
Просмотров:	63
Размер:	109,4 Кб
ID:	315048 Нажмите на изображение для увеличения.

Название:	IMG_20180211_105857_171.jpg
Просмотров:	66
Размер:	157,9 Кб
ID:	315047
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	2018-03-11_094840.jpg
Просмотров:	63
Размер:	85,3 Кб
ID:	315041
    Последний раз редактировалось all4; 11.03.2018 в 15:19.

  2. Новичок
    Автор темы
    Аватар для all4
    Регистрация
    17.08.2013
    Сообщений
    56

    По умолчанию Re: Нужна помощь

    Решения нет ?
