Тема: Развитие ЦАПа ATDAC-10, или 3в1

  1. #1 Показать/скрыть первое сообщение.
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,999

    По умолчанию Развитие ЦАПа ATDAC-10, или 3в1

    В продолжение темы: https://forum.vegalab.ru/showthread.php?t=69461

    Новые модели в "линейке "десятки" - 10S, 10S3, 10S7, отличающиеся использованной микросхемой ЦАПа:
    10S - AK4490,
    10S3 - AK4493,
    10S7 - AK4497.

    Основные схемотехнические и конструктивные черты "десятки" сохранены - такие топология аналоговой части и питания, использование собственного USB-транспорта xV на XMOS, джиттероподадвителя JKill для SPDIF/TOSLINK входов и т.п. Поэтому этим моделям небыл присвоен новый индекс а отличия индицируются суффиксами. \

    Отличия от предыдущей версии (10В), кроме микросхемы ЦАПа следующие:
    - дополнительный вход для подключения аналоговых источников, чувствительность этого входа - по заказу (250 мВ - 2В),
    - возможность оперативного переключение типов цифровых фильтров (ЦФ), раздельно для каждой частоты дискретизации (с запоминанием, разумеется),
    - переключение ЦФ и входом сенсорными кнопками или пультом ИК ДУ,
    - регулировка громкости в цифре (см. ниже) с пульта ДУ,
    - более развитая индикация на передней панели,
    - возможность конфигурирования и апгрейда прошивки пользователем,
    - изолированный выход (открытый коллектор оптрона) для управления включением усилителя (к примеру),
    - некоторые опциональные дополнения, описанные ниже.

    Есть также несколько незначительных отличий между полностю готовыми исполнениеями и OEM-исполнением.

    В линейке 10S предусмотрены некоторые дополния, на данные момент еще не готовые к серии:
    - дочерняя плата с аналоговым регулятором громкости и наушниковым усилителем. Соответсвенно- наушниковый 6мм Jack на передней панели.
    - модуль спдиф-входов без джиттероподавителя JKill, для более бюджетной версии.
    - была идея поставить наушниковый усилитель без аналогового РГ, но я от нее отказался - РГ в цифре хорошо слшна нанаушниках, а обычный потенциометр (для него даже место на плате передней панели предусмотрено было!) - портит весь внешний вид. Хотя, может быть....

    Структурная схема:
    Нажмите на изображение для увеличения.

Название:	10S_block_sch.png
Просмотров:	2379
Размер:	18.8 Кб
ID:	311311

    ЦАП в сборе:
    Нажмите на изображение для увеличения.

Название:	10S_internal.jpg
Просмотров:	3859
Размер:	317.6 Кб
ID:	311310

    ЦАП во временном корпусе:

    Нажмите на изображение для увеличения.

Название:	10S_back.jpg
Просмотров:	2180
Размер:	607.8 Кб
ID:	311308 Нажмите на изображение для увеличения.

Название:	10S_front.jpg
Просмотров:	2405
Размер:	361.9 Кб
ID:	311309

    Измерения будут чуть позже, не оформлено еще, а некоторым тут уже не терпится


    User Manual:
    ATDAC10S User Manual.pdf
    Последний раз редактировалось Alex; 28.05.2018 в 15:34.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  2. #201
    Завсегдатай Аватар для Russ3000
    Регистрация
    24.01.2013
    Адрес
    Pskov
    Возраст
    55
    Сообщений
    1,130

    По умолчанию Re: Развитие ЦАПа ATDAC-10, или 3в1

    Цитата Сообщение от Wired Посмотреть сообщение
    Offтопик:
    єто вот все утомило да и глаза не те. коекак тот цифроусилитель доделал. Уже почти через немогу. А если радости не приносит хобби, нахіба оно?

    Offтопик:
    Тоже пытался завязать, но творческий зуд неискореним, купил электрический микроскоп для глазок и капельки от сухости роговицы, появилось желание неодолимой силы продолжать.

  3. #202
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,999

    По умолчанию Re: Развитие ЦАПа ATDAC-10, или 3в1


    Offтопик:
    Цитата Сообщение от Russ3000 Посмотреть сообщение
    купил электрический микроскоп для глазок
    Лучше было обычный.

    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  4. #203
    Завсегдатай Аватар для Russ3000
    Регистрация
    24.01.2013
    Адрес
    Pskov
    Возраст
    55
    Сообщений
    1,130

    По умолчанию Re: Развитие ЦАПа ATDAC-10, или 3в1

    Цитата Сообщение от Alex Посмотреть сообщение
    Лучше было обычный.

    Offтопик:
    Был обычный МБС-10, разваривал кристаллы, удобно, а паять ну никак, в электронном поднимается объектив на 150 мм с достаточным увеличением, паять удобно и глубина резкости приличная, видно все прекрасно и увеличение до 1200, можно фотографировать и видео снимать, камера 12Мп и планшет 7 дюймов. а если приличную оптику поставить....да и обычный в 20 раз дороже.

  5. #204
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,999

    По умолчанию Re: Развитие ЦАПа ATDAC-10, или 3в1


    Offтопик:
    Цитата Сообщение от Russ3000 Посмотреть сообщение
    Был обычный МБС-10, разваривал кристаллы, удобно, а паять ну никак,
    У меня МБС-10 на работе есть, никаких проблем с паянием.
    Разве что вместо его идиотской однобокой и тусклой лампочки, поставили круговую светодиодную с Али.

    Домой я китайский купил, он повыше МБС-а и с плавным зумом (но плозо приэтом фокус держит надо подстраивать).

    А если че надо снять - пара USB-шных микроскопов тоже есть.
    На работе еще есть один с экранчиком, ну там паять точно нереально его для QA только используем.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  6. #205
    Частый гость Аватар для Максим Александрович
    Регистрация
    25.02.2020
    Адрес
    Липецк
    Сообщений
    138

    По умолчанию Re: Развитие ЦАПа ATDAC-10, или 3в1

    Приветствую. Не нашел в толкучке ваших цапов. Производите их или нет?

  7. #206
    Частый гость Аватар для Asuper
    Регистрация
    25.01.2019
    Сообщений
    141

    По умолчанию Re: Развитие ЦАПа ATDAC-10, или 3в1

    Кстати да. Цены на компоненты ATDAC-11 интересно было бы узнать.

  8. #207
    Завсегдатай Аватар для bogl
    Регистрация
    30.03.2014
    Адрес
    Мордовия.
    Сообщений
    1,385

    По умолчанию Re: Развитие ЦАПа ATDAC-10, или 3в1

    Цитата Сообщение от Alex Посмотреть сообщение
    Лучше было обычный.

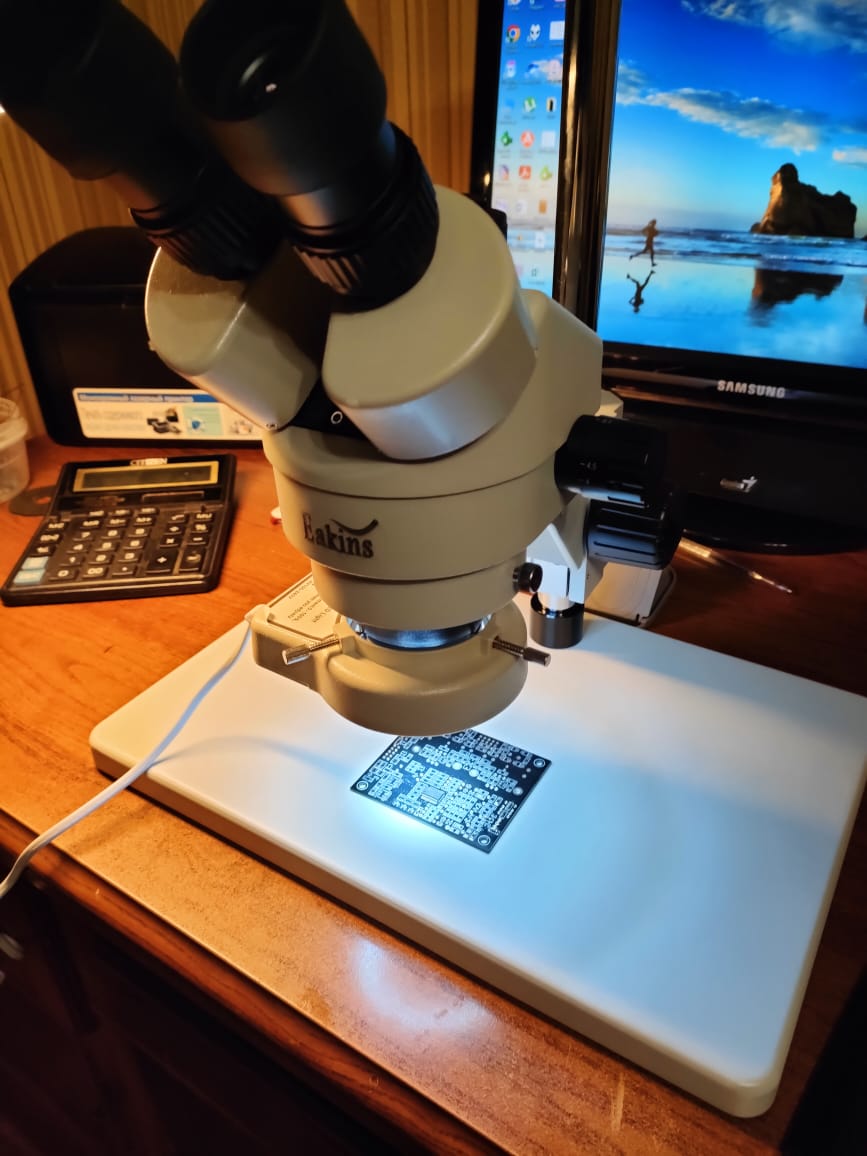

    Я себе такой взял Нажмите на изображение для увеличения.

Название:	995a6c95-c21b-4410-8847-e3eca0b61ce1.jpg
Просмотров:	220
Размер:	96.8 Кб
ID:	428827

  9. #208
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,999

    По умолчанию Re: Развитие ЦАПа ATDAC-10, или 3в1

    Цитата Сообщение от bogl Посмотреть сообщение
    Я себе такой взял
    У меня примерно такой, только поставка чуть другая.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.
