Тема: Bolero V3

  1. #1
    energy audio
    Автор темы
    Аватар для energetik
    Регистрация
    09.11.2009
    Адрес
    Россия, Тула
    Возраст
    46
    Сообщений
    1,585

    По умолчанию Bolero V3

    USB аудиоинтерфейс Bolero V3. Два варианта исполнения (отличаются друг от друга только дополнительным функционалом):

    1. Bolero V3 DUAL MONO - полная совместимость с Bolero V2 PCM only + PCM&DSD с распиновкой i2s по Lynx + дополнительный функционал:
    - возможность блокировки потоков PCM или DSD джамперами;
    - вывод PCM и/или DSD в STEREO режиме. I2S линии BCK, LRCK, SDATA;
    - вывод PCM и/или DSD в DUAL_MONO режиме. I2S линии BCK, LRCK1, SDATA1, LRCK2, SDATA2. Две отдельные линии LRCK1 и LRCK2 обусловлены возможностью подключения к ЦАПам поддерживающим воспроизведение DSD потоков.
    - вывод PCM потоков в форматах I2S, 16RJ, 24RJ, LJ;
    - четыре варианта конфигурации выходных сигналов управления ЦФ/ЦАПом: DSD (совместимость с Lynx D78 и подобными), SM5847(192Fs), SM5847(256Fs), AD1853;
    - гальваническая развязка I2S Si8661 (одна линия на вход, пять линий на выход) с ёмкостью барьера 2пФ, гальваническая развязка сигналов управления ILD207T.
    - в режиме DUAL_MONO одновременная выдача данных левого и правого канала (а также их инверсных копий в пределах одного кадра) без задержек друг относительно друга.

    2. Bolero V3 NOS DAC - полная совместимость с Bolero V2 PCM only + PCM&DSD с распиновкой i2s по Lynx + дополнительный функционал:
    - инверсия сигнала RESET джампером;
    - четыре варианта конфигурации выходных сигналов управления ЦФ/ЦАПом: DSD (совместимость с Lynx D78 и подобными), SM5847(192Fs), SM5847(256Fs), AD1853;
    - гальваническая развязка I2S Si8661 (одна линия на вход, пять линий на выход) с ёмкостью барьера 2пФ, гальваническая развязка сигналов управления ILD207T.
    а также:
    в режиме PCM/DSD:
    - возможность блокировки DSD потоков;
    - вывод PCM потоков в форматах I2S, 16RJ, 24RJ, LJ;
    в режиме NOS:
    - Подключение к ЦАПам AD1865/62, PCM1704/02, PCM63, TDA1541/A(в режиме simultaneous) и подобных без цифровых фильтров в режиме NOS.
    - 16/18/20/24 bit PCM output;
    - HALF/FULL BITCLOCK MODE;
    - STOP/Continuous BITCLOCK MODE;
    - Two’s complement/Offset binary data output;
    - в режиме NOS одновременная выдача данных левого и правого канала без задержек друг относительно друга.

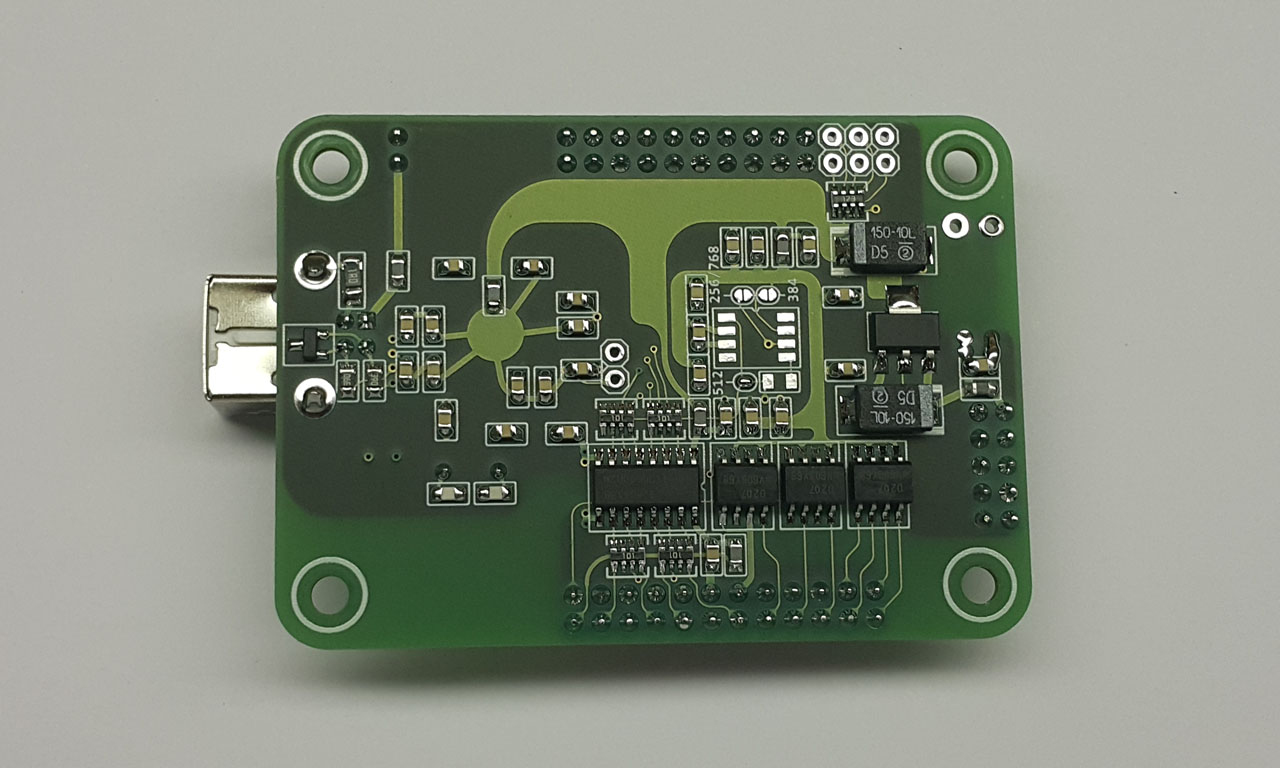

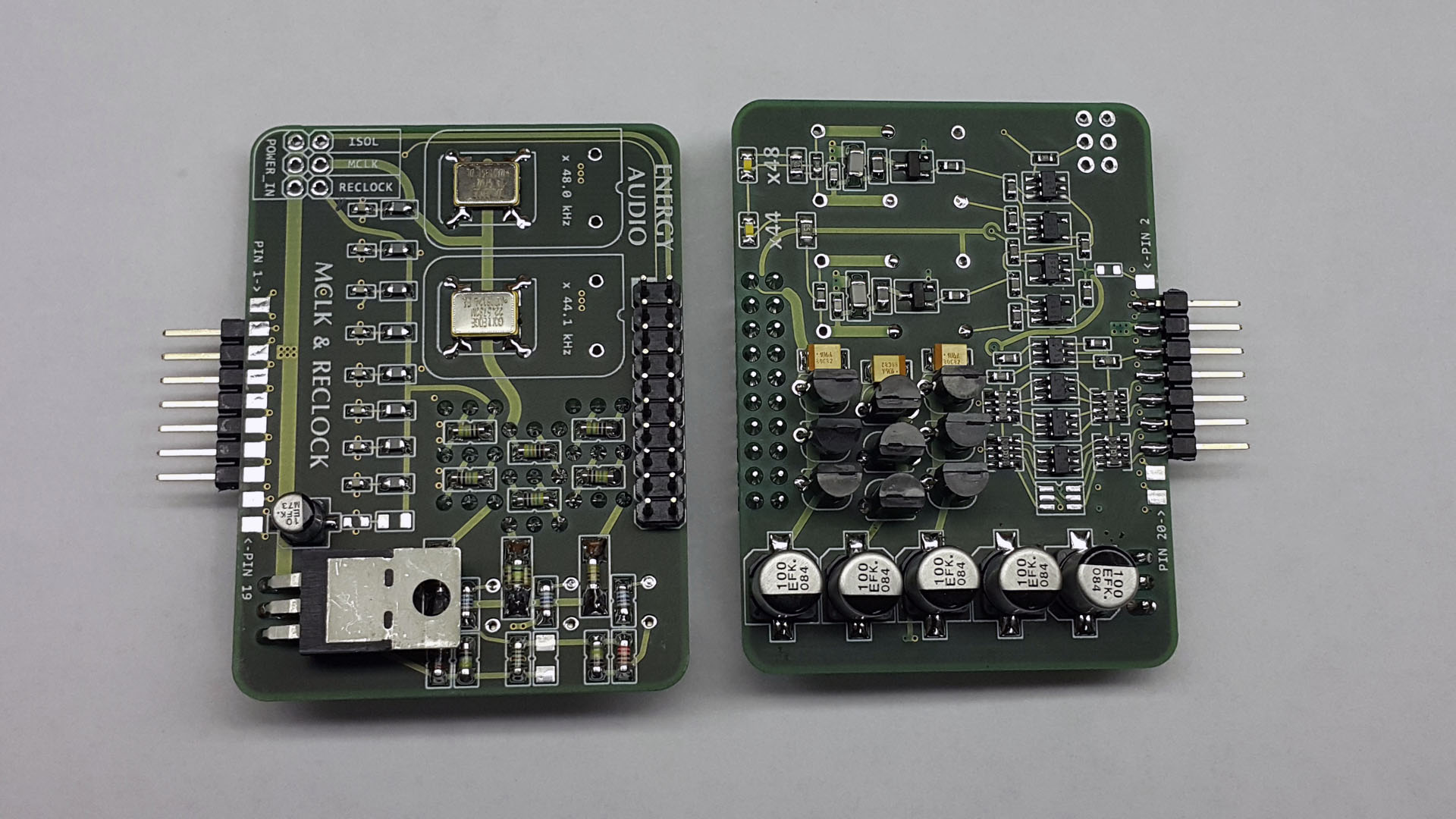

    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	Bolero V3.jpg
Просмотров:	1526
Размер:	136.6 Кб
ID:	308361   Нажмите на изображение для увеличения.

Название:	Bolero V3 top.jpg
Просмотров:	2007
Размер:	175.8 Кб
ID:	308362   Нажмите на изображение для увеличения.

Название:	Bolero V3 bot.jpg
Просмотров:	1941
Размер:	159.1 Кб
ID:	308363   Нажмите на изображение для увеличения.

Название:	Умножитель.jpg
Просмотров:	1294
Размер:	85.7 Кб
ID:	308364

    Нажмите на изображение для увеличения.

Название:	MCLK&RECLOCK NOS.jpg
Просмотров:	1559
Размер:	302.5 Кб
ID:	311036   Нажмите на изображение для увеличения.

Название:	MCLK&RECLOCK.JPG
Просмотров:	1377
Размер:	108.5 Кб
ID:	311037
    Вложения Вложения
    Последний раз редактировалось energetik; 04.04.2018 в 09:22.
    HTPC -> Charleston V3 -> DACore V2.3 -> Beta22(clone) -> Audez`e LCD-2
    HTPC -> Charleston V3 -> DACore V2.3 -> пред свой -> мощник Lynx PA-21 -> ILLUMINATI SeHi
    ibasso hdp-r10 -> Sennheiser HD 650 | TRN V90

  2. #2
    Старый знакомый Аватар для Mishich
    Регистрация
    13.03.2013
    Адрес
    Орел
    Возраст
    51
    Сообщений
    591

    По умолчанию Re: Bolero V3

    Алексей, поздравляю с новой разработкой!
    Функционал действительно достойный!

  3. #3
    energy audio
    Автор темы
    Аватар для energetik
    Регистрация
    09.11.2009
    Адрес
    Россия, Тула
    Возраст
    46
    Сообщений
    1,585

    По умолчанию Re: Bolero V3

    Дмитрий, спасибо!
    HTPC -> Charleston V3 -> DACore V2.3 -> Beta22(clone) -> Audez`e LCD-2
    HTPC -> Charleston V3 -> DACore V2.3 -> пред свой -> мощник Lynx PA-21 -> ILLUMINATI SeHi
    ibasso hdp-r10 -> Sennheiser HD 650 | TRN V90

  4. #4
    Завсегдатай Аватар для Максим
    Регистрация
    24.03.2004
    Адрес
    город у моря
    Возраст
    53
    Сообщений
    2,203

    По умолчанию Re: Bolero V3

    Цитата Сообщение от energetik Посмотреть сообщение
    Bolero V3 PCM&DSD DAC - полная совместимость с Bolero V2 PCM only
    Цитата Сообщение от energetik Посмотреть сообщение
    - четыре варианта конфигурации выходных сигналов управления ЦФ/ЦАПом:SM5847(128Fs), SM5847(256Fs)
    Алексей, полной совместимости я не наблюдаю. Bolero V2 PCM only поддерживал конфиги SM5847(768Fs), SM5847(384Fs), а здесь этого нет. Для меня, например, это неприемлемо.
    Ars longa vita brevis est

  5. #5
    energy audio
    Автор темы
    Аватар для energetik
    Регистрация
    09.11.2009
    Адрес
    Россия, Тула
    Возраст
    46
    Сообщений
    1,585

    По умолчанию Re: Bolero V3

    Цитата Сообщение от Максим Посмотреть сообщение
    Алексей, полной совместимости я не наблюдаю. Bolero V2 PCM only поддерживал конфиги SM5847(768Fs), SM5847(384Fs), а здесь этого нет. Для меня, например, это неприемлемо.
    Вариант №2 в описании для 5847 = таковому в Bolero V2 PCM only без изменений, а Вариант №3 добавлен для кратных 256Fs.

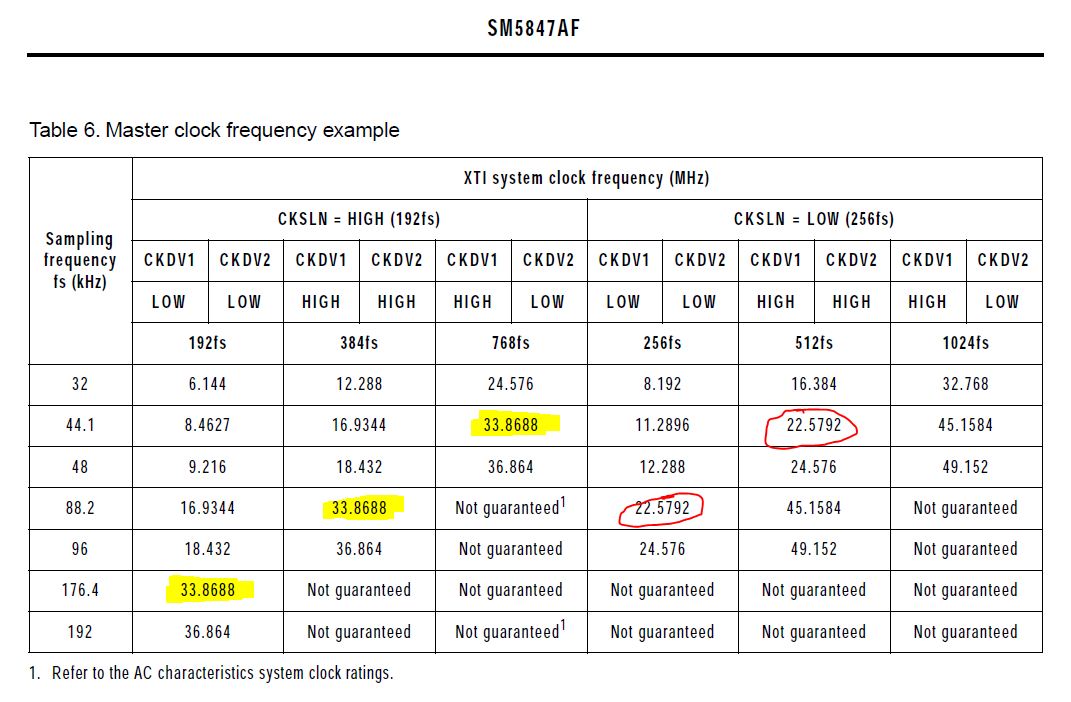

    На картинке выделенное жёлтым было в PCM only и перенесено в V3 (вариант №2). Обведённое красным добавлено как вариант №3.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	для 5847.JPG
Просмотров:	690
Размер:	132.2 Кб
ID:	307021
    HTPC -> Charleston V3 -> DACore V2.3 -> Beta22(clone) -> Audez`e LCD-2
    HTPC -> Charleston V3 -> DACore V2.3 -> пред свой -> мощник Lynx PA-21 -> ILLUMINATI SeHi
    ibasso hdp-r10 -> Sennheiser HD 650 | TRN V90

  6. #6
    Завсегдатай Аватар для Максим
    Регистрация
    24.03.2004
    Адрес
    город у моря
    Возраст
    53
    Сообщений
    2,203

    По умолчанию Re: Bolero V3

    Цитата Сообщение от energetik Посмотреть сообщение
    Вариант №2 в описании для 5847 = таковому в Bolero V2 PCM only без изменений
    Так это 192fs, а у тебя написано
    SM5847(128Fs)
    Конечно, тут запутаешься.
    Ars longa vita brevis est

  7. #7
    energy audio
    Автор темы
    Аватар для energetik
    Регистрация
    09.11.2009
    Адрес
    Россия, Тула
    Возраст
    46
    Сообщений
    1,585

    По умолчанию Re: Bolero V3

    Исправил в первом посте.
    В описании вроде верно:
    Вариант 2 - ЦФ SM5847 -> CKSLN = HIGH (192fs), MUX0 = CKDV2, MUX1 = CKDV1;
    Вариант 3 - ЦФ SM5847 -> CKSLN = LOW (256fs), MUX0 = CKDV2, MUX1 = CKDV1;

    HTPC -> Charleston V3 -> DACore V2.3 -> Beta22(clone) -> Audez`e LCD-2
    HTPC -> Charleston V3 -> DACore V2.3 -> пред свой -> мощник Lynx PA-21 -> ILLUMINATI SeHi
    ibasso hdp-r10 -> Sennheiser HD 650 | TRN V90

  8. #8
    Частый гость Аватар для Pag232
    Регистрация
    29.09.2005
    Адрес
    Северная Столица
    Возраст
    44
    Сообщений
    128

    По умолчанию Re: Bolero V3

    Не знаю насколько будет полезно, но наверное технологично иметь возможность выбирать полярность сигнала управления не группой как в боолеро v2 а по отдельности - напрмер mute вкл - контакты разомкнуты, а включение dsd - контакты замкнуты
    Ну а в пределе - конфигурить модуль по usb из программы а не джамперами

  9. #9
    energy audio
    Автор темы
    Аватар для energetik
    Регистрация
    09.11.2009
    Адрес
    Россия, Тула
    Возраст
    46
    Сообщений
    1,585

    По умолчанию Re: Bolero V3

    Цитата Сообщение от Pag232 Посмотреть сообщение
    Не знаю насколько будет полезно, но наверное технологично иметь возможность выбирать полярность сигнала управления не группой как в боолеро v2 а по отдельности - напрмер mute вкл - контакты разомкнуты, а включение dsd - контакты замкнуты
    Ну а в пределе - конфигурить модуль по usb из программы а не джамперами
    в болеро это имхо излишне, а в третьей версии чарльстона есть мысль поставить разъём под микроСД для обновления прошивки и конфигурирования девайса, т.к. функционал получается весьма обширный для его конфигурирования джамперами...
    HTPC -> Charleston V3 -> DACore V2.3 -> Beta22(clone) -> Audez`e LCD-2
    HTPC -> Charleston V3 -> DACore V2.3 -> пред свой -> мощник Lynx PA-21 -> ILLUMINATI SeHi
    ibasso hdp-r10 -> Sennheiser HD 650 | TRN V90

  10. #10
    Старый знакомый Аватар для Serg138
    Регистрация
    22.09.2006
    Адрес
    Гомель, Беларусь
    Возраст
    47
    Сообщений
    804

    По умолчанию Re: Bolero V3

    energetik,
    Леша, напомни пожалуйста, касательно новой версии, мы по-прежнему ограничены 8-ми кратной передискретизацией, т.е. 384кГц это максимум того что позволит девайс?
    Сергей

  11. #11
    energy audio
    Автор темы
    Аватар для energetik
    Регистрация
    09.11.2009
    Адрес
    Россия, Тула
    Возраст
    46
    Сообщений
    1,585

    По умолчанию Re: Bolero V3

    Да, 384кГц это потолок.
    HTPC -> Charleston V3 -> DACore V2.3 -> Beta22(clone) -> Audez`e LCD-2
    HTPC -> Charleston V3 -> DACore V2.3 -> пред свой -> мощник Lynx PA-21 -> ILLUMINATI SeHi
    ibasso hdp-r10 -> Sennheiser HD 650 | TRN V90

  12. #12
    Джем Аватар для Djemshut
    Регистрация
    10.08.2008
    Адрес
    Харьков
    Возраст
    61
    Сообщений
    2,195

    По умолчанию Re: Bolero V3

    Алексей, такой вопрос, по совместимости с PCM1792.
    По линии
    "контакт 10 - BCK_OUT - выход битклока на ЦАП/ЦФ", в режиме DSD что имеем? (Сабж в этом режиме просит лог "0" на этой линии).
    И днем и ночью ток ученый все ходит по цепи кругом

  13. #13
    energy audio
    Автор темы
    Аватар для energetik
    Регистрация
    09.11.2009
    Адрес
    Россия, Тула
    Возраст
    46
    Сообщений
    1,585

    По умолчанию Re: Bolero V3

    Цитата Сообщение от Djemshut Посмотреть сообщение
    Алексей, такой вопрос, по совместимости с PCM1792.
    По линии
    "контакт 10 - BCK_OUT - выход битклока на ЦАП/ЦФ", в режиме DSD что имеем? (Сабж в этом режиме просит лог "0" на этой линии).
    Если имеется ввиду именно PCM1792 (не существующий ЦАП на ней, а просто чип сам по себе), то линию битклока нужно коммутировать в ЦАПе буфером с разрешением прижимая выход к "0" по сигналу "DSD_ON" с записью в OS[1:0]: Delta-Sigma Modulator Oversampling Rate Selection нужного значения (если я не ошибаюсь).
    Если речь о существующем ЦАПе и портированием болеро под него, то вопрос в принципе решаемый...
    HTPC -> Charleston V3 -> DACore V2.3 -> Beta22(clone) -> Audez`e LCD-2
    HTPC -> Charleston V3 -> DACore V2.3 -> пред свой -> мощник Lynx PA-21 -> ILLUMINATI SeHi
    ibasso hdp-r10 -> Sennheiser HD 650 | TRN V90

  14. #14
    Джем Аватар для Djemshut
    Регистрация
    10.08.2008
    Адрес
    Харьков
    Возраст
    61
    Сообщений
    2,195

    По умолчанию Re: Bolero V3

    Цитата Сообщение от energetik Посмотреть сообщение
    то линию битклока нужно коммутировать в ЦАПе буфером с разрешением прижимая выход к "0"
    Не ошибаешься, всё правильно. Вот только тулить этот буферок в уже существующую плату некуда физически.
    Я так понимаю, что теоретически, в болеро возможно программным способом посадить эту линию на землю в режиме ДСД?
    И днем и ночью ток ученый все ходит по цепи кругом

  15. #15
    energy audio
    Автор темы
    Аватар для energetik
    Регистрация
    09.11.2009
    Адрес
    Россия, Тула
    Возраст
    46
    Сообщений
    1,585

    По умолчанию Re: Bolero V3

    Цитата Сообщение от Djemshut Посмотреть сообщение
    Не ошибаешься, всё правильно. Вот только тулить этот буферок в уже существующую плату некуда физически.
    Я так понимаю, что теоретически, в болеро возможно программным способом посадить эту линию на землю в режиме ДСД?
    В общем да - легким движением битов в прошивке CPLD.
    HTPC -> Charleston V3 -> DACore V2.3 -> Beta22(clone) -> Audez`e LCD-2
    HTPC -> Charleston V3 -> DACore V2.3 -> пред свой -> мощник Lynx PA-21 -> ILLUMINATI SeHi
    ibasso hdp-r10 -> Sennheiser HD 650 | TRN V90

  16. #16
    energy audio
    Автор темы
    Аватар для energetik
    Регистрация
    09.11.2009
    Адрес
    Россия, Тула
    Возраст
    46
    Сообщений
    1,585

    По умолчанию Re: Bolero V3

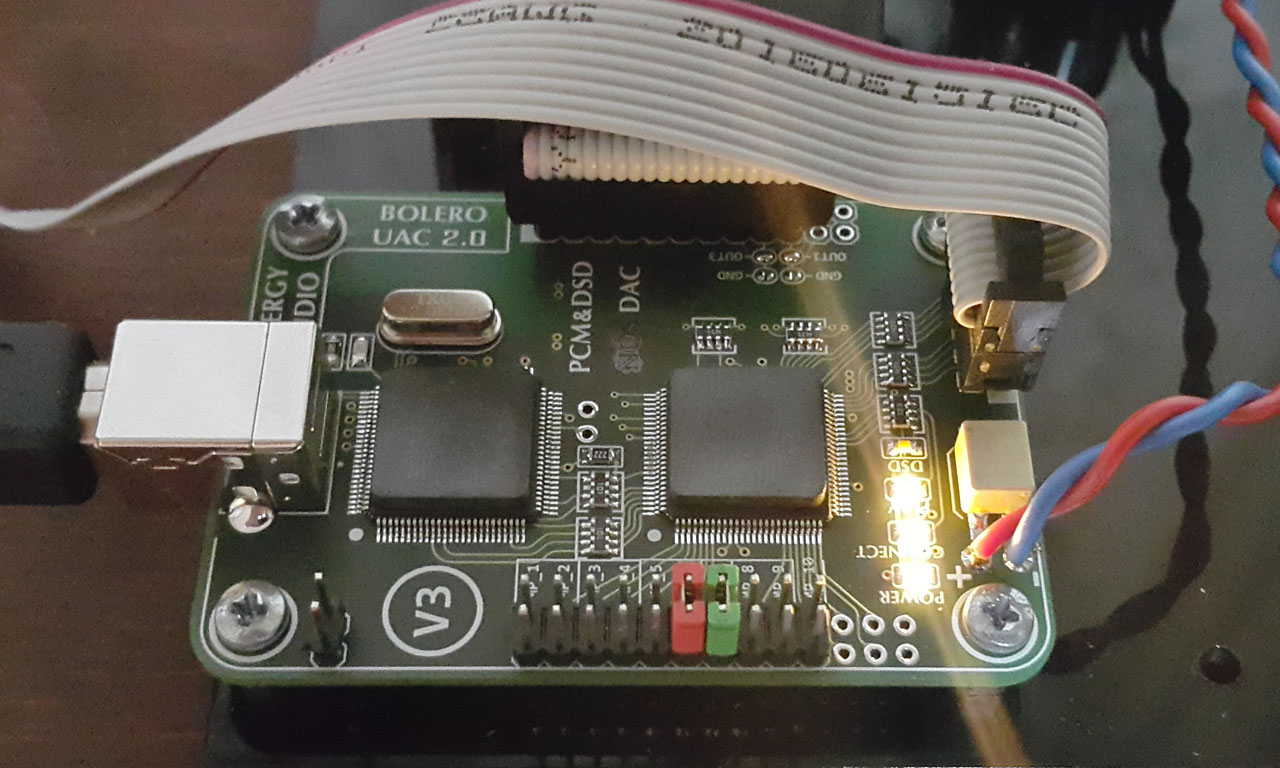

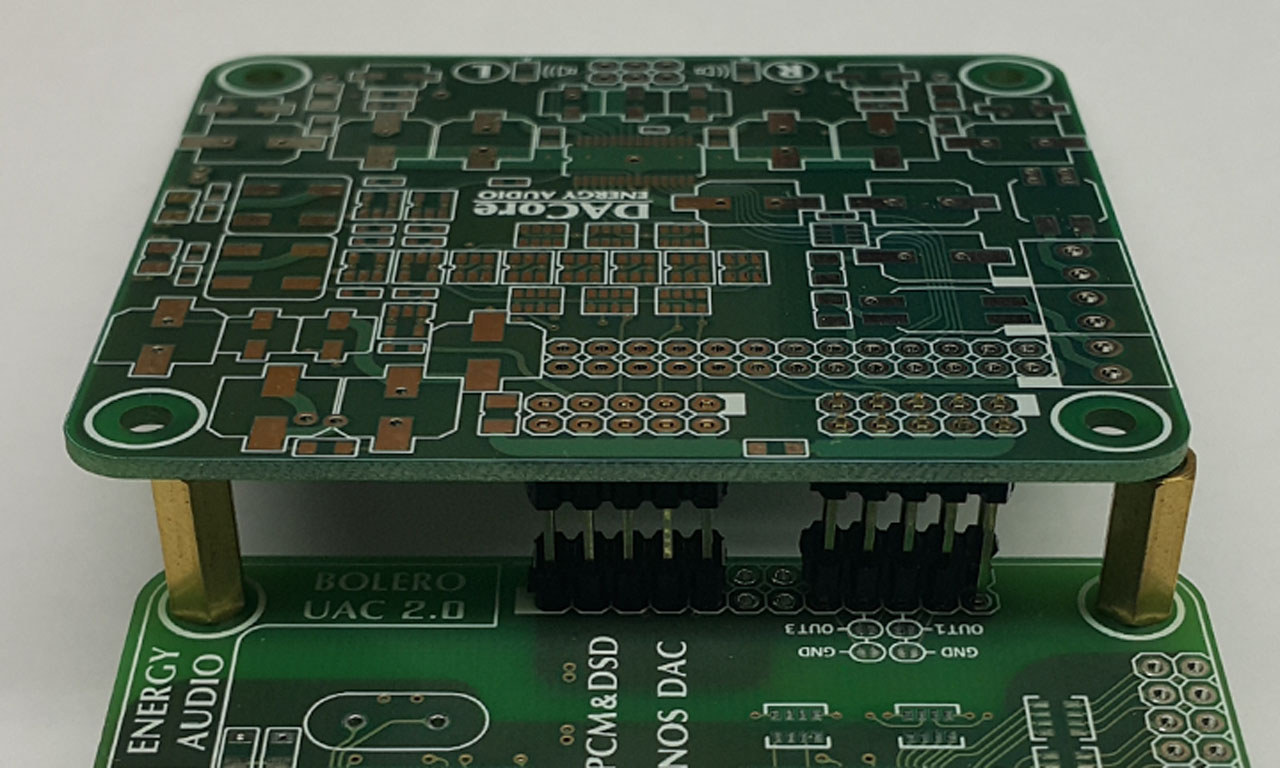

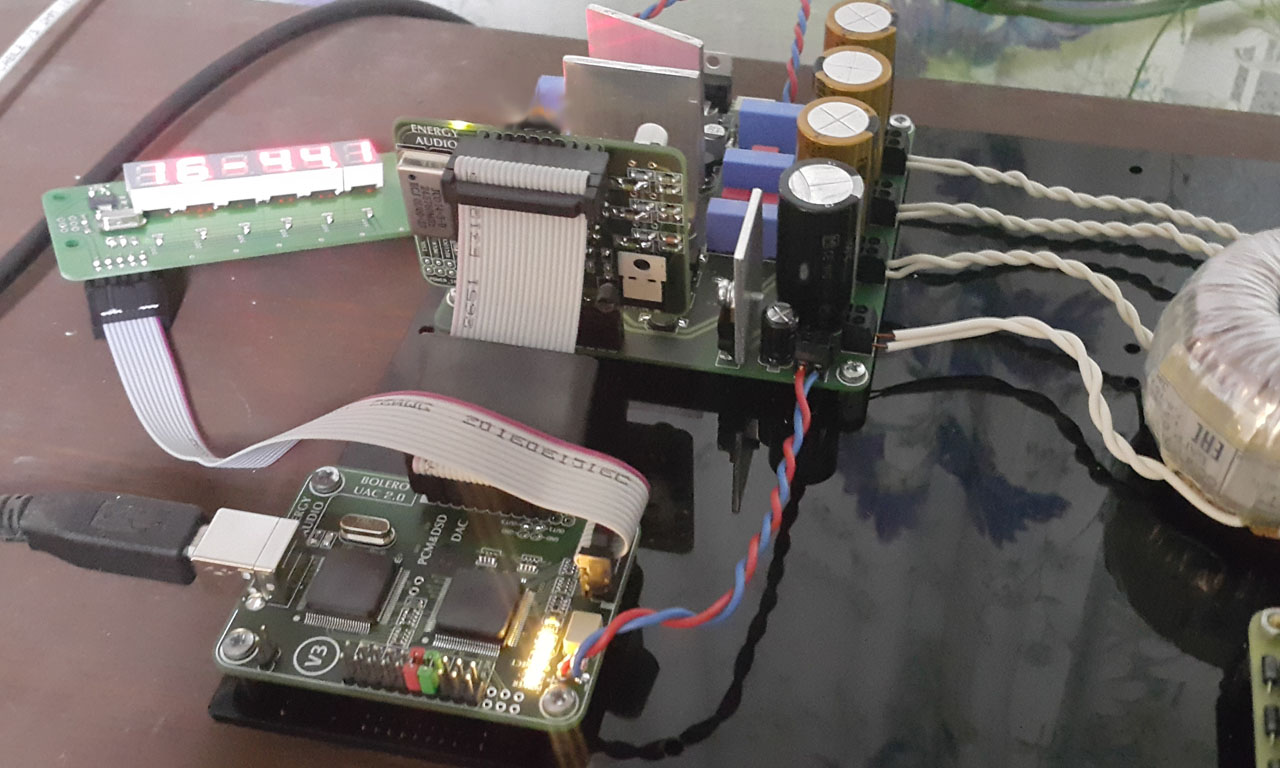

    Итак. Отладка девайса Bolero V3 PCM&DSD DAC подходит к завершению.
    На фотографиях - сам болеро в3, плата мастерклоков с реклоком и DACore V2 (на двух UDA1334 в дифференциальном включении).
    На след. неделе поправлю описание и начну сборку...
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	20171216_194405.jpg
Просмотров:	1382
Размер:	204.6 Кб
ID:	308041   Нажмите на изображение для увеличения.

Название:	20171216_194423.jpg
Просмотров:	1365
Размер:	182.2 Кб
ID:	308042   Нажмите на изображение для увеличения.

Название:	20171216_194430.jpg
Просмотров:	1477
Размер:	166.0 Кб
ID:	308043
    HTPC -> Charleston V3 -> DACore V2.3 -> Beta22(clone) -> Audez`e LCD-2
    HTPC -> Charleston V3 -> DACore V2.3 -> пред свой -> мощник Lynx PA-21 -> ILLUMINATI SeHi
    ibasso hdp-r10 -> Sennheiser HD 650 | TRN V90

  17. #17
    energy audio
    Автор темы
    Аватар для energetik
    Регистрация
    09.11.2009
    Адрес
    Россия, Тула
    Возраст
    46
    Сообщений
    1,585

    По умолчанию Re: Bolero V3

    Добавлю по поводу DSD. Удалось побороть щелчки при переключении в DSD из PCM и обратно, а также при навигации по DSD файлам. Сделано это благодаря возможности анализировать в реальном времени последовательность из 28 битов DSD потока и при несоблюдении условия отличия любых 4-х битов от остальных в этой последовательности - она заполняется DSD тишиной (равным количеством нулей и едениц в равной пропорции).
    Проверено на DACore.
    Также благодаря этой возможности удалось реализовать блокировку PCM потоков с выдачей DSD тишины в случае приёма PCM. Т.е. логика работы обратная гашению DSD потоков - при поступлении от источника DSD потока на выходе i2s шины получается тишина в PCM формате.
    Режим гашения PCM может использоваться в ЦАПах принимающих только DSD потоки.
    HTPC -> Charleston V3 -> DACore V2.3 -> Beta22(clone) -> Audez`e LCD-2
    HTPC -> Charleston V3 -> DACore V2.3 -> пред свой -> мощник Lynx PA-21 -> ILLUMINATI SeHi
    ibasso hdp-r10 -> Sennheiser HD 650 | TRN V90

  18. #18
    Частый гость Аватар для ua9jmp
    Регистрация
    04.03.2011
    Адрес
    Краснодар
    Возраст
    54
    Сообщений
    206

    По умолчанию Re: Bolero V3

    Цитата Сообщение от energetik Посмотреть сообщение
    Удалось побороть щелчки при переключении в DSD из PCM и обратно, а также при навигации по DSD файлам.
    Проверено на DACore.

    С нетерпением жду возможности приобрести сей девайс )))

  19. #19
    energy audio
    Автор темы
    Аватар для energetik
    Регистрация
    09.11.2009
    Адрес
    Россия, Тула
    Возраст
    46
    Сообщений
    1,585

    По умолчанию Re: Bolero V3

    К сожалению просто переставить Bolero V3 на V2 в DACore с соединением без шлейфа не получится - нужно будет выпаивать из платы DACore разъёмы PBD10 и соединять болеро с дакором напрямую проводами, т.к. не получилось разместить разъём для полной совместимости с V2...
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	20171220_095202.jpg
Просмотров:	680
Размер:	188.5 Кб
ID:	308278
    HTPC -> Charleston V3 -> DACore V2.3 -> Beta22(clone) -> Audez`e LCD-2
    HTPC -> Charleston V3 -> DACore V2.3 -> пред свой -> мощник Lynx PA-21 -> ILLUMINATI SeHi
    ibasso hdp-r10 -> Sennheiser HD 650 | TRN V90

  20. #20
    Старый знакомый Аватар для Serg138
    Регистрация
    22.09.2006
    Адрес
    Гомель, Беларусь
    Возраст
    47
    Сообщений
    804

    По умолчанию Re: Bolero V3

    energetik, Леша, а когда NOS версией займешься?
    Сергей

Страница 1 из 15 12311 ... Последняя

Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
